№2331 от 29.10.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 725678
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2331 от 29.10.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
29 октября 2025 г.
2331
Москва
О внесении изменений в сведения об утвержденных типах
средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях)
утвержденных типов средств измерений, согласно приложению к настоящему приказу.
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах
средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления
содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» _____ 2025 г. № 2331
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Тестеры-рефлектометры оптические |
серии «ТОПАЗ- 7000-AR» |
50268-12 |
Юридический адрес: 192012, г. Санкт-Петербург, пр. Обуховской Обороны, д. 120, лит. «Б», офис 411 Адрес места осуществления деятельности: 192029, г. Санкт-Петербург, вн.тер.г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, литера К, помещ. 12-Н, часть 16 |
Адрес: 192029, г. Санкт-Петербург, вн.тер.г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, литера К, помещ. 12-Н, часть 16 |
Общество с ограниченной ответственностью «Научнопроизводственная компания «СвязьСервис» (ООО «НПК «СвязьСервис») ИНН 7811499993 Юридический адрес: 192029, г. Санкт-Петербург, вн.тер.г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, литера К, помещ. 12-Н, часть 16 |
Общество с ограниченной ответственностью «Научнопроизводственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»), г. Санкт-Петербург | |
|
2. |

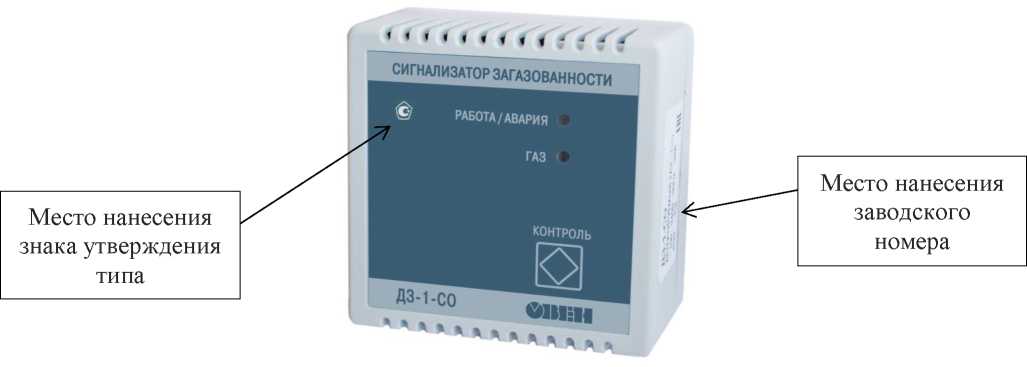

Сигнализаторы загазованности |
ДЗ-1-С0 |
81276-21 |
Общество с ограниченной ответственностью «Производственн ое Объединение ОВЕН» (ООО «Производственн ое Объединение ОВЕН») Адрес юридического лица: 111024, г. Москва, ул. 2-я Энтузиастов, д. 5, к. 5 Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2 «Б» Общество с ограниченной ответственностью Научнопроизводственная компания «СенсорЭКС» (ООО «СенсорЭКС») Адрес: 180007, г. Псков, ул. Максима Горького, д. 1, к. 11, эт. 1 |
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН») Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404 Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2 «Б» Общество с ограниченной ответственностью Научнопроизводственная компания «СенсорЭКС» (ООО «СенсорЭКС») Адрес: 180007, г. Псков, ул. Максима Горького, д. 1, к. 11, эт. 1 |
Общество с ограниченной ответственностью «Производственн ое Объединение ОВЕН» (ООО «Производственн ое Объединение ОВЕН») Адрес юридического лица: 111024, г. Москва, ул. 2-я Энтузиастов, д. 5, к. 5 |
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН») Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404 |
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), г. Москва |
|
3. |

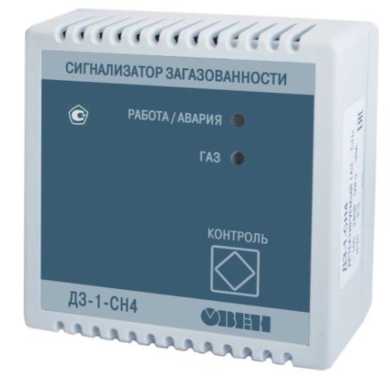

Сигнализаторы загазованности |
ДЗ-1-СН4 |
81277-21 |
Общество с ограниченной ответственностью |
Общество с ограниченной ответственностью |
Общество с ограниченной ответственно- |
Общество с ограниченной ответственностью |
Общество с ограниченной ответственностью «Производственное Объединение |
«Производственн ое Объединение ОВЕН» (ООО «Производственн ое Объединение ОВЕН») Адрес: 301830 Тульская область, г. Богородицк, Заводской проезд, стр. 2 «Б» Место нахождения: 111024, г. Москва, 2-я ул.
Энтузиастов, д. 5, корп. 5 Общество с ограниченной ответственностью Научнопроизводственная компания «СенсорЭКС» (ООО «СенсорЭКС») Адрес: 180007, г. Псков, улица Максима Горького, д. 1, корп. 11, этаж 1 Место нахождения: 180007, г. Псков, улица Максима Горького, д. 1, корп. 11, этаж 1
«Производственное Объединение ОВЕН» (ООО
«Производственное Объединение ОВЕН») Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2я Энтузиастов, д. 5, к. 5, этаж 4, ком.
404
Место нахождения: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, к. 5 Общество с ограниченной ответственностью Научнопроизводственная компания «СенсорЭКС» (ООО «СенсорЭКС») Адрес: 180007, г. Псков, ул.
Максима Горького, д. 1, к. 11, этаж 1
Место нахождения: 180007, г. Псков, ул. Максима Горького, д. 1, к. 11, этаж 1
стью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), Тульская область, г. Богородицк
«Производственное Объединение ОВЕН» (ООО
«Производственное Объединение ОВЕН») Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к.
5, этаж 4, ком. 404
ОВЕН» (ООО «Производственное Объединение ОВЕН»), г. Москва
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 29 » <^к_^бря 2025 г. № 2331
Лист № 1 Регистрационный № 50268-12 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR»Назначение средства измерений
Тестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR» (далее тестеры) предназначены для измерения средней мощности оптического излучения и затухания, а также затухания методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей, оценки неоднородностей оптического кабеля.
Описание средства измерений
Тестеры представляют собой портативные измерительные приборы, реализующие следующие режимы работы: режим оптического рефлектометра; режим измерителя оптической мощности излучения; режим источника оптического излучения.
Принцип действия тестера в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и рэлеевского рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов и отображаемая на дисплее.
Принцип действия тестера в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического сигнала.
Принцип действия тестера в режиме источника мощности оптического излучения основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
В состав тестера входят: жидкокристаллический дисплей, микроконтроллер, фотоприемник с усилителем-преобразователем, аналого-цифровой преобразователь (АЦП), лазерный источник с системой стабилизации, преобразователи питания.
Тестеры имеют цифровую индикацию (жидкокристаллический дисплей), оптические разъемы для подключения оптического кабеля, USB разъем, разъем питания.
Конструктивно тестер выполнен в ударопрочном металлическом корпусе. На лицевой панели расположены кнопки управления, высококонтрастный жидкокристаллический дисплей с подсветкой и индикатор питания. Боковые панели, на которых расположены оптические разъемы и гнездо подключения внешнего питания, изготовлены из ударопрочного пластика.
Тестеры-рефлектометры выпускаются в нескольких модификациях, которые отличаются длинами волн источника оптической мощности и диапазонами измерения измерителя оптической мощности.
Таблица 1 - Модификации тестеров
|
Модификация |
Длина волны мощности ( |
сточника опти рефлектометра) |
ческой , нм |
Диапазон измерения измерителя оптической мощности | |||
|
850 |
1310 |
1490 |
1550 |
1625 |
от -70 до +6 дБм |
от -50 до +20 дБ | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Топаз-7101-AR |
Z | ||||||
|
Топаз-7102-AR |
Z | ||||||
|
Топаз-7103-AR |
Z | ||||||
|
Топаз-7104-AR |
Z |
Z | |||||
|
Топаз-7105-AR |
Z |
Z | |||||
|
Топаз-7106-AR |
Z |
Z |
Z | ||||
|
Топаз-7107-AR |
По заказу из перечисленных | ||||||
|
Топаз-7311-AR |
Z |
Z | |||||
|
Топаз-7312-AR |
Z |
Z | |||||
|
Топаз-7313-AR |
Z |
Z | |||||
|
Топаз-7314-AR |
Z |
Z |
Z | ||||
|
Топаз-7315-AR |
Z |
Z |
Z | ||||
|
Топаз-7316-AR |
Z |
Z |
Z |
Z | |||
|
Топаз-7317-AR |
По заказу из перечисленных |
Z | |||||
|
Топаз-7321-AR |
Z |
Z | |||||
|
Топаз-7322-AR |
Z |
Z | |||||
|
Топаз-7323-AR |
Z |
Z | |||||
|
Топаз-7324-AR |
Z |
Z |
Z | ||||
|
Топаз-7325-AR |
Z |
Z |
Z | ||||
|
Топаз-7326-AR |
Z |
Z |
Z |
Z | |||
|
Топаз-7327-AR |
По заказу из перечисленных |
Z | |||||
Примечания:
-
1) Динамический диапазон рефлектометра может быть стандартным или расширенным. Прибор с расширенным динамическим диапазоном обозначается символом X (ТОПАЗ-7000 ArX).
-
2) Дополнительно к основным функциям источника и измерителя оптической мощности тестер может обладать функцией визуального локатора повреждений (источника видимого излучения 650 нм). Наличие этой функции в тестере обозначается символом + (ТОПАЗ-7000 AR+).
В зависимости от режима работы измерителя тестер может работать как измеритель средней мощности и как автоматический измеритель затуханий. В обоих случаях имеется доступ к выбору режимов работы источника оптического излучения и визуального локатора повреждений (источник видимого оптического излучения).
В режиме «ИЗМЕРИТЕЛЬ» измеряется средняя мощность непрерывного и импульсно-модулированного оптического излучения на входе измерителя мощности.
В режиме «ИЗМЕР.АВТО» измеряется затухание на трех длинах волн за один цикл измерения.
Таблица 2 - Основные режимы работы
|
Режим работы тестера |
7100-AR |
7100-AR+ |
7300-AR |
7300-AR+ |
|
7100-ARX |
7100-ARX+ |
7300-ARX |
7300ARX+ | |
|
Измерители мощности |
Z |
Z | ||
|
Источник излучения |
Z |
Z |
Z |
Z |
|
Визуальный локатор повреждений |
Z |
Z |
Внешний вид тестера представлен на рисунке 1.

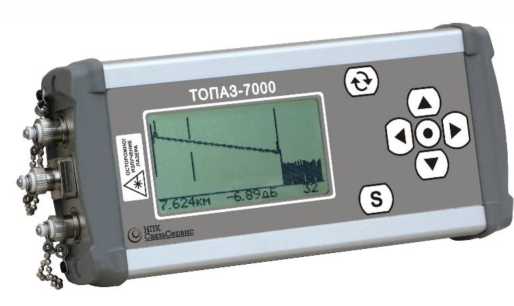

Рисунок 1 - Общий вид оптического тестера-рефлектометра «ТОПАЗ-7000-AR»
Элементы настройки измерительной части тестеров конструктивно защищены. Корпус тестера опломбирован снаружи сбоку пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Схема пломбировки тестеров от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

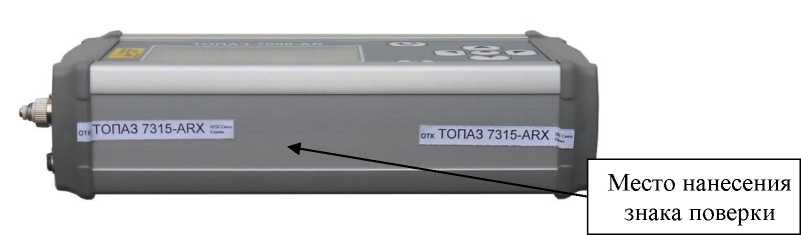

Рисунок 2 - Схема пломбировки тестеров от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеТестеры имеют встроенное программное обеспечение фирмы-изготовителя, которое размещается в энергонезависимой памяти микроконтроллера, запись которого осуществляется в процессе производства прибора.
Программное обеспечение идентифицируется по запросу пользователя через сервисное меню тестера путем вывода на экран версии программного обеспечения.
Уровень защиты программного обеспечения «СРЕДНИЙ» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа микроконтроллера рефлектометра «ТОПАЗ-7000-AR» |
Идентификационное наименование отсутствует |
V4.1Q |
2А56 |
CRC16 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Длины волн непрерывного оптического излучения источника, нм:
|
(850±30) (1310±30) (1550±30) (850±30) и (1310±30) (1310±30) и (1550±30) (1310±30), (1490±30) и (1550±30) по заказу из перечисленных выше, но не более трех, в том числе(1625±30) |
|
Уровень средней мощности непрерывного оптического излучения на выходе источника, мкВт(дБм), не менее |
250(-4) |
|
Рабочие спектральные диапазоны измерителей оптической мощности (в модификациях тестера 7X1X и 7X2X), нм |
от 800 до 900, от 1250 до 1650 |
|
Диапазон измерения уровней средней мощности оптического излучения тестера 7X1X, Вт(дБм) |
от 10-10 до 4-10-3 (от -70 до +6) |
|
Диапазон измерения уровней средней мощности оптического излучения тестера 7X2X, Вт(дБм) |
от 10-8 до 10-1 (от -50 до +20) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длинах волн градуировки (1310±10) и (1550±10) нм для тестеров 7Х1Х, дБ(%):
|
±0,3(±7) ±0,4(±9) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длинах волн градуировки (1310±10) и (1550±10) нм для тестеров 7Х2Х, дБ(%):
|
±0,3(±7) ±0,4(±9) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длине волны градуировки (850±10) нм для тестеров 7Х1Х, дБ(%):
|
±0,4(±9) ±0,5(±12) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длине волны градуировки (850±10) нм для тестеров 7Х2Х, дБ(%):
|
±0,4(±9) ±0,5(±12) |
таблицы 4
|
1 |
2 |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочих спектральных диапазонах от 1250 до 1650 нм для тестеров 7Х1Х, дБ(%):
|
±0,4(±9) ±0,5(±12) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочих спектральных диапазонах от 1250 до 1650 нм для тестеров 7Х2Х, дБ(%):
|
±0,4(±9) ±0,5(±12) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочем спектральном диапазоне от 800 до 900 нм для тестеров 7Х1Х, дБ(%):
|
±0,6(±15) ±0,7(±17,5) |
|
Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочем спектральном диапазоне от 800 до 900 нм для тестеров 7Х2Х, дБ(%):
|
±0,6(±15) ±0,7(±17,5) |
|
Пределы допускаемой основной погрешности при относительных измерениях уровней средней мощности для тестеров 7Х1Х, дБ(%):
|
±0,2(±5) ±0,3(±7) |
|
Пределы допускаемой основной погрешности при относительных измерениях уровней средней мощности для тестеров 7Х2Х, дБ(%):
|
±0,2(±5) ±0,3(±7) |
|
Пределы допускаемой дополнительной погрешности измерения уровней средней мощности оптического излучения на длинах волн градуировки от изменения температуры, дБ(%) |
±0,1(±2,3) |
|
Пределы допускаемой дополнительной погрешности измерения уровней средней мощности оптического излучения на длинах волн градуировки от изменения относительной влажности, дБ(%) |
±0,1(±2,3) |
|
Длина волны блока рефлектометра, нм:
|
(850±30) (1310±30) (1550±30) (850±30) и (1310±30) (1310±30) и (1550±30) (1310±30), (1490±30) и (1550±30) по заказу из перечисленных выше, но не более трех, в том числе (1625±30) |
таблицы 4
|
1 |
2 |
|
Диапазоны измерений расстояния, км |
от 0 до 2, от 0 до 4, от 0 до 8, от 0 до 16, от 0 до 32, от 0 до 64, от 0 до 128 |
|
Пределы допускаемой абсолютной погрешности при измерении расстояния, м |
± (dl + $счит + 5 • 10 -5 • L) где: dl =0,7-составляю-щая погрешности оптического рефлектометра вследствие смещения начала шкалы длин, м; 5счит - дискретность считывания на рассматриваемом пределе шкалы расстояний; L - измеренное значение длины, м |
|
Динамический диапазон измерений затухания по уровню 98 % рефлектометра модификации AR, дБ:
|
20 18 |
|
Динамический диапазон измерений затухания по уровню 98 % рефлектометра модификации ARX, дБ:
|
30 28 |
|
Пределы допускаемой абсолютной погрешности при измерении затухания, дБ |
±0,05-А где: А -значение ослабления |
|
Полуширина спектра источника оптического излучения, нм, не более |
9 |
|
Нестабильность уровня мощности непрерывного оптического излучения при изменении температуры окружающей среды в пределах ±2 °С, %(дБ):
|
±3(±0,15) ±6(±0,25) |
|
Длительность зондирующих импульсов, нс |
20+5/-2 (AR) 10+5/-2 (ARX) 80+5/-2 150±10 240±10 500±10 1000±10 3000±10 10000±10 |
таблицы 4
|
1 |
2 |
|
Мертвая зона при измерении затухания модификации ARX, м, не более |
10 |
|
Мертвая зона при измерении затухания модификации AR, м, не более |
20 |
|
Мертвая зона при обнаружении неоднородностей модификации ARX, м, не более |
3 |
|
Мертвая зона при обнаружении неоднородностей модификации AR, м, не более |
6 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Шаг установки длины волны, нм |
5 |
|
Напряжение питания, В |
5±0,2 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
200 |
|
- ширина |
90 |
|
- высота |
50 |
|
Масса, кг, не более |
1,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до 40 |
|
- относительная влажность при температуре 30 °С, % |
до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
наносят на титульный лист эксплуатационной документации типографским способом и на лицевую панель тестеров методом шелкографии.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер (модификация по заказу) |
1 шт. | |
|
Заглушка оптического входа прибора (при наличии оптического входа) |
1 шт. | |
|
Заглушка оптического выхода прибора |
1 шт. | |
|
Оптический кабель, армированный соединителями |
1 шт. | |
|
Аккумуляторные батареи |
1 шт. | |
|
Блок питания от сети 220 В |
1 шт. | |
|
Кабель соединительный USB |
1 шт. | |
|
Диск с программным обеспечением |
1 шт. | |
|
Футляр для переноски прибора |
1 шт. | |
|
Руководство по эксплуатации |
АВФН.411918.009 РЭ |
1 экз. |
|
Примечание: дополнительно могут поставляться входные адаптеры FS, ST, SC, LC | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измеренийТУ 665850-011-94582333-2011 Тестер оптический серии «ТОПЛЗ-7000-AR». Технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Р 50.2.071-2009 Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки
ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки
Правообладатель
Общество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис»
(ООО «НПК «СвязьСервис»)
ИНН 7811499993
Юридический адрес: 192029, г. Санкт-Петербург, вн.тер.г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, литера К, помещ. 12-Н, часть 16
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис»
(ООО «НПК «СвязьСервис»)
ИНН 7811499993
Лдрес: 192029, г. Санкт-Петербург, вн.тер.г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, литера К, помещ. 12-Н, часть 16
Телефон: (812) 380-85-09, факс: (812) 380-85-10
E-mail: optics@comm-serv.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Лдрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04
E-mail: letter@rustest.spb.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » яятяЯря 2025 г. № язя 1Лист № 1 Регистрационный № 81277-21 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы загазованности ДЗ-1-СН4Назначение средства измерений
Сигнализаторы загазованности Д3-1-СН4 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля превышения установленного значения довзрывоопасной концентрации природного газа (в пересчете на метан, СН4) в воздухе помещений, выдаче световой и звуковой сигнализации о превышении установленного порогового значения, а также управляющего сигнала на исполнительное устройство.
Описание средства измерений
Принцип действия сигнализаторов - полупроводниковый, основан на изменении проводимости металлооксидного полупроводникового сенсора в зависимости от содержания горючих компонентов в воздухе, преобразовании изменения проводимости в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и дальнейшей его обработке микропроцессором.
Конструктивно сигнализаторы выполнены в пластмассовых корпусах настенного крепления. Внутри корпуса находится печатная плата с установленными на ней сенсором, электронными компонентами, реле и клеммными разъемами для подключения питания и выходных цепей реле.
Реле осуществляет коммутацию внешних цепей контактами типа «сухой контакт» для автоматического включения (отключения) исполнительного устройства при превышении установленного порогового значения довзрывоопасной концентрации метана.
Способ отбора пробы - диффузионный.
На лицевой панели сигнализаторов расположены элементы индикации и управления:
-
- светодиод «РАБОТА/АВАРИЯ» - индикатор режима работы;
-
- светодиод «ГАЗ» - индикатор достижения установленного порогового значения довзрывоопасной концентрации метана;
-
- кнопка «КОНТРОЛЬ» - применяется для перевода сигнализатора в режим самодиагностики или режим имитации аварии.
Заводской номер наносится на корпус прибора методом лазерной гравировки или на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид сигнализаторов представлен на рисунке 1. Пломбирование сигнализаторов не предусмотрено.
Рисунок 1 - Общий вид сигнализаторов загазованности Д3-1-СН4
Программное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО, устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренной концентрации объемной доли природного газа и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GD 01 02 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.02 |
|
Цифровой идентификатор ПО |
4E71A328 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Наименование характеристики |
Значение |
|
метан (СНд) |
Номинальное значение порога срабатывания сигнализации, % НКПР* |
10 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % НКПР* |
±5 | |
|
* НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации, с, не более |
90 |
|
Время установления рабочего режима, мин, не более |
60 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность воздуха без конденсации при температуре окружающего воздуха +25 °С, %, не более |
90 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 250 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
2 |
|
Масса, кг, не более |
0,1 |
|
Габаритные размеры корпуса, мм, не более: - ширина |
86 |
|
- длина |
86 |
|
- глубина |
38 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
10 |
наносится на корпус сигнализатора при помощи наклейки или другим способом, не ухудшающим качества сигнализатора, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности ДЗ-1-СН4 |
ТУ 26.51.53-003-46526536-2018 |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.421451.006-01РЭ |
1 экз. |
|
Паспорт и Гарантийный талон |
КУВФ.421451.006-01ПС |
1 экз. |
|
Комплект крепежных элементов |
- |
1 компл. |
|
Аппликатор |
АРАВ.с.014.00.015 |
1 шт. |
|
Методика поверки |
- |
1 экз. |
|
* Поставляется по требованию заказчика | ||
приведены в разделе «Конструкция и принцип действия» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ТУ 26.51.53-003-46526536-2018 Сигнализаторы загазованности ДЗ-1-СН4. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404
ИНН 7722127111
Изготовители
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
ИНН 7722127111
Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404
Место нахождения: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, к. 5
Общество с ограниченной ответственностью Научно-производственная компания «СенсорЭКС»
(ООО «СенсорЭКС»)
Адрес: 180007, г. Псков, ул. Максима Горького, д. 1, к. 11, этаж 1 Место нахождения: 180007, г. Псков, ул. Максима Горького, д. 1, к. 11, этаж 1 ИНН 6027182101
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
(ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Место нахождения: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «33 » октяЯро 2025 г. № 333 1Лист № 1 Регистрационный № 81276-21 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы загазованности ДЗ-1-СОНазначение средства измерений
Сигнализаторы загазованности Д3-1-СО (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания оксида углерода (СО) в воздухе помещений, выдаче световой и звуковой сигнализации о превышении установленных пороговых значений, а также управляющего сигнала на исполнительное устройство.
Описание средства измерений
Принцип действия сигнализаторов - электрохимический, основан на изменении электрических параметров электродов, находящихся в контакте с электролитом сенсора в зависимости от концентрации оксида углерода в воздухе, преобразовании изменения электрических параметров электродов в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и дальнейшей его обработке микропроцессором.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе настенного крепления. Внутри корпуса находится печатная плата с установленными на ней сенсором, электронными компонентами, реле и клеммными разъемами для подключения питания и выходных цепей реле.
Реле осуществляют коммутацию внешних цепей контактами типа «сухой контакт» для автоматического включения (отключения) исполнительных устройств при превышении установленных пороговых значений концентрации оксида углерода.
Сигнализаторы выпускаются в исполнениях ДЗ-1-СО и ДЗ-1-СО.1, отличающихся конструктивным исполнением корпуса по степени защиты, обеспечиваемой оболочкой.
Структура условного обозначения исполнений сигнализаторов представлена на рисунке 1.
ДЗ-1-СО.ХКонструктивное исполнение корпуса
отсутствует - степень защиты по ГОСТ 14254-2015 IP20
1 - степень защиты по ГОСТ 14254-2015 IP64
Рисунок 1 - Структура условного обозначения исполнений сигнализаторов
Способ отбора пробы - диффузионный.
На лицевой панели сигнализаторов исполнения ДЗ-1-СО расположены элементы индикации и управления; у сигнализаторов исполнения ДЗ-1-СО.1 элементы индикации расположены на лицевой панели, элементы управления - на плате:
- светодиод «РАБОТА/АВАРИЯ» - индикатор режима работы;
-
- светодиод «ГАЗ» - индикатор достижения установленных пороговых значений концентрации оксида углерода;
-
- кнопка «КОНТРОЛЬ» - применяется для перевода сигнализатора в режим самодиагностики или режим имитации аварии.
Заводской номер наносится на корпус сигнализаторов методом лазерной гравировки или на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид сигнализаторов исполнения ДЗ-1-СО с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Общий вид сигнализаторов исполнения ДЗ-1-СО.1 с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 3.
Пломбирование сигнализаторов не предусмотрено. Нанесение знака поверки на сигнализаторы в обязательном порядке не предусмотрено.
Рисунок 2 - Общий вид сигнализаторов исполнения ДЗ-1-СО
Место нанесения знака утверждения типа
Место нанесения заводского номера
0111:11
ДЗ-1-С0
РАБОТА авария
ГАЗ
Рисунок 3 - Общий вид сигнализаторов исполнения ДЗ-1-СО.1
Программное обеспечениеПрограммное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО, устанавливаемого в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренной концентрации оксида углерода и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GD 01 02 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.02 |
|
Цифровой идентификатор программного обеспечения |
723E4520 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Пороги срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации | |
|
оксид углерода (CO) |
«ПОРОГ 1» |
20 мг/м3 |
±5 мг/м3 |
|
«ПОРОГ 2» |
100 мг/м3 |
±25 мг/м3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации, с, не более |
90 |
|
Время установления рабочего режима, с, не более |
65 |
|
Рабочие условия измерений:
|
от -20 до +50 90 |
|
Параметры электрического питания:
|
от 100 до 250 от 49 до 51 |
|
Масса, кг, не более |
0,4 |
|
Потребляемая мощность, В^А, не более |
2 |
|
Габаритные размеры корпуса (длинахвысотахглубина), мм, не более:
|
87х87х38 146х161х55 |
|
Степень защиты по ГОСТ 14254-2015:
|
IP20 IP64 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
10 |
наносится на корпус сигнализатора при помощи наклейки или другим способом, не ухудшающим качества сигнализатора, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности ДЗ-1-СО |
ТУ 26.51.53-002-46526536-2018 |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.421451.006-02РЭ |
1 экз. |
|
Паспорт и Гарантийный талон |
КУВФ.421451.006-02ПС |
1 экз. |
|
Комплект крепежных элементов |
- |
1 компл. |
|
Аппликатор |
АРАВ.с.014.00.016 |
1 шт. |
|
* Поставляется по требованию заказчика | ||
приведены в разделе 4 «Конструкция и принцип действия» руководства по эксплуатации КУВФ.421451.006-02РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ТУ 26.51.53-002-46526536-2018 «Сигнализаторы загазованности ДЗ-1-СО. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
ИНН 7722127111
Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404
Изготовители
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)
ИНН 7722127111
Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, этаж 4, ком. 404
Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2 «Б»
Общество с ограниченной ответственностью Научно-производственная компания «СенсорЭКС»
(ООО «СенсорЭКС»)
ИНН 6027182101
Адрес: 180007, г. Псков, ул. Максима Горького, д. 1, к. 11, эт. 1
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
(ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390
В части вносимых изменений
Открытое акционерное общество «Медтехника»
(ОАО «Медтехника»)
Место нахождения и адрес юридического лица: 400002, Волгоградская обл., г. Волгоград, ул. Революционная, д. 57 А
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311945
