№1543 от 17.10.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 119
О внесении изменений в описание типа на счетчики жидкости ДЕБИТ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
|
17.10.2016 |
ПРИКАЗ № 1543 Москва |
О внесении изменений в описание типа на счетчики жидкости ДЕБИТ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО ТПК «Курзан МЕДИА» от 22 августа 2016 г. № 282 приказываю:
-
1. Внести изменения в описание типа на счетчики жидкости ДЕБИТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60437-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. №1543
Изменения в описание типа на счетчики жидкости ДЕБИТ
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики жидкости ДЕБИТ
Назначение средства измеренийСчетчики жидкости ДЕБИТ предназначены для измерений объема жидкости протекающей в трубопроводе.
Описание средства измеренийПринцип действия счетчиков жидкости ДЕБИТ основан на измерении числа оборотов турбины, вращающейся со скоростью пропорциональной расходу жидкости протекающей в трубопроводе.
Счетчики жидкости ДЕБИТ состоят из турбинного преобразователя расхода, корпуса и хомутового соединения.
Турбинный преобразователь расхода состоит из турбины, четырехполюсного постоянного магнита, обтекателя, экрана и преобразователя электронного. Турбинный преобразователь расхода крепится к корпусу с помощью хомутового соединения.
Преобразователь электронный состоит из датчика Холла, установленного в зоне действия поля магнита, электронной платы управления, дисплея, клавиш, а также платы клеммников для подачи напряжения питания и выдачи импульсного сигнала на внешнее устройство. Преобразователь электронный размещен внутри взрывонепроницаемой оболочке. Клавиши, предназначенные для установки коэффициента преобразования, после градуировки закрываются крышкой, которая пломбируется с целью предотвращения несанкционированного доступа к электронному преобразователю. Кнопка «Сброс», расположенная на лицевой части, предназначена для обнуления показаний объема на блоке индикации, предназначенного для осуществления замеров в ручном режиме. Сброс производится приближением к ней магнита, закрепленного к корпусу на тросике.
Вращающаяся турбина с магнитом создает переменное магнитное поле, которое преобразуется датчиком Холла в импульсы напряжения. Полученные импульсы преобразуются в показания объема. Съем показаний со счетчика осуществляется по индикатору дисплея в единицах объема и по подключенному к счетчику внешнему устройству.

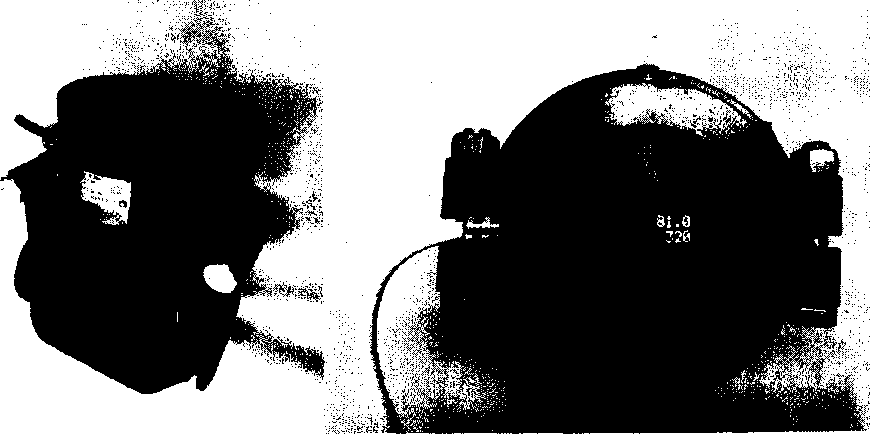

Общий вид счетчиков жидкости ДЕБИТ приведен на рисунке 1.
Рисунок 1 - Общий вид счетчиков жидкости ДЕБИТ

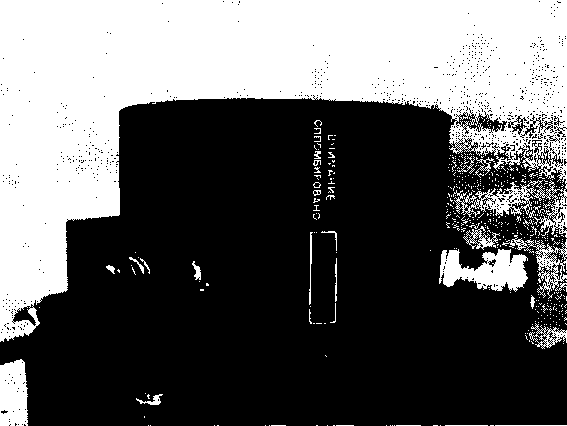

Пломбирование счетчиков жидкости ДЕБИТ осуществляется с помощью наклейки-стикера. Место пломбирования счетчиков жидкости ДЕБИТ приведено на рисунке 2.
Рисунок 2 - Место пломбирования счетчиков жидкости ДЕБИТ
Программное обеспечениесчетчиков жидкости ДЕБИТ является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение счетчиков жидкости ДЕБИТ предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения счетчиков жидкости ДЕБИТ приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KM.Counter.Exd |
|
Номер версии (идентификационный номер) ПО |
1.0.3 |
|
Цифровой идентификатор ПО |
44633 (0хАЕ59) |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 CCITT |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В счетчиках жидкости ДЕБИТ предусмотрена надежная защита от несанкционированных вмешательств. Предусмотрено механическое опломбирование счетчиков жидкости ДЕБИТ.
Метрологические и технические характеристикиМетрологические и технические характеристики счетчиков жидкости ДЕБИТ представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
1 |
2 |
3 |
|
Номинальный диаметр |
DN 50 |
DN80 |
|
Расход жидкости: наименьший, qHaHM, м3/ч наибольший, qHaH6 ,м3/ч |
6 30 |
15 75 |
|
Пределы допускаемой относительной погрешности, % |
±1,5 | |
|
Измеряемая среда |
жидкость | |
|
Параметры измеряемой среды:
|
от Г10'6до 120-Ю"6 10 3 3000 5 | |
|
Температура измеряемой среды, °C: |
от +5 до +95 | |
|
Максимальное рабочее давление измеряемой среды, МПа, не более |
4; 6,3 | |
|
Потеря давления, МПа, не более |
0,05 | |
|
Цена деления показаний основной строки индикации, м3 |
0,1 | |
|
Цена деления показаний строки индикации ручного замера, м3 |
0,001 | |
|
Величина (цена) одного импульса на кабельном разъеме, м3 |
0,05 | |
|
Группа исполнения по ГОСТ 52931-2008:
|
L В |
|
|
Масса, кг, не более |
19 |
21 |
|
Габаритные размеры, мм, не более |
220x175x285 |
220x175x305 |
|
Напряжение питания, В, |
от 10 до 36 |
|
Потребляемая мощность, Вт, не более |
0,3 |
|
Условия эксплуатации:
|
от -45 до +70 95 от 84 до 107 |
|
Средняя наработка на отказ, ч, не менее |
36000 |
|
Средний срок службы, лет, не менее |
8 |
|
Степень защиты |
IP64 |
|
Маркировка взрывозащиты по ГОСТ Р 51330.0 и ГОСТ 31441.1 в зависимости от температуры рабочей жидкости |
от +5°С до + 70°С - lExdIIAT6 и II Gb с Тб от +5°С до + 95°С -lExdllATS и II Gb с Т5 |
наносится на маркировочную табличку, закрепленную на счетчике, фотохимическим способом и в верхнюю часть слева титульных листов эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплектность счетчиков жидкости ДЕБИТ представлена в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
1 |
2 |
3 |
|
Счетчик жидкости ДЕБИТ |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
в соответствии с заказом |
|
Комплект монтажных частей |
1 шт. |
в соответствии с заказом |
|
Комплект запасных частей |
1 шт. |
в соответствии с заказом |
|
Методика поверки |
1 экз. |
в соответствии с заказом |
осуществляется по документу МП 0216-1-2014 «Инструкция. ГСИ. Счетчики жидкости ДЕБИТ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 29.12.2014 г.
Основные средства поверки:
- рабочий эталон единиц объема и объемного расхода 2-го разряда в диапазоне значений от 6 до 75 м3/ч, пределы допускаемой относительной погрешности при измерении объема и объемного расхода равны ±0,5 %.
Знак поверки наносится на свидетельство о поверке
Сведения о методиках (методах) измеренийМетодика измерений содержится в разделе «Методика измерений» руководства по эксплуатации на счетчики жидкости ДЕБИТ.
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости ДЕБИТГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ТУ 4213-012-57251704-2014 Счетчики жидкости ДЕБИТ. Технические условия
ИзготовительОбщество с ограниченной ответственностью Торгово-промышленная корпорация «Курзан МЕДИА» (ООО ТПК «Курзан МЕДИА»)
ИНН 1650088766
Адрес: 423832, Республика Татарстан, г. Набережные Челны, ул. Раскольникова, д. 32, офис №6
Тел./факс: (8552) 51-08-46
e-mail: k-media@bk.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А
Тел.: (843) 272-70-62, факс: (843) 272-00-32
e-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
