УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2021 г. № 796

Лист № 1 Регистрационный № 81762-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силоизмерительные тензорезисторные серии CL

Датчики силоизмерительные тензорезисторные серии CL (далее - датчики силы) предназначены для преобразования статических и изменяющихся усилий в измеряемую физическую величину, пропорционально измеряемому усилию под воздействием силы сжатия.

Принцип действия датчиков силы основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемому усилию под действием силы сжатия.

Конструктивно датчики силы выполнены в корпусе цилиндрической формы. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал.

Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.

Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

На маркировочной табличке датчика, которая крепится на корпусе датчика указывается:

• -  тип;

• -  верхний предел измерений (ВПИ);

• -  номинальный выходной сигнал при ВПИ;

• -  заводской номер;

• -  предприятие-изготовитель.

Структура обозначения датчиков силы: CL[X]-[N][E], CL - серия по каталогу производителя, X- исполнение датчика силы по каталогу производителя:

A - миниатюрные, в герметичном корпусе;

G - низкопрофильные, в герметичном корпусе;

P - колонного типа;

U - заполненные инертным газом;

M - прецизионные, заполненные инертным газом;

J - прецизионные;

F - низкопрофильные, с плоской нагрузочной площадкой;

R - высокотемпературные;

C - с центральным отверстием, колонного типа;

L - для испытаний бетонных образцов;

H - для испытаний высокопрочных бетонных образцов.

N - верхний предел измерения, кН или МН (например, 5KN или 1MN); E - обозначение по каталогу производителя A, B или AH.

Знак поверки наносится на свидетельство о поверке.

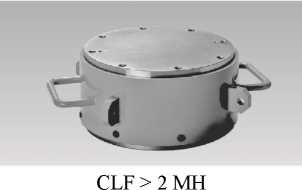

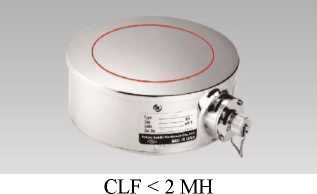

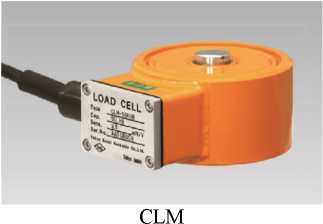

Общие виды типов датчиков силы приведены на рисунке 1.

⁹ к

(Г

CLC

CLH

Рисунок 1 - Общие виды датчиков силы

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульные листы эксплуатационных документов типографским способом.

Таблица 3 - Комплектность средства измерений

приведены в разделе 1.3 паспорта на датчик силы.

Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».

Техническая документация «Tokyo Measuring Instruments Laboratory Co., Ltd.», Япония

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2021 г. № 796

Лист № 1

Регистрационный № 81765-21 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения НКФ-220-58

Трансформаторы напряжения НКФ-220-58 (далее по тексту — трансформаторы напряжения), предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

К трансформаторам данного типа относятся трансформаторы напряжения НКФ-220-58 зав.№№ 53892, 51677, 53880, 53927, 53939, 49089, 1101889, 1101869, 1101882, 1101890, 1101873, 1101877, 49111, 49115, 49116, 49102, 49103, 49110, 49081, 49086, 57492, 49049, 53859, 49082, 13352, 13290, 13337, 13335, 12931, 13323.

Нанесение знака поверки на трансформаторы не предусмотрено.

Общий вид трансформаторов представлен на рисунке 1.

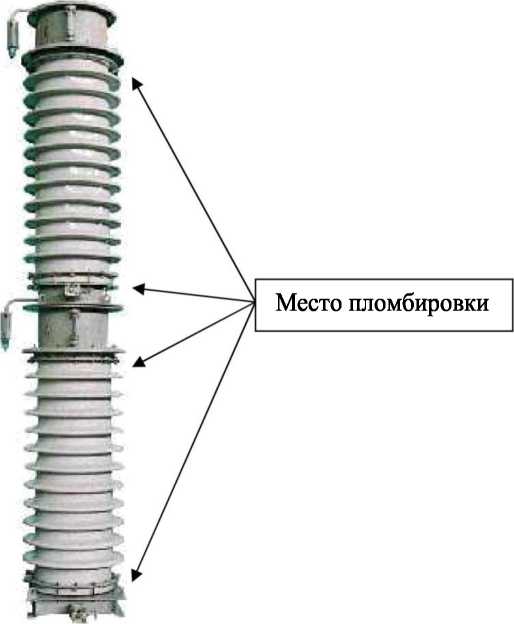

Рисунок 1 — Общий вид средства измерений и схема пломбировки от несанкционированного доступа

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов

приведены в документе «Трансформаторы напряжения НКФ-220-58. Паспорт», раздел 1 «Общие сведения об изделии»

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2021 г. № 796

Лист № 1 Регистрационный № 81766-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Модули инклинометрические ИМ-1 аппаратуры телеметрической АТ-3М

Модули инклинометрические ИМ-1 аппаратуры телеметрической АТ-3М (далее — инклинометры) предназначены для измерений зенитного и азимутального углов скважины, а также угла установки отклонителя с передачей данных в цифровом виде на блок модулятора аппаратуры телеметрической АТ-3М с последующей передачей этих данных на поверхность по электромагнитному беспроводному каналу связи.

Принцип действия инклинометров основан на измерении величин магнитного и гравитационного полей Земли в скважине, вычислению на их основе углов ориентации скважины и передаче этих углов на модулятор аппаратуры телеметрической АТ-3М.

Для измерения азимута, зенитного угла скважины и углов установки отклонителя инклинометр использует магнитное и гравитационное поле Земли. В качестве чуствительных элементов преобразователя для измерения азимута применяются феррозонды (измерительная обмотка на сердечнике из ферромагнитного материала), а для измерения зенитного узла и установки отклонителя — маятник, закреплённый на валу ротора измерительного трансформатора.

Выходные сигналы с первичных преобразователей подвергаются оцифровке, и контроллер скважинного прибора производит расчёт значений зенитного угла, азимута и углового положения отклонителя. Конструкция инклинометров не предусматривает механических и электронных регулировок во время эксплуатации.

Инклинометрические модули выпускаются в различных исполнениях, различающихся корпусом, размерами и типом соединительных разъемов. На рисунке 1 представлены инклинометрические модули исполнений 1 и 2. Модули исполнения 1 (рис. 1а) предназначены для установки в общий герметичный корпус вместе с другими модулями аппаратуры телеметрической АТ-3М. Модули исполнения 2 (рис. 1б) имеют собственный баропрочный корпус исполнения УТС, центратор и коллекторный разъем и могут использоваться в составе телеметрической аппаратуры АТ-3М.

Опломбирование корпуса инклинометров от несанкционированного доступа не предусмотрено. Знак поверки наносится на свидетельство о поверке.

а)

б)

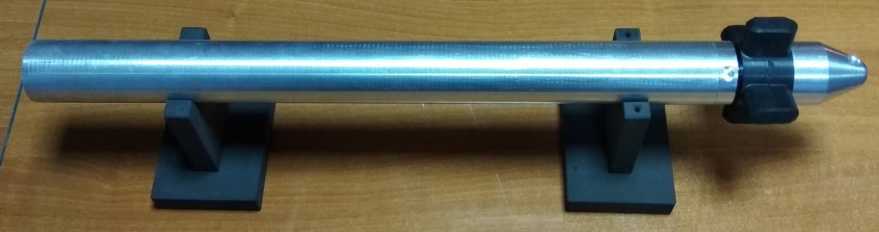

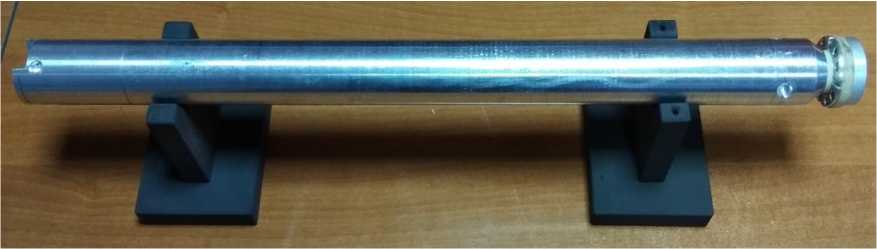

Рисунок 1 -Внешний вид модулей инклинометрических ИМ-1 аппаратуры телеметрической АТ-3М

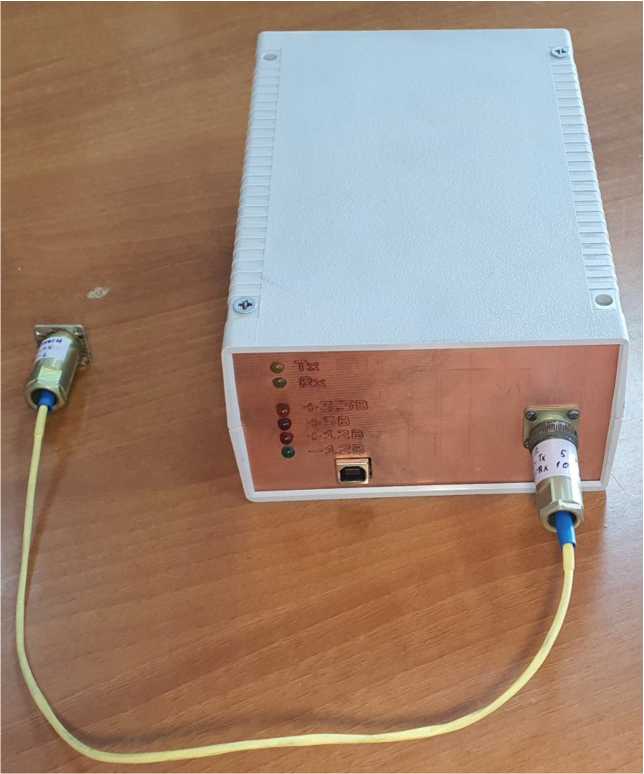

Рисунок 2 - Наземное оборудование

В комплекте с инклинометрами поставляется программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции считывания данных.

аблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты микропрограммного обеспечения инклинометров «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики модулей приведены в таблицах 2, 3.

аблица 2 - Метрологические характеристики инклинометров

* - при зенитном угле < 5° - по магнитному полю, при зенитном угле > 5° по гравитационному полю.

аблица 3 - Технические характеристики инклинометров

Знак утверждения типа наносят на титульный лист Руководства по эксплуатации типографским методом.

Таблица 3 - Комплектность модулей инклинометрических ИМ-1 аппаратуры телеметрической АТ-3М

Сведения о методиках (методах) измерений приведены в разделе № 2.4 руководства по эксплуатации.

РЛФТ.611559.001.ТУ «Модули инклинометрические ИМ-1 аппаратуры телеметрической АТ-3М». Технические условия.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2021 г. № 796

Лист № 1 Регистрационный № 81763-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы контактного угла оптические ACAM

Анализаторы контактного угла оптические ACAM (далее - анализаторы) предназначены для измерений краевого угла смачивания (контактного угла) между жидкостью и твёрдой поверхностью.

Принцип действия анализаторов основан на фиксации изображения капли пробы жидкости, нанесенной на твердую поверхность исследуемого образца, и графическом методе измерения контактного угла (краевого угла смачивания) между жидкостью и твёрдой поверхностью.

Конструктивно анализаторы представляют собой модульную систему, состоящую из настраиваемого по трем осям предметного столика, электронного модуля дозирования пробы, источника света с регулируемой интенсивностью, видеоизмерительной системы со светосильным измерительного объективом и USB-камерой, главного блока управления.

Анализаторы выпускаются трех моделей: Acam - NSC, Acam - MSC, Acam - HSC, отличающиеся скоростью записи и разрешением ПЗС-матрицы видеоизмерительной системы, функциональностью и степенью автоматизации.

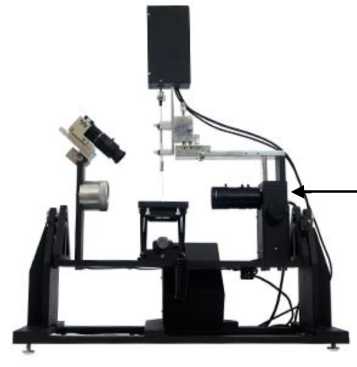

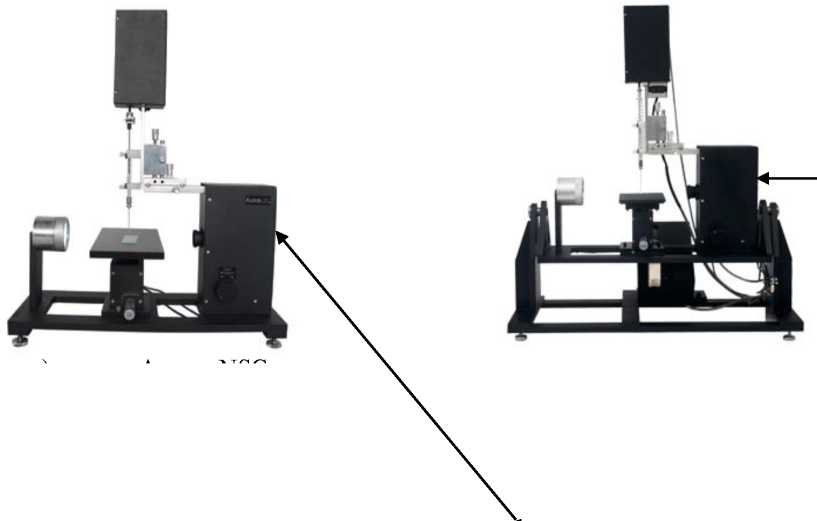

Общий вид средств измерений и обозначение места нанесения знака поверки представлены на рисунке 1.

б) модель Acam - MSC

/-------------------------\

Место нанесения

знака поверки

\____________________________>

а) модель Acam - NSC

в) модель Acam - HSC

Рисунок 1 - Общий вид анализаторов контактного угла оптических ACAM Пломбирование анализаторов не предусмотрено.

Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в Руководстве по эксплуатации анализаторов в разделе «10 Измерение контактного угла».

Техническая документация фирмы «Apex Instruments Co. Pvt. Ltd.», Индия.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» мая 2021 г. № 796

Лист № 1 Регистрационный № 81764-21 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000

Машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 (далее по тексту - машины) предназначены для задания силы (нагрузки) на растяжение и изменений линейных размеров образцов под воздействием заданной силы (нагрузки) при механических испытаниях образцов металлов, сплавов, композитов и других материалов.

Принцип действия машины заключается в автоматическом задании силы (нагрузки) грузами, входящими в комплект машины, или двигателем, на испытуемый образец прямым или рычажным способом нагружения.

Машина представляет собой измерительную установку, которая, в зависимости от вида испытаний, может автоматически задавать силу (нагрузку) на образце, содержать канал измерения статического удлинения и канал задания температуры на испытуемом образце.

Машина состоит из рамы (с нижней подвижной тягой-траверсой, соединенной с электродвигателем), захватов со штангами, нагружающего устройства рычажного типа, дополнительного комплекта для прямого нагружения, электронных плат питания и блока управления (контроллера). Приложение нагрузки задаётся при помощи грузов, вес которых прикладывается к длинному плечу рычага (при рычажном нагружении), непосредственно к образцу (при прямом нагружении) через подвес или при помощи двигателя. При прямом нагружении рычаг жёстко фиксируется специальной оснасткой. При нагружении двигателем правое длинное плечо фиксируется болтами к основанию рамы, при этом измерение нагрузки осуществляется при помощи датчика тензорезисторного силоизмерительного, закрепленного между длинным плечём рычага и подвесом. Номинальный предел измерения датчиков может быть 1.11 кН, 2.22 кН и 4,45 кН. Машины могут быть объединены в комплекс из двух машин -основной и дополнительной. Контроллер (блок управления), установленный на основной машине, может одновременно управлять двумя машинами. При этом поверка машин осуществляется поочередно, как если бы это были две машины в отдельности. В зависимости от модификации, машины могут иметь блок управления классического типа или модульного. Блок управления классического типа крепится на правой направляющей колонне с лицевой стороны рабочей зоны основной испытательной машины и позволяет управлять нагружением образца, как основной испытательной машины, так и дополнительной. Блок модульного типа встраивается в основание каждой испытательной машины.

Канал измерения статического удлинения включает в себя усредняющий экстензометр, закрепляемый на образце и регистрирующий изменение его линейных размеров. Экстензометр состоит из рамки и преобразователей перемещений в количестве двух штук. В зависимости от поставки, экстензометр может комплектоваться следующими преобразователями перемещения: МТ 2571, МТ 1271, ST 1278, ST 3078, LVDT GT2500 или LVDT GT5000. Экстензометр крепится непосредственно на образце с помощью сменных вставок. Принцип действия экстензометра основан на преобразовании перемещения щупа преобразователя перемещения, вызванного удлинением испытуемого образца относительно базовой длины, в электрический сигнал, пропорциональный деформации, который передается на контроллер WINCCS.

Для измерения температуры на испытуемом образце (канал измерения температуры) и управления нагревом печи контроллер WinCCS использует вторичный преобразователь термоэлектрический серии VIR 990097 (далее по тексту - ВТП). ВТП предназначен для измерений стандартизированных аналоговых сигналов от первичных термопреобразователей сопротивления (или термопар) в цифровой сигнал для последующего отображения на дисплее контроллера WinCCS, а также для формирования управляющих сигналов контроллера WinCCS. Принцип действия ВТП основан на преобразовании аналогового постоянного напряжения получаемого от термопар (ТП) и термопреобразователей сопротивления (ТС) в цифровой код для передачи данных в контроллер WinCCS. Диапазон измерения температур составляет от плюс 50°С до плюс 1200°С (в зависимости от температурного диапазона печи). Контроллер WinCCS позволяет осуществлять выбор типа термопары, подключаемой к ВТП, вводить калибровочные поправки для каждой термопары или партии термопар для повышения точности измерения температуры.

При проведении измерений, испытываемый образец закрепляют в захватах в рабочей зоне. Воздействие постоянной силы (нагрузки) на образец вызывает его линейную деформацию, регистрируемую экстензометром. При испытаниях на длительную прочность определяется время до разрушения образца при заданном напряжении под действием постоянной растягивающей нагрузки при постоянной температуре. При испытаниях на ползучесть определяется деформация (ползучесть) во времени под воздействием постоянного напряжения. Для проведения испытаний на ползучесть и длительную прочность при повышенных температурах машины комплектуются муфельной печью, которая крепится на силовой раме машины. Испытание на релаксацию напряжения является более сложной разновидностью испытания на ползучесть, только при этом остается постоянным значение деформации.

Машины выпускаются в шести модификациях: 2320, 2330, 2410, 2430, 2510, 2350. Модификации машин отличаются диапазонами создаваемых нагрузок, принципом нагружения (двигатель или путем приложения грузов), соотношением плеч рычага, наличием/отсутствием датчика силоизмертельного тензорезисторного, наличием муфельной печи, массой и габаритными размерами. В зависимости от модификации используются следующие соотношения плеч рычага:

20:1, 10:1, 5:1; 3:1 (модификация 2320);

20:1, 16:1, 10:1, 5:1, 3:1 (модификация 2330);

30:1; 20:1, 3:1 (модификация 2410);

30:1, 20:1, 3:1 (модификация 2430);

50:1, 5:1 (модификация 2510);

20:1, 16:1, 10:1, 5:1, 3:1 (модификация 2350).

Машины имеют обозначение 2ххх Т- (М), где:

2ххх - модификация машины:

«2410», «2510» - модификация машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 с зоной рычажного нагружения;

«2320», «2430», «2350» - модификация машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 с зоной прямого и рычажного нагружения;

«2330» - модификация машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 с зоной прямого и рычажного нагружения, для исполнений «MM», «MS», «CCM» и «CCS». Для исполнений «SRMM», «SRMS», «SRCM» и «SRCS» только зона рычажного нагружения.

Т - исполнение машины:

«MM» - основная испытательная машина с контроллером WinCCS модульного типа (для модификаций, 2320, 2330, 2410, 2430, 2510, 2350);

«MS» - дополнительная испытательная машина с контроллером WinCCS модульного типа (для модификаций, 2320, 2330, 2410, 2430, 2510, 2350);

«CCM» - основная испытательная машина с контроллером WinCCS классического типа (для модификаций, 2330, 2410, 2430, 2510, 2350);

«CCS» - дополнительная испытательная машина с контроллером WinCCS классического типа (для модификаций, 2330, 2410, 2430, 2510, 2350);

«SRCM» - основная испытательная машина с контроллером WinCCS классического типа с тензометрическим силоизмерительным датчиком (для модификаций 2320, 2330);

«SRCS»  - дополнительная испытательная машина с контроллером WinCCS

классического типа с тензометрическим силоизмерительным датчиком (для модификаций 2320, 2330).

«SRMM» - основная испытательная машина с контроллером WinCCS модульного типа с тензометрическим силоизмерительным датчиком (для модификаций 2320, 2330, 2410, 2430, 2510, 2350);

«SRMS» - дополнительная испытательная машина с контроллером WinCCS модульного типа с тензометрическим силоизмерительным датчиком (для модификаций 2320, 2330, 2410, 2430, 2510, 2350).

М - обозначение класса точности машины (при наличии обозначения «1» - класс точности 1, при отсутствии обозначения - класс точности 0.5).

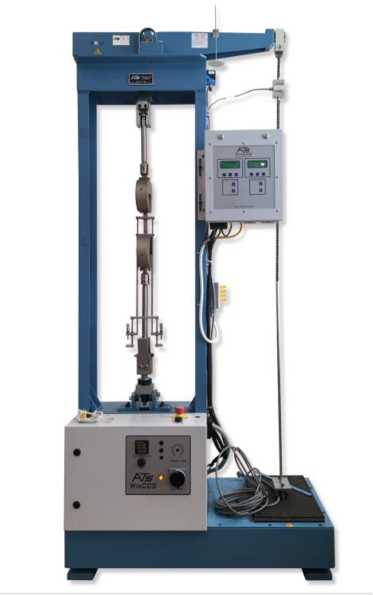

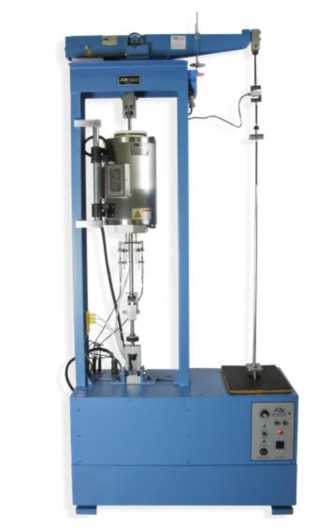

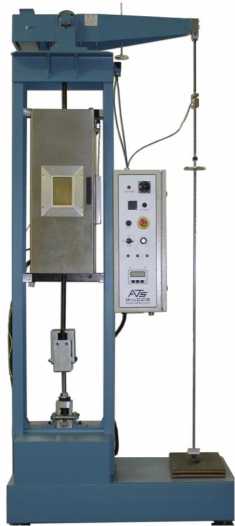

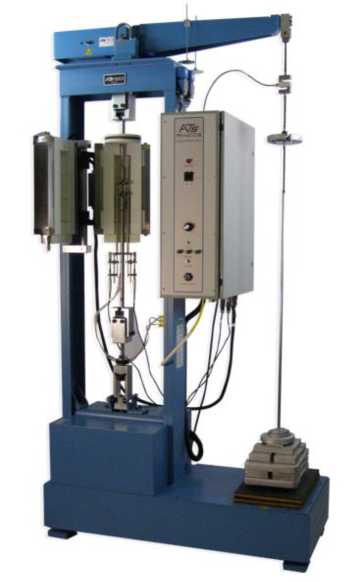

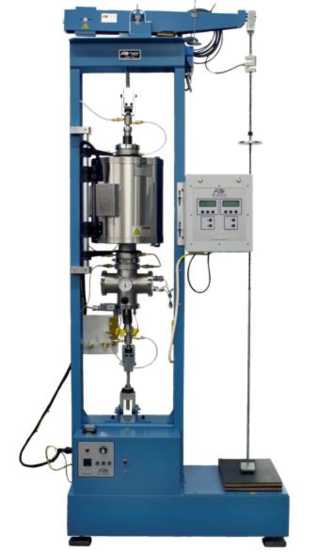

Рисунок 1 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2320 MM

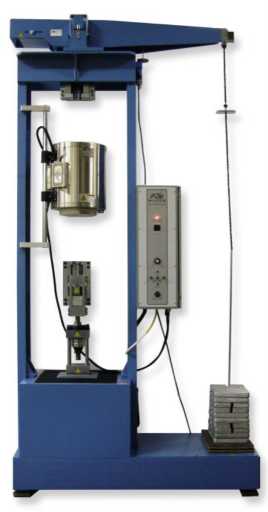

Рисунок 2 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2330 ССМ

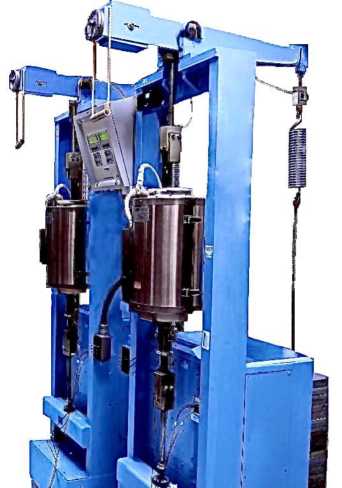

Рисунок 3 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2330 ММ

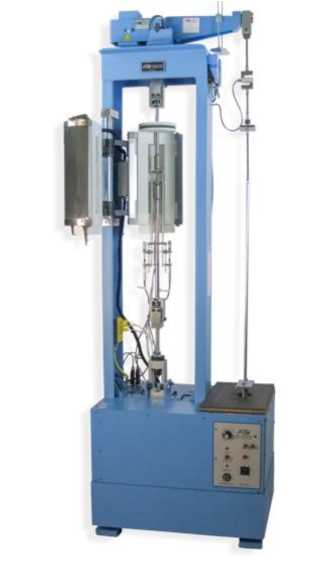

Рисунок 5 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2330 SRCM

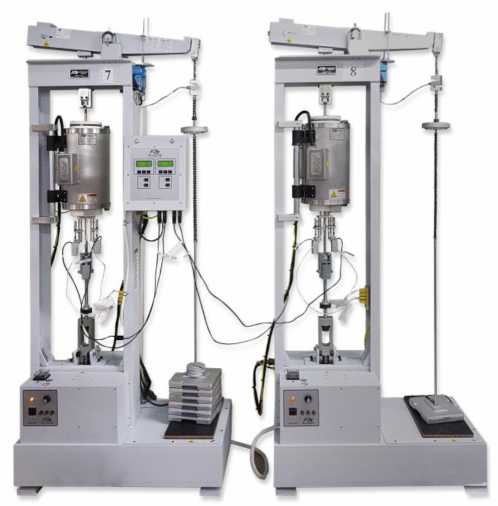

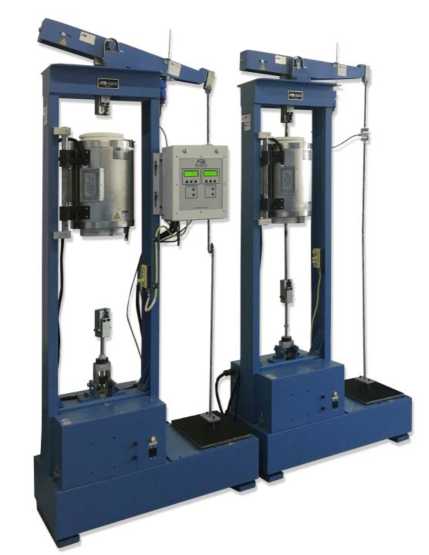

Рисунок 4 - Общий вид машин для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификаций 2350 ССМ и 2350 CCS

Рисунок 6 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2410 ММ

Рисунок 7 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2430 ССМ

Рисунок 8 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2510 ММ

Рисунок 9 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификаций 2330 SRCM и 2330 SRCS

Рисунок 10 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификации 2330 CCM и 2330 CCS (исполнение в сером цвете)

Рисунок 11 - Общий вид машины для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 модификаций 2350 ССМ и 2350 CCS

Пломбирование машин для испытаний на ползучесть, длительную прочность и релаксацию ATS серии 2000 не предусмотрено.

Метрологически значимое программное обеспечение (ПО) жёстко зашито в контролере WinCCS и недоступно пользователю для изменения. Изменение ПО возможно только с помощью специализированных программ сервисными представителями специализированного сервисного центра.

Программное обеспечение позволяет выводить на дисплей контроллера данные с каналов измерения статического удлинения и измерения температуры на испытуемом образце.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики для машин класса точности 0.5.

Продолжение таблицы 2.

Продолжение таблицы 3

П Продолжение таблицы 4.

Таблица 5 - Основные технические характеристики.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в Разделе 7 Руководства по эксплуатации.

ГПС для средств измерений силы (утверждённая приказом Росстандарта от 22 октября 2019 №2498);

Техническая документация «Applied Test Systems», США.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2021 г. № 796

Регистрационный № 81755-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ТЖИУ406-3000

Датчики давления ТЖИУ406-3000 (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования измеряемого давления (газа, пара, жидкости) в унифицированный выходной сигнал постоянного тока или (и) цифровой сигнал на базе HART-протокола.

Принцип действия датчиков основан на использовании тензорезистивного эффекта. Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический, графический дисплей.

В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.

Датчики ТЖИУ406-3000 имеют невзрывозащищенное и взрывозащищенное исполнение (виды взрывозащиты: взрывонепроницаемая оболочка и искробезопасная электрическая цепь «i»).

Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.

Датчики имеют электронное демпфирование выходного сигнала.

В зависимости от видов измеряемого давления, датчики имеют следующие обозначения:

ТЖИУ406ДИ-3000 ТЖИУ406ДА-3000 ТЖИУ406ДД-3000 ТЖИУ406ДИВ-3000 ТЖИУ406ДВ-3000

В зависимости от технических и метрологических характеристик, датчики могут иметь различные исполнения. Условное обозначение исполнения датчика приведено в виде буквенноцифрового кода и имеет структуру, расшифровка которой приведена в технической документации на датчики давления.

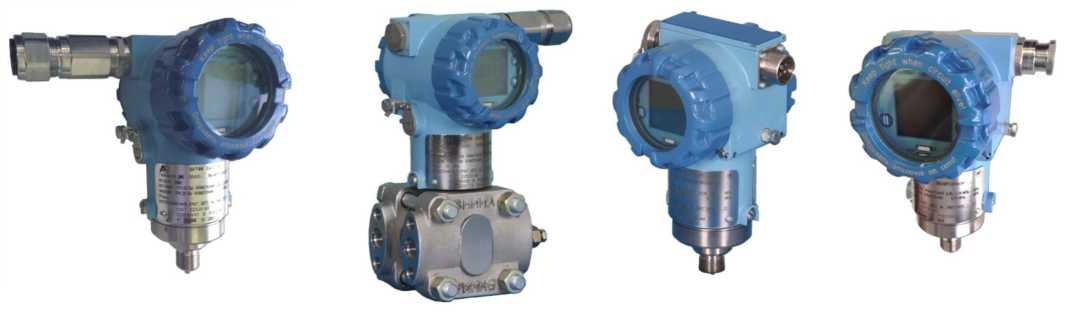

Внешний вид датчиков представлен на рисунке 1.

Рисунок 1 - общий вид датчиков давления типа ТЖИУ406-3000

Схема пломбировки датчиков от несанкционированного доступа представлена

Рисунок 3 - пломба на стопорном винте (под табличкой), предотвращающем снятие корпуса электронного блока

Рисунок 2 - внутренняя пломба на винте клеммной колодки

Знак поверки наносится в паспорт и/или в свидетельство о поверке.

Датчики типа ТЖИУ406-3000 имеют встроенное, метрологически значимое программное обеспечение (ПО) 326F47193. Данное ПО устанавливается в датчиках давления на заводе-изготовителе во время производственного цикла.

ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:

• - для управления работой всей электронной схемой ДД;

• - для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;

• - для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).

ПО использует калибровочную информацию, полученную в процессе калибровки ДД при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.

Основные метрологические и технические характеристики датчиков давления ТЖИУ406-3000 представлены в таблицах 2 - 3.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Примечания:

⁴⁾ Рв - верхний предел измерения данной модели датчика (для датчика ДИВ верхний предел измерения избыточного давления), МПа.

Рн - нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен верхнему пределу измерений разрежения и подставляется со знаком минус), МПа.

Рв мах - максимальный верхний предел измерения данной модели датчика (для датчика ДИВ максимальный верхний предел измерения избыточного давления), МПа.

Рн мах - максимальный нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен максимальному верхнему пределу измерения разрежения и подставляется со знаком минус), МПа.

РР - рабочее избыточное давление, МПа.

Рмах - предельно допускаемое рабочее избыточное давление, МПа.

Таблица 3 - Основные технические характеристики

наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.

Таблица 4 - комплектность средства измерений

Сведения о методиках (методах) измерений приведены в п 1.4.2 Руководства по эксплуатации.

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Государственная поверочная схема для средств измерений избыточного давления, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 1339 от 29.06.2018 г.

Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 140⁷ Па».

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-10⁴ Па.

ТЖИУ.406233.033ТУ. Датчики давления ТЖИУ406-3000. Технические условия.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «20» мая 2021 г. № 796

Сведения

об утвержденных типах средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2021 г. № 796

Лист № 1 Регистрационный № 81754-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны 964871, 964875, SF3B28

Полуприцепы-цистерны 964871,  964875, SF3B28 (далее по тексту - ШЩ)

предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей.

Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня и воздухоотводящим устройством;

• - крышка горловины с заливным люком;

• - клапан дыхательный;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

ППЦ были выпущены в следующих модификациях: 964871, 964875, SF3B28, которые отличаются внешним видом, номинальной вместимостью и снаряженной массой.

Общий вид ППЦ 964871 и SF3B28 представлен на рисунке 1.

Общий вид ППЦ 964875 представлен на рисунке 2.

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в формуляр и паспорт транспортного средства типографским способом.

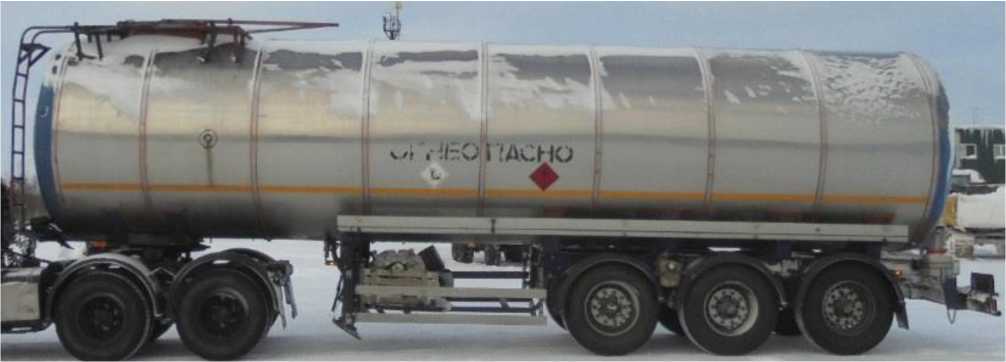

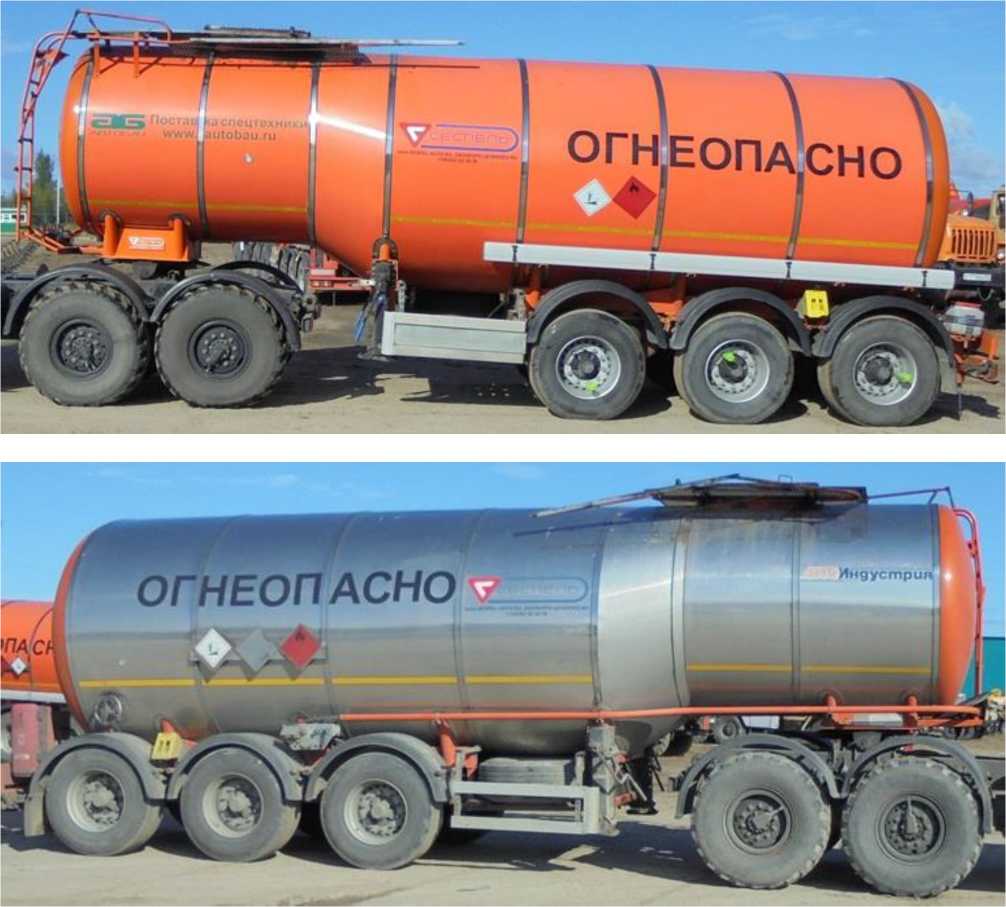

Рисунок 1 - Общий вид ШШ, 964871 и SF3B28

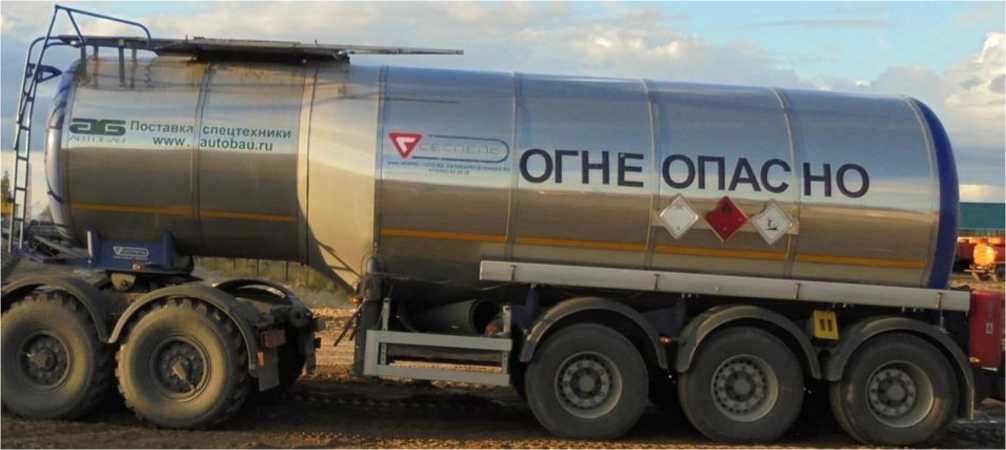

Рисунок 2 - Общий вид ШШ, 964875

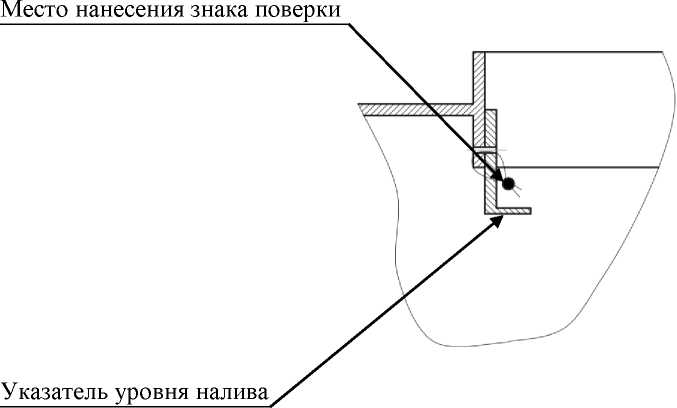

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Программное обеспечение отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 2 формуляра.

Приказ Росстандарта от 07 февраля 2018 г. № 256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» мая 2021 г. № 796

Лист № 1 Регистрационный № 81750-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые МЕТЕР

Счетчики холодной и горячей воды крыльчатые МЕТЕР (далее - счетчики) предназначены для измерений объема питьевой воды и горячей сетевой воды.

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей воды.

Счетчик состоит из измерительной камеры, внутри которой имеется крыльчатка с закрепленным на ней магнитом, и счетного механизма с индикатором.

Поток воды, проходящий через струевыпрямитель, приводит во вращение крыльчатку с закрепленным магнитом. Передача вращения крыльчатки в счётный механизм осуществляется при помощи магнитной связи или прямой передачи без использования магнитной муфты. Счетный механизм преобразует число оборотов крыльчатки в показания объёма воды на индикаторе. Крыльчатка с закрепленным магнитом опционально защищена от воздействия внешнего магнитного поля антимагнитным кольцом.

Счетчики выпускаются в модификациях: одноструйные МЕТЕР СВ и многоструйные МЕТЕР ВК, отличающихся диаметром условного прохода и конструкцией счетного механизма. Счетчики имеют исполнения для измерений объема холодной воды, горячей воды и универсальные для измерений объема холодной и горячей воды.

Структура условного обозначения счетчиков:

МЕТЕР СВ М - 20 Х ИС ШК 190

• 1  23  45678 9

Где:

• 1 - тип прибора;

• 2 - модификация:

СВ - одноструйный счетчик;

ВК - многоструйный счетчик;

• 3 -исполнение счетного механизма:

М - мокроходный,

При отсутствии обозначения счетный механизм является сухоходным;

• 4 - номинальный диаметр;

• 5 - вид водоснабжения:

Х - для холодной воды (от +5 °С до +40 °С);

Г - для горячей воды (от +40 °С до +90 °С);

При отсутствии обозначения типа воды счетчик является универсальным (от +5 °С до +90 °С);

• 6 - дистанционная передача данных:

И - оснащен импульсным выходом для дистанционной передачи данных в автоматизированную систему учета энергоресурсов;

• 7 - класс точности счетчиков по ГОСТ Р 50193.1-92 (класс А, В, С)

• 8 - счетчик со встроенным шаровым краном;

• 9 - длина базы корпуса, мм.

Фотографии общего вида счетчиков приведены на рисунках 1 - 5.

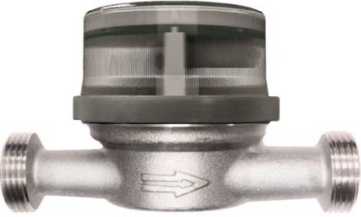

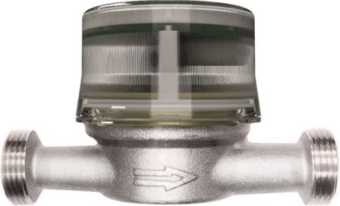

Рисунок 1 - Общий вид счетчиков с неразъёмным кольцом

Рисунок 2 - Общий вид счетчиков с защитным колпаком

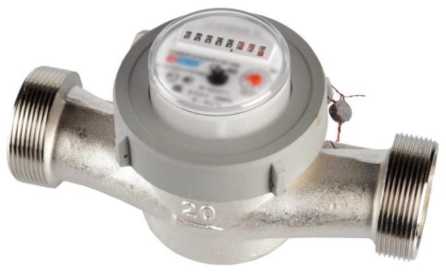

Рисунок 3 - Общий вид одноструйных счетчиков с прижимной гайкой

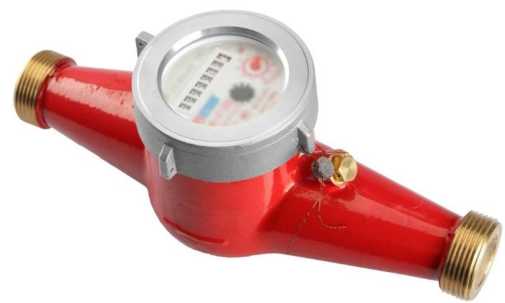

Рисунок 4 - Общий вид многоструйных счетчиков с прижимной гайкой

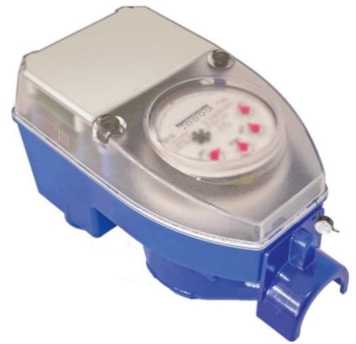

Рисунок 5 - Общий вид счетчиков

с защитным кожухом

Счетный механизм, в зависимости от исполнения корпуса счетчика, соединяется с проточной частью посредством неразъемного кольца (рисунок 1), защитного колпака (рисунок 2), прижимной гайкой (рисунок 3 и рисунок 4) или защитного кожуха (рисунок 5).

Конструкция счетчика с неразъемным кольцом или защитным колпаком обеспечивает защиту от несанкционированного доступа к счетному механизму и элементам счетчика -пломбировка не требуется. Кольцо или защитный колпак выполняют функции защитной (контрольной) пломбы, поскольку получить доступ к элементам счетчика без видимого повреждения кольца или защитного колпака невозможно.

Для обеспечения защиты от несанкционированного доступа к счетному механизму и элементам счетчика в конструкции с защитным кожухом или прижимной гайкой требуется пломбировка.

прижимная гайка и корпус

прижимная гайка и регулировочный винт

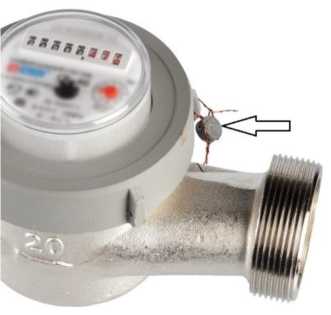

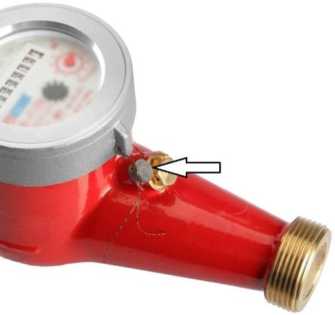

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков показан стрелкой

защитный кожух

Знак поверки наносится на паспорт счётчика и/или на свидетельство о поверке счетчика, а также на свинцовую (пластмассовую) пломбу или специальную мастику. Свинцовая (пластмассовая) пломба устанавливается на прижимную гайку и регулировочный винт или корпус счетчика посредством проволоки. Специальная мастика или пластмассовая пломба устанавливается в углубление защитного кожуха. Место пломбировки счетчиков представлено на рисунке 6.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

наносится на счетчик методом флексографии или лазерной гравировкой и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средств измерений

Таблица 3 - Комплектность счетчиков холодной и горячей воды крыльчатых МЕТЕР

приведены в разделе 7 МЛТК.15151288.020 РЭ «Счетчики холодной и горячей воды крыльчатые МЕТЕР. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. №256)

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ТУ 4213-020-15151288-2020 Счетчики холодной и горячей воды крыльчатые МЕТЕР. Технические условия
