МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 июня 2017 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47086 «Колонки топливораздаточные SK700-2/Horizon>>

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Представительства ООО «Ти-Джи-Эй Индастриз Лимитед» от 17апреля2017 г,№63 и№65 приказываю:

• 1. Внести изменения в описание типа на колонки топливораздаточные SK700-2/Horizon, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50332-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств

измерений №  47086 «Колонки топливораздаточные SK700-2/Horizon»

на последующие 5 лет.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или ин.швидуапьнпму пргдприниматртпл .

  з1 собой.

  4. Контроль за исполь ени

  хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.



  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

  Голубев

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» июня 2017 г. №1410

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные SK700-2/Horizon

Колонки топливораздаточные SK700-2/Horizon предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм²/с (сСт).

Принцип работы колонок топливораздаточных SK700-2/Horizon состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приемный клапан или моноблок подается в счетчик (поршневой или объемно-шнековый), из которого через раздаточный рукав с пистолетом поступает в бак транспортного средства.

Информация о количестве топлива, прошедшего через счетчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2/Horizon, измеренное количество импульсов прямо пропорционально измеренному объему топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.

Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета, либо при нажатии клавиши выбора марки топлива для модификаций колонок, оборудованных данной опцией.

Основными элементами колонки являются:

• - счётчик (измеритель объёма) поршневого типа С+, V+, либо объёмно-шнековый счётчик типа Ecometer;

• - электронно-вычислительное устройство Е101, Sandpiper 2 (Е101), Sandpiper-Apollo производства фирмы «Gilbarco GmbH & Со. KG», Германия;

• - насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;

• - датчик импульсов МЕО 1-04 (G) производства фирмы «Eltomatic», Дания, либо фирмы «Gilbarco GmbH & Со. KG», Германия, или SK700 IS фирмы «Gilbarco GmbH & Со. KG», Германия, или SIP Pulser фирмы Measurement Specialties Inc., США либо фирмы «Gilbarco GmbH & Со. KG», Германия.

• - раздаточный рукав с краном.

В зависимости от комплектации колонки топливораздаточные SK700-2/Horizon могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, клавиатурами предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.

Колонки топливораздаточные SK700-2/Horizon могут быть оснащены системой газовозврата Мех 0831 производства фирмы «Durr Technic GmbH & СО. KG», Vapor Vac или VAPORIX фирмы «Fafnir GmbH», Healy фирмы «Franklin Fueling Systems», или Vapor ТЕК фирмы «Veeder-Root Со», «Gilbarco Inc.».

Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы «Gilbarco Inc.» или «Gilbarco GmbH & СО. KG», что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °C.

Колонки топливораздаточные SK700-2/Horizon в зависимости от исполнения выпускаются одно- или двухсторонние, на каждой из сторон может быть от 1 до 4 раздаточных рукавов.

Колонки топливораздаточные SK700-2/Horizon выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 2,2 бар.

Блок электроники комплектуется электронагревателем для устойчивой работы при отрицательных температурах окружающей среды.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

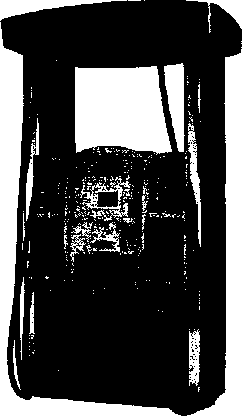

Рисунок 1 - Общий вид средства измерений

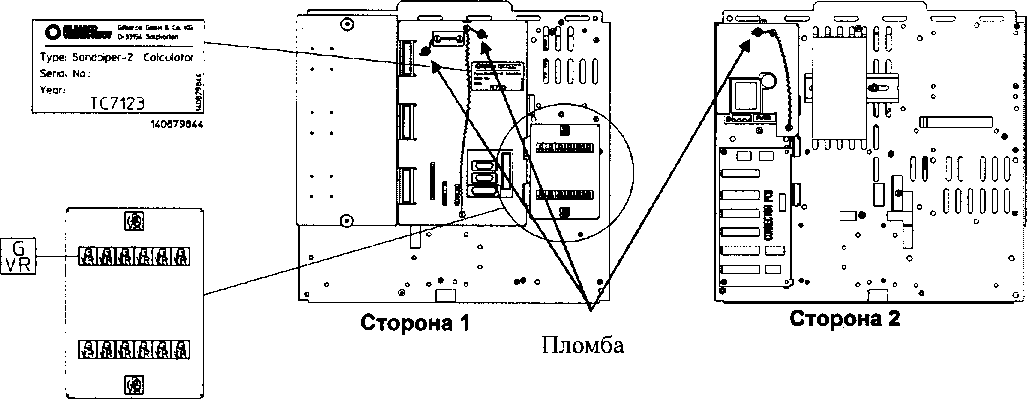

в) Схема пломбировки электронно-вычислительного устройства Sandpiper 2

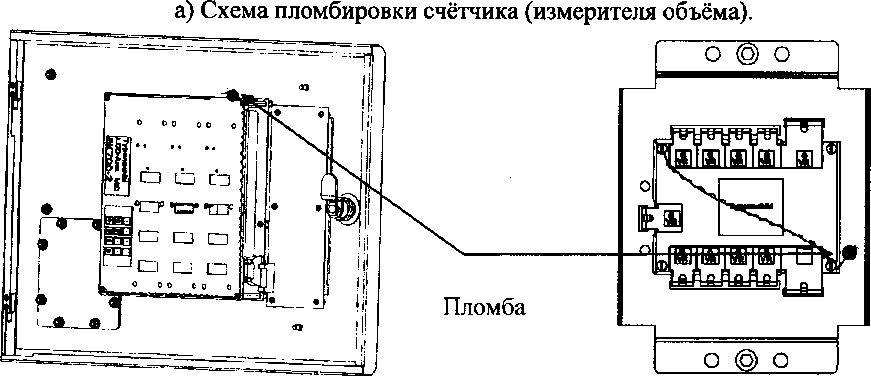

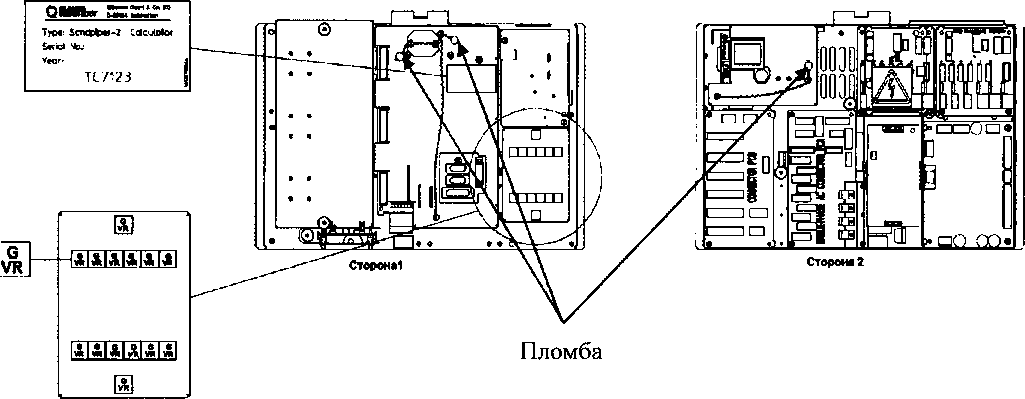

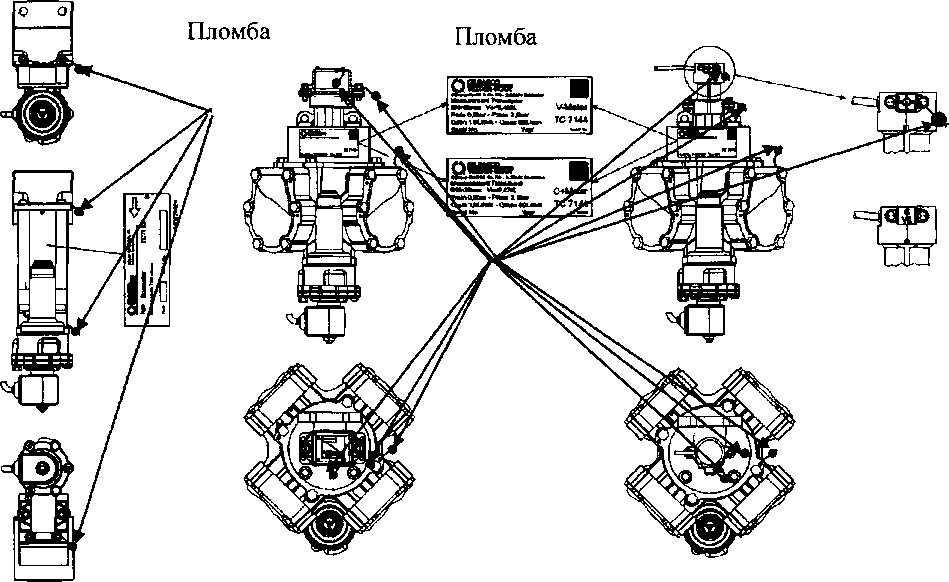

г) Схема пломбировки электронно-вычислительного устройства Sandpiper 2 и Sandpiper-Apollo Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документам МИ 2729-2002 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика первичной поверки» и МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки».

Основные средства поверки:

при первичной поверке:

мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 5, 10, 20, 50, 100 л, погрешность ±0,08 %;

при периодической поверке:

мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 5, 10, 20, 50,100 л, погрешность ±0,1 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт, электронно-вычислительное устройство, датчик импульсов, плату для подключения датчика импульсов (при наличии), счётчик (измеритель объёма) и дисплей суммарного счетчика (при наличии).

приведены в эксплуатационном документе.

Техническая документация «Gilbarco GmbH & Со. KG», Германия

«Gilbarco GmbH & Co. KG», Германия

Адрес: Ferdinand-Henze-Str.,9 D-33154 Salzkotten, Deutschland, Германия

Телефон / факс: +49 (0) 5258 130

Web-сайт: www.gilbarco.com

E-mail: eumarketing@gilbarco.com

Представительство компании «Ти-Джи-Эй Индастриз Лимитед»

ИНН 9909302830

Адрес: Россия, 125167, г. Москва, Ленинградский проспект, дом № 37, корпус 9

Телефон / факс: 8 (495) 664-75-75

Web-сайт: www.gilbarco.com

E-mail: info@ gilbarco.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

Адрес: 117418, г. Москва, Нахимовский пр., 31

Телефон: 8 (495) 544 00 00

Web-сайт: http://www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
