Приказ Росстандарта №2145 от 29.08.2022

№2145 от 29.08.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 356932
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Приказы по основной деятельности по агентству Вн. Приказ № 2145 от 29.08.2022

2022 год
месяц August
сертификация программного обеспечения

3635 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2145

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

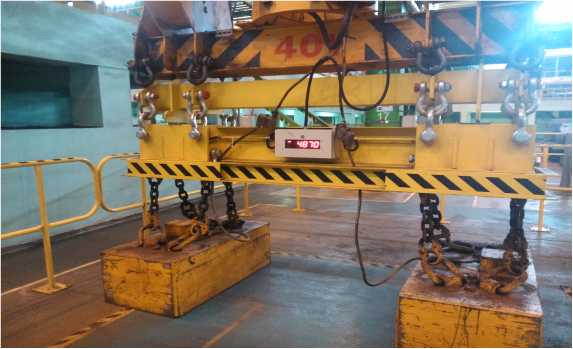

Весы крановые встроенные

КРАБ

58046-14

Приложение

ДА ГОСТ

OIML R 76-12011

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»), г. Новосибирск

Западно-Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

2.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) Балаковской

ТЭЦ-4

001

73508-18

РТ-МП-5547-

550-2018

Общество с ограниченной ответственностью «Инфинити» (ООО «Инфинити»), г. Нижний Новгород

ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова», г. Саратов

3.

Система измерений количества и показателей качества нефти № 618

330/2007

78382-20

НА.ГНМЦ.032

1-19 МП с изменением №1

Т ерриториально -производственное предприятие «РИТЭК-Самара-Нафта» Общество с ограниченной ответственностью «Российская инновационная

ОП ГНМЦ АО «Нефтеавтоматика», г. Казань

топливноэнергетическая компания» (ТПП «РИТЭК-Самара-Нафта» ООО

«РИТЭК»),

г. Самара

4.

Система измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть»

50С

79770-20

НА.ГНМЦ.044

3-20 МП

Публичное акционерное общество «Татнефть» имени В.Д. Шашина (ПАО «Татнефть» им. В.Д. Шашина),

Республика Татарстан, г. Альметьевск

АО

«Нефтеавтоматика», г. Казань

5.

Система измерений количества и показателей качества нефти № 3 ПСП «Ярославль» ООО «Транснефть - Балтика»

01

80125-20

НА.ГНМЦ.049 7-20 МП с изм.

№1

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»), г. Уфа

Акционерное общество «Нефтеавтом атика» (АО «Нефтеавтоматика»), г. Казань

6.

Система измерений количества и показателей качества нефти № 468

01

81798-21

Акционерное общество

«Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»), Краснодарский край, г. Новороссийск, Шесхарис

МП 1184

14-2020

МП 1184-14-2020

с изменением № 1

Общество с ограниченной ответственностью «Тихорецк-Нафта» (ООО «Тихорецк-Нафта», Краснодарский край, пос. Парковый

ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И. Менделеева», г. Казань

7.

Система измерений количества и показателей качества нефти №223 ПСП «Набережные Челны» ПАО «Татнефть»

62Б

82311-21

Публичное акционерное общество «Татнефть» имени В.Д. Шашина (ПАО «Татнефть» им.

В.Д. Шашина), Республика Татарстан, г. Альметьевск

НА.ГНМЦ.054 0-20 МП

Публичное акционерное общество «Татнефть» имени В.Д. Шашина (ПАО «Татнефть» им. В.Д. Шашина),

Республика Татарстан, г. Альметьевск

АО

«Нефтеавтоматика», г. Казань

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2145

Лист № 1 Регистрационный № 78382-20 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 618

Назначение средства измерений

Система измерений количества и показателей качества нефти № 618 (далее по тексту -СИКН) предназначена для автоматического измерения массы нефти при проведении учетных операций при сдаче нефти ТПП «РИТЭК-Самара-Нафта» ООО «РИТЭК» в магистральный нефтепровод АО «Транснефть-Приволга».

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти, реализованного с применением счетчиков-расходомеров массовых.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), щелевого пробозаборного устройства, системы сбора и обработки информации и управления (далее по тексту - СОИ), трубопоршневой поверочной установки (ТПУ).

Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из одной рабочей и одной резервно-контрольной измерительных линий (ИЛ). На входном коллекторе БИЛ установлены следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений) и технические средства:

  • - преобразователи давления измерительные 3051 (регистрационные № 14061-04, № 14061-10, № 14061-15);

  • - пробозаборное устройство щелевого типа;

  • - манометр для точных измерений типа МТИ модели 1246 (регистрационный № 1844-63).

В состав каждой ИЛ входят следующие СИ и технические средства:

  • - преобразователи давления измерительные 3051 (регистрационные № 14061-04, № 14061-10, № 14061-15);

  • - счетчики-расходомеры массовые Micro Motion модели CMF400 (регистрационный № 81622-21);

  • - преобразователи измерительные 644,  3144Р (регистрационные № 14683-04,

№  14683-09) или преобразователи измерительные Rosemount 644, Rosemount 3144Р

(регистрационный № 56381-14) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационные № 22257-05, № 22257-11) или с термопреобразователем сопротивления Rosemount 0065 (регистрационный № 53211-13);

  • - датчики разности давления «Метран-100» (регистрационный № 22235-01) или датчики разности давления Метран-150 (регистрационный № 32854-13);

  • - фильтр фирмы «Plenty» с дренажным краном;

  • - манометр для точных измерений типа МТИ модели 1246 (регистрационный № 1844-63);

  • - термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91).

На выходном коллекторе БИЛ установлены следующие СИ и технические средства:

  • - преобразователи давления измерительные 3051 (регистрационные № 14061-04, № 14061-10, № 14061-15);

  • - преобразователи измерительные 644,  3144Р (регистрационные № 14683-04,

№ 14683-09) или преобразователи измерительные Rosemount 644, Rosemount 3144Р (регистрационный № 56381-14) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационные № 22257-05, № 22257-11) или с термопреобразователем сопротивления Rosemount 0065 (регистрационный № 53211-13);

  • - манометр для точных измерений типа МТИ модели 1246 (регистрационный № 1844-63).

БИК выполняет функции контроля показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

В БИК установлены следующие СИ и технические средства:

  • - преобразователи давления измерительные 3051 (регистрационные № 14061-04, № 14061-10, № 14061-15);

  • - преобразователи плотности жидкости измерительные модели 7835 (регистрационные № 15644-06, № 52638-13);

  • - преобразователи измерительные 644,  3144Р (регистрационные № 14683-04,

№ 14683-09) или преобразователи измерительные Rosemount 644, Rosemount 3144Р (регистрационный № 56381-14) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационные № 22257-05, № 22257-11) или с термопреобразователем сопротивления Rosemount 0065 (регистрационный № 53211-13);

  • - преобразователь плотности и вязкости жидкости измерительный 7829 (регистрационный № 15642-06) или преобразователи плотности и вязкости FVM (регистрационный № 62129-15);

  • - счетчик нефти турбинный МИГ-32Ш (регистрационный № 26776-04);

  • - два влагомера нефти поточные УДВН-1пм (регистрационные № 38648-08, № 14557-15);

  • - анализатор серы рентгеноабсорбционный «SPECTRO 682T-HP» в потоке жидких углеводородов, находящихся под давлением (регистрационный № 32215-06);

  • - два пробоотборника для автоматического отбора проб;

  • - пробоотборник для ручного отбора проб;

  • - манометры для точных измерений типа МТИ модели 1246 (регистрационный № 1844-63);

  • - термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный № 303-91).

В узле ТПУ установлены следующие СИ и технические средства:

  • - установка трубопоршневая «Сапфир М» (регистрационный № 23520-02);

  • - преобразователи измерительные 644,  3144Р (регистрационные № 14683-04,

№ 14683-09) или преобразователи измерительные Rosemount 644, Rosemount 3144Р (регистрационный № 56381-14) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационные № 22257-05, № 22257-11) или с термопреобразователем сопротивления Rosemount 0065 (регистрационный № 53211-13);

  • - преобразователи давления измерительные 3051 (регистрационные № 14061-04, № 14061-10, № 14061-15);

  • - манометры для точных измерений типа МТИ модели 1246 (регистрационный № 1844-63);

  • - термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный № 303-91).

В состав СОИ СИКН входят следующие СИ и технические средства:

  • - комплекс измерительно-вычислительный «ИМЦ-03» (регистрационный № 19240-05);

  • - автоматизированное рабочее место оператора (далее по тексту - АРМ), с реализованном на нем программным обеспечением верхнего уровня «Форвард», оборудованное персональным компьютером со специализированным программным обеспечением и средствами отображения и печати.

СИКН обеспечивает выполнение следующих основных функций:

  • - измерение массового расхода и массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;

  • - вычисление массы нетто нефти как разность массы брутто нефти и массы балласта, используя результаты измерений массовой доли механических примесей и массовой концентрации хлористых солей в лаборатории, массовой доли воды, определенной в лаборатории или определенной по результатам измерений объемной доли воды с помощью влагомера нефти поточного;

  • - измерение в БИК объемной доли воды в нефти, плотности и вязкости нефти;

  • - измерение давления и температуры нефти;

  • - проведение контроля метрологических характеристик и поверки СРМ с применением стационарной ТПУ и ПП;

  • - отбор проб (автоматический и ручной) согласно ГОСТ 2517-2012;

  • - контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

  • - защиту информации от несанкционированного доступа программными средствами.

Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), реализованное в комплексе измерительновычислительном ИМЦ-03 и в АРМ оператора.

Идентификационные данные ПО СИКН приведены в таблицах 1, 2.

Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Т а б л и ц а 1 - Идентификационные данные ПО комплекса измерительно-вычислительного ИМЦ-03

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Нефть.

Преобразователи массового расхода

Номер версии (идентификационный номер) ПО

РХ.350.02.01.00 АВ

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора

ПО

-

Т а б л и ц а 2 - Идентификационные данные ПО АРМ оператора

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ArmA.dll

ArmMX.dll

ArmF.dll

Номер версии (идентификационный номер) ПО

4.0.0.1

4.0.0.2

4.0.0.2

Цифровой идентификатор ПО

8B71AF71

0C7A65BD

96ED4C9B

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

CRC32

Метрологические и технические характеристики

Т а б л и ц а 3 -Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода нефти СИКН, т/ч

от 71 до 255

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

Т а б л и ц а 4 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть

по ГОСТ Р 51858-2002

Характеристики измеряемой среды:

  • - диапазон плотности, кг/м3

  • - диапазон давления, МПа

  • - диапазон температуры, °С

  • - массовая доля воды, %, не более

  • - массовая доля механических примесей, %, не более

  • - массовая концентрация хлористых солей, мг/дм3, не более

  • - вязкость кинематическая, сСт, не более

  • - содержание свободного газа, %

от 780 до 880 от 0,348 до 3,5 от +25,0 до +50,0 0,5

0,05 100 40

не допускается

Режим работы СИКН

периодический

Параметры электропитания:

  • - напряжение питания сети, В

  • - частота питающей сети, Гц

380±38/220±22

50±1

Условия эксплуатации:

- температура окружающей среды, °С

от -40,0 до +50,0

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, час

20 000

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 618, зав. №330/2007

-

1 шт.

Инструкция по эксплуатации СИКН

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе МН 887-2019 «ГСИ. Масса нефти. Методика системой измерений количества и показателей качества нефти №618», ФР.1.29.2019.34641.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 618

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Изготовитель

Общество с ограниченной ответственностью «ИМС Индастриз» (ООО «ИМС Индастриз»)

ИНН 7736545870 Адрес: 117312, г. Москва, ул. Вавилова, д. 47А Телефон (факс): +7 (495) 221-10-50, +7 (495) 221-10-51 Web-сайт: http://www.imsholding.ru

Испытательный центр Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-78-68

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2145

Лист № 1 Регистрационный № 79770-20 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть»

Назначение средства измерений

Система измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть» (далее по тексту - СИКН) предназначена для автоматических измерений массы брутто нефти, определения показателей качества нефти и вычислений массы нетто нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

  • - объёма нефти с помощью преобразователей расхода (ПР), давления и температуры;

  • - плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

Массу нетто нефти определяют, как разность массы брутто нефти и массы балласта. Массу балласта определяют, как сумму масс воды, хлористых солей и механических примесей в нефти.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ), блока стационарной поверочной установки (ПУ), узла подключения передвижной ПУ.

БИЛ состоит из четырех рабочих измерительных линий (ИЛ).

БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517 через пробозаборное устройство.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: устройства измерения параметров жидкости и газа модели 7955 (далее по тексту -устройства 7955), осуществляющие сбор измерительной информации; два автоматизированных рабочих места оператора ПК «CROPOS» (далее по тексту - АРМ оператора), осуществляющие формирование отчетных данных и оснащенные средствами отображения, управления и печати.

Стационарная ПУ предназначена для проведния поверки ПР на ИЛ, а также проведения контроля метрологических характеристик (КМХ) в межповерочном интервале ПР.

Узел подключения передвижной ПУ предназначен для проведния поверки ПР и стационарной ПУ по передвижной ПУ, а также проведения КМХ в межповерочном интервале ПР по передвижной ПУ.

В состав СИКН входят следующие средства измерений (СИ) (регистрационный номер в

Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -регистрационный №)), приведенные в таблице 1.

Т а б л и ц а 1 - Перечень СИ

Наименование и тип средств измерений

Регистрационный №

Преобразователи расхода жидкости турбинные MVTM

16128-01

Датчики давления серии I/A

15863-02

Датчики давления I/A

15863-07

Датчики давления I/A

15863-08

Преобразователи давления измерительные КМ35

71088-18

Преобразователи измерительные RTT20

20248-00

Датчики температуры модели RTT20

54693-13

Датчики температуры 644, 3144P

39539-08

Преобразователи измерительные 644

14683-04

Датчики температуры Rosemount 644, Rosemount 3144P

63889-16

Преобразователи измерительные Rosemount 644, Rosemount 3144Р

56381-14

Термопреобразователи сопротивления платиновые серии 65

22257-01, 22257-11

Термопреобразователи сопротивления Rosemount 0065

53211-13, 69487-17

Датчики температуры TMT142R

63821-16

Преобразователи плотности жидкости измерительные модели 7835

52638-13

Преобразователи плотности жидкости измерительные модели 7835

15644-01

Влагомеры нефти поточные УДВН-1пм

14557-01, 14557-05,

14557-15

Преобразователи плотности и вязкости жидкости измерительные модели 7827

15642-01, 15642-06

Преобразователи плотности и вязкости FVM

62129-15

Счетчики нефти турбинные МИГ

26776-04

Преобразователи расхода турбинные МИГ-М

65199-16

Устройства измерения параметров жидкости и газа модели 7955

15645-01

В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологичесиких режимов работы СИКН.

СИКН обеспечивает выполнение следующих функций:

  • - автоматизированное измерение объемного расхода нефти (м3/ч) в рабочем диапазоне;

  • - автоматизированное вычисление массы брутто нефти (т) и объема нефти (м3) в рабочем диапазоне расхода;

  • - автоматизированное измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;

  • - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

  • - поверка и КМХ ПР по стационарной или передвижной ПУ;

  • - поверка стационарной ПУ по передвижной ПУ;

  • - регистрация и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

  • - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКН не предусмотрено. Знак поверки наносится на свидетельство о поверке СИКН.

Заводской номер наносится на табличку блока СИКН.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), реализованное в устройствах 7955 и АРМ оператора.

Идентификационные данные ПО АРМ оператора и устройств 7955 приведены в таблицах 2 и 3 соответственно.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО АРМ оператора

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DOC.EXE

DENS.EXE

POVERKA.EXE

REPORT.EXE

Номер              версии

(идентификационный номер) ПО

1.0

1.0

1.0

1.0

Цифровой идентификатор ПО

3FFA9330

A233871

931FD8AF

794D0A01

Алгоритм       вычисления

контрольной         суммы

исполняемого кода

CRC32

Т а б л и ц а 3 - Идентификационные данные ПО устройств 7955

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

2540 Iss 4.23.00

Цифровой идентификатор ПО

-

Алгоритм вычисления контрольной суммы исполняемого кода

-

Метрологические и технические характеристики

Т а б л и ц а 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расхода, т/ч (м3/ч)

от 50,4 до 1104,1 (от 60,0 до 1220,0)

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

Т а б л и ц а 5 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть

по ГОСТ Р 51858-2002

Характеристики измеряемой среды:

  • - плотность, кг/м3

  • - давление, МПа

  • - температура, °С

  • - массовая доля воды, %, не более

  • - массовая доля механических примесей, %, не более

  • - массовая концентрация хлористых солей, мг/дм3, не более

  • - содержание свободного газа, %, не более

от 840 до 905 от 0,2 до 4,0 от +5 до +40

0,5

0,05

100

отсутствует

Окончание таблицы 5

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

380±38;220±22

- частота переменного тока, Гц

50±1

Габаритные размеры СИКН, мм, не более:

- БИЛ

- высота

7250

- ширина

12250

- длина

11250

- БИК

- высота

3250

- ширина

3000

- длина

9150

Условия эксплуатации:

- температура окружающей среды, °С

- БИЛ

от -40 до +40

- БИК

от +5 до +35

- блок СОИ

от +15 до +25

- относительная влажность, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч

20 000

Режим работы

непрерывный

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть», зав. № 50С

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

представлены в документе МН 1060 - 2020 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть», ФР.1.29.2020.38571.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Открытое акционерное общество «Нефтеавтоматика» (ОАО «Нефтеавтоматика») (СИКН изготовлена в 2005 г.)

ИНН: 0278005403

Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2145

Лист № 1 Регистрационный № 82311-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти №223 ПСП «Набережные Челны» ПАО «Татнефть»

Назначение средства измерений

Система измерений количества и показателей качества нефти №223 ПСП «Набережные Челны» ПАО «Татнефть» (далее по тексту - СИКН) предназначена для автоматических измерений массы брутто нефти, определения показателей качества нефти и вычислений массы нетто нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

  • - объёма нефти с помощью преобразователей расхода (ПР), давления и температуры;

  • - плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ), блока стационарной поверочной установки (ПУ), узла подключения передвижной ПУ.

БИЛ состоит из трех рабочих измерительных линий (ИЛ).

БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: устройства измерения параметров жидкости и газа модели 7955 (далее по тексту -устройства 7955), осуществляющие сбор измерительной информации и формирование отчетных данных; два автоматизированных рабочих места оператора ПК «CROPOS» (далее по тексту - АРМ оператора), оснащенные средствами отображения, управления и печати.

Стационарная ПУ предназначена для проведния поверки ПР на ИЛ, а также проведения контроля метрологических характеристик (КМХ) в межповерочном интервале ПР.

Узел подключения передвижной ПУ предназначен для проведния поверки ПР и стационарной ПУ по передвижной ПУ.

В составе СИКН входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -регистрационный №)), приведенные в таблице 1.

Т а б л и ц а 1 - Перечень СИ

Наименование и тип средств измерений

Регистрационный №

Преобразователи расхода жидкости турбинные MVTM

16128-01

Преобразователи давления измерительные КМ35

71088-18

Датчики давления серии I/A

15863-02

Датчики давления I/A

15863-07, 15863-08

Датчики температуры 644, 3144P

39539-08

Термопреобразователи сопротивления платиновые серии 65

22257-01, 22257-11

Термопреобразователи сопротивления Rosemount 0065

53211-13, 69487-17

Преобразователи измерительные 644

14683-04

Преобразователи измерительные Rosemount 644, Rosemount 3144Р

56381-14

Датчики температуры Rosemount 644, Rosemount 3144P

63889-16

Преобразователи измерительные RTT20

20248-00

Датчики температуры модели RTT20

54693-13

Датчики температуры TMT142R

63821-16

Преобразователи плотности жидкости измерительные модели 7835

15644-01, 52638-13

Влагомеры нефти поточные УДВН-1пм

14557-01, 14557-05,

14557-15

Преобразователи плотности и вязкости измерительные модели 7827

15642-96

Преобразователи плотности и вязкости жидкости измерительные модели 7827

15642-01, 15642-06

Преобразователи плотности и вязкости FVM

62129-15

Счетчики нефти турбинные МИГ

26776-04

Преобразователи расхода турбинные МИГ-М

65199-16

Устройства измерения параметров жидкости и газа модели 7955

15645-01

В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологичесиких режимов работы СИКН.

СИКН обеспечивает выполнение следующих функций:

  • - автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м3/ч) в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

  • - автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;

  • - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

  • - поверка и КМХ ПР по стационарной или передвижной ПУ;

  • - поверка стационарной ПУ по передвижной ПУ;

  • - регистрация и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

  • - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКН не предусмотрено. Знак поверки наносится на свидетельство о поверке СИКН.

Заводской номер наносится ударным способом на табличку блока СИКН.

Программное обеспечение

СИКН обеспечивает выполнение функций СИКН и реализовано в АРМ оператора и устройствах 7955. Идентификационные данные ПО устройств 7955 и АРМ оператора приведены в таблицах 2 и 3 соответственно.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные Г

О АРМ оператора

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DOC.EXE

POVERKA.EXE

REPORT.EXE

Номер версии ПО

1.0

1.0

1.0

Цифровой идентификатор ПО

682372С

4Е133097

554Е4ВЕА

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

Т

а б л и ц а 3 - Идентификационные данные ПО устройств 7955

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

4.23.00

Цифровой идентификатор ПО

429B8CD0

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

Метрологические и технические характеристики

Т а б л и ц а 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расхода, т/ч (м3/ч)

от 205,2 до 564,2 (от 240,0 до 620,0)

Пределы допускаемой относительной погрешности:

- измерений массы брутто нефти, %

±0,25

- измерений массы нетто нефти, %

±0,35

Т а б л и ц а 5 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть

по ГОСТ Р 51858-2002

Характеристики измеряемой среды:

  • - плотность, кг/м3

  • - давление, МПа

  • - температура, °С

  • - массовая доля воды, %, не более

  • - массовая доля механических примесей, %, не более

  • - массовая концентрация хлористых солей, мг/дм3, не более

  • - содержание свободного газа, %, не более

  • - вязкость кинематическая при 20°С, мм2/с, не более

  • - давление насыщенных паров, кПа (мм рт. ст.), не более

от 855 до 910 от 0,21 до 0,65 от +5 до +30 0,5

0,05

100 отсутствует

30

66,7 (500)

П Продолжение таблицы 5

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

380±38; 220±22

- частота переменного тока, Гц

50±1

Условия эксплуатации:

- температура окружающей среды, °С - блок измерительных линий

от -40 до +40

- блок измерений показателей качества нефти

от +5 до +35

- система сбора и обработки информации

от +15 до +35

- относительная влажность, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч

20 000

Режим работы СИКН

непрерывный

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти №223 ПСП «Набережные Челны» ПАО «Татнефть», зав. № 62Б

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

представлены в документе МН 1070-2020 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 223 ПСП «Набережные Челны», ФР.1.29.2021.40625.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Публичное акционерное общество «Татнефть» имени В.Д. Шашина (ПАО «Татнефть» им. В.Д. Шашина)

ИНН 1644003838

Адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Ленина, д. 75

Изготовитель

Открытое акционерное общество «Нефтеавтоматика» (ОАО «Нефтеавтоматика») (СИКН изготовлена в 2005 г.)

ИНН 0278005403

Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2145

Лист № 1 Регистрационный № 81798-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 468

Назначение средства измерений

Система измерений количества и показателей качества нефти № 468 (далее по тексту -СИКН) предназначена для автоматизированных измерений массы нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти.

При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователей расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

Массу нетто нефти вычисляет комплекс измерительно-вычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти, системы сбора и обработки информации. В вышеприведенные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерении параметров качества нефти, а так же контроле технологических режимов работы СИКН.

Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Измерительные компоненты СИКН, приведены в таблице 1.

Таблица 1- Состав СИКН

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Счетчики жидкости камерные лопастные Smith Meter исполнения К12 модели S3

64790-16

Преобразователи давления измерительные АИР-20/М2

63044-16

Датчики температуры TMT142R

63821-16

Влагомеры нефти поточные УДВН-1пм

14557-15

Комплекс измерительно-вычислительный ТН-01

67527-17

Преобразователь плотности и расхода CDM

63515-16

Преобразователь плотности жидкости ТН-Плотномер-25-6,3

76669-19

Преобразователи плотности и вязкости FVM

62129-15

Расходомер-счетчик ультразвуковой OPTISONIC 3400

57762-14

Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT

47395-17

Термопреобразователи универсальные ТПУ 0304

50519-17

*Далее по тексту - ИВК

В состав СИКН входят показывающие средства измерений давления и температуры.

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматические измерения объема нефти в рабочем диапазоне расхода;

  • - автоматизированные измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода;

  • - автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости нефти, объемной доли воды в нефти, массовой доли серы в нефти;

  • - измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;

  • - проведение контроля метрологических характеристик и поверки счетчиков жидкости камерных лопастных Smith Meter исполнения К12 модели S3 с применением трубопоршневой установки;

  • - проведение контроля метрологических характеристик рабочих счетчиков жидкости камерных лопастных Smith Meter исполнения К12 модели S3 с применением счетчика жидкости камерного лопастного Smith Meter исполнения К12 модели S3, применяемого в качестве контрольного;

  • - автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;

  • - вычисление массы нетто нефти;

  • - автоматическое регулирование расхода нефти через блок измерений показателей качества нефти для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - автоматический и ручной отбор проб;

  • - защита информации от несанкционированного доступа;

  • - регистрация и хранение результатов измерений, формирование отчетов. Пломбирование СИКН не предусмотрено.

Нанесение знака поверки на СИКН не предусмотрено.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора и обеспечивает реализацию функций СИКН. ПО ИВК и АРМ оператора настроено для работы в СИКН и испытано. Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogConverter.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

d1d130e5

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

6ae1b72f

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.1.18

Цифровой идентификатор ПО

1994df0b

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.1.20

Цифровой идентификатор ПО

6aa13875

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.1.11

Цифровой идентификатор ПО

4bc442dc

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.1.28

Цифровой идентификатор ПО

58049d20

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.1.3

Цифровой идентификатор ПО

29c26fcf

Идентификационные данные (признаки)

Значение

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.6.1.6

Цифровой идентификатор ПО

c134dd0

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.1.5

Цифровой идентификатор ПО

5e6ec20d

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.1.4

Цифровой идентификатор ПО

86fff286

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

f3578252

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.1.1.12

Цифровой идентификатор ПО

e2edee82

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.1.17

Цифровой идентификатор ПО

5b181d66

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PP AREOM. app

Номер версии (идентификационный номер) ПО

1.3.3.1

Цифровой идентификатор ПО

62b3744e

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.5

Цифровой идентификатор ПО

c5136609

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c25888d2

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.1.50

Цифровой идентификатор ПО

4ecfdc10

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH MPR MPR. app

Номер версии (идентификационный номер) ПО

1.1.1.4

Цифровой идентификатор ПО

82dd84f8

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.14

Цифровой идентификатор ПО

c14a276b

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

8da9f5c4

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

41986ac5

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.2.1

Цифровой идентификатор ПО

adde66ed

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.1.2

Цифровой идентификатор ПО

2a3adf03

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c73ae7b9

Идентификационные данные (признаки)

Значение

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.1.34

Цифровой идентификатор ПО

df6e758c

Алгоритм вычисления цифрового идентификатора

CRC32

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.33

Цифровой идентификатор ПО

37cc413a

Алгоритм вычисления цифрового идентификатора

CRC32

Примечания

  • 1 Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

  • 2 Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

Метрологические и технические характеристики

Основные метрологические и технические характеристики СИКН, в том числе показатели точности и физико-химические показатели измеряемой среды, приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений объемного расхода нефти*, м3

от 400 до 2100

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений

Таблица 4 - Технические характеристики СИКН и физико-химические показатели

измеряемой среды

Наименование характеристики

Значение

Количество измерительных линий, шт.

3

(2 рабочие, 1 контрольно-резервная)

Избыточное давление нефти, МПа

  • - рабочее

  • - максимально допустимое

от 0,2 до 0,8

1,6

Режим работы СИКН

периодический

Наименование характеристики

Значение

Параметры измеряемой среды:

- измеряемая среда

нефть

по ГОСТ Р 51858-2002 (ГОСТ 31378-2009)

«Нефть. Общие технические условия»

- температура, °С

от +6 до +36

- плотность в рабочем диапазоне температуры,

кг/м3

от 760 до 950

- вязкость кинематическая в рабочем диапазоне

температуры, мм2

от 6,0 до 50,0

- массовая доля воды, %, не более

0,5

- массовая доля механических примесей, %, не

более

0,05

- массовая концентрация хлористых солей,

мг/дм3, не более

100

- массовая доля серы, %, не более

1,8

- давление насыщенных паров, кПа (мм рт. ст.),

не более

66,7 (500)

- содержание свободного газа

не допускается

Параметры электрического питания:

- напряжение переменного тока, В

380±38, трехфазное

220±22, однофазное

- частота переменного тока, Г ц

50±1

Условия эксплуатации:

- температура окружающей среды, °С

от -32 до +42

- атмосферное давление, кПа

от 84,0 до 106,0

- относительная влажность воздуха в

помещениях, где установлено оборудование СИКН, %

от 30,0 до 80,0

Срок службы, лет, не менее

10

Средняя наработка на отказ, ч

20000

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений Комплектность СИКН приведена в таблице 5.

Таблица 5 - Комплектность СИКН

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 468, заводской № 01

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерения количества и показателей качества нефти № 468 ПСП ООО «Тихорецк-Нафта», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.39174.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Черноморские магистральные нефтепроводы»

(АО «Черномортранснефть»)

Адрес: 353911, Краснодарский край, г. Новороссийск, Шесхарис

ИНН: 2315072242

Изготовитель

Акционерное общество «Транснефть - Метрология»

(АО «Транснефть - Метрология»)

Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр. 2

ИНН: 7723107453

Телефон: 8(495) 950-87-00

Факс: 8(495) 950-85-97

E-mail: cmo@cmo.transneft.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева)

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19

Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2145

Лист № 1

Всего листов 5

Регистрационный № 58046-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые встроенные КРАБ

Назначение средства измерений

Весы крановые встроенные КРАБ (далее - весы) предназначены для измерения массы грузов, транспортируемых на грузозахватных механизмах подъемных устройств.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства (ГПУ), весоизмерительного прибора, аккумуляторной батареи и пульта дистанционного управления. ГПУ представляет собой траверсу, встраиваемую в грузозахватное приспособление крана. На траверсе расположены от одного до двух весоизмерительных модулей.

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого объекта в аналоговый электрический сигнал, изменяющийся пропорционально массе грузов. Сигналы с датчиков преобразуются в цифровые при помощи весоизмерительного прибора, скомпонованного в защитном обогреваемом шкафу (с поддержкой температуры не ниже 0°С). Результаты взвешивания в единицах массы передаются по радиоканалу на периферийные устройства (выносное табло, ПК). Управление весами осуществляется с помощью дистанционного пульта управления.

В весах применяются следующие модули:

  • - датчики весоизмерительные тензорезисторные RTN (регистрационный №21175-13);

  • - датчики весоизмерительные SB2 (регистрационный №63476-16);

  • - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSE (регистрационный №75819-19);

  • -   датчики весоизмерительные тензорезисторные М модификации М70 (регистрационный №53673-13);

  • - приборы весоизмерительные WE модификации WE2110; WE2111 (регистрационный №61808-15);

  • - электронный блок измерения СошрЫе Digital Display производства фирмы «EHP Wagetechnik GmbH», Германия (далее - прибор);

  • - электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск (далее - прибор).

Структура условного обозначения весов: КРАБ - Max - [1],

где: Max - максимальная нагрузка, т;

[1] - тип датчика (RTN, SB2, М, ZS).

Общий вид весов КРАБ представлен на рисунке 1.

Приказ Росстандарта №2145 от 29.08.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид весов КРАБ

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки) на корпусе прибора, а также дополнительным паролем доступа. Для прибора Complete Digital Display и DataVes-18 переключатель режимов настройки весов доступен только при открытом корпусе прибора, а в исполнении без корпуса - при открытой пластине верхней крышки прибора. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

Схемы пломбирования приборов от несанкционированного доступа представлены на рисунке 2. Знак поверки на прибор не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками.

Приказ Росстандарта №2145 от 29.08.2022, https://oei-analitika.ru

WE2111

Приказ Росстандарта №2145 от 29.08.2022, https://oei-analitika.ru

Место нанесения разрушаемой наклейки

Приказ Росстандарта №2145 от 29.08.2022, https://oei-analitika.ru

Место нанесения разрушаемой наклейки

WE2110

Приказ Росстандарта №2145 от 29.08.2022, https://oei-analitika.ru

Исполнение в корпусе

Место нанесения пломбы

Приказ Росстандарта №2145 от 29.08.2022, https://oei-analitika.ru
Приказ Росстандарта №2145 от 29.08.2022, https://oei-analitika.ru

Исполнение без корпуса

Complete Digital Display

Место нанесения пломбы

Приказ Росстандарта №2145 от 29.08.2022, https://oei-analitika.ru

DataVes-18

Рисунок 2 - Схемы пломбирования приборов

Общий вид маркировочной таблички приведен на рисунке 3

ООО "ИнтерВес"

Весы крановые встроенные КРАБ-15-М

Мах 15000 кг

№ 02066 <---

Min 100 кг

год выпуска 2021

е    5 кг

Температура -30/+40

г.Новосибирск www.interves.ru

бЭ

сделано в России

Место нанесения заводского номера

Рисунок 3 - Общий вид маркировочной таблички

Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.

Программное обеспечение

Программное обеспечение (далее ПО) приборов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов или по запросу через меню ПО прибора.

Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

WE2110

WE2111

СошрЫе

Digital

Display

DataVes-18

Идентификационное наименование ПО

WE2110

WE2111

LAH

ELF

Номер версии (идентификационный номер) ПО

P54i

v1.0x*

12.ХХ*

02.07

Цифровой идентификатор ПО

отсутствует, исполняемый код недоступен

-

* - обозначения «х» и «ХХ» не относятся к метрологически значимому ПО

Метрологические и технические характеристики

Класс точности весов по ГОСТ OIML R-76-1-2011....................................III (средний)

Значения максимальной нагрузки весов (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Мах, т

Min, т

e=d, кг

n

Для нагрузки m, т

mpe, кг

1

2

3

4

5

6

5

0,04

2

2500

0,04 < m < 1

±1,0

1 < m < 4

±2,0

4 < m < 5

±3,0

10

0,1

5

2000

0,1 < m < 2,5

±2,5

2,5 < m < 10

±5,0

Окончание табл. 2

1

2

3

4

5

6

15

0,1

5

3000

0,1 < m < 2,5

±2,5

2,5 < m < 10

±5,0

10 < m < 15

±7,5

30

0,2

10

3000

0,2 < m < 5

±5

5 < m < 20

±10

20 < m < 30

±15

50

0,4

20

2500

0,4 < m < 10

±10

10 < m < 40

±20

40 < m < 50

±30

80

1

50

1600

1 < m < 25

±25

25 < m < 80

±50

100

1

50

2000

1 < m < 25

±25

25 < m < 100

±50

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики весов

Наименование характеристики

Значение

Диапазон рабочих температур, °С: - для ГПУ весов модификаций:

  • - КРАБ-Max-RTN;

  • - KPAB-Max-SB2; КРАБ-Max-M

  • - КРАБ-Max-ZS

  • - для приборов

от -30 до +50 от -30 до +40 от -40 до +40 от -10 до +40

Диапазон устройства выборки массы тары, % от Max

от 0 до 90

Пределы допускаемой погрешности устройства установки на нуль

± 0,25 е

Потребляемая мощность, не более, В • А

10

Электрическое питание весов осуществляется от аккумуляторной батареи напряжением постоянного тока, В

от 6 до 24

Вероятность безотказной работы за 2000 ч, не менее

0,92

Средний срок службы, лет, не менее

10

Таблица 4 - Габаритные размеры и масса весов

Max, т

Габаритные размеры весов (ДхШ*В), не более, мм

Масса весов, кг не более

5

8000x700x1000

1500

10

8000x700x1000

2500

15

8000x700x1000

2500

30, 50

10000x900x1200

6000

80, 100

12000x1200x2000

15000

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на боковой стенке защитного шкафа, и на титульный лист Руководства по эксплуатации типографским способом.

Лист № 5

Всего листов 5 Комплектность средства измерений

Таблица 5 - Комплектность весов

Наименование

Количество

1 Весы КРАБ в сборе

1 комплект

2 Пульт управления

1 шт.

3 Зарядное устройство (опционально)

1 шт.

4 Эксплуатационная документация:

  • - Руководство по эксплуатации весов ИВПС.404432.250 РЭ с изм. 2;

  • - Паспорт весов ИВПС.404432.250 ПС;

  • - Руководство по эксплуатации на прибор

1 комплект

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Весы крановые встроеные КРАБ. Руководство по эксплуатации. ИВПС.404432.250 РЭ с изменением 2», раздел 9 «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ OIML R-76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818.

Изготовитель

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)

ИНН 5408235640

Адрес: 630090, г. Новосибирск, ул. Кутателадзе, 4г, офис 245

Тел./факс: +7 (383) 363-19-54; +7 (383) 363-36-21

Е-mail: info@interves.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2145

Лист № 1 Регистрационный № 80125-20 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 3 ПСП «Ярославль» ООО «Транснефть - Балтика»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 3 ПСП «Ярославль» ООО «Транснефть - Балтика» (далее- СИКН) предназначена для автоматизированного определения массы нефти.

Описание средства измерений

Принцип действия СИКН основан на косвенном методе динамических измерений массы нефти.

При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователя объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя объемного расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы контроллера измерительно-вычислительного FloBoss S600+, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК) метрологические характеристики которых определяются комплектным методом.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК), узла регулирования давления, системы сбора, обработки информации и управления (далее - СОИ) и системы дренажа нефти. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

БИЛ состоит из трех рабочих измерительных линии (ИЛ) и двух резервных ИЛ.

БИК выполняет функции контроля показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

2

Преобразователи расхода жидкости турбинные HELIFLU

TZ-N с Ду 16... 500 мм (далее - ПР)

15427-01

Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 16.500 мм

15427-06

Преобразователи измерительные 644, 3144P, 3244MV

14683-04

Датчики температуры 644, 3144P

39539-08

Преобразователи измерительные 644, 3144P

14683-09

Преобразователи измерительные Rosemount 644, Rosemount 3144P

56381-14

Термопреобразователи сопротивления Rosemount 0065

53211-13

Преобразователи давления измерительные 3051

14061-99

Преобразователи давления измерительные 3051

14061-15

Манометры,    вакуумметры    и    мановакуумметры

показывающие для точных измерений МПТИ, ВПТИ и МВПТИ

26803-11

Манометры, вакуумметры и мановакуумметры для точных измерений типа МТИ и ВТИ

1844-63

Манометры, вакуумметры и мановакуумметры для точных измерений типа МТИ и ВТИ

1844-15

Термометры электронные «ExT-01»

44307-10

Термометры ртутные стеклянные лабораторные ТЛ-4

303-91

Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300

48218-11

Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7846, 7847

15644-01

Преобразователи плотности и вязкости жидкости измерительные моделей 7827, 7828, 7829

15642-01

Преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829)

15642-06

Влагомер нефти поточный УДВН-1пм

14557-01

Влагомеры нефти поточные УДВН-1пм

14557-15

Анализаторы серы модели ASOMA 682T-HP-EX,

ASOMA682T-HP

50181-12

Контроллеры измерительные FloBoss S600+ (заводские №№ 18361865, 18361866)

81438-21

СИКН обеспечивает выполнение следующих функций:

  • - автоматическое измерение массы брутто нефти по каждой ИЛ и по СИКН в целом по результатам измерений объема нефти по каждой ИЛ и плотности нефти и приведение измеренных значений к стандартным условиям;

  • - автоматическое измерение объема, давления, температуры, плотности, вязкости, содержания воды в нефти, содержания серы в нефти;

- автоматическое вычисление массы нетто нефти по каждой ИЛ и по СИКН в целом с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

- формирование и печать отчетных документов;

- дистанционное и местное управление запорной и регулирующей арматурой, циркуляционными насосами и другим оборудованием;

- автоматический контроль, индикацию, сигнализацию предельных значений технологических параметров;

- поверку и контроль метрологических характеристик ПР по стационарной поверочной установке;

- автоматический отбор объединенной пробы нефти;

- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКН, в соответствии с МИ 3002-2006.

Знак поверки наносится на свидетельство о поверке СИКН.

Заводской номер СИКН указан в инструкции по эксплуатации.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), реализованное в контроллерах измерительных FloBoss S600+ (далее - контроллеры) и в ПО ПК «Cropos».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО контроллеров и ПК «Cropos» приведены в таблице 2.

Т а б л и ц а 2 - Идентификационные данные ПО ИВК и АРМ оператора

Идентификационные данные (признаки)

Значение

контроллеры

ПК «Cropos»

Идентификационное наименование ПО

LinuxBinary.app

metrology.dll

Номер версии (идентификационный номер) ПО

06.25/25

1.0

Цифровой идентификатор ПО

1990

A1C753F7

Алгоритм вычисления цифрового идентификатора

CRC16

CRC32

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода, м3

от 3501} до 4800

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

1 - при вязкости нефти от 43 до 65 мм2/с минимальное значение расхода составляет 400 м3/ч, при вязкости от 66 до 90 мм2/с - 500 м3/ч, при вязкости от 91 до 140 мм2/с - 667 м3/ч, при вязкости от 141 до 200 мм2/с - 533,6 м3

Т а б л и ц а 4 - Состав и основные метрологические характеристики вспомогательных ИК с комплектным методом определения метрологических характеристик

Номер ИК

Наименование ИК

Количество ИК

(место

установки)

Состав ИК

Диапазон измерений

Пределы допускаемой погрешности

ИК

Первичный измерительный преобразователь

Вторичная часть

1

2

3

4

5

6

7

1-36

ИК

силы тока

36 (СОИ)

Аналоговые входы контроллеров измерительных FloBoss S600+

от 4 до

20 мА

±0,04 %

(приведенная)

37-45

ИК

частоты

9

(СОИ)

Частотные входы контроллеров измерительных FloBoss S600+

от 1 до

10000 Гц

±0,1 Гц (абсолютная )

46-57

ИК

количества импульсов

12 (СОИ)

Импульсные входы контроллеров измерительных FloBoss S600+

от 1 до 16^ 106 имп.

(диапазон частот от 1 до 10000 Гц)

±1 имп. (абсолютная , на каждые 10000 имп.)

ИК вычисления расхода, объема и массы

5

(СОИ)

Контроллеры измерительные FloBoss S600+

±0,01 % (относительная)

а б л и ц а 5 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных линий, шт.

5 (3 рабочих, 2 резервных)

Режим работы СИКН

непрерывный

Режим управления:

  • - запорной арматурой блока измерительных линий

  • - регуляторами расхода

автоматизированный / ручной автоматический / ручной

Избыточное давление нефти, МПа

от 0,2 до 1,6

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

380±38 трёхфазное

220±22 однофазное

50±1

Средняя наработка на отказ, ч

20000

Средний срок службы, лет, не менее

10

Продолжение таблицы 5

Измеряемая среда

нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

Физико-химические свойства измеряемой среды:

- плотность в рабочем диапазоне температуры, кг/м3

от 850 до 950

- вязкость кинематическая, мм2

от 9 до 100

- температура, °С

от +1 до +40

- массовая доля воды, %, не более

1,0

- массовая доля механических примесей, %, не более

0,05

- массовая концентрация хлористых солей, мг/дм3

300

- давление насыщенных паров при максимальной

температуре измеряемой среды, кПа, (мм рт. ст.)

66,7 (500)

- массовая доля сероводорода, млн-1 (ppm), не более

100

- массовая доля серы, %, не более

5,0

- массовая доля метил- и этилмеркаптанов в сумме, млн-1

(ppm), не более

100

- содержание свободного газа

не допускается

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 3 ПСП «Ярославль» ООО «Транснефть - Балтика», зав. № 01

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе: МН 855-2019 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 3 ПСП «Ярославль» ООО «Транснефть -Балтика», ФР.1.29.2019.35493.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН: 0278005403.

Адрес: 450005, Республика Башкортостан, г. Уфа, 50-летия Октября ул., д. 24

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «29» августа 2022 г. № 2145

Лист № 1 Регистрационный № 73508-18 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Балаковской ТЭЦ-4

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Балаковской ТЭЦ-4 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерения.

Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни:

первый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее по тексту - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) на основе контроллера многофункционального ARIS MT200, регистрационный номер в Федеральном информационном фонде 53992-13 (Рег. № 53992-13), систему обеспечения единого времени (СОЕВ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование;

третий уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК с установленным серверным программным обеспечением ПО «Энергосфера», автоматизированные рабочие места (АРМ) персонала, а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижних уровней, ее обработку и хранение.

АИИС КУЭ решает следующие задачи:

  • - измерение 30-минутных приращений активной и реактивной электроэнергии;

  • - периодический (не реже 1 раза в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

  • - хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

- передача результатов измерений Коммерческому оператору торговой системы оптового рынка электроэнергии и мощности и в организации-участники оптового рынка электроэнергии и мощности;

- предоставление дистанционного доступа к результатам и средствам измерений по запросу Коммерческого оператора торговой системы оптового рынка электроэнергии и мощности;

- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей);

- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

- конфигурирование и настройка параметров АИИС КУЭ;

- ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ);

- передача журналов событий счетчиков в базу данных ИВК.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 минут.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где производится сбор и хранение результатов измерений. Далее информация поступает на ИВК.

УСПД с периодичностью не реже одного раза в сутки автоматически проводит сбор результатов измерений и состояния счетчиков электрической энергии по проводным и беспроводным линиям связи.

Сервер ИВК с периодичностью не реже одного раза в сутки производит автоматический опрос УСПД. На уровне ИВК системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Информация с сервера ИВК может быть получена на автоматизированные рабочие места (АРМ) по локальной вычислительной сети (ЛВС) предприятия.

Сервер ИВК АИИС КУЭ один раз в сутки автоматически (или по команде оператора) формирует и передает результаты измерений в XML-формате по электронной почте в программно-аппаратный комплекс (ПАК) коммерческого оператора (АО «АТС», АО «СО ЕЭС») и организациям-участникам оптового рынка электроэнергии и мощности с электронной цифровой подписью.

Каналы связи не вносят дополнительных погрешностей в измеренные значения электроэнергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя источник сигналов эталонного времени на базе GPS-приемника, входящего в состав УСПД. Сличение шкалы времени ИВК и УСПД, осуществляется при каждом сеансе связи, но не реже одного раза в сутки. Корректировка шкалы времени ИВК осуществляется УСПД при расхождении часов ИВК и УСПД более ± 2 с. Часы счетчиков синхронизируются от часов УСПД при каждом сеансе связи, но не реже чем одного раза в сутки, коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ± 3 с.

АИИС КУЭ не имеет модификаций. Доступ к элементам и средствам измерений, к местам настройки (регулировки) ограничен на всех уровнях при помощи механических способов защиты (или программных методов защиты).

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер в виде цифрового обозначения указан в паспорте-формуляре на АИИС

КУЭ.

Программное обеспечение

В состав программного обеспечения (ПО) АИИС КУЭ входит ПО счетчиков, ПО сервера ИВК, УСПД, ПО АРМ на основе специализированного программного пакета - программный комплекс «Энергосфера» (ПО «Энергосфера»).

Таблица 1 - Идентификационные данные программного обеспечения «Энергосфера»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО «Энергосфера»

Номер версии (идентификационный номер) ПО

не ниже 8 (1.1.1.1)

Цифровой идентификатор ПО (MD5) для 32-разрядного сервера опроса

CBEB6F6CA69318BED976E08A2BB7814B

Другие идентификационные данные, если имеются

pso_metr.dll

ПО «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3.

Уровень защиты программного обеспечения «высокий» в соответствии с           Р

50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав первого и второго уровней ИК

№ ИК

Наименование ИК

Состав первого и второго уровней ИК

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

ИВКЭ

1

2

3

4

5

6

1

Балаковская ТЭЦ-4

Генератор 1

ТЛШ-10

КТ 0,5S Ктт = 5000/5

Рег. № 64182-16

НОЛ-10

КТ 0,5

Ктн = 10000/100

Рег. № 66629-17

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ARIS MT200, Рег. № 53992-13

2

Балаковская ТЭЦ-4

Генератор 2

ТЛШ-10

КТ 0,5S Ктт = 5000/5

Рег. № 64182-16

НОЛ-10

КТ 0,5

Ктн = 10000/100

Рег. № 66629-17

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

3

Балаковская ТЭЦ-4

Генератор 4

ТЛШ-10

КТ 0,5S Ктт = 5000/5

Рег. № 64182-16

ЗНОЛ.06-10 КТ 0,5 Ктн = (10000/^3)/(100/^3)

Рег. № 46738-11

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

4

Балаковская ТЭЦ-4

Генератор 5

ТШВ-15

КТ 0,5 Ктт = 8000/5

Рег. № 1836-63

НТМИ-6

КТ 0,5

Ктн = 6000/100

Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

5

Балаковская ТЭЦ-4

Генератор 6

ТШВ-15

КТ 0,5

Ктт = 8000/5

Рег. № 1836-63

НТМИ-6

КТ 0,5 Ктн = 6000/100 Рег. № 831-53

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

1

2

3

4

5

6

6

Балаковская ТЭЦ-4

Генератор 7

ТШВ-15

КТ 0,5

Ктт = 8000/5

Рег. № 1836-63

ЗНОЛ.06-10

КТ 0,5 Ктн =

(10000/^3)/(100/^3)

Рег. № 46738-11

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ARIS

MT200,

Рег. №

53992-13

7

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 43Б

ТВЛМ-10

КТ 0,5

Ктт = 200/5 Рег. № 45040-10

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

8

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 14А

ТВЛМ-10

КТ 0,5

Ктт = 200/5 Рег. № 1856-63

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

9

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 23А

ТВЛМ-10

КТ 0,5

Ктт = 600/5 Рег. № 1856-63

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

10

Балаковская ТЭЦ-

4, ГРУ-10 кВ, яч. 8

ТЛШ-10

КТ 0,5S

Ктт = 5000/5 Рег. № 64182-16

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

11

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч.

30

ТЛШ-10

КТ 0,5S

Ктт = 5000/5 Рег. № 64182-16

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

12

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 37А

ТПОЛ-10

КТ 0,5

Ктт = 600/5 Рег. № 1261-59

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

13

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 13А

ТВЛМ-10

КТ 0,5

Ктт = 600/5

Рег. № 1856-63

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

14

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 23Б

ТВЛМ-10

КТ 0,5

Ктт = 600/5 Рег. № 1856-63

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

15

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 43А

ТПЛ-10

КТ 0,5 Ктт = 400/5 Рег. № 1276-59

НОЛ-СЭЩ-10

КТ 0,2 Ктн =

(10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03

КТ 0,2S/0,5

Рег. № 27524-04

1

2

3

4

5

6

16

Балаковская ТЭЦ-4, ВЛ-110 кВ ТЭЦ - Балаковская 1 ц.

ТГФ110

КТ 0,2S

Ктт = 1000/5 Рег. № 16635-05

НАМИ-110 УХЛ1

КТ 0,2 Ктн = (110000/^3)/(100/^3)

Рег. № 24218-03

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

17

Балаковская ТЭЦ-4, ВЛ-110 кВ ТЭЦ - Балаковская 2 ц.

ТГФ110

КТ 0,2S

Ктт = 600/5 Рег. № 16635-05

НАМИ-110 УХЛ1 КТ 0,2 Ктн = (110000/^3)/(100/^3) Рег. № 24218-03

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

18

Балаковская ТЭЦ-4, ВЛ-110 кВ «Блок 5»

ТГФ110

КТ 0,2S

Ктт = 600/5 Рег. № 16635-05 (фаза А, фаза В)

ТГФМ110

КТ 0,2S

Ктт = 600/5 Рег. № 52261-12

(фаза С)

НАМИ-110 УХЛ1 КТ 0,2 Ктн = (110000/^3)/(100/^3)

Рег. № 24218-03

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

19

Балаковская ТЭЦ-4, ВЛ-110 кВ «Блок 6»

ТГФ110

КТ 0,2S

Ктт = 600/5 Рег. № 16635-05

НАМИ-110 УХЛ1 КТ 0,2 Ктн = (110000/^3)/(100/^3)

Рег. № 24218-03

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

ARIS

20

Балаковская ТЭЦ-4, ВЛ-110 кВ «Блок 7»

ТГФ110

КТ 0,2S

Ктт = 1000/5 Рег. № 16635-05

НАМИ-110 УХЛ1 КТ 0,2 Ктн = (110000/^3)/(100/^3)

Рег. № 24218-03

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

MT200,

Рег. № 53992-13

21

Балаковская ТЭЦ-4, ВЛ-110 кВ «Блок 8»

ТГФ110

КТ 0,2S

Ктт = 600/5 Рег. № 16635-05

НАМИ-110 УХЛ1 КТ 0,2 Ктн = (110000/^3)/(100/^3) Рег. № 24218-03

(фаза А)

НАМИ-110 УХЛ1 КТ 0,2 Ктн = (110000/^3)/(100/^3) Рег. № 60353-15 (фаза В, фаза С)

СЭТ-4ТМ.03

КТ 0,2S/0,5 Рег. № 27524-04

22

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 14Б

ТЛМ-10

КТ 0,5

Ктт = 50/5 Рег. № 2473-05

НОЛ-СЭЩ-10

КТ 0,2

Ктн = (10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-08

23

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч. 45Б

ТЛМ-10

КТ 0,5

Ктт = 50/5 Рег. № 2473-05

НОЛ-СЭЩ-10 КТ 0,2 Ктн = (10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-08

1

2

3

4

5

6

24

Балаковская ТЭЦ-

4, ГРУ-10 кВ, яч. 1

ТОЛ-СЭЩ-10 КТ 0,2S Ктт = 1000/5 Рег. № 32139-06

НОЛ-СЭЩ-10

КТ 0,2 Ктн = (10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-08

ARIS

MT200,

Рег. № 53992

13

25

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч.

39

ТОЛ-СЭЩ-10 КТ 0,2S Ктт = 1000/5 Рег. № 32139-06

НОЛ-СЭЩ-10

КТ 0,2 Ктн = (10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-08

26

Балаковская ТЭЦ-

4, ГРУ-10 кВ, яч. 4

ТШЛ-СЭЩ-10 КТ 0,2S Ктт = 3000/5 Рег. № 37544-08

НОЛ-СЭЩ-10

КТ 0,2 Ктн = (10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-08

27

Балаковская ТЭЦ-4, ГРУ-10 кВ, яч.

34

ТШЛ-СЭЩ-10 КТ 0,2S Ктт = 3000/5 Рег. № 37544-08

НОЛ-СЭЩ-10

КТ 0,2 Ктн = (10000/^3)/(100/^3)

Рег. № 35955-07

СЭТ-4ТМ.03М

КТ 0,2S/0,5 Рег. № 36697-08

28

Балаковская ТЭЦ-4, РУСН-0,4 кВ панель 181 секция № 8, КЛ-0,4 кВ ОАО

«Вымпелком»

ТОП-0,66

КТ 0,2

Ктт =15/5 Рег. № 15174-06

-

ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег. № 36355-07

29

Балаковская ТЭЦ-4, РУСН-0,4 кВ панель 181 секция № 8, КЛ-0,4 кВ

ОАО «Мегафон»

ТОП-0,66

КТ 0,2

Ктт =15/5 Рег. № 15174-06

-

ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег. № 36355-07

30

Балаковская ТЭЦ-4, РУСН-0,4 кВ панель 200 секция № 9, КЛ-0,4 кВ

ОАО «Мегафон»

ТОП-0,66

КТ 0,2

Ктт =15/5 Рег. № 15174-06

-

ПСЧ-4ТМ.05М.04 КТ 0,5S/1,0 Рег. № 36355-07

Таблица 3 - Основные метрологические характеристики ИК

Номер ИК

cos ф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (5), %, при доверительной вероятности, равной 0,95

51(2) %,

55 %,

520 %,

5100 %,

I1(2) %<I изм<1 5 %

I5 %<1изм<120 %

I20 %<1иЗМ<1100 %

I100 %<1,,зм<I120 %

1

2

3

4

5

6

4 - 6 (Сч. 0,2S; ТТ 0,5;

ТН 0,5)

1,0

-

± 1,9

± 1,2

± 1,0

0,9

± 2,4

± 1,4

± 1,2

0,8

± 2,9

± 1,7

± 1,4

0,7

± 3,6

± 2,0

± 1,6

0,5

± 5,5

± 3,0

± 2,3

7 - 9, 12 - 15, 22,

23

(Сч. 0,2S; ТТ 0,5; ТН 0,2)

1,0

± 1,8

± 1,1

± 0,9

0,9

± 2,3

± 1,3

± 1,0

0,8

± 2,8

± 1,6

± 1,2

0,7

± 3,5

± 1,9

± 1,4

0,5

±5,3

± 2,8

± 2,0

16 - 21, 24 - 27 (Сч. 0,2S; ТТ 0,2S;

ТН 0,2)

1,0

± 1,2

± 0,8

± 0,7

± 0,7

0,9

± 1,2

± 0,9

± 0,8

± 0,8

0,8

± 1,3

± 1,0

± 0,9

± 0,9

0,7

± 1,5

± 1,1

± 0,9

± 0,9

0,5

± 1,9

± 1,4

± 1,1

± 1,1

28 - 30

(Сч. 0,5S; ТТ 0,2)

1,0

± 1,6

± 1,4

± 1,3

0,9

± 1,7

± 1,4

± 1,4

0,8

± 1,8

± 1,5

± 1,4

0,7

± 2,0

± 1,5

± 1,5

0,5

± 2,5

± 1,8

± 1,6

1 - 3

(Сч. 0,2S; ТТ 0,5S;

ТН 0,5)

1,0

± 1,9

± 1,2

± 1,0

± 1,0

0,9

± 2,1

± 1,4

± 1,2

± 1,2

0,8

± 2,6

± 1,7

± 1,4

± 1,4

0,7

± 3,2

± 2,0

± 1,6

± 1,6

0,5

± 4,8

± 3,0

± 2,3

± 2,3

10, 11

(Сч. 0,2S; ТТ 0,5S;

ТН 0,2)

1,0

± 1,8

± 1,1

± 0,9

± 0,9

0,9

± 2,1

± 1,3

± 1,0

± 1,0

0,8

± 2,5

± 1,6

± 1,2

± 1,2

0,7

± 3,1

± 1,9

± 1,4

± 1,4

0,5

± 4,7

± 2,8

± 2,0

± 2,0

Номер ИК

cos ф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (5), %, при доверительной вероятности, равной 0,95

51(2) %,

55 %,

520 %,

5100 %,

11(2) %<I изм<1 5 %

I5 %<1изм<120 %

I20 %<1изм<1100 %

I100 %<I||,',|<I120 %

1

2

3

4

5

6

4 - 6

(Сч. 0,5; ТТ 0,5;

ТН 0,5)

0,9

± 6,5

± 3,6

± 2,7

0,8

± 4,5

± 2,5

± 1,9

0,7

± 3,6

± 2,1

± 1,6

0,5

± 2,7

± 1,6

± 1,4

7 - 9, 12 - 15, 22,

23

(Сч. 0,5; ТТ 0,5; ТН 0,2)

0,9

±6,4

± 3,3

± 2,3

0,8

±4,4

± 2,4

± 1,7

0,7

± 3,5

± 1,9

± 1,5

0,5

± 2,7

± 1,5

± 1,2

16 - 21, 24 - 27 (Сч. 0,5; ТТ 0,2S;

ТН 0,2)

0,9

± 3,6

± 2,1

± 1,4

± 1,3

0,8

± 2,8

± 1,7

± 1,2

± 1,1

0,7

± 2,4

± 1,5

± 1,1

± 1,1

0,5

± 2,1

± 1,4

± 1,0

± 1,0

28 - 30

(Сч. 1,0; ТТ 0,2)

0,9

-

± 4,0

± 2,3

± 1,9

0,8

-

± 3,2

± 2,0

± 1,8

0,7

-

± 2,9

± 1,9

± 1,8

0,5

-

± 2,6

± 1,9

± 1,8

1 - 3 (Сч. 0,5; ТТ 0,5S;

ТН 0,5)

0,9

± 6,3

± 3,8

± 2,7

± 2,7

0,8

± 4,5

± 2,7

± 2,0

± 1,9

0,7

± 3,7

± 2,3

± 1,7

± 1,6

0,5

± 2,9

± 1,8

± 1,4

± 1,4

10, 11

(Сч. 0,5; ТТ 0,5S;

ТН 0,2)

0,9

± 6,2

± 3,6

± 2,4

± 2,3

0,8

± 4,4

± 2,6

± 1,8

± 1,7

0,7

± 3,6

± 2,2

± 1,5

± 1,5

0,5

± 2,8

± 1,7

± 1,2

± 1,2

Пределы допускаемой абсолютной погрешности СОЕВ, с± 5

Примечания:

  • 1 Погрешность измерений электрической энергии 51(2)%р и 5i(2)%q для cos ф=1,0 нормируется от Ii%, погрешность измерений 51(2)%р и 5i(2)%q для cosф<1,0 нормируется от I2%.

  • 2 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой).

Допускается замена измерительных трансформаторов, счетчиков и УСПД на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется актом в установленном собственником порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Границы интервалов допускаемых относительных погрешностей по активной и реактивной электроэнергии, а также для разных временных (тарифных) зон не зависят от способов передачи измерительной информации и определяются классами точности применяемых счетчиков и измерительных трансформаторов.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Нормальные условия применения: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 1 до 120

- коэффициент мощности, cos ф

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C

- для счетчиков активной и реактивной энергии:

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 1 до 120

- коэффициент мощности, cos ф, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -40 до +50 от

- для счетчиков

+10 до +30

- для УСПД

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СЭТ-4ТМ.03:

- средняя наработка до отказа, ч, не менее

90 000

- среднее время восстановления работоспособности, ч

2

счетчики электроэнергии СЭТ-4ТМ.03М, ПСЧ-4ТМ.05М.04:

- средняя наработка до отказа, ч, не менее

140000

- среднее время восстановления работоспособности, ч

2

УСПД ARIS MT200:

- средняя наработка на отказ, ч, не менее

88000

Глубина хранения информации: счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут.

114

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу, сут, не менее

45

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

- в журналах событий счетчиков и УСПД фиксируются факты:

- параметрирования;

- пропадания напряжения;

- коррекции шкалы времени.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:

- счетчиков электроэнергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД,

- наличие защиты на программном уровне:

- пароль на счетчиках электроэнергии;

- пароль на УСПД;

- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

- счетчиках электроэнергии (функция автоматизирована);

- УСПД (функция автоматизирована).

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений. Комплектность приведена в таблице 5.

аблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество,

шт

1

2

3

Трансформатор тока шинный

ТЛШ-10

10

Трансформатор тока

ТШВ-15

7

Трансформатор тока измерительный

ТВЛМ-10

10

Трансформатор тока проходной, одновитковый с литой изоляцией

ТПОЛ-10

2

Трансформатор тока проходной с литой изоляцией

ТПЛ-10

2

Трансформатор тока

ТГФ-110

17

Трансформатор тока

ТГФМ-110

1

Трансформатор тока

ТЛМ-10

6

Трансформатор тока

ТОЛ-СЭЩ-10

6

Трансформатор тока

ТШЛ-СЭЩ-10

4

Трансформатор тока опорный

ТОП-0,66

9

Продолжение таблицы 5

1

2

3

Трансформатор напряжения незаземляемый серии НОЛ

НОЛ-10

4

Трансформатор напряжения заземляемый серии

ЗНОЛ

ЗНОЛ.06-10

6

Трансформатор напряжения

НТМИ-6

2

Трансформатор напряжения

НОЛ-СЭЩ-10

12

Трансформатор напряжения

НАМИ-110 УХЛ1

18

Счетчик электрической энергии многофункциональный

СЭТ-4ТМ.03

21

Счетчик электрической энергии многофункциональный

СЭТ-4ТМ.03М

6

Счетчик электрической энергии многофункциональный

ПСЧ-4ТМ.05М

3

Контроллер многофункциональный

ARIS MT200

1

ПО

ПО «Энергосфера»

1

Формуляр

ЭЛ.422231-001.04.ФО

1

Методика поверки

РТ-МП-5547-550-2018

1

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений количества электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Балаковской ТЭЦ-4. Свидетельство об аттестации методики (методов) измерений 2435/550-RA.RU.311703-2018 от 25.09.2018 г., регистрационный номер ФР.1.34.2019.34133.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью «Инфинити» (ООО «Инфинити»)

ИНН 5262269174

Адрес: 603146, г. Нижний Новгород, ул. Эльтонская, д. 1а

Телефон (Факс): +7 (831) 217 14 61, 7 (831) 217 14 60

Web-сайт: www.infiniti-energo.ru

Е-mail: info@infiniti-energo.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон (факс): +7 (495) 544-00-00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.310639.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»)

Адрес: 410065, г. Саратов, ул. Тверская, д. 51А

Телефон (факс): (8452) 63-26-09

Web-сайт: www.gosmera.ru, E-mail: scsm@gosmera.ru

Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.310663.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 августа 2022 г.

2145

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

(                            л

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D109BO00BAE27A64C995DDBO602D3A9 Кому выдан: Лазаренко Евгений Русланович Действителен; с 27.12,2021 до 27.12.2022




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
