№618 от 26.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 143418
ПРИКАЗ.
О внесении изменений в описание типа СИ
Кондуктометры/концентратомеры МАРК-1102
Приказы по основной деятельности по агентству Вн. Приказ № 618 от 26.03.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
26 марта 2020 г.
ПРИКАЗ
618 №______
Москва
О внесении изменений в описание типа на кондуктометры/концентратомеры МАРК-1102
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ВЗОР» от 18 февраля 2020 г. № 023 и ФБУ «Нижегородский ЦСМ» от 17 февраля 2020 г. № 13/160/2107, приказываю: описание типа на кондуктометры/ зарегистрированные в Федеральном обеспечению единства измерений
изменения в МАРК-1102, фонде по
-
1. Внести концентратомеры информационном под регистрационным номером 59957-15, изложив его в новой редакции
согласно приложению к настоящему приказу, с сохранением под регистрационным номером.
-
2. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководите тяч^фикат-. (»eio36eibo7eofb6oeaii89oobcb6do9o J Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
к____—_____
С.С. Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «26» марта 2020 г. № 618
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Кондуктометры/концентратомеры МАРК-1102
Назначение средства измеренийКондуктометры/концентратомеры МАРК-1102 предназначены для измерений удельной электрической проводимости (УЭП), удельной электрической проводимости, приведенной к температуре плюс 25 °С, и массовой доли (концентрации) растворенных веществ в воде (NaCl, NaOH, HNO3, H2SO4, HCl) и температуры анализируемого раствора. Параметры анализируемой среды должны соответствовать нормам для технического водоснабжения, установленным приказом Минэнерго России от 19 июня 2003 года № 229 «Об утверждении Правил технической эксплуатации электрических станций и сетей Российской Федерации».
Описание средства измеренийКондуктометры/концентратомеры МАРК-1102 (в дальнейшем - кондуктометры) - это двухканальные измерительные приборы, состоящие из блока преобразовательного и блоков датчика БД-1102 и (или) БД-1102/1.
Датчик проводимости, входящий в состав блоков датчика БД-1102 и БД-1102/1, измеряет величину тока, наведенного в контуре, образованном токопроводящим раствором.
В корпусе датчика проводимости, погружаемого в раствор, расположены две тороидальные катушки, установленные на близком расстоянии друг от друга. Напряжение переменного тока, приложенное к одной из тороидальных катушек, возбуждает во второй катушке ток, величина которого прямо пропорциональна электрической проводимости раствора. Значение тока с учетом электролитической постоянной датчика пересчитывается в УЭП контролируемой среды. Для определения УЭП, приведенной к 25 °С, используется измеренное значение температуры.
В качестве термодатчика используется установленный в корпусе датчика проводимости терморезистор. Показания температуры определяются пересчетом измеренного значения сопротивления термодатчика.
Массовая доля (концентрация) растворенных веществ в воде определяется пересчетом термокомпенсированной (приведенной к 25 °С) УЭП раствора в концентрацию выбранного в меню кондуктометра раствора по определенной зависимости.
Кондуктометры выпускаются в следующих исполнениях:
-
- МАРК-1102, МАРК-1102/36 с блоком преобразовательным щитового исполнения и блоками датчика БД-1102 либо БД-1102/1;
-
- МАРК-1102/1, МАРК-1102/1/36 с блоком преобразовательным настенного исполнения и блоками датчика БД-1102 либо БД-1102/1.
В зависимости от исполнения кондуктометра, питание блока преобразовательного осуществляется от сети 220 В, 50 Гц (МАРК-1102, МАРК-1102/1) либо 36 В, 50 Гц (МАРК-1102/36, МАРК-1102/1/36).
В блоке датчика БД-1102 предварительный электронный усилитель выделен из измерительного преобразователя и установлен в непосредственной близости от датчика проводимости с целью увеличения расстояния между блоком преобразовательным и датчиком проводимости; в блоке датчика БД-1102/1 предварительный электронный усилитель встроен в измерительный преобразователь.
Блок датчика может быть удален от блока преобразовательного до 100 м: БД-1102 - с помощью кабеля соединительного; БД-1102/1 - с помощью вставки кабельной.
Блок преобразовательный - микропроцессорный, осуществляющий отображение результатов измерений УЭП, массовой доли растворенных веществ в воде и температуры анализируемой среды, которые выводятся на экран графического ЖК индикатора (в дальнейшем индикатор). При этом возможны режимы индикации значений, измеренных в первом, втором каналах или одновременной индикации значений в первом и втором каналах.
По каждому каналу предусмотрен программируемый диапазон измерений по токовому выходу, что позволяет осуществлять регистрацию измеряемых значений с использованием токовых выходов. Установка унифицированного выходного сигнала (от 0 до 5 мА либо от 4 до 20 мА) может производиться отдельно для каждого канала.
Блок преобразовательный выполнен в металлическом корпусе со степенью защиты от воздействия окружающей среды IP65, погружаемая часть блоков датчика имеет степень защиты от воздействия окружающей среды IP68.
Кондуктометр осуществляет обмен информацией по интерфейсу RS-485.
Общий вид кондуктометра МАРК-1102 и его составных частей показан на рисунках 1 и 2.
Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 1б.

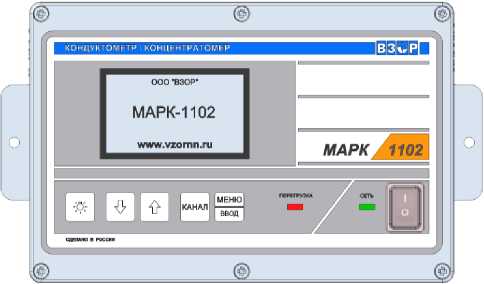

а - Общий вид
Место нанесения знака поверки
пломбирования
Место
пломбирования
Место нанесения

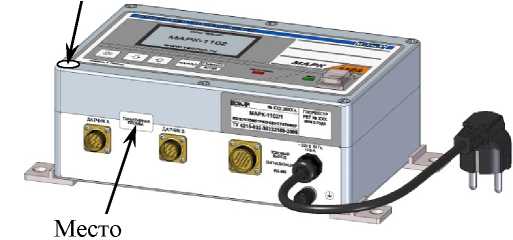

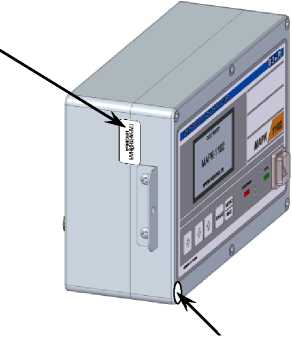

б - Схема пломбирования от несанкционированного достузпнаака поверки к элементам конструкции (наклейка изготовителя), обозначение места нанесения знака поверки Рисунок 1 - Блок преобразовательный

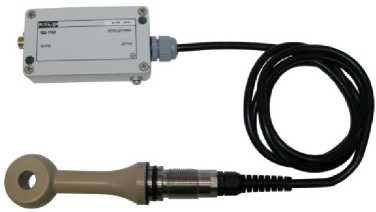

б - БД-1102

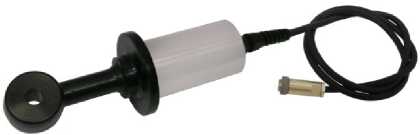

а - БД-1102/1
Рисунок 2 - Блок датчика
Программное обеспечениеКондуктометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.
Запись метрологически значимого программного компонента производится в процессе изготовления кондуктометров с помощью специальных программных средств. Конструкция кондуктометров исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: | |
|
- для платы индикации |
1102I.430.02.00 |
|
- для платы усилителя |
1102U.430.03.00 |
|
Номер версии (идентификационный номер) ПО: | |
|
- для платы индикации |
02.00 |
|
- для платы усилителя |
03.00 |
|
Цифровой идентификатор ПО: | |
|
- для платы индикации |
0x67B10E6E |
|
- для платы усилителя |
0x3A06C3E5 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений: | |
|
а) УЭП, мСм/см |
от 0 до 1000 |
|
б) массовой доли (концентрации) растворенных веществ в воде, %: | |
|
- при измерении массовой доли NaCl |
от 0 до 15 |
|
- при измерении массовой доли NaOH |
от 0 до 10 |
|
- при измерении массовой доли HNO3 |
от 0 до 15 |
|
- при измерении массовой доли H2SO4 |
от 0 до 15 |
|
- при измерении массовой доли HCl |
от 0 до 10 |
|
в) температуры анализируемой среды, °С |
от 0 до +70 |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при температуре анализируемой среды (25,0±0,2) °С: 1) по индикатору при измерении: |
Продолжение таблицы 2
|
1 |
2 |
|
а) УЭП, мСм/см |
±(1,0+0,04/) |
|
б) массовой доли растворенных веществ в воде, % |
±(0,03+0,04С) |
|
2) по токовому выходу при измерении: а) УЭП, мСм/см |
±[(1,0+0,002/^») +0,04/] |
|
б) массовой доли растворенных веществ в воде, % |
±[(0,03+0,002Сдиап)+0,04С] |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды, °С |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности кондуктометра: а) обусловленной изменением температуры анализируемой среды в диапазоне температурной компенсации, при измерении: - УЭП, мСм/см |
±0,04/ |
|
- массовой доли растворенных веществ в воде, % |
±0,04 •С |
|
б) обусловленной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной в диапазоне рабочих температур: 1) по индикатору при измерении: - УЭП, мСм/см |
±0,004 •/ |
|
- массовой доли растворенных веществ в воде, % |
±0,004 •С |
|
- температуры, °С |
±0,1 |
|
2) по токовому выходу при измерении: - УЭП, мСм/см |
±(0,0025/диап+0,004/) |
|
- массовой доли растворенных веществ в воде, % |
±(0,0025'-Сдиап+0,004^ С) |
|
Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА: - на нагрузке, не превышающей 500 Ом |
от 4 до 20 |
|
- на нагрузке, не превышающей 2 кОм |
от 0 до 5 |
|
Пределы допускаемой относительной погрешности определении электролитической постоянной индуктивного датчика электрической проводимости InPro 7250 ST и блока датчика БД-1102/1, % |
±3 |
|
Время переходного процесса кондуктометра при скачкообразном изменении УЭП, с, не более |
30 |
|
Время установления показаний кондуктометра при скачкообразном изменении температуры анализируемой среды, мин, не более |
5 |
|
Стабильность показаний кондуктометра за время 8 ч при измерении: - УЭП, мСм/см, не хуже |
±0,02/ |
|
- массовая доля растворенных веществ в воде, %, не хуже |
±0,02 •С |
|
Время установления режима работы кондуктометра, мин, не более |
5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
Продолжение таблицы 2
|
1 |
2 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
где х - измеренное значение УЭП, мСм/см; С - измеренное значение массовой доли растворенных веществ в воде, %; хдиап, Сдиап - значения верхних пределов запрограммированных диапазонов измерений УЭП, мСм/см, и массовой доли растворенных веществ в воде, %, по токовому выходу соответственно. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
а) напряжение переменного тока, В: | |
|
- для кондуктометра исполнений МАРК-1102, МАРК-1102/1 |
220-22 |
|
- для кондуктометра исполнений МАРК-1102/3 6, МАРК-1102/1/36 |
36146 |
|
б) частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность при номинальном значении напряжения питания, ВА, не более |
15 |
|
1 |
2 |
|
Габаритные размеры, мм, не более: | |
|
а) блок преобразовательный щитового исполнения (без кабеля) | |
|
- высота |
115 |
|
- ширина |
146 |
|
-длина |
252 |
|
б) блок преобразовательный настенного исполнения (без кабеля) | |
|
- высота |
95 |
|
- ширина |
170 |
|
-длина |
266 |
|
в) блок датчика БД-1102: | |
|
1) блок усилителя | |
|
- высота |
30 |
|
- ширина |
70 |
|
- длина |
150 |
|
2) индуктивный датчик электрической проводимости InPro 7250 ST (без кабеля) | |
|
- высота |
36 |
|
- ширина |
47 |
|
- длина |
250 |
|
г) блок датчика БД-1102/1 (без кабеля) | |
|
-диаметр |
0120 |
|
-длина |
320 |
|
Масса, кг, не более: | |
|
- блок преобразовательный |
2,6 |
|
- блок датчика БД-1102: | |
|
1) блок усилителя |
0,3 |
|
2) индуктивный датчик электрической проводимости InPro 7250 ST (без кабеля) |
0,5 |
|
- блок датчика БД-1102/1 (без кабеля) |
1,0 |
Продолжение таблицы 3
|
1 |
2 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +50 |
|
- относительная влажность окружающего воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Параметры анализируемой среды: | |
|
а) температура (диапазон температурной компенсации), °С | |
|
1) при измерении УЭП |
от 0 до +70 |
|
2) при измерении массовой доли растворенных веществ в воде: | |
|
- NaCl |
от 0 до +60 |
|
- NaOH |
от 0 до +70 |
|
- HNO3 |
от 0 до +50 |
|
- H2SO4 |
от 0 до +70 |
|
- HCl |
от 0 до +50 |
|
б) давление, МПа, не более |
0,8 |
|
Средний срок службы кондуктометров, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
наносится с внешней стороны на заднюю панель блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность кондуктометров
|
Наименование |
Количество, штук, на исполнение МАРК- | |||
|
1102 |
1102/36 |
1102/1 |
1102/1/36 | |
|
Блок преобразовательный: | ||||
|
- щитового исполнения; |
1 |
1 |
- |
- |
|
- настенного исполнения. |
- |
- |
1 |
1 |
|
Блок датчика: |
* |
* |
* |
* |
|
- БД-1102; | ||||
|
- БД-1102/1. | ||||
|
Кабель соединительный |
** |
** |
** |
** |
|
Комплект монтажных частей |
1 |
1 |
1 |
1 |
|
Комплект монтажных частей (для блоков преобразовательных щитового исполнения) |
1 |
1 |
- |
- |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
|
Паспорт |
1 |
1 |
1 |
1 |
|
* Количество по согласованию с заказчиком, но не более двух. ** Количество соответствует количеству блоков датчика БД-1102. | ||||
осуществляется по документу ВР56.00.000РЭ, Приложение А1 «Кондуктометр/концентратомер МАРК-1102. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 28 июля 2017 г.
Основные средства поверки:
-
- рабочий эталон второго разряда - кондуктометр лабораторный КЛ-С-1А (регистрационный номер 46635-11);
-
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых кондуктометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к кондуктометрам/ концентратомерам МАРК-1102ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки
ТУ 4215-033-39232169-2009 Кондуктометр/концентратомер МАРК-1102. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)
ИНН 5261003830
Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д.33, помещение 2.
Телефон (факс): 8 (831) 229-65-50
Web-сайт: www.vzornn.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1
Телефон (факс): 8 (800) 200-22-14
Web-сайт: www.nncsm.ru
E-mail: mail@nncsm.ru
Регистрационный номер в реестре аккредитованных лиц в области обеспечения единства измерения № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«26» марта 2020 г.
