МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

24 октября 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59065 «Счетчики газа КТМ100 РУС» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «КТМ-Сервис» от 29 марта 2017 г. № 290317 и от 07 июля 2017 г. № 07072017_В4 приказываю:

• 1. Внести изменения в описание типа на счетчики газа КТМ100 РУС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60932-15, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу: МП 0239-13-2015 «Инструкция. ГСИ. Счетчики КТМ100 РУС. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИР» 25.05.2017 г. и распространить действие документа на средства измерений, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 59065 «Счетчики газа КТМ100 РУС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60932-15, в связи с внесением изменений в документ на методику поверки и в связи с изменением наименования предприятия-изготовителя с ООО «КТМ-Сервис», г. Самара на ООО «НПП КуйбышевТелеком-Метрология», г. Самара.

• 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

(

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

\__________—__________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» октября 2017 г. №2242

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа КТМ100 РУС

Счетчики газа КТМ 100 РУС предназначены для измерений и вычислений объёмного расхода, объёма газа при рабочих и стандартных условиях, массового расхода, молярной массы различных неагрессивных и агрессивных газов и пара, в том числе природного, попутного нефтяного и факельных газов в однофазной области параметров.

Счетчики газа КТМ100 РУС работают по принципу измерения разности времени прохождения ультразвуковых импульсов. На обеих сторонах канала/трубопровода под определенным углом к газовому потоку устанавливаются приемопередающие блоки. Приемопередающие блоки имеют пьезоэлектрические преобразователи ультразвука, работающие попеременно как приемник и передатчик. Звуковые импульсы посылаются под углом к направлению газового потока. В зависимости от угла и скорости газового потока в результате эффектов вовлечения в движение и торможения наблюдается различное время распространения для определенного направления звуковых импульсов. Разница во времени распространения звуковых импульсов тем значительнее, чем больше скорость газового потока и чем меньше угол к направлению движения потока. Скорость газового потока складывается из разницы двух значений времени распространения независимо от значения скорости ультразвука. Изменения скорости звука в результате колебаний давления или температуры при данном методе измерения не оказывают влияния на рассчитанное значение скорости газового потока.

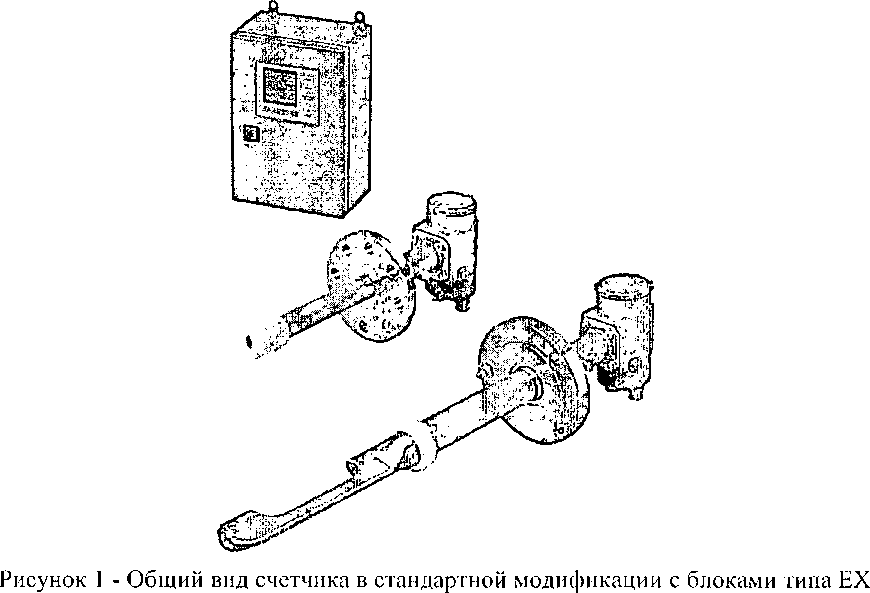

Конструктивно счётчик в стандартном исполнении включает в себя один, два или четыре врезных приемопередающих блока (для передачи, приема и обработки ультразвуковых импульсов) и один блок обработки данных - МЦУ (для обработки сигналов от приемопередающих блоков, управления системными функциями, вычисления объемного расхода и объема газа при стандартных условиях, массового расхода и массы пара и газа, хранения данных, приема и выдачи внешних сигналов). В блоке МЦУ реализован метод расчета физических свойств попутного нефтяного газа по ГСССД МР 113-03. Блок МЦУ обеспечивает подключение и обработку поступающих от одной или нескольких (максимум трех) измерительных точек. Счётчик управляется с помощью меню и клавиш, расположенных на передней панели МЦУ, а также удаленно через имеющиеся интерфейсы связи. На жидкокристаллическом дисплее МЦУ отображаются сообщения системы самодиагностики, результаты измерений и вычислений, данные архива, показания внешних датчиков. Дополнительное оборудование, в зависимости от модели счётчика, может включать в себя фланцы с патрубками (для монтажа приемопередающих блоков), готовый измерительный участок трубопровода с предустановленными фланцами с патрубками.

Конструкция приемопередающих блоков счетчиков может различаться в зависимости от параметров рабочего процесса. В таблице 1 приведены типы приемопередающих блоков.

Таблица 1 - Типы

х блоков

Примечания

^Допускается после согласования с фирмой-изготовителем.

²⁾С использованием зонда и преобразователей из сплава «хастеллой». ^Специальные исполнения:-70.. ,+280°С

Другие специальные исполнения, по запросу.

• ⁴⁾ По запросу возможно увеличение диапазона.

• ⁵⁾ При высокой концентрации пыли, угол установки 60°.

^Возможно увеличение диаметра трубы, при установке приемопередающих блоков по хорде профиля сечения трубы.

В счётчиках предусмотрена возможность измерения расхода газа, как в прямом, так и в обратном направлениях (в реверсивном режиме), а также автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.

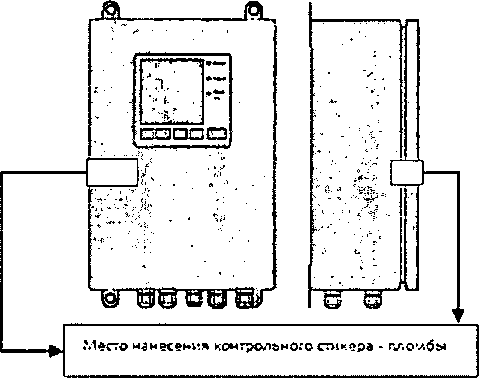

Рисунок 2 - Схема пломбирования. Блок электроники

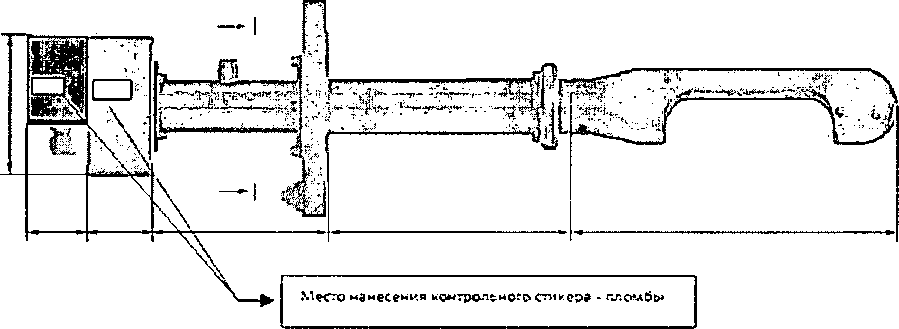

Рисунок 3 - Схема пломбирования. Приемо-передающий блок

Таблица 2 - Идентификационные данные ПО

Примечание - конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к области кода, определяют по журналам событий и состояниям специально выделенных параметров конфигурации, предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Таблица 3 - Метрологические и технические характеристики

Продолжение таблицы 3

наносится на маркировочную табличку счетчика фотохимическим способом, на титульный лист в верхнем левом углу руководства по эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность поставки

осуществляется по документу МП 0239-13-2015 «Инструкция. ГС И. Счётчики КТМ100 РУС. Методика поверки», с изменением №1, утвержденному ФГУП «ВНИИР» 25 мая 2017 г.

Основные средства поверки:

• -     установка поверочная расходоизмерительная, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом относительной погрешности не более ±0,3%;

• -     частотомер 43-63 диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;

• -     средства измерений давления рабочей среды, обеспечивающие измерение рабочего давления с погрешностью не более ±1 кПа (или ±0,1% относительной погрешности);

• -    средства измерений температуры рабочей среды, обеспечивающие измерение температуры с погрешностью не хуже ±0,3°С;

термометр лабораторный по ГОСТ Р 50118-92, диапазон измерений от 8 °C до 38 °C, цена деления 0,1 °C;

• -    портативный измеритель влажности и температуры ИВТМ-7М, диапазоны измерений влажности воздуха от 2 до 98 %, температуры от минус 20 °C до 60 °C, пределы основной абсолютной погрешности при измерениях влажности ±2,0 %, температуры ±0,5 °C;

барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 до 106,7 кПа, пределы допускаемой основной погрешности ±0,2 кПа;

• -    штангенциркуль по ГОСТ 166-89;

• -     средства измерений компонентного состава рабочей среды (при необходимости);

• -    программно-вычислительные комплексы, аттестованные в установленном порядке для расчета теоретической скорости звука (при необходимости).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) паспорт.

изложены в эксплуатационном документе.

ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений объемного и массового расходов газа ТУ 4213-001-20642404-2014. Счётчики «КТМ100 РУС» технические условия.

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрологи я» (ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

РФ, 443052, Самара, ул. Земеца, д.26Б. оф. 413

Тел./факс (846) 202-00-65.

E-mail: info@ktkprom.com

Web-сайт: www.ktkprom.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: РФ, 420088, г.Казань, ул. 2-я Азинская, 7а

Тел. (843) 272-70-62, факс. (843) 272-0032

E-mail: vniirpr@bk.ru

Web-сайт: http://www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
