№3440 от 27.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 133876
О переоформлении, продлении срока действия свидетельства № 36168 об утверждении типа средств измерений "Источники микропотоков газов и паров ИМ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3440 от 27.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ3440
27 декабря 2019 г.
Москва
О переоформлении, продлении срока действия свидетельства № 36168 об утверждении типа средств измерений «Источники микропотоков газов и паров ИМ» и внесении изменений в описание типаВо исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ФГУП «СПО «Аналитприбор», г. Смоленск, от 1 ноября 2019 г. № 63/25497/1 приказываю:
-
1. Внести изменения в описание типа источников микропотоков газов и паров ИМ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 15075-09, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Продлить срок действия свидетельства № 36168 об утверждении типа источников микропотоков газов и паров ИМ на последующие 5 лет.
-
3. Установить поверку источников микропотоков газов и паров ИМ по документу МП 242-0578-2019 «ГСИ. Источники микропотоков газов и паров ИМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 23 октября 2019 г.
-
4. Переоформить свидетельство № 36168 об утверждении типа
источников микропотоков газов и паров ИМ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 15075-09, в связи с внесением изменений в методику поверки и в связи с изменением кода идентификации отечественного производства для средства измерений серийного производства.
-
5. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
г ' \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
? СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036E1BO7EOFB80EA118900BCB6DD9O Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06,11.2019 до 06.11.2020
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии от «27» декабря 2019 г. № 3440
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники микропотоков газов и паров ИМ Назначение средства измеренийИсточники микропотоков газов и паров ИМ - рабочие эталоны 1-го разряда (в далее - ИМ) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда и средствам измерений в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Росстандарта от 14.12.2018 г. № 2664.
Описание средства измеренийПринцип действия - термодиффузионный.
ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
ИМ различаются веществом, температурой применения и конструктивным исполнением.
В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к однозначным или многозначным ИМ.
Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки или пластины, стеклянного резервуара с фторопластовой насадкой.
Общий вид ИМ представлен на рисунке 1.

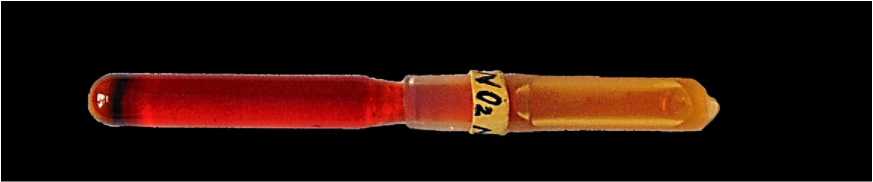

ИМ 01-0-Г2

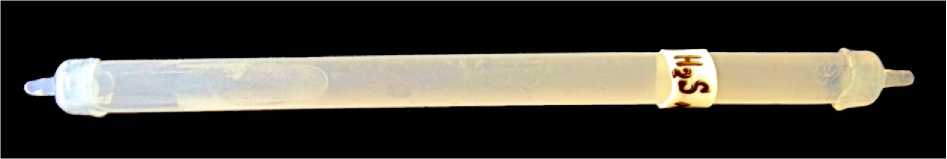

ИМ 03-М-А2

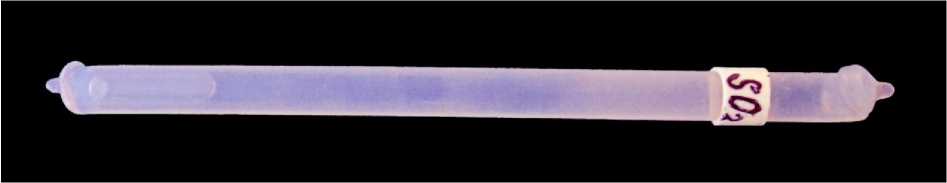

ИМ 05-М-А2

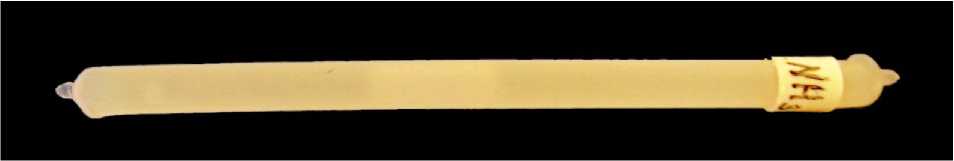

ИМ 06-М-А2

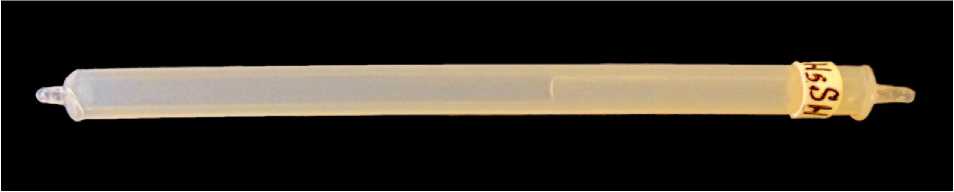

ИМ 07-М-А2

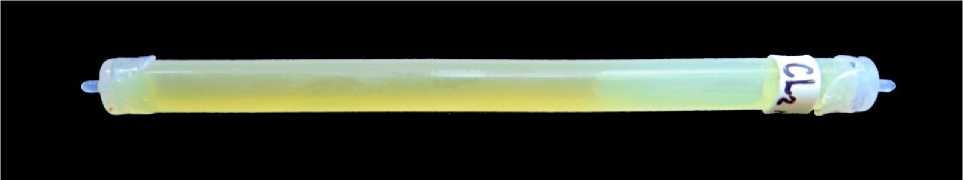

ИМ 09-М-А2
Рисунок 1. Общий вид источников микропотоков
Программное обеспечение отсутствует.
Лист № 3 Всего листов 6 Метрологические и технические характеристики
1 Диапазоны производительности ИМ, номинальное значение температуры (Тн, °С) и температурный коэффициент (а, град-1) приведены в таблице 1
Таблица 1
|
Условное обозначение ИМ |
Вещество |
Номинальное значение температуры, С° |
Конст-рук-тив-ное исполнение ИМ |
Диапазон производитель-ности1) ИМ, мкг/мин |
Температур-ный коэффициент (а), град-1 |
Номер конструкторского документа |
|
ИМ00-0-Г1 |
Диоксид азота NO2 |
30,0 |
Г1 |
от 0,1 до 3 |
0,032 |
ИБЯЛ.418319.013 |
|
ИМ01-0-Г2 |
Диоксид азота |
30,0 |
Г2 |
от 0,3 до 6 |
0,032 |
ИБЯЛ.418319.013-01 |
|
’ ' NO2 | ||||||
|
ИМ03-М-А2 |
Сероводород |
30,0 |
А2 |
от 0,2 до 6 |
0,029 |
ИБЯЛ.418319.013-03 |
|
H2S |
35,0 |
А2 |
от 0,3 до 8 | |||
|
Диоксид серы SO2 |
30 0 |
А2 |
от 0,1 до 6 |
ИБЯЛ.418319.013-05 | ||
|
ИМ05-М-А2 |
35,0 |
А2 |
от 0,3 до 8 |
0,029 | ||
|
40,0 |
А2 |
от 2 до 12 | ||||
|
ИМ06-М-А2 |
Аммиак |
30,0 |
А2 |
от 0,1 до 2 |
0,032 |
ИБЯЛ.418319.013-06 |
|
NH3 |
35,0 |
А2 |
от 0,5 до 3 | |||
|
40,0 |
А2 |
от 2 до 6 | ||||
|
60,0 |
А2 |
от 0,2 до 1 | ||||
|
ИМ07-М-А2 |
Этилмеркаптан |
80,0 |
А2 |
от 0,5 до 10 |
0,032 |
ИБЯЛ.418319.013-07 |
|
C2H5SH |
100,0 |
А2 |
от 1 до 35 | |||
|
120,0 |
А2 |
от 2 до 20 | ||||
|
ИМ08-М-Г1 |
Хлор |
30,0 |
Г1 |
от 0,1 до 0,5 |
0,032 |
ИБЯЛ.418319.013-08 |
|
CI2 |
35,0 |
Г1 |
от 0,5 до 2 | |||
|
ИМ09-М-А2 |
Хлор |
30,0 |
А2 |
от 0,5 до 15 |
0,032 |
ИБЯЛ.418319.013-09 |
|
CI2 |
35,0 |
А2 | ||||
|
ИМ24-М-А2 |
Декан |
130,0 |
А2 |
от 8 до 10 |
0,032 |
ИБЯЛ.418319.013-14 |
|
C10H22 |
150,0 |
А2 |
от 10 до 30 | |||
|
ИМ83-М-А2 |
Гептан |
80,0 90,0 |
А2 А2 |
от 0,5 до 2 от 2 до 6 |
0,032 |
ИБЯЛ.418319.013-15 |
|
C7H16 |
110,0 |
А2 |
от 6 до 15 | |||
|
120,0 |
А2 |
от 15 до 30 | ||||
|
Октан C8H18 |
80,0 |
А2 |
от 0,5 до 2 | |||
|
ИМ85-М-А2 |
100,0 |
А2 |
от 2 до 10 |
0,032 |
ИБЯЛ.418319.013-16 | |
|
110,0 |
А2 |
от 8 до 15 | ||||
|
ИМ87-О-А2 |
Нонан C9H20 |
120,0 |
А2 |
от 5 до 12 |
0,032 |
ИБЯЛ.418319.013-17 |
|
ИМ125-М-А1 |
Сероводород |
30,0 |
А1 |
от 0,1 до 3 |
0,029 |
ИБЯЛ.418319.013-10 |
|
H2S |
35,0 |
А1 |
от 0,6 до 4 | |||
|
30,0 35,0 |
А1 |
0,1 до 3 0,6 до 4 | ||||
|
ИМ126-М-А1 |
Диоксид серы SO2 |
А1 |
0,029 |
ИБЯЛ.418319.013-11 | ||
|
40,0 |
А1 |
от 1 до 6 | ||||
|
ИМ127-О-А1 |
Хлор C12 |
30,0 |
А1 |
от 0,2 до 5 |
0,032 |
ИБЯЛ.418319.013-12 |
|
ИМ128-О-В |
Хлор C12 |
30,0 |
В |
от 0,2 до 1 |
0,032 |
ИБЯЛ.418319.013-13 |
|
1) Конкретные значения производительности (G, мкг/мин) приведены в паспорте на ИМ. | ||||||
Таблица 2-Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности (5о) ИМ (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока), %: при производительности < 1,0 мкг/мин при производительности > 1,0 мкг/мин |
±7 ±5 |
|
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более |
±15 |
|
Номинальные значения температур (Тн), оС |
В соответствии с таблицей 1 |
|
Коэффициент функции влияния температуры на производительность ИМ при (Тн ± 1) оС (температурный коэффициент (а), град-1 |
В соответствии с таблицей 1 |
|
Пределы допускаемой относительной погрешности температурного коэффициента, %. |
±10 |
|
ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям. Предельное состояние ИМ, определяемое наличием вещества в ИМ в % от полной вместимости (визуально) или от массы, менее |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: диаметр длина |
от 4 до 10 от 15 до 135 |
|
Масса, г, не более |
20 |
|
Заполнение ИМ веществом, %, не менее1) |
70 (от полной вместимости) |
|
Заполнение ИМ веществом с содержанием основного компонента, %, не менее 2) |
99,0 |
|
Гарантийный срок годности ИМ (интервал времени, в течение которого гарантируется соответствие метрологических характеристик ИМ требованиям ИБЯЛ. 418319.013 ТУ) с момента выпуска при соблюдении условий транспортировки, хранения и эксплуатации и соответствия требованию предельного состояния3), месяцев: |
12 |
Для ИМ с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости.
| |
Лист № 5 Всего листов 6
Продолжение таблицы 3_______________________________________________________
3) При непрерывном использовании ИМ (круглосуточное термостатирование и обдув) с производительностью > 10 мкг/мин срок годности ограничивается предельным состоянием.
Таблица 4 - Конструктивные исполнения ИМ
|
Условное обозначение. исполне-ния |
Особенность конструкции |
Схема ИМ |
Длина проницаемого сосуда, мм |
Наружный диаметр проницаемого сосуда, мм |
|
А1 |
4 | |||
|
от 15 до 135 | ||||
|
Трубка’ | ||||
|
А2 |
от 6 до 8 | |||
|
В |
Фторопластовая | |||
|
пластина с |
от 15 до 100 |
Основание | ||
|
4......... ■ ■ | ||||
|
внутренним |
- |
10х10 | ||
|
углублением2-* | ||||
|
Г1 | ||||
|
Резервуар с |
( \ |
от 15 до 135 |
4 | |
|
Г2 |
трубкой3* | |||
|
к ) |
от 6 до 8 | |||
|
1) Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ | ||||
|
301-89-90 «Трубки из фторопласта Ф4МБ калиброванные». | ||||
|
2) Проницаемые сосуды (модификация В) изготавливается из пластины фторопласта Ф4МБ по | ||||
|
ТУ 95-766-80 (Кирово - Чепецкий химзавод) | ||||
|
3) Резервуары (модификации Г) изготавливаются из стекла химически стойкого ХС- |
1, | |||
|
ГОСТ 21400-75 или из стали 12Х18НЭТ ГОСТ 5632-72. | ||||
наносится на паспорт и контейнер (упаковку), в котором хранится ИМ.
Комплектность средства измерений
Таблица 5 - комплектность ИМ
|
Наименование |
Обозначение |
Количество |
|
Источник микропотоков газов и паров ИМ1* |
ИБЯЛ. 418319.013 ТУ |
1 щт. |
|
Контейнер пластмассовый |
- |
1 шт. |
|
Контейнер металлический |
- |
1 шт.2) |
|
Паспорт |
ИБЯЛ. 418319.013 ПС |
1 экз. |
|
1) Исполнение и производительность ИМ определяется при заказе 2* Металлический контейнер поставляется для источников микропотоков сероводорода, хлора, диоксида азота, аммиака, этилмеркаптана, диоксида серы. | ||
осуществляется по документу МП 242-0578-2019 «ГСИ. Источники микропотоков газов и паров ИМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 октября 2019 г.
Лист № 6 Всего листов 6 Основные средства поверки:
- вторичный эталон в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 14.12.2018 г. № 2664;
- источники микропотоков газов и паров ИМ (меры) - эталоны сравнения или эталоны 0-го разряда в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 14.12.2018 г. № 2664.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИМ с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам микропотоков газов и паров ИМПриказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Источники микропотоков газов и паров ИМ. Технические условия ИБЯЛ. 418319.013 ТУ
ИзготовительФедеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)
ИНН 6731002766
Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3
Телефон: (4812) 31-12-42, 31-30-77, 31-06-78 Факс: (4812) 31-75-17, 31-33-25
Е-mail: info@analitpribor-smolensk.ru, market@analitpribor-smolensk.ru
Web-сайт: www.analitpribor-smolensk.ru, аналитприбор.рф
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер в реестре аккредитованных лиц RA.RU.311541
