№1412 от 06.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 33691
О внесении изменений в описание типа
пирометров инфракрасных RGK моделей PL-8, PL-12
Приказы по основной деятельности по агентству Вн. Приказ № 1412 от 06.07.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
6 июля 2018 г. № 1412
Москва
О внесении изменений в описание типа на пирометры инфракрасные RGK моделей PL-8, PL-12
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Центр Технологий» от 03 мая 2018 г. № 181 приказываю:
-
1. Внести изменения в описание типа на пирометры инфракрасные RGK моделей PL-8, PL-12, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60996-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
f А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECDC011E78ODAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
ч__________—__________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «06» июля 2018 г. №1412
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пирометры инфракрасные RGK моделей PL-8, PL-12
Назначение средства измеренийПирометры инфракрасные RGK моделей PL-8, PL-12 (далее по тексту - пирометры) предназначены для бесконтактных измерений температуры поверхностей твердых тел по их собственному тепловому излучению, при этом размеры отображаемой поверхности объекта определяются угловым полем зрения пирометра.
Описание средства измеренийПринцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.
Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее текущего, максимального, минимального значения измеряемой температуры объекта, а также разности температур и средней температуры объекта измерений.
Пирометры инфракрасные RGK моделей PL-8, PL-12 различаются по метрологическим характеристикам, возможностью изменения коэффициента излучения и показателем визирования.
Фотографии общего вида пирометров приведены на рисунках 1-2.

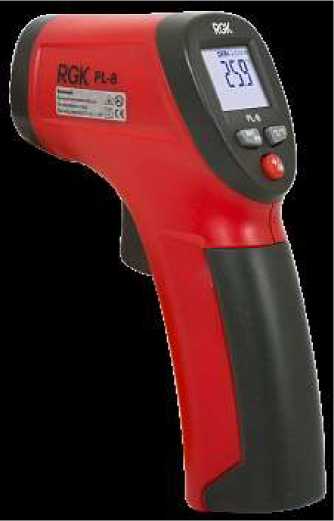

Рисунок 1 - Общий вид пирометров
инфракрасных RGK модели PL-8

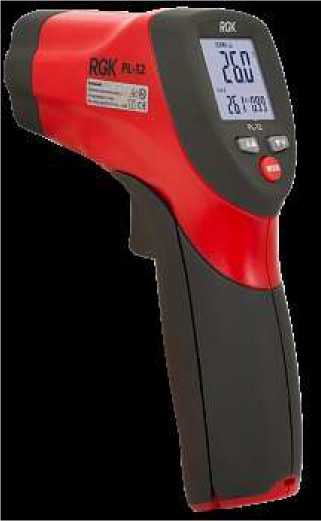

Рисунок 2 - Общий вид пирометров
инфракрасных RGK модели PL-12
Пломбирование пирометров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) пирометров состоит только из встроенного, метрологически значимого ПО. Встроенное ПО находится в микропроцессоре, размещенном в неразборном корпусе пирометра и не доступно для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PL |
|
Номер версии (идентификационный номер) ПО ( ) |
V.1.00.000 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
--------*-------------*-------------------------------
Примечание: (*) - и более поздние версии.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики в зависимости от модели пирометра | |
|
PL-8 |
PL-12 | |
|
1 |
2 |
3 |
|
Диапазон измерений температуры, °C |
от -30 до +260 |
от -50 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), °C |
±4,0 (в диапазоне от -30 до 0 °C) ±2,0 (в диапазоне св. 0 до +100 °C) |
±2,5 (в диапазоне от -50 до +20 °C) ±1,0 (в диапазоне св. +20 до +100 °C) |
|
Пределы допускаемой относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С), °C |
±2 % (от измеряемой величины) (в диапазоне св. +100 до +260 °C) |
±1 % (от измеряемой величины) (в диапазоне св. +100 до +550 °C) |
|
Время установления рабочего режима ), с, не более |
1 |
0,15 |
|
Разрешающая способность по температуре (цена единицы младшего разряда), °С |
0,1 | |
|
Показатель визирования |
1:8 |
1:12 |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Коэффициент излучения |
0,95 (фиксированный) |
от 0,10 до 1,00 |
|
Напряжение питания, В |
9 | |
|
1 |
2 |
3 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 90 (без конденсации при температуре +30 °C) | |
|
Габаритные размеры (Длина х Ширина х В ысота), мм |
82x41,5x160 |
146x104x43 |
|
Масса, г |
180 |
163 |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус пирометра.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Пирометр инфракрасный (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 60996-15 |
1 экз. |
|
Батарея 9В |
1 шт. |
|
Чехол |
1 шт. |
осуществляется по документу МП 60996-15 «Пирометры инфракрасные RGK моделей PL-8, PL-12. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.02.2015 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, с диапазоном воспроизводимых температур от минус 50 до плюс 550 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным RGK моделей PL-8, PL-12ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
ИзготовительФирма «HEFEI SURVEY OPTICAL INSTRUMENT CO., LTD», КНР
Адрес: 18, Hehuan Road, Hefei City, Anhui Province, China
Телефон: 0086-551-65278456
Факс: 0086-551-65277623
Web-сайт: www.hefeiinstruments.com
E-mail: info@hefeiinstruments.com
ЗаявительОбщество с ограниченной ответственностью «Центр Технологий»
(ООО «Центр Технологий»)
Адрес: 129327, г. Москва, ул. Коминтерна, д. 7, корп. 2, офис 110
ИНН 7716793868
Телефон: +7 (495) 604-00-00
Факс: +7 (495) 604-00-00
Web-сайт: rusgeocom.ru
E-mail: info@rusgeocom
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
