Регистрационный № 67392-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники металлические эталонные 1-го разряда М1Р

Мерники металлические эталонные 1-го разряда М1Р предназначены для измерений объема жидкости, хранения и передачи единицы объема жидкости.

Принцип действия мерников металлических эталонных 1-го разряда М1Р основан на измерении объема жидкости методом налива и слива. При передаче единицы объема жидкости средствам измерений измеряемую среду подают в предварительно смоченный водой мерник металлический эталонный 1-го разряда М1Р через наливной кран или горловину. После заполнения мерника металлического эталонного 1-го разряда М1Р до отметки номинальной вместимости, или иной вместимости по шкале, измеряемую среду сливают через сливной кран сплошной струей в средство измерений (метод налива) с последующей выдержкой 1 минуту на слив капель, либо выливая измеряемую среду из средства измерений в мерник металлический эталонный 1-го разряда М1Р (метод слива).

Мерники металлические эталонные 1-го разряда М1Р состоят из резервуара, измерительной горловины, рамы, ампулы уровня, сливного и/или наливного кранов. Сверху резервуара крепится ампула уровня для контроля установки мерников металлических эталонных 1-го разряда М1Р в вертикальное положение. Резервуары мерников металлических эталонных 1-го разряда М1Р устанавливаются на раму и, с помощью домкратов, выставляются в вертикальное положение по ампулам уровня. Рама мерников металлических эталонных 1-го разряда М1Р может оснащаться колесами.

Мерники металлические эталонные 1-го разряда М1Р имеют три исполнения:

- комплектуемые прозрачной горловиной с отметкой номинальной вместимости или горловиной с прозрачными окнами с отметкой номинальной вместимости, имеют шифр 01;

- комплектуемые переливной горловиной, срезанной на уровне, соответствующем номинальной вместимости мерника, имеют шифр 02;

- комплектуемые горловиной с прозрачными окнами и шкалой с отметками вместимости или непрозрачной горловиной с уровнемерной трубкой и шкалой с отметками вместимости, имеют шифр 03.

Мерники металлические эталонные 1-го разряда М1Р маркируются следующим образом:

Общий вид мерников металлических эталонных 1-го разряда М1Р представлен на рисунке 1.

Пломбирование мерников металлических эталонных 1-го разряда М1Р осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через отверстия в сливном и наливном кране, отверстия в болтах на горловине мерника и давлением на мастику, расположенную на винте регулировки шкалы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

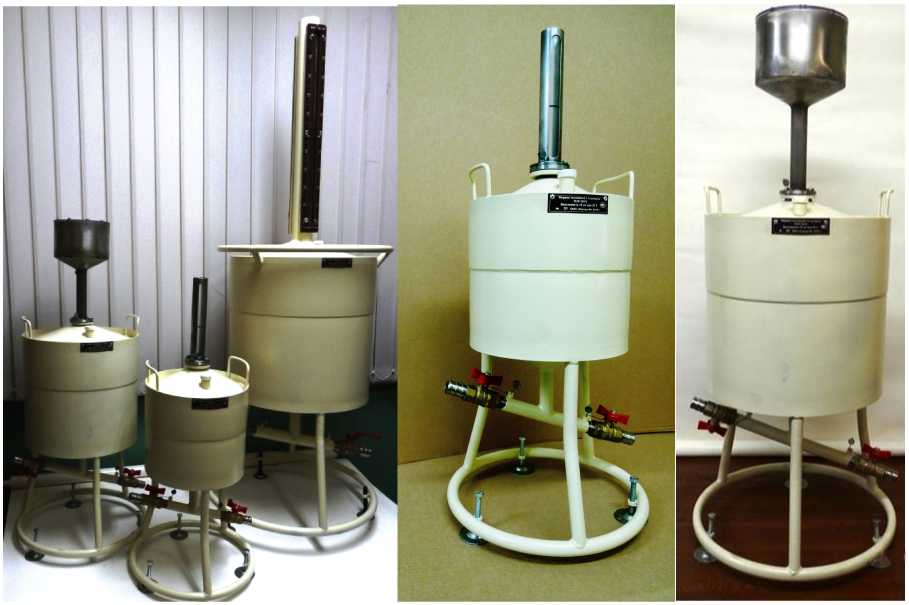

Рисунок 1 - Общий вид мерников металлических эталонных 1-го разряда М1Р

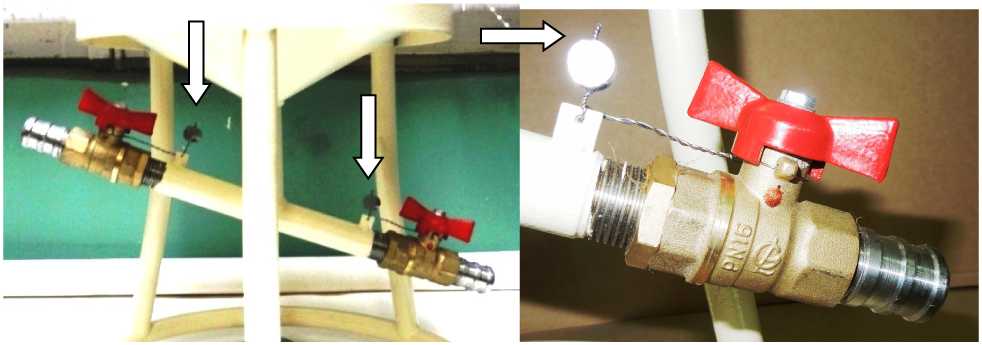

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных 1-го разряда М1Р

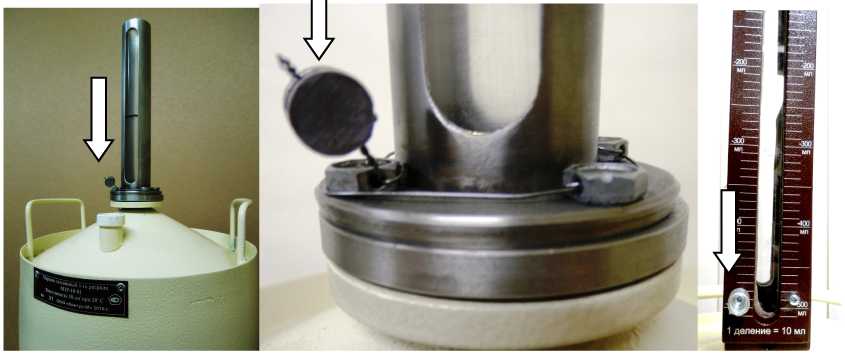

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных 1-го разряда М1Р

Программное обеспечение отсутствует.

Таблица 1 -

Таблица 2 - Основные технические

Градуированная часть горловины мерника не превышает 1% вместимости вверх и вниз от отметки номинальной вместимости.

наносится на маркировочную табличку, закрепленную в верхней части резервуара мерника металлического эталонного 1-го разряда М1Р, методом гравировки и по центру в верхней части титульного листа паспорта типографским способом.

Таблица 3 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости;

ТУ 4381-010-50618805-16 Мерники металлические эталонные 1-го разряда М1Р. Технические условия.

Общество с ограниченной ответственностью «Контур-М» (ООО «Контур-М»)

ИНН 1660038429

Адрес места осуществления деятельности: 422701, Республика Татарстан,

Высокогорский м.р-н, Высокогорское с.п., Промышленная зона Киндери тер., зд. 19 Телефон (факс): +7 (843) 202-31-70

Web-сайт: www.memiki.ru

E-mail: kontur_m16@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2024 г. № 1797

Регистрационный № 20835-05

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (далее - мерники) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости.

Мерники с шифром «01» и «01П» предназначены для поверки технических мерников 2 класса, измерительных резервуаров, топливораздаточных колонок (далее ТРК) или других дозаторов бензина и дизельного топлива, позволяющих измерить дозу рабочей жидкости при температуре +20 °С в объеме полной вместимости.

Мерники со специальной шкалой (СШ) позволяют измерять объем при температуре [(минус 20)-(+30)] °С с приведением к +20 °С.

Мерники со специальной шкалой (СШ) могут быть использованы без учета температурной шкалы при условии, что температура рабочей жидкости и окружающей среды находится в пределах 20±5°С.

Принцип работы мерника заключается в следующем:

• - мерник устанавливается в вертикальное положение, которое контролируется ампулой уровня;

• - в предварительно смоченный мерник рабочая жидкость подается непосредственно в горловину или в приемное отверстие пеногасителя. После заполнения мерника производится определение объема жидкости. При этом центральная риска шкалы соответствует номинальной вместимости мерника при температуре +20°С.

Мерники, изготавливаемые:

• - без пеногасителя имеют шифр «01»;

• - с пеногасителем имеют шифр «01П»;

• - с пеногасителем и специальной шкалой имеют шифр «СШ».

Мерники М2Р имеют полимерное покрытие, на мерниках М2Р, изготовленных из нержавеющей стали допускается отсутствие полимерного покрытия.

Все мерники вместимостью от 2 до 5000 дм³ комплектуются одной или двумя ампулами уровня, для контроля установки мерника в вертикальное положение.

Мерники, по требованию заказчика могут иметь один или несколько термокарманов, для измерения температуры.

Длина шкалы мерников шифром «01» и «01П» составляет ±(1-5)% номинальной вместимости мерника. Допускается несимметричное исполнение шкалы вверх и вниз от номинала мерника. Цена деления шкалы соответствует погрешности мерника.

Мерники с шифром «01» и «01П» состоят из резервуара, измерительной горловины с водомерной трубкой или прозрачными окнами, измерительной шкалы и ампулы для контроля установки мерника в вертикальное положение. Мерники вместимостью 10 дм³ и более устанавливаются на раме и снабжены сливным краном или заливным и сливным кранами.

Мерники номинальной вместимостью от 2 до 10 дм³ могут изготавливаться без опор с плоским дном.

В состав мерников с шифром «01П» входит пеногаситель, который герметично крепится на горловине мерника.

Все мерники вместимостью 20 дм³ и более могут иметь кран для доведения жидкости до отметки номинальной вместимости.

Мерники со специальной шкалой М2Р-10-СШ, М2Р-20-СШ, М2Р-50-СШ состоят из:

• - резервуара, измерительной горловины с водомерной трубкой, двух температурных шкал с интервалом температур [(минус 20) - (+30)] °С, для измерения объема бензина «Б», и объема дизельного топлива «ДТ», с приведением объема к +20 °С;

• - подвижного визира, у которого с левой стороны указана номинальная вместимость мерника, на правой стороне визира нанесена нулевая отметка и отметки, соответствующие значениям ±0,25% и ±0,5% номинальной вместимости мерника;

• - пеногасителя;

• - ампулы уровня, для контроля установки мерника в вертикальное положение.

Рабочая жидкость подается в предварительно смоченный мерник через приемное отверстие пеногасителя. После заполнения мерника производится измерение температуры рабочей жидкости внутри резервуара при помощи термометра и устанавливается подвижной визир таким образом, чтобы его центральная риска была совмещена с риской температурной шкалы («Б» или «ДТ»), которая соответствует температуре рабочей жидкости.

Областью применения мерников со специальной шкалой являются автозаправочные станции (АЗС), а также предприятия имеющие дозаторы светлых нефтепродуктов.

Общий вид мерников представлен на рисунке 1.

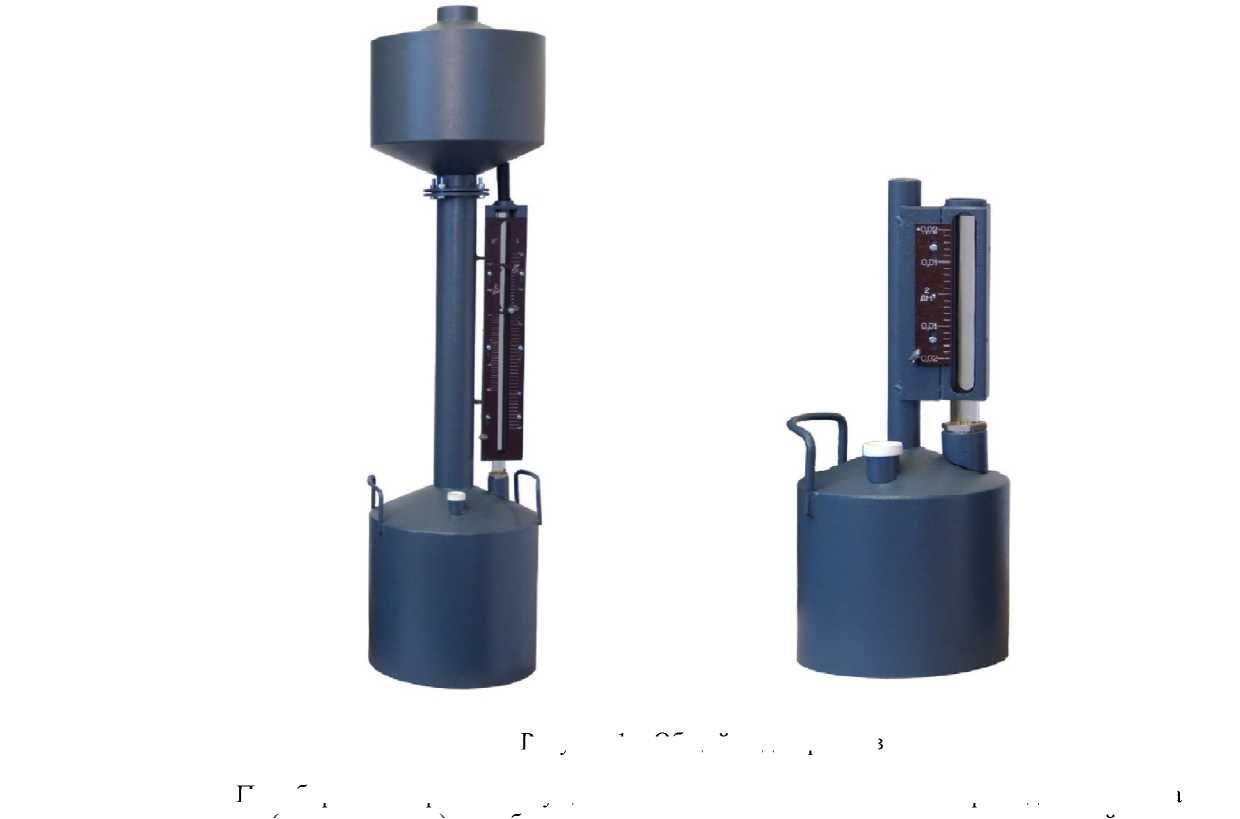

Рисунок 1 - Общий вид мерников

Пломбировка мерников осуществляется нанесением знака поверки давлением на

свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в шкале мерника и в сливных кранах.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

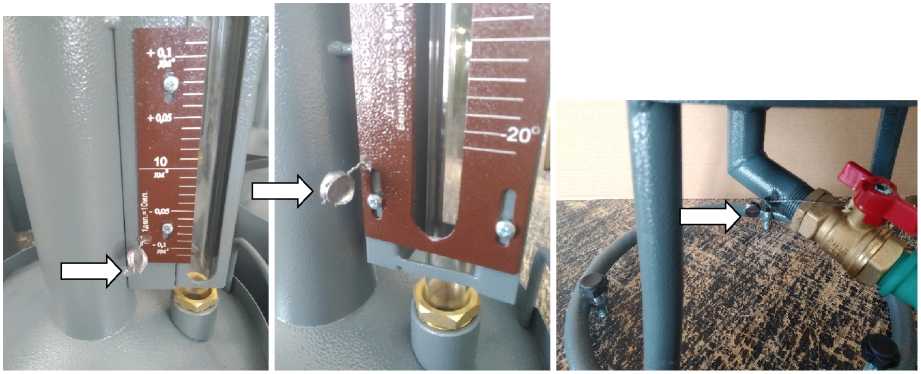

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников

Заводской номер мерников в цифровом формате наносится в верхнюю часть резервуара мерника методом лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Мерник эталонный 2-го разряда ‘        М2Р-1(М)1П

Вмес! имоегь 10 дМ* при 2(Г С

929 СХХЭ «Контур-М» 2022

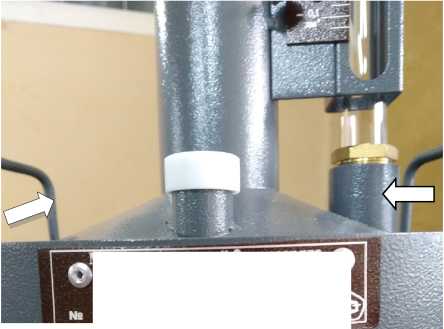

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Таблица 1 -

Таблица 2 - Основные технические

и масса

Цена деления температурной шкалы 1 °С для мерников с шифром «СШ» соответствует следующим объемам:

³

³

³

3

Знак утверждения типа наносится на маркировочную табличку, нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность

приведены в разделе 4 «Устройство и принцип действия» паспорта.

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Технические условия ТУ 4381-002-50618805-00 «Мерники эталонные 2-го разряда М2Р-2-01,  М2Р-5-01,  М2Р-10-01,  М2Р-10-01П,  М2Р-10-СШ,  М2Р-20-01,  М2Р-20-01П,

М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01,  М2Р-1000-01,  М2Р-1500-01,  М2Р-2000-01,  М2Р-2500-01,  М2Р-3000-01,

М2Р-5000-01».

Общество с ограниченной ответственностью «Контур-М» (ООО «Контур-М»)

ИНН 1660038429

Юридический адрес: 420071, г. Казань, ул. Мира, д. 51-118

Адрес места осуществления деятельности: 422701, Республика Татарстан,

Высокогорский м.р-н, Высокогорское с.п., Промышленная зона Киндери тер., зд. 19 Телефон: (843)202-31-70

Web-сайт: www.memiki.ru

E-mail: kontur_m16@mail.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
