УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «26» сентября 2022 г. № 2360

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ВРЕМЕНИ И ЧАСТОТЫ

UTC - шкала всемирного координированного времени;

UTC(k) - шкала координированного времени вторичного эталона единиц времени и частоты;

UTC(SU)   -  национальная шкала времени;

ГПС       -  государственная поверочная схема;

НСП      -  неисключенная систематическая погрешность;

РШ       -  рабочая шкала времени;

СКДО     -  среднее квадратическое относительное двухвыборочное

отклонение;

СКО       -  среднее квадратическое отклонение.

• 2.1. Государственная поверочная схема для средств измерений времени и частоты распространяется на государственный первичный эталон единиц времени, частоты и национальной шкалы времени и устанавливает порядок передачи единиц времени, частоты и национальной шкалы времени от государственного первичного эталона вторичным и рабочим эталонам, а также средствам измерений времени и частоты с указанием показателей точности эталонов, средств измерений и методов передачи единиц и шкал.

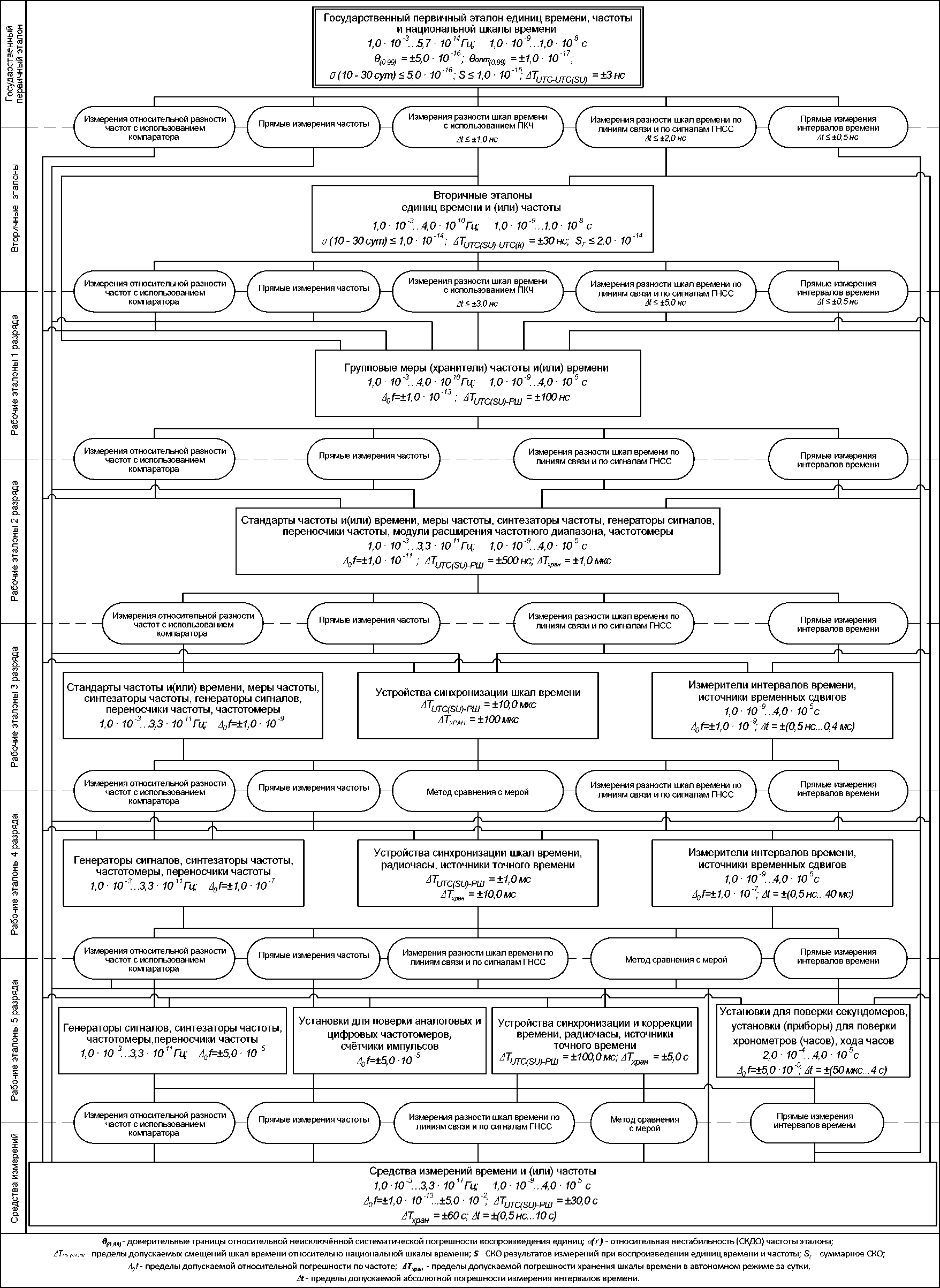

• 2.2. Графическая часть Государственной поверочной схемы для средств измерений времени и частоты представлена в Приложении А.

• 3.1. Государственный первичный эталон единиц времени, частоты и национальной шкалы времени предназначен для независимого воспроизведения и хранения единиц времени, частоты и национальной шкалы времени UTC(SU) и их передачи вторичным и рабочим эталонам и средствам измерений времени и частоты с целью обеспечения единства измерений в стране.

• 3.2. В основу измерений времени и частоты должны быть положены единицы, воспроизводимые Государственным первичным эталоном единиц времени, частоты и национальной шкалы времени.

• 3.3. Государственный первичный эталон единиц времени, частоты и национальной шкалы времени состоит из комплекса следующих технических средств:

• 1) комплекс воспроизведения единиц времени и частоты;

• 2) комплекс хранения национальной шкалы времени;

• 3) комплекс передачи единиц и национальной шкалы времени;

• 4) комплекс средств технического обеспечения.

• 3.4. Государственный первичный эталон воспроизводит и хранит единицы частоты в диапазоне от 1,0 • 10^-3 до 5,7 • 10¹⁴ Гц, интервалы времени в диапазоне от 1,0 • 10^-9 до 1,0 • 10⁸ с, и шкалы времени со следующими показателями точности:

  • 3.4.1. Номинальное значение частоты, при котором воспроизводятся единицы времени и частоты в радиочастотном диапазоне составляет 9 192 631 770 Гц, в оптическом диапазоне составляет 429 228 004 229 873 Гц.

  • 3.4.2. Государственный первичный эталон обеспечивает воспроизведение единиц с СКО результата измерений S' не превышающим 1,0 • 10^-15 при интервале времени наблюдений 1 сут.

  • 3.4.3. Доверительные границы относительной НСП воспроизведения единиц в радиочастотном диапазоне при уровне доверительной вероятности 0,99 составляют ±5,0 • 10^-16.

  • 3.4.4. Доверительные границы относительной НСП воспроизведения единиц в оптическом диапазоне при уровне доверительной вероятности 0,99 составляют ±1,0 • 10^-17.

  • 3.4.5. Относительная нестабильность (СКДО) частоты эталона а(т) при интервалах времени измерения от 10 до 30 сут, интервале времени наблюдений 1 год, не превышает 5,0 • 10^-16.

  • 3.4.6. Пределы допускаемых смещений национальной шкалы времени UTC(SU) относительно шкалы всемирного координированного времени UTC AT_UTC-UTC(su) составляют ±3,0 нс.

  • 3.4.7. Стандартная неопределенность измерений при воспроизведении единиц:

оцененная по типу А 1,0 • 10^-15;

оцененная по типу В 3,0 • 10^-16.

Суммарная стандартная неопределенность 1,0 • 10^-15.

Расширенная неопределенность 2,0 • 10^-15 при коэффициенте охвата к = 2.

• 3.5.  Для обеспечения воспроизведения единиц времени, частоты и национальной шкалы времени с указанными показателями точности должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.

• 3.6.  Государственный первичный эталон применяют для передачи вторичным эталонам, рабочим эталонам 1 - 5 разрядов и средствам измерений:

единиц частоты методом прямых измерений и методом измерений с использованием компаратора;

единиц времени методом прямых измерений интервалов времени;

шкалы времени методами измерений разности шкал времени с использованием перевозимых квантовых часов, а также с использованием сигналов, передаваемых по линиям связи и глобальными навигационными спутниковыми системами.

• 4.1. В качестве вторичных эталонов единиц времени и (или) частоты используют эталонные комплексы времени и частоты, состоящие из основных (водородные и (или) цезиевые стандарты частоты и времени, средства внутренних сличений, средства сравнения шкал времени) и вспомогательных технических средств.

• 4.2. Вторичные эталоны единиц времени и (или) частоты хранят единицы частоты в диапазоне от 1,0 • 10^-3 до 4,0 • 10¹⁰ Гц, интервалы времени в диапазоне от 1,0 • 10^-9 до 1,0 • 10⁸ с, и шкалы времени со следующими показателями точности:

  • 4.2.1. Суммарное СКО характеризующее суммарную погрешность вторичных эталонов, не превышает 2,0 • 10^-14.

  • 4.2.2. Относительная нестабильность (СКДО) частоты эталонов о(т) при интервалах времени измерения от 10 до 30 сут, интервале времени наблюдений 1 год не превышает 1,0 • 10^-14.

  • 4.2.3. Пределы допускаемых смещений шкал координированного времени вторичных эталонов относительно национальной шкалы времени ЛТитсри)-UTC(K) составляют ±30,0 нс.

• 4.3.  Для обеспечения хранения единиц времени, частоты и шкал координированного времени с указанными показателями точности должны быть соблюдены правила содержания и применения эталонов, утвержденные в установленном порядке.

• 4.4.  Вторичные эталоны единиц времени и частоты применяют для передачи рабочим эталонам 1 - 5 разрядов и средствам измерений:

единиц частоты методом прямых измерений и методом измерений с использованием компаратора;

единиц времени методом прямых измерений интервалов времени;

шкалы времени методами измерений разности шкал времени с использованием перевозимых квантовых часов, а также с использованием сигналов, передаваемых по линиям связи и глобальными навигационными спутниковыми системами.

• 5.1.  В качестве рабочих эталонов единиц времени и частоты первого разряда используют групповые меры (хранители) частоты и (или) времени.

  • 5.1.1. Рабочие эталоны единиц времени и частоты первого разряда хранят единицы частоты в диапазоне от 1,0 • 10^-3 до 4,0 • 10¹⁰ Гц, интервалы времени в диапазоне от 1,0 • 10^-9 до 4,0 • 10⁵ с, и шкалы времени со следующими показателями точности:

    • 5.1.1.1.  Пределы допускаемой относительной погрешности по частоте выходных сигналов составляют ±1,0 • 10^-13.

    • 5.1.1.2. Пределы допускаемых смещений рабочих шкал времени относительно национальной шкалы времени AT_{UTC(SU) - РШ} составляют ±100,0 нс.

  • 5.1.2. Рабочие эталоны единиц времени и частоты первого разряда применяют для передачи рабочим эталонам 2-5 разрядов и средствам измерений:

единиц частоты методом прямых измерений и методом измерений с использованием компаратора;

единиц времени методом прямых измерений интервалов времени;

шкалы времени методом измерений разности шкал времени с использованием сигналов, передаваемых по линиям связи и глобальными навигационными спутниковыми системами.

• 5.2.  В качестве рабочих эталонов единиц времени и частоты второго разряда используют стандарты частоты и (или) времени, меры частоты, синтезаторы частоты, генераторы сигналов, переносчики частоты, модули расширения частотного диапазона, частотомеры.

  • 5.2.1. Рабочие эталоны единиц времени и частоты второго разряда хранят единицы частоты в диапазоне от 1,0 • 10^-3 до 3,3 • 10¹¹ Гц, интервалы времени в диапазоне от 1,0 • 10^-9 до 4,0 • 10⁵ с, и шкалы времени со следующими показателями точности:

    • 5.2.1.1.  Допускаемая относительная погрешность по частоте выходных сигналов (опорного генератора) Л ₀f находится в пределах от ±1,0 • 10^-13 до ±1,0 • 10^-11.

    • 5.2.1.2.  Пределы допускаемых смещений рабочих шкал времени относительно национальной шкалы времени AT_UTC(SU) _{- РШ} составляют ±500,0 нс.

    • 5.2.1.3.  Пределы допускаемой погрешности хранения формируемой шкалы времени ЛТ_хран в автономном режиме за сутки составляют ±1,0 мкс.

5.2.2. Рабочие эталоны единиц времени и частоты второго разряда применяют для передачи рабочим эталонам 3 - 5 разрядов и средствам измерений:

единиц частоты методом прямых измерений и методом измерений с использованием компаратора;

времени методом прямых измерений интервалов времени;

шкалы времени методом измерений разности шкал времени с использованием сигналов, передаваемых по линиям связи и глобальными навигационными спутниковыми системами.

• 5.3.  В качестве рабочих эталонов единиц времени и частоты третьего разряда используют стандарты частоты и (или) времени, меры частоты, синтезаторы частоты, генераторы сигналов, переносчики частоты, модули расширения частотного диапазона, частотомеры, устройства синхронизации шкал времени, измерители интервалов времени, источники временных сдвигов (генераторы задержек).

  • 5.3.1. Рабочие эталоны единиц времени и частоты третьего разряда хранят единицы частоты в диапазоне от 1,0 • 10^-3 до 3,3 • 10¹¹ Гц, интервалы времени в диапазоне от 1,0 • 10^-9 до 4,0 • 10⁵ с, и шкалы времени со следующими показателями точности:

    • 5.3.1.1.  Допускаемая относительная погрешность по частоте выходных сигналов (опорного генератора) A ₀f находится в пределах от ±1,0 • 10^-11 до ±1,0 • 10^-9.

    • 5.3.1.2.  Пределы допускаемых смещений рабочих шкал времени относительно национальной шкалы времени AT_UTC(SU) _{- РШ} составляют ±10,0 мкс.

    • 5.3.1.3.  Пределы допускаемой погрешности хранения формируемой шкалы времени АТ_хран в автономном режиме за сутки составляют ±100,0 мкс.

    • 5.3.1.4.  Допускаемая абсолютная погрешность измерения интервалов времени At находится в пределах от ±0,5 нс до ±0,4 мс.

  • 5.3.2. Рабочие эталоны единиц времени и частоты третьего разряда применяют для передачи рабочим эталонам 4-5 разрядов и средствам измерений:

единиц частоты методом прямых измерений и методом измерений с использованием компаратора;

единиц времени методом прямых измерений интервалов времени;

шкалы времени методом сравнения с мерой и методом измерений разности шкал времени с использованием сигналов, передаваемых по линиям связи и глобальными навигационными спутниковыми системами.

• 5.4.  В качестве рабочих эталонов единиц времени и частоты четвертого разряда используют синтезаторы частоты, генераторы сигналов, переносчики частоты, модули расширения частотного диапазона, частотомеры, устройства синхронизации шкал времени, источники точного времени, радиочасы, измерители интервалов времени, источники временных сдвигов (генераторы задержек).

  • 5.4.1. Рабочие эталоны единиц времени и частоты четвертого разряда хранят единицы частоты в диапазоне от 1,0 • 10^-3 до 3,3 • 10¹¹ Гц, интервалы времени в диапазоне от 1,0 • 10^-9 до 4,0 • 10⁵ с, и шкалы времени со следующими показателями точности:

    • 5.4.1.1.  Допускаемая относительная погрешность по частоте опорного генератора A₀f находится в пределах от ±1,0 • 10^-9 до ±1,0 • 10^-7.

    • 5.4.1.2.  Пределы допускаемых смещений рабочих шкал времени относительно национальной шкалы времени AT_UTC(SU) _{- РШ} составляют ±1,0 мс.

    • 5.4.1.3.  Пределы допускаемой погрешности хранения формируемой шкалы времени АТ_хран в автономном режиме за сутки составляют ±10,0 мс.

    • 5.4.1.4.  Допускаемая абсолютная погрешность измерения интервалов времени At находится в пределах от ±0,5 нс до ±40,0 мс.

  • 5.4.2. Рабочие эталоны единиц времени и частоты четвертого разряда применяют для передачи рабочим эталонам 5 разряда и средствам измерений:

единиц частоты методом прямых измерений и методом измерений с использованием компаратора;

единиц времени методом прямых измерений интервалов времени;

шкалы времени методом сравнения с мерой и методом измерений разности шкал времени с использованием сигналов, передаваемых по линиям связи и глобальными навигационными спутниковыми системами.

5.5. В качестве рабочих эталонов единиц времени и частоты пятого разряда используют генераторы сигналов, синтезаторы частоты, переносчики частоты, модули расширения частотного диапазона, частотомеры, устройства синхронизации и коррекции времени, источники точного времени (серверы, радиосерверы), радиочасы, установки для поверки аналоговых и цифровых частотомеров, установки для поверки секундомеров, установки (приборы) поверки (проверки) хронометров (часов), установки (приборы) поверки (проверки) хода часов, приборы для поверки (программаторы) тахографов, секундомеры электронные, калибраторы временных интервалов, счетчики импульсов, формирователи и измерители телефонных соединений и др.

• 5.5.1. Рабочие эталоны единиц времени и частоты пятого разряда хранят единицы частоты в диапазоне от 1,0 • 10^-3 до 3,3 • 10¹¹ Гц, интервалы времени в диапазоне от 2,0 • 10^-4 до 4,0 • 10⁵ с со следующими показателями точности:

• 5.5.1.1.  Допускаемая относительная погрешность по частоте опорного генератора Aof находится в пределах от ±1,0 • 10^-7 до ±5,0 • 10^-5.

• 5.5.1.2.    Пределы допускаемых смещений рабочих шкал времени относительно национальной шкалы времени AT_UTC(_SU) _{- РШ} составляют ±100,0 мс.

• 5.5.1.3.    Пределы допускаемой погрешности хранения формируемой шкалы времени АТ_хран в автономном режиме за сутки составляют ±5,0 с.

• 5.5.1.4.  Допускаемая абсолютная погрешность измерения интервалов времени At находится в пределах от ±50,0 мкс до ±4,0 с.

• 5.5.2. Рабочие эталоны единиц времени и частоты пятого разряда применяют для передачи средствам измерений:

единиц частоты методом прямых измерений и методом измерений с использованием компаратора;

единиц времени методом прямых измерений интервалов времени;

шкалы времени методом сравнения с мерой и методом измерений разности шкал времени с использованием сигналов, передаваемых по линиям связи и глобальными навигационными спутниковыми системами.

• 5.6.  При отнесении рабочих эталонов, реализующих несколько режимов работы с различными значениями нормированных метрологических характеристик к тому или иному уровню государственной поверочной схемы, в обязательном порядке указывается режим работы, при котором обеспечивается выполнение обязательных требований к его метрологическим характеристикам.

• 5.7.  При применении данных эталонов для передачи единиц должен быть обеспечен указанный режим их работы.

• 6.1. В качестве средств измерений времени и (или) частоты используют приборы общего технического или специализированного назначения, основанные на применении различных периодических процессов: квантовые и кварцевые меры частоты, генераторы сигналов, синтезаторы частоты, переносчики (преобразователи) частоты, модули расширения частотного диапазона, частотомеры, компараторы фазовые и частотные, измерители интервалов времени, аппаратура приемных пунктов системы единого времени, формирователи и измерители телефонных соединений, часы (хронометры), секундомеры и др.

  • 6.1.1. Средства измерений хранят единицы частоты в диапазоне от 1,0  •  10^-3 до 3,3  •  10¹¹ Гц, интервалы времени в диапазоне от

1,0 • 10^-9 до 4,0 • 10⁵ с и шкалы времени со следующими показателями точности:

• 6.1.1.1.  Допускаемая относительная погрешность по частоте опорного генератора Aof находится в пределах от ±1,0 • 10^-13 до ±5,0 • 10^-2.

• 6.1.1.2.    Пределы допускаемых смещений рабочих шкал времени относительно национальной шкалы времени AT_UTC(_SU) _{- РШ} составляют ±30,0 с.

• 6.1.1.3.  Пределы допускаемой погрешности хранения формируемой шкалы времени АТ_хр(Ш в автономном режиме за сутки не превышает ±60,0 с.

• 6.1.1.4.  Допускаемая абсолютная погрешность измерения интервалов времени At находится в пределах от ±0,5 нс до ±10,0 с.

• 7.1.  Показатели точности методов передачи единиц времени, частоты и шкал времени, если в настоящей ГПС не указано иное, не должны превышать 15 % от значений характеристик погрешности эталонов, применяемых при передаче единиц и шкал времени.

• 7.2.  При передаче единиц соотношение показателей точности применяемого для аттестации (поверки) эталона и аттестуемого эталона (поверяемого средства измерений) не должно превышать 1/3.

• 7.3.  При оценке нестабильности частоты выходных сигналов эталонов и средств измерений допускается применение равноточной меры. При этом, в соответствии с п. 4.3.9.5 ГОСТ 23512-98 «Стандарты частоты и времени. Общие технические требования и методы испытаний», для оценки нестабильности частоты аттестуемого эталона (поверяемого средства измерений) полученный результат необходимо разделить на коэффициент, равный ^2.

Приложение А

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 сентября 2022 г.

Москва

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от26ноября2021 г.№ 179-пр приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений времени и частоты (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц времени, частоты и национальной шкалы времени (ГЭТ 1-2022), эталонов и средств измерений времени и частоты и вводится в действие с 10 октября 2022 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты» (далее - Приказ № 1621), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 1621, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 1621, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 1621 или локальным поверочным схемам, или для эталонов, не требующих переутверждения по ГПС, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИФТРИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5.    Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты» с 10 октября 2022 г.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
