ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О переоформлении свидетельства об утверждении типа средства измерений № 51145 «Комплексы измерительно-вычислительные ИМЦ-07» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями филиала ООО «ИМС Индастриз» в г. Уфа от 01 марта 2019 г. № ИМС/УФА/ИСХ/2018/-0552-2.05 и № ИМС/УФА/ИСХ/2018/-0561-2.05 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительновычислительные ИМЦ-07, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53852-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МИ 3395-2013

с изменением №  1 «Рекомендация. ГСИ. Комплексы измерительно

вычислительные ИМЦ-07. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 февраля 2019 г., и распространить действие документа на комплексы измерительно-вычислительные ИМЦ-07, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 51145 «Комплексы измерительно-вычислительные ИМЦ-07», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53852-13, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BEC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ИМЦ-07 (далее - ИВК) предназначены для измерений и преобразования параметров входных электрических сигналов (токовых, импульсных, частотных), поступающих от измерительных преобразователей, в значения величин.

Принцип действия ИВК заключается в том, что электрические сигналы от измерительных преобразователей через барьеры искробезопасности (при их наличии) поступают на входные модули контроллера, где происходит измерение. Далее измеренные значения передаются в компьютер. В компьютере измеренные значения преобразуются в значения величин с последующим отображением на экране монитора, сохранением в отчетах и протоколах, и выводом на печать.

ИВК обеспечивает выполнение следующих основных функций:

- измерение информативных параметров входных электрических сигналов, поступающих от измерительных преобразователей;

- контроль значений измеренных информативных параметров входных электрических сигналов;

- преобразование информативных параметров входных электрических сигналов в значения величин;

- контроль значений величин, звуковая сигнализация и печать сообщений о выходе значений за установленные пределы;

- создание и ведение журналов событий с возможностью просмотра и п ечати;

- представление учетной информации в виде отчетов (оперативный, сменный, суточный, месячный, годовой, на партию);

- создание и ведение архивов учетной информации с возможностью просмотра и печати;

- определение метрологических характеристик (МХ) преобразователей расхода (ПР);

- формирование, отображение и печать протоколов поверки и контроля ПР;

- создание и ведение архивов протоколов поверки и контроля ПР с возможностью просмотра и печати;

- управление автоматическими пробоотборниками;

- управление приводом крана трубопоршневых поверочных установок (ТПУ);

- защита информации системой доступов и паролей;

- обмен данными с компьютером верхнего уровня по протоколам: Modbus ASCII, RTU, интерфейс RS 232 или RS 485; Modbus TCP, интерфейс Ethernet.

ИВК обеспечивает измерение следующих информативных параметров входных электрических сигналов:

- сила постоянного тока;

- частота и период импульсного сигнала;

- количество импульсов;

- количество импульсов за интервал времени;

- отношение количества импульсов за интервал времени.

ИВК обеспечивает вычисление значений следующих основных величин:

- объемный и массовый расход жидкости в измерительных линиях (ИЛ);

- суммарный объемный и массовый расход жидкости по блоку ИЛ (БИЛ);

- объем жидкости;

- масса жидкости;

- температура жидкости;

- давление жидкости;

- плотность жидкости;

- перепад давления на фильтрах;

- вязкость жидкости;

- объемная и массовая доля воды в жидкости;

- массовая доля серы в жидкости;

- коэффициент преобразования преобразователей объемного расхода (ПОР) при определении МХ по ТПУ или КП;

- коэффициент преобразования ПОР при определении МХ по эталонному преобразователю расхода (ЭПР);

- коэффициент преобразования ПОР при определении МХ по мернику;

- коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент преобразователя массового расхода (ПМР) при определении МХ по ТПУ или КП и преобразователю плотности (ПП);

• - коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент ПМР при определении МХ по ЭПР.

ИВК изготавливается в девяти вариантах конструктивного исполнения:

• - приборное исполнение: исполнение 1 - встраиваемый прибор; исполнение 8 -встраиваемый прибор с дублированием всех функций;

• - шкафное исполнение: исполнение 2 - настенный шкаф; исполнение 3 - напольный шкаф; исполнение 4 и 5 - напольный шкаф с дублированием всех функций; исполнение 6 - настенный взрывозащищенный шкаф;

• - распределенное исполнение: исполнение 7 - модуль 1 и модуль 2: настенные взрывозащищенные шкафы с дублированием всех функций; исполнение 9 - модуль 1: настенный взрывозащищенный шкаф, модуль 2: переносной прибор.

Дублирование функций ИВК обеспечивается дублированием контроллера, компьютера, блоков питания («горячее» резервирование).

Общий вид ИВК показан на рисунках 1-5. Общий вид конкретного изделия может отличаться от представленных примеров (определяется требованиями конкретного заказа).

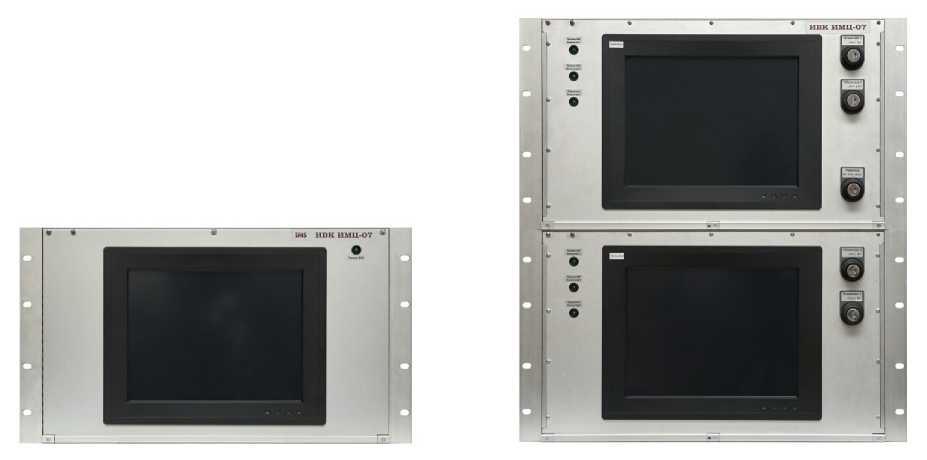

Рисунок 1 - Общий вид ИВК, исполнения 1 и 8

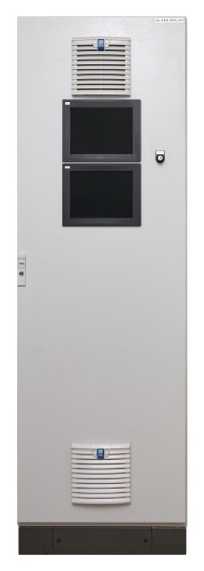

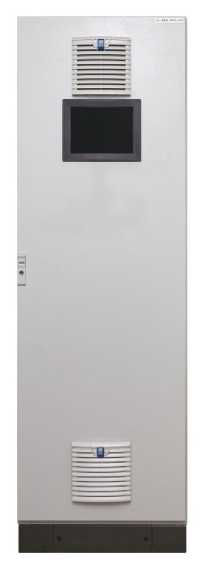

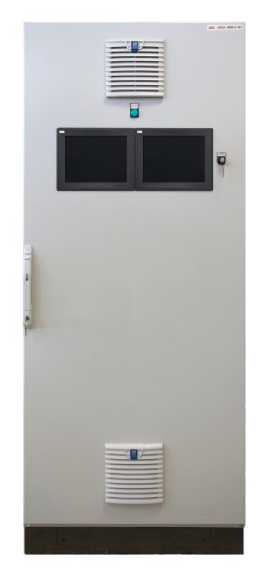

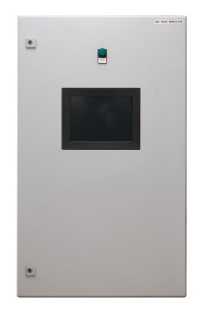

Рисунок 2 - Общий вид ИВК, исполнения 2, 3, 4 и 5

Рисунок 3 - Общий вид ИВК, исполнение 6

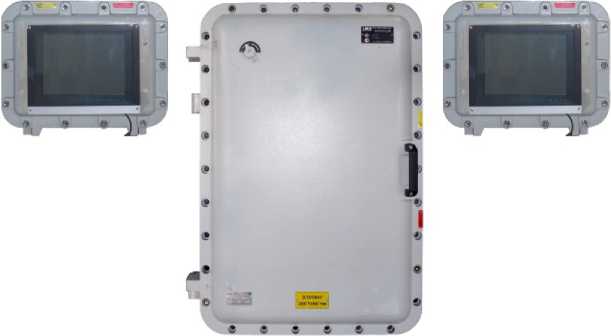

Рисунок 4 - Общий вид ИВК, исполнение 7

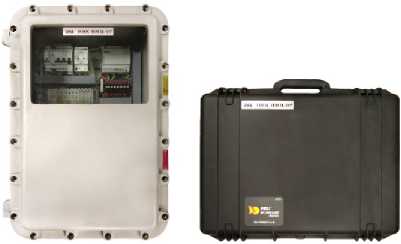

Рисунок 5 - Общий вид ИВК, исполнение 9

Рисунок 6 - Места нанесения знака поверки, приборное исполнение

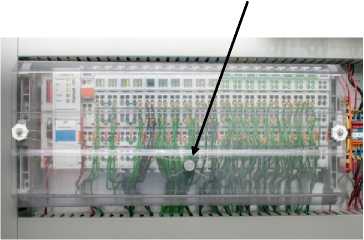

Рисунок 7 - Места нанесения знака поверки, шкафное исполнение

ИВК имеет встроенное прикладное программное обеспечение (далее - ПО ИВК)

Защита данных от несанкционированного доступа в ПО ИВК обеспечивается разграничением прав пользователей. Введены четырехуровневая система доступа и система паролей. Предусмотрена физическая защита (опломбирование) контроллеров, установленных в ИВК, от несанкционированного доступа.

Контроль целостности и подлинности ПО осуществляется посредством расчета контрольных сумм файлов по алгоритму CRC32. Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Продолжение таблицы 3

наносится на паспортную табличку ИВК и титульные листы эксплуатационной документации методом компьютерной графики.

Таблица 4 - Комплектность комплексов измерительно-вычислительных ИМЦ-07

осуществляется по документу МИ 3395-2013 с изменением № 1 «Рекомендация. ГСИ.

Комплексы измерительно-вычислительные ИМЦ-07. Методика поверки», утвержденному

ООО «ИМС Индастриз» и ФГУП «ВНИИМ им. Д.И. Менделеева» 25 мая 2018 г.

Основные средства поверки:

• - устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА-Т (регистрационный номер 39214-08);

• - калибратор многофункциональный DPI 620 (регистрационный номер 60401-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска на пломбы (рисунки 6, 7) и на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4222-007-97243614-2013 Комплекс измерительно-вычислительный ИМЦ-07. Технические условия с изменениями 1, 2, 3

Общество с ограниченной ответственностью «ИМС Индастриз»

(ООО «ИМС Индастриз»)

ИНН 7736545870

Адрес: 117312, г. Москва, ул. Вавилова, д. 47 А

Юридический адрес: 142703, Московская обл., Ленинский район, г. Видное, ул. Донбасская, д. 2, стр. 10, ком. 611

Телефон: (495) 221-10-50, факс: (495) 221-10-51

E-mail: ims@imsholding.ru

Web-сайт: www.imsholding.ru

Общество с ограниченной ответственностью «ИМС Индастриз»

филиал «ИМС Индастриз - Уфа»

(ООО «ИМС Индастриз» филиал «ИМС Индастриз - Уфа»)

ИНН 7736545870

Адрес: 450071, г. Уфа, ул. Луганская 3/1

Юридический адрес: 142703, Московская обл., Ленинский район, г. Видное, ул. Донбасская, д. 2, стр. 10, ком. 611

Телефон: (347) 216-34-78, факс: (347) 216-34-79

E- mail : ufa@imsholding.ru;

Web-сайт: www.imsholding.ru.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
