МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59422 «Комплексы технических средств непрограммируемой логики КТС НПЛ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Московский завод «ФИЗПРИБОР» от 31 августа 2016 г. № 18-11/414 приказываю:

• 1. Внести изменения в описание типа на комплексы технических средств непрограммируемой логики КТС НПЛ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61252-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа № 59422 «Комплексы технических средств непрограммируемой логики КТС НПЛ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61252-15, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его



  Голубев

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «17» октября 2016 г. № 1524

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы технических средств непрограммируемой логики КТС НПЛ

Комплексы технических средств непрограммируемой логики КТС НПЛ (далее -комплексы) предназначены для измерений и измерительных преобразований сигналов силы постоянного тока, сигналов от термопар (ТП), термопреобразователей сопротивления (ТС), формирования дискретных сигналов при достижении сигналами заданных предельных значений, формирования и выдачи информационных сигналов в цифровой форме в локальную сеть функциональных блоков (ЛСФБ).

Принцип действия КТС НПЛ в части измерений основан на аналого-цифровом преобразовании входных аналоговых сигналов, их обработке, регистрации и передаче по локальной сети.

КТС НПЛ (базовые шкафы проектного заполнения и блоки КТС НПЛ), предназначены для построения проектным путем автоматизированных систем управления технологическими процессами атомных электростанций (АЭС). Базовые шкафы предназначены для размещения и обеспечения условий работы функциональных блоков КТС НПЛ и концентраторов, производства ООО «Московский завод «ФИЗПРИБОР».

В состав КТС НПЛ входят следующие технические средства:

• - шкафы базовые, предназначенные для установки блоков сбора и выдачи аналоговых и дискретных сигналов, источников вторичного электропитания, контроллеров управления, подключения входных и выходных внешних цепей;

• - блоки сбора аналоговых и дискретных сигналов, служебные блоки, контроллеры управления, источники питания, сетевые устройства;

• - стенды, предназначенные для проверки и отладки аппаратур;

• - кабели ЛВС, сигнальные кабели и кабели питания.

Отличительной особенностью КТС НПЛ является:

реализация функций формирования команд защиты и диагностического опробования на аппаратных средствах «жёсткой» логики без применения программируемых средств (микроконтроллеров, ЭВМ, программируемых логических интегральных схем ПЛИС);

реализация на микроконтроллерах и ЭВМ функций сбора сигналов и передачи информации в систему верхнего блочного уровня (СВБУ) и дополнительного диагностирования - при этом в режиме штатного функционирования отсутствует влияние программируемых средств на работу средств «жёсткой» логики, в том числе в случае отказа программируемых средств, что обеспечивается аппаратно.

Измерительными компонентами КТС НПЛ являются блоки сбора и обработки сигналов БСОТП, БСОУТ1, БСОУТ2, БСОЮ, БСО75, БСОТС.

На базе перечисленных блоков и контроллера управления могут быть образованы измерительные каналы аналоговых сигналов.

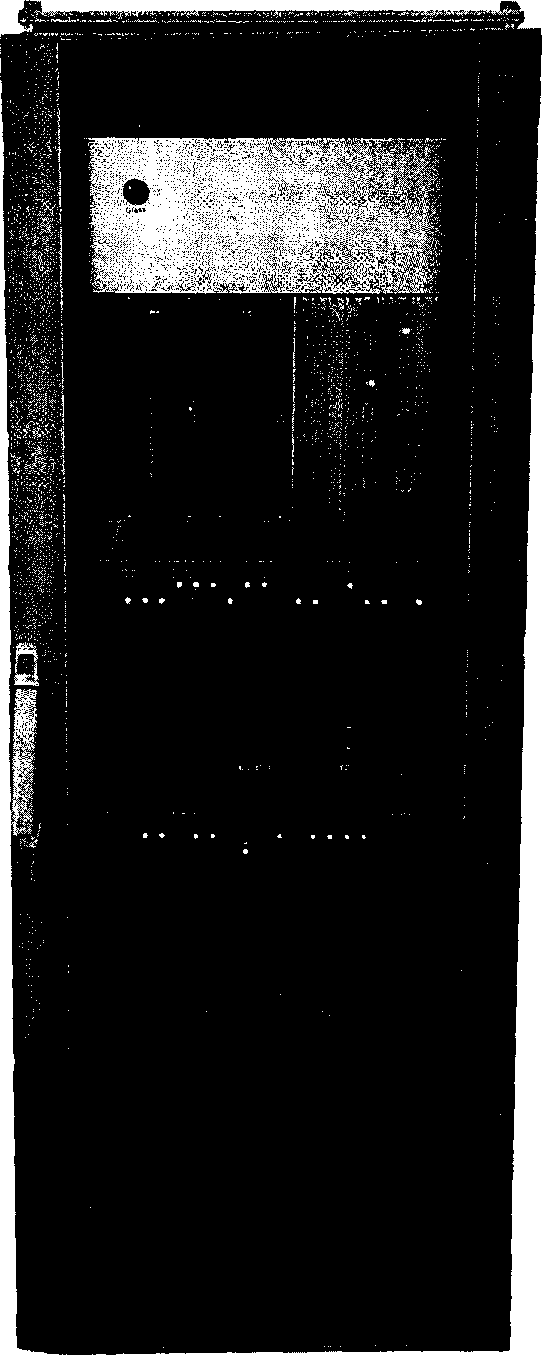

Фотография общего вида комплексов представлена на рисунке 1.

Блоки КТС НПЛ предназначены для реализации на непрограммируемых средствах («жёсткой логике») функций, обеспечивающих выполнение команд защиты.

Пломбировка комплексов не предусмотрена.

Рисунок 1 - Фотография общего вида комплексов

Блоки сбора и обработки сигналов термопар БСОТП обеспечивают:

• - прием сигналов ТП стандартных градуировок по ГОСТ Р 8.585-2001 в диапазоне от минус 10 до плюс 32 мВ на гальванически изолированные входы;

• - прием сигналов ТС стандартных градуировок по ГОСТ 6651 -2009 в диапазоне от 0 до 150 Ом для компенсации температуры холодного спая на гальванически изолированные входы;

• - первичную обработку входных сигналов: фильтрацию, масштабирование;

• - компенсацию температуры холодного спая по сигналам ТС, при этом один сигнал ТС используется для двух сигналов ТП;

• - формирование дискретных сигналов срабатывания при достижении сигналами ТП заданных предельных значений (уставки срабатывания) с регулируемой зоной возврата;

• - срабатывание на понижение или повышение, две независимые уставки на один сигнал;

• - опробование (приведение выходов в заданное состояние) индивидуально для каждого входа блока по внешнему дискретному сигналу;

• - диагностику входных сигналов, выходных сигналов и самого блока;

• - сигнализацию срабатывания светодиодами на лицевой панели блока;

• - сигнализацию неисправности блока.

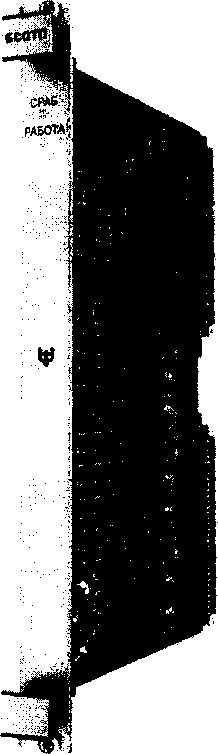

Фотография общего вида блока БСОТП приведена на рисунке 2.

Рисунок 2 - Фотография общего вида блока БСОТП

Блоки сбора и обработки унифицированных сигналов тока БСОУТ1 обеспечивают:

• - прием унифицированных сигналов от 0 до 20 мА от датчиков уровня на гальванически изолированные входы;

• - прием унифицированных сигналов от 0 до 20 мА от датчиков давления на гальванически изолированные входы для коррекции уровня;

• - первичную обработку входных сигналов: фильтрацию, масштабирование;

• - - коррекцию входных значений уровня по сигналам коррекции от датчиков давления, один сигнал коррекции на один вход уровня;

формирование дискретных сигналов срабатывания при достижении скорректированными входными сигналами заданных предельных значений (уставки срабатывания) с регулируемой зоной возврата;

• - срабатывание на понижение или повышение, две независимые уставки на один сигнал;

• - опробование (приведение выходов в заданное состояние) индивидуально для каждого входа уровня по внешнему дискретному сигналу;

• - диагностику входных сигналов, выходных сигналов и самого блока;

• - сигнализацию срабатывания светодиодами лицевой панели блока;

• - сигнализацию о неисправности блока.

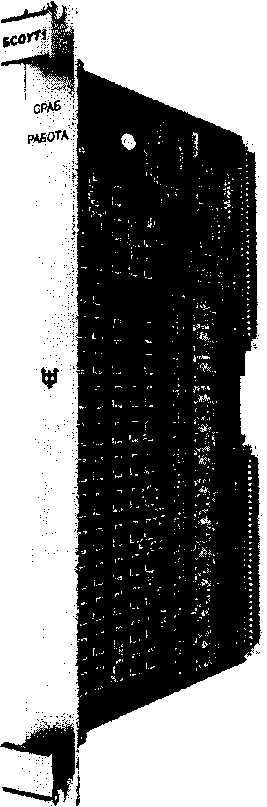

Фотография общего вида блока БСОУТ1 приведена на рисунке 3.

Рисунок 3 - Фотография общего вида блока БСОУТ1

Блоки сбора и обработки унифицированных сигналов тока БСОУТ2 обеспечивают:

• - прием унифицированных сигналов от 0 до 20 мА на гальванически изолированные входы;

• -  первичную обработку входных сигналов: фильтрацию, демпфирование, масштабирование;

• - формирование дискретных сигналов срабатывания при достижении входными сигналами заданных предельных значений (уставки срабатывания) с регулируемой зоной возврата;

• - срабатывание на понижение или повышение;

• - опробование (приведение выходов в заданное состояние) дискретной части блока по внешнему дискретному сигналу;

• - диагностику входных сигналов, выходных сигналов и самого блока;

• - сигнализацию срабатывания светодиодами лицевой панели блока;

• - сигнализацию о неисправности блока.

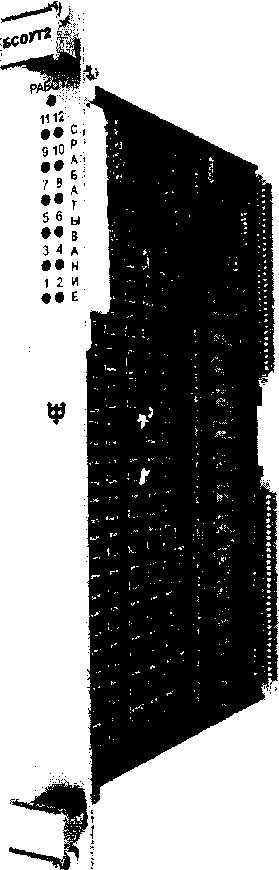

Фотография общего вида блока БСОУТ2 приведена на рисунке 4.

Рисунок 4 - - Фотография общего вида блока БСОУТ2

Блоки сбора и обработки сигналов БСОЮ обеспечивают:

• - прием унифицированного токового сигнала от 0 до 20 мА гальванически изолированный вход;

• - прием сигналов термоЭДС от термопар (ТП) стандартных градуировок по ГОСТ Р 8.585-2001 в диапазоне от минус 10 до плюс 88 мВ на гальванически изолированные входы;

прием сигналов от термопреобразователей сопротивления (ТС) стандартных градуировок по ГОСТ 6651-2009 в диапазоне от 0 до 300 Ом на гальванически изолированные входы;

• - формирования дискретных сигналов срабатывания при достижении разностью входных сигналов заданных предельных значений;

• - формирования дискретных сигналов срабатывания при достижении входными сигналами заданных предельных значений;

• - компенсацию температуры холодного спая по сигналам ТС;

первичную обработку входных сигналов: фильтрацию, демпфирование, масштабирование;

программное преобразование оцифрованных входных сигналов в код, пропорциональный значению постоянного тока, и передачи указанного кода через интерфейсы RS-485;

• - выдачу информационных сигналов в цифровой форме.

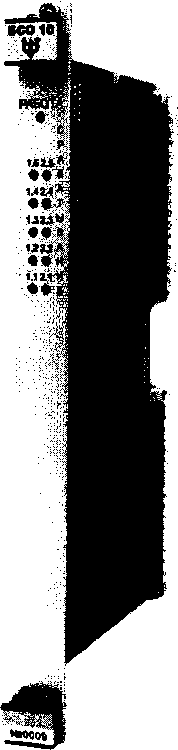

Фотография общего вида блока БСОЮ приведена на рисунке 5.

Рисунок 5 - Фотография общего вида блока БСОЮ

Блоки сбора и обработки сигналов БСО75 обеспечивают:

• - прием унифицированных токовых сигналов от 0 до 20 мА на гальванически изолированные входы;

• - формирования дискретных сигналов срабатывания при достижении разностью входных сигналов заданных предельных значений;

• - формирования дискретных сигналов срабатывания при достижении входными сигналами заданных предельных значений;

• -  первичную обработку входных сигналов: фильтрацию, демпфирование, масштабирование;

• -  программное преобразование оцифрованных входных сигналов в код, пропорциональный значению постоянного тока, и передачи указанного кода через интерфейсы RS-485;

• - выдачу, в соответствии с функциональной схемой, информационных сигналов в цифровой форме.

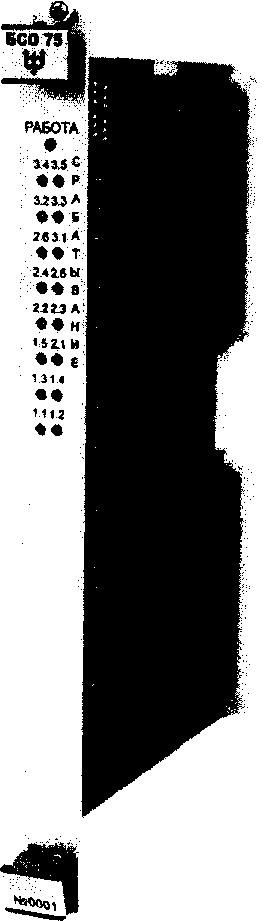

Фотография общего вида блока БСО75 приведена на рисунке 6.

Рисунок 6 - Фотография общего вида блока БСО75

Блоки сбора и обработки сигналов термопреобразователей сопротивления БСОТС обеспечивают:

• - прием сигналов от термопреобразователей сопротивления (ТС) стандартных градуировок по ГОСТ 6651-2009 в диапазоне от 0 до 300 Ом на гальванически изолированные входы;

• - формирования дискретных сигналов срабатывания при достижении входными сигналами заданных предельных значений;

• -  первичную обработку входных сигналов: фильтрацию, демпфирование, масштабирование;

• -  программное преобразование оцифрованных входных сигналов в код, пропорциональный значению постоянного тока, и передачи указанного кода через интерфейсы RS-485;

• - выдачу, в соответствии с функциональной схемой, информационных сигналов в цифровой форме.

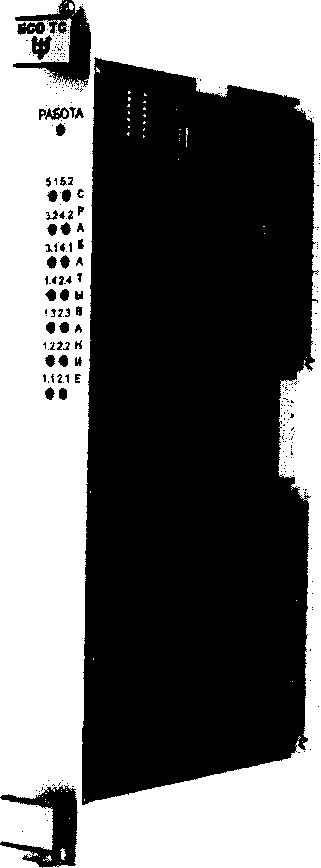

Фотография общего вида блока БСОТС приведена на рисунке 7.

Рисунок 7 - Фотография общего вида блока БСОТС

Программное обеспечение (ПО) блоков подразделяется на две группы - резидентное программное обеспечение (РПО), устанавливаемое в функциональные блоки, и внешнее ПО, устанавливаемое на стендовое оборудование.

РПО устанавливается в энергонезависимую память блоков в производственном цикле на заводе-изготовителе. РПО не может быть модифицировано в составе блока. Конструкция ТС НПЛ исключает возможность несанкционированного влияния на РПО и измерительную информацию. Модификация программного обеспечения может быть выполнена только авторизованным пользователем с помощью стендового оборудования и специального ПО, защищенного паролем.

Метрологические характеристики блоков нормированы с учетом РПО. Внешнее ПО не влияет на метрологические характеристики блоков.

Таблица 1 - Идентификационные данные РПО

Уровень защиты от непреднамеренных и преднамеренных изменений РПО -«высокий», внешнего ПО - «высокий» в соответствии с Р.50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики измерительных блоков КТС НПЛ

Таблица 3 - Технические характеристики измерительных блоков КТС НПЛ

наносится автоматизированным (машинным) способом на титульные листы руководств по эксплуатации и паспортов аналоговых блоков и методом лазерной гравировки на планку задней двери шкафов ШБ.

В комплект поставки входят:

КТС НПЛ - в соответствии со спецификацией заказа, техническим заданием; комплект технической документации в бумажном и электронном виде в соответствии с договором,

методика поверки ПЮИЖ 3.081.175 ПМ1;

стенды проверки блоков, упаковка.

осуществляется по документу ПЮИЖ 3.081.175 ПМ1 «Комплексы технических средств непрограммируемой логики КТС НПЛ. Методика поверки» с изменением №  1,

утвержденному ФГУП «ВНИИМС» 17.08.2016.

Основные средства поверки:

• - стенд проверки аналоговых блоков СПАБ-М ПЮИЖ 3.051.001 либо стенд проверки блоков СПАБ-Д ПЮИЖ 3.051.022, в состав которого включены эталоны:

• - калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (per. №

35062-07):    пределы допускаемой основной погрешности в режиме

измерения/воспроизведения силы постоянного тока I в диапазоне от 0 до 25 мА А= ±(10'⁴-1 + 1 мкА), напряжения постоянного тока U в диапазоне от - 10 до +100 мВ A- ±(7’10‘^5,|U| + 3 мкВ), в режиме воспроизведения сопротивления постоянному току в диапазоне от 0 до 180 Ом А= ±0,015 Ом, в диапазоне от 180 до 320 Ом А= ±0,025 Ом;

• - вольтметр универсальный цифровой GDM-8246 (per. № 34295-07), пределы допускаемой основной погрешности в режиме измерения напряжения постоянного тока U в диапазоне от 0 до 5 В Д= ±(2-10’^4,U+0,2 мВ); в диапазоне от 0 до 50 В Д= ±(210'⁴ U+ 4 мВ) В.

Знак поверки наносится на свидетельство о поверке.

Методы измерений изложены в руководстве по эксплуатации блоков сбора и обработки сигналов БСОТП ПЮИЖ 3.081.175 РЭ, БСОУТ1 ПЮИЖ 3.081.176 РЭ, БСОУТ2 ПЮИЖ 3.081.180 РЭ, БСОЮ ПЮИЖ 3.081.223 РЭ, БСО75 ПЮИЖ 3.081.224 РЭ, БСОТС ПЮИЖ 3.081,225 РЭ.

ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования

ГОСТ 25804.4-83 Аппаратура, приборы, устройства и оборудование систем управления технологическими процессами атомных электростанций. Общие конструктивно-технические требования

ТУ 4024-033-00226939-2015 Комплекс технических средств непрограммируемой логики. Технические условия

ООО «Московский завод «ФИЗПРИБОР»

ИНН 7701046831

Юридический адрес: 105066, г. Москва, улица Нижняя Красносельская, д.40/12, корпус 20 Почтовый адрес: 142110, Московская область, г. Подольск, улица Парковая, д.2

Телефон: (495) 228-60-19, факс: (495) 228-60-27 адрес в Интернет: www.fizpribor.ru адрес электронной почты: info@fizpribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Юридический адрес: 119361, г. Москва, ул. Озерная, д.46,

Телефон: (495) 437 55 77, факс: (495) 781 86 40, адрес в Интернет: http://www.vniims.ru адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
