Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июня 2020 г. № 1080

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная на базе лопастного счетчика

Установка поверочная на базе лопастного счетчика предназначена для хранения и передачи единиц объема и объемного расхода протекающей жидкости.

Принцип действия установки поверочной на базе лопастного счетчика основан на прямом методе динамических измерений объема и объемного расхода протекающей жидкости эталонным средством измерений.

Установка поверочная на базе лопастного счетчика состоит из прямолинейных участков, счетчика (преобразователя) жидкости лопастного Dy 16" модели M16-S6 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений (далее по тексту - регистрационный номер) 44007-10), преобразователя измерительного модели 3144 P (регистрационный номер 14683-09), преобразователя давления измерительного EJX модели 530A (регистрационный номер 28456-09), манометра для точных измерений типа МТИ модели 1246 (регистрационный номер 1844-63), термометра ртутного стеклянного лабораторного ТЛ-4 (регистрационный номер 303-91), запорной арматуры, контроллера измерительного FloBoss модели S600+ (регистрационный номер 38623-11) и персонального компьютера с программным обеспечением.

Установка поверочная на базе лопастного счетчика расположена на одной платформе с системой измерений количества и показателей качества нефти № 722 АО «Транснефть - Западная Сибирь».

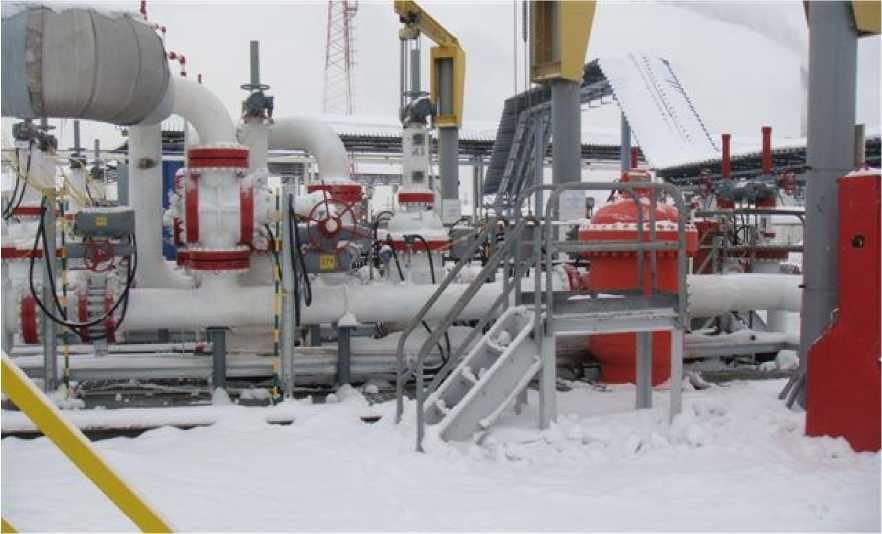

Рисунок 1 - Общий вид установки поверочной на базе лопастного счетчика Пломбирование установки поверочной на базе лопастного счетчика не предусмотрено.

Программное обеспечение установки поверочной на базе лопастного счетчика встроенное.

Программное обеспечение установки поверочной на базе лопастного счетчика предназначено для преобразований сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения установки поверочной на базе лопастного счетчика приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения (ПО)

Уровень защиты ПО средний в соответствии с Р 50.2.077 - 2014.

В ПО предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства защиты файлов и баз данных). Отсутствует возможность изменения и удаления информации с помощью команд интерфейса.

Основные метрологические и технические характеристики установки поверочной на базе лопастного счетчика приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на маркировочную табличку, закрепленную на техническом блоке установки поверочной на базе лопастного счетчика, методом наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность установки поверочной на базе лопастного счетчика приведена в таблице 4.

Таблица 4 - Комплектность установки поверочной на базе лопастного счетчика

осуществляется по документу МП 1068-14-2019 «Инструкция. ГСИ. Установка поверочная на базе лопастного счетчика. Методика поверки», утвержденному ФГУП «ВНИИР» 12.11.2019.

Основные средства поверки:

- рабочий эталон 1-го разряда (установка поверочная) в соответствии с Государственной поверочной схемой (часть 2), утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности ±0,05 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик установки поверочная на базе лопастного счетчика с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки поверочной на базе лопастного счетчика.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг»

(ООО «НПП ОЗНА-Инжиниринг»)

ИНН: 0278096217

Адрес: 450071, г. Уфа, проспект Салавата Юлаева, дом 89

Телефон: 8(347) 292-79-10, 292-79-11, 292-79-13

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, РТ, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310592 от 24.02.2015

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 июня 2020 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 56366 «Установка поверочная на базе лопастного счетчика» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Транснефть-метрология» от 24 декабря 2019 г. № ТНМ-022-05-08/13043 и № ТНМ-022-05-08/13008 приказываю:

• 1. Внести изменения в описание типа на установку поверочную на базе лопастного счетчика, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58097-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 1068-14-2019 «ГСИ. Установка поверочная на базе лопастного счетчика. Методика поверки», утвержденному ФГУП «ВНИИР» 12 ноября 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 56366 «Установка поверочная на базе лопастного счетчика», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58097-14, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в смс I емс электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1O36E1BO7EOFB8OEA1189OO0CB6DO9O Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
