Лист № 1 Регистрационный № 64816-16                                      Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления «КЭР»

Назначение средства измерений

Преобразователи давления «КЭР» предназначены для непрерывного измерения давления (перепада, избыточного, абсолютного) нейтральных и агрессивных сред и дальнейшего преобразования в унифицированный токовый выходной сигнал дистанционной передачи.

Описание средства измерений

Принцип действия преобразователей давления «КЭР» основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме, которое с помощью электронного блока преобразуется в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым сигналом в стандарте HART, либо в сигнал с цифровым протоколом FOUNDATION Fieldbus (FF) или PROFIBUS PA.

Конструктивно преобразователи давления «КЭР» состоят из измерительного модуля и электронного блока. Измерительный модуль включает в себя измерительную камеру с установленными в ней мембраной и первичного тензорезисторного преобразователя. Электронный блок состоит из аналого-цифрового преобразователя, микропроцессора и цифро- аналогового преобразователя.

Преобразователь «КЭР» имеет жидкокристаллический индикатор, который отображает в цифровом виде значения измеренных параметров в физических единицах или в процентах от аналоговой шкалы. Кроме того, отображает диагностические сообщения о неисправностях.

Преобразователи давления «КЭР» имеют следующие модификации, которые определяются в зависимости от вида измеряемого давления и допускаемой основной приведенной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал:

  • - КЭР-П-0,1 - преобразователь для измерения перепада давления с пределами допускаемой приведенной основной погрешностью ±0,1 %;

  • - КЭР-А-0,1 - преобразователь  для  измерения  абсолютного  давления

с пределамидопускаемой приведенной основной погрешностью ±0,1 %;

  • - КЭР-И-0,1 - преобразователь  для  измерения  избыточного  давления

с пределами допускаемой приведенной основной погрешностью ±0,1 %;

  • - КЭР-П-0,2 - преобразователь для измерения перепада давления с пределами допускаемой приведенной основной погрешностью ±0,2 %;

  • - КЭР-А-0,2 - преобразователь для измерения абсолютного давления с пределами допускаемой приведенной основной погрешностью ±0,2 %;

- КЭР-И-0,2  - преобразователь для измерения избыточного давления

с пределами допускаемой приведенной основной погрешностью ±0,2 %.

Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса преобразователя давления «КЭР». Места пломбировки указаны, на рисунке 1, стрелками.

Приказ Росстандарта №843 от 04.04.2022, https://oei-analitika.ru
Приказ Росстандарта №843 от 04.04.2022, https://oei-analitika.ru

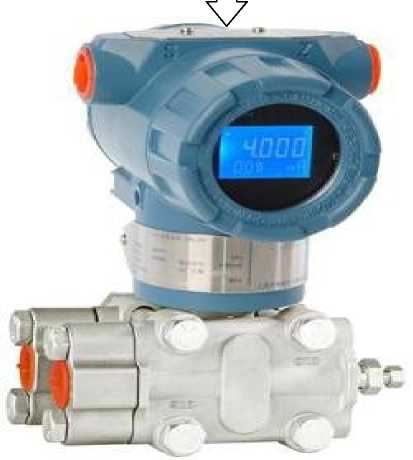

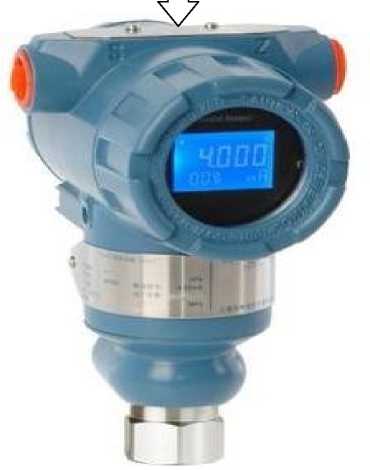

Рисунок 1 - Общий вид преобразователей давления КЭР

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Минимальный верхний предел измерений Рmin, кПа

КЭР-П

1

КЭР-А

20

КЭР-И

20

Максимальный ве

рхний предел измерений Рmax, МПа

КЭР-П

6,894

КЭР-А

59,984

КЭР-И

59,984

Нижний предел измерений для всех преобразоватей                               0

Ряд верхних пределов измерений или диапазонов измерений от Ртт до Ртах по ГОСТ 2520-85

КЭР-П

1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 63; 100; 160; 250; 400; 600; 630 (кПа)

КЭР-А

25; 40; 60;100; 160; 250; 400; 600 (кПа)

1; 1,6; 2,5; 4; 6; 10; 25; 40 (МПа)

КЭР-И

25; 40; 60; 100; 160; 250; 400; 600 (кПа)

1; 1,6; 2,5; 4; 6; 10; 25; 40 (МПа)

Таблица 2 - Пределы допускаемой приведенной основной погрешности при

преобразовании измеряемых величин в унифицированный токовый выходной сигнал или в цифровой выходной сигнал

Модификация

Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал, %

КЭР-П

КЭР-И

КЭР-А

±0,1

КЭР-П

КЭР-И

КЭР-А

±0,2

Таблица 3  - Пределы допускаемой приведенной основной погрешности

преобразователей в зависимости от диапазонов перенастройки верхней границы диапазона (ВГД)

Модификация

Пределы допускаемой приведенной основной погрешности, в диапазонах перенастройки ВГД

КЭР-П

от Р шах до Р шах/5

±(0,015 + 0,005 Ршах/Pi) % от Pi

от Ршах до Ршах/5 и более

±0,04 % от Pi

от Р шах до Р шах/10

±(0,015 + 0,005 Ршах/Pi) % от Pi

от Ршах до Ршах/10 и более

±0,065 % от Pi

от Ршах до Ршах/5 и более

±0,04 % от Pi

от Р шах до Р шах/10

±(0,0075 Pmax/Pi) % от Pi

от Ршах до Ршах/10 и более

±0,075 % от Pi

КЭР-И КЭР-А

от Р шах до Р шах/10

±(0,075 Pmax/Pi) % от Pi

от Ршах до Ршах/10 и более

±0,075 % от Pi

Ртах - максимальное значение верхней границы диапазона;

Pi - верхний предел измерений, выбранный из значений давления от Ршт до Ртах

Таблица 4 - Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от верхнего предела измерений, на каждые 10 °С от нормальных условий не превышает значений.

Модификация

Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур.

КЭР-П

от Р шах до Р шах/5

±(0,0225 + 0,0045 P!^^) % от Pi

от Ршах до Ршах/5 и более

±(0,045 + 0,009 Pmax/Pi) % от Pi

от Ршах до Ршах/30 и более

±(0,045 + 0,0125 Pmax/Pi) % от Pi

КЭР-И КЭР-А

от Ршах до Ршах/30

±(0,05 + 0,035 Pmax/Pi) % от Pi

от Ршах до Ршах/30 и более

± (0,05 + 0,035 Pmax/Pi) % от Pi

Ршах - максимальное значение верхней границы диапазона;

Pi - верхний предел измерений, выбранный из значений давления от Ршт до Pшax

Таблица 5 - Технические характеристики преобразователей

Наименование характеристики

Значнеие

Величина выходного токового сигнала, мА

от 4 до 20

Напряжение питания от источников постоянного тока, В

от 10,5 до 45

Потребляемая мощность, В^А, не более

1,0

Условия эксплуатации:

-температура окружающего воздуха,° С

от - 50 до + 70

-атмосферное давление, кПа

от 84 до 106,7

-относительная влажность воздуха, %

от 30 до 100

Габаритные размеры, мм, не более

105х127х210

Масса преобразователя, кг, не более

3,6

Средняя наработка на отказ, ч, не менее

150000

Средний срок службы лет, не менее

15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт преобразователя типографским способом и на табличку, которая крепится на корпус преобразователя давления «КЭР» - сеткографией.

Комплектность средства измерений

Таблица 6 - Комплектность средств измерений

Наименование

Количество

Примечание

Преобразователь давления «КЭР»

1 шт.

Модификация по требованию заказчика

Преобразователь давления КЭР. Руководство по эксплуатации. 4212-044-60329203РЭ

1 экз.

Преобразователь «КЭР».

Паспорт. 4212-044-60329203ПС

1 экз.

Преобразователь «КЭР». Методика поверки. 4212-044-60329203МП

1 экз.

Комплект монтажных и запасных частей, вентильный блок и индикаторное устройство

1 компл.

В зависимости от заказа

Сведения о методиках измерений

содержатся в разделе 2.5 «Измерение параметров, регулирование и настройка датчиков с кодомэлектронного преобразователя» документа 4212-044-60329203РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям давления «КЭР»

ГОСТ Р 8.802-2012 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1х10-8до 1х103 Па

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений разности давлений до 4404 Па

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па

ГОСТ 22520-85 Датчики давления разрежения, разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

Технические     условия     «Преобразователи     давления     КЭР»

ТУ 4212-044-60329203-2016

Изготовитель

Общество с ограниченной ответственностью «Комплексное ЭнергоРазвитие-Инжиниринг» (ООО «КЭР-Инжиниринг»)

ИНН 1658099230

Юридический адрес: 420080, г. Казань, пр. Ямашева, д.10, офис 209 Почтовый адрес: 423831, Республика Татарстан, г. Набережные Челны, а/я 50

Телефон (факс): +7 (843) 557-62-05, +7 (843) 557-62-07

Испытательный центр

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, г. Казань, ул. Журналистов, д.24

Телефон (факс): (843) 293-18-33

E-mail: isp13@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 выдан 13.05.2015 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

04 апреля 2022 г.

843

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.
