№789 от 20.04.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 148497
ПРИКАЗ. Прибор для определения числа падения ПЧП-7
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа
Прибор для определения числа падения ПЧП-7
Приказы по основной деятельности по агентству Вн. Приказ № 789 от 20.04.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «20» апреля 2020 г. № 789
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для определения числа падения ПЧП-7
Назначение средства измеренийПриборы для определения числа падения ПЧП-7 (далее - приборы) предназначены для измерений числа падения при определении альфа-амилазной активности в зерне и муке.
Описание средства измеренийПринцип работы приборов основан на реализации методики определения числа падения по ГОСТ 27676-88, ГОСТ ISO 3093-2016. Перемешанная водная суспензия из навески молотого зерна или муки в двух вискозиметрических пробирках помещается в кипящую водяную баню. С этого момента начинается отсчет времени для измерения числа падения.
Первые пять секунд пробирки прогреваются в водяной бане, и находящаяся в них суспензия клейстеризуется. Затем в течение 55 секунд содержимое перемешивается шток-мешалками. На шестидесятой секунде шток-мешалки останавливаются в верхнем положении, освобождаются из захватов и под собственным весом опускаются вниз. Длительность падения шток-мешалок на заданную глубину зависит от вязкости клейстера, который разжижается за счет активности альфа-амилазы.
Для каждой из двух пробирок измеряются интервалы времени Т1 и Т2 от момента опускания их в водяную баню до окончания падения соответствующих шток-мешалок на заданную глубину. Отклонение интервалов времени Т1 и Т2 не должно превышать 5 % от их среднего арифметического значения. В этом случае среднее арифметическое значение интервалов времени, выраженное в секундах, принимается за число падения. Результаты измерений отображаются на двух трехразрядных цифровых индикаторах измерения интервалов времени.
Приборы выполнены в виде двух блоков: блока механического привода (с блоком автономного охлаждения) крышки водяной бани и блока управления с цифровым отсчетным устройством.
Общий вид приборов приведен на рисунке 1.

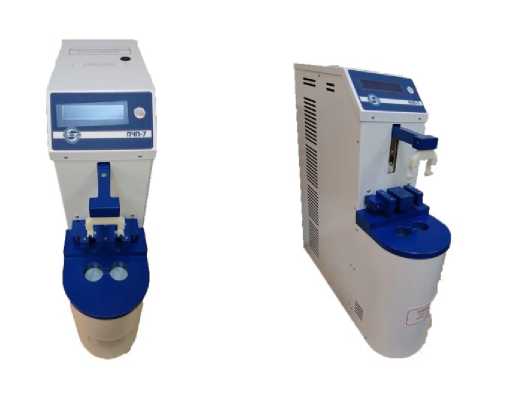

Рисунок 1 - Общий вид прибора ПЧП-7 для определения числа падения
Пломбирование приборов для определения числа падения ПЧП -7 не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений числа падения, с |
от 60 до 900 |
|
Пределы допускаемой абсолютной погрешности измерений числа падения, с |
±1 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
от 49,5 до 50,5 |
|
Температура в водяной бане, °С |
100,0±0,5 |
|
Частота колебаний шток-мешалок, Г ц |
2,0±0,2 |
|
Высота падения шток-мешалок, мм |
68±1 |
|
Масса каждой шток-мешалки (без направляющих втулок), г |
25,00±0,5 |
|
Габаритные размеры шток-мешалки, мм: - высота |
254 |
|
- диаметр |
20±0,1 |
|
Габаритные размеры вискозиметрических пробирок, мм: - внутренний диаметр |
21,00±0,02 |
|
- длина |
220±0,3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
550х180х610 |
|
Масса, кг, не более |
40 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 40 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
наносится на лицевую поверхность прибора методом шелкографии и (или) типографским способом на титульный лист паспорта.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Прибор для определения числа падения ПЧП-7 |
ПЧП-7 |
1 |
|
Кабель сетевой 1,8 м |
CEE 7/7 - IEC C13 |
1 |
|
Шток-мешалка |
БФАС ПЧП.000820.000 |
2 |
|
Кассета (для пробирок) |
БФАС ПЧП.000800.001 |
1 |
|
Шток поверочный |
БФАС ПЧП.000830.000 |
1 |
|
Пробка резиновая конусная № 21,5 (для |
ТУ 9467-003-05769082-99 |
4 |
|
пробирки вискозиметрической) |
(ТУ 38 1051835-88) | |
|
Пробирка вискозиметрическая |
БФАС ПЧП.000800.002 |
10 |
|
Подставка универсальная |
БФАС ПЧП.000810.000 |
1 |
|
Ерш для мытья пробирок |
ТУ 17-15-17-90 |
1 |
|
Пипетка градуированная вместимостью 25 мл |
ГОСТ 29228-91 |
1 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Ключ гаечный комбинированный 10x10 |
ТУ 3926-048-53581936-2013 |
1 |
|
Прокладка паронитовая 019 мм |
ГОСТ 15180-86 |
1 |
|
Ключ гаечный комбинированный 24x24 |
ТУ 3926-048-53581936-2013 |
1 |
|
Паспорт |
Иб2.773.004 ПС |
1 |
|
Методика поверки |
РТ-МП-6526-445-2019 |
1 |
осуществляется по документу РТ-МП-6526-445-2019 «ГСИ. Приборы для определения числа падения ПЧП-7. Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 сентября 2019 г.
Основные средства поверки:
- штангенциркуль цифровой ABSOLUTE DIGIMATIC серии 500 (регистрационный номер в Федеральном информационном фонде 49805-12);
- штангенглубиномер ШГ-250-0,05 по ГОСТ 162-90;
- микрометр рычажный МР25 по ГОСТ 4381-87;
- нутромер НИ 18-50, класс 2 по ГОСТ 868-82;
- секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде 44154-16),
- весы лабораторные ВЛТ-6100П (регистрационный номер в Федеральном информационном фонде 19874-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и/или наклейка.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к приборам для определения числа падения ПЧП-7ГОСТ 27676-88 Зерно и продукты его переработки. Метод определения числа падения
ГОСТ ISO 3093-2016 Зерно и продукты его переработки. Определение числа падения методом Хагберга - Пертена
ТУ 4215-045-17214768-2008 Прибор для определения числа падения ПЧП - 7. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Биофизическая аппаратура» (ООО «БФА») Адрес: 127591, г. Москва, ул. Дубнинская, д. 79Б, стр. 2, помещ. 1-11, 13-15 Телефон/факс: +7 (495) 602-06-69
E-mail: market@ooobfa.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«20» апреля 2020 г.
МИНИСТЕРСТВО ПРОМЬШЫЕНИОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ОТДЕЙАПИИ
_____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ789
20 апреля 2020 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 34068 «Приборы для определения числа падения ПЧП-7» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «БФА» от 10 января 2020 г. № 10/01-11, п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на приборы для определения числа падения ПЧП-7, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 39628-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу РТ-МП-6526-445-2019 «ГСП. Приборы для определения числа падения ПЧП-7. Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 сентября 2019 г., и распространить действие документа на приборы для определения числа падения ПЧП-7, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 34068
«Приборы для определения числа падения ПЧП-7», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39628-08, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину),
ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
--
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат; 00E1036E1B07EOFB80EA118900BCB6DO9O
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
\__________—__________/
