Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» января 2019 г. № 94

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы микропроцессорные Мастер Т-400

Приборы микропроцессорные Мастер Т-400 предназначены для измерений аналоговых входных сигналов постоянного тока 4 - 20 мА и 0 - 5 мА, поступающих от первичных преобразователей температуры и давления.

Приборы микропроцессорные Мастер Т-400 представляют собой устройства, принцип действия которых основан на измерении и аналого-цифровом преобразовании входного сигнала с отображением результата измерений на жидкокристаллическом дисплее и передаче сигнала воздействия управляющим устройствам.

Прибор выпускается в двух модификациях:

• - Мастер Т-400-05 - для измерений аналоговых входных сигналов постоянного тока в диапазоне 0 - 5 мА.

• - Мастер Т-400-42 - для измерений аналоговых входных сигналов постоянного тока в диапазоне 4 - 20 мА.

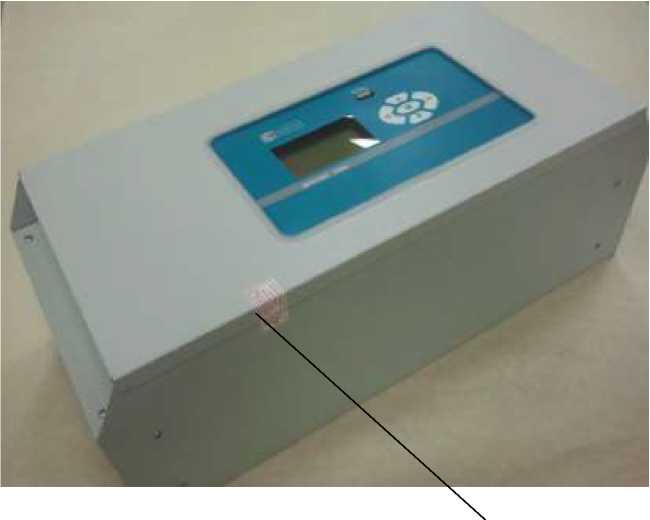

Общий вид приборов микропроцессорных Мастер Т-400 представлен на рисунке 1. Для исключения несанкционированного доступа на прибор наклеивается гарантийная наклейка.

Гарантийная наклейка

Рисунок 1 - прибор микропроцессорный Мастер Т-400

Прибор имеет встроенное программное обеспечение (ПО), разделенное на две части -метрологически значимое ПО, которое осуществляет функцию измерения и представления измерительной информации и метрологически не значимое, осуществляющее функцию сбора, передачи, обработки, хранения и управления.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Инсталляция ПО осуществляется на предприятии изготовителе с помощью служебного программного обеспечения. Система паролей обеспечивает защиту ПО от несанкционированного доступа и модифицирования.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - А (в соответствии с МИ 3286-2010).

Метрологические и технические характеристики приборов микропроцессорных Мастер Т-400 приведены в таблице 2.

Таблица 2

наносится на переднюю панель модулей методом трафаретной печати со слоем защитного покрытия и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений отражена в таблице 2.

Таблица 2

осуществляется по МП РТ 2024-2013 «Приборы микропроцессорные Мастер Т-400. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 16.12.2013 г.

Основные средства поверки:

Калибратор токовой петли FLUKE 705, диапазон 0 - 24 мА, погрешность установки тока в режиме калибратора Д₁ = ± (0,02 • 10^-2 • 1_уст + 2 е.н.р.).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверки.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РЭ 4218-001-11361385-2013.

ТУ 4218 - 001-11361385-2013. Приборы микропроцессорные «МАСТЕР Т-400»

ГОСТ Р 52931-2008. «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия»

Общество с ограниченной ответственностью «Электротехническая компания - Приборы Автоматики» (ООО «ЭТК-Прибор»)

ИНН 7707782250

Адрес юридический: 121205, ГОРОД МОСКВА, ТЕРРИТОРИЯ СКОЛКОВО ИННОВАЦИОННОГО ЦЕНТРА, БУЛЬВАР БОЛЬШОЙ, ДОМ 42, СТРОЕНИЕ 1, ЭТ.0, ПОМ. №149, РМ №6

Адрес: 127055, г. Москва, ул. Сущевская д. 21, стр. 4

Тел.: (495) 721-76-47

E-mail: eltecom@eltecom.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)

Адрес: 117418, г.Москва, Нахимовский проспект, 31

Тел.: (495) 544-00-00, (499) 129-19-11, факс: (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
