ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловычислители СПТ941
Назначение средства измеренийТепловычислители СПТ941 предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, с последующим расчетом количества теплоты (тепловой энергии) и количества воды.
Описание средства измеренийТепловычислители представляют собой измерительно-вычислительные устройства. Они обеспечивают измерение входных электрических сигналов, поступающих от преобразователей расхода, давления и температуры воды, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды, с последующим расчетом расхода, объема, массы и количества теплоты (тепловой энергии) воды.
Тепловычислители выпускаются в модификации 941.20.
Тепловычислители обеспечивают обслуживание трёх трубопроводов. К вычислителю могут быть подключены три преобразователя расхода с импульсным выходным сигналом, три преобразователя температуры с выходным сигналом сопротивления и три преобразователя давления с выходным сигналом силы тока.
Конструктивно тепловычислители изготовлены в пластмассовом корпусе, внутри которого расположена печатная плата с электронными компонентами. На лицевую панель тепловы-числителя выведены клавиатура и дисплей, в монтажном отсеке корпуса размещена батарея, обеспечивающая автономное питание, и разъемы для внешних подключений. Доступ к элементам, расположенным внутри корпуса, в том числе, несущим программное обеспечение, ограничен пломбированием. Внешний вид и схема пломбирования приведены на рисунке 1.

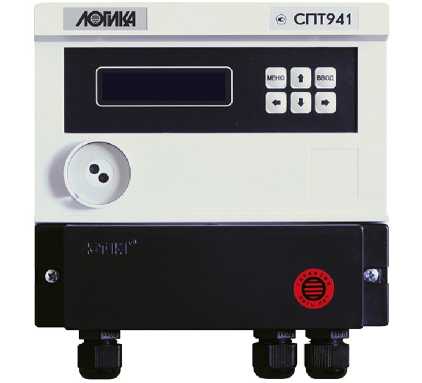

Рисунок 1 - Общий вид и схема пломбирования (вид сзади)
|
0 0 о |
пломба поверителя |
0 0 |
|
и |
пломба изготовителя |
- |
|
С |
р | |
|
1 |
• |
Программное обеспечение (ПО) тепловычислителей встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.0.Х.Х.ХХ |
|
Цифровой идентификатор |
27A5 |
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики тепловычислителей СПТ941
|
Диапазон измерений сигналов тока, соответствующих давлению, мА |
от 4 до 20 |
|
Диапазон измерений сигналов сопротивления, соответствующих температуре, Ом |
от 80 до 170 |
|
Диапазон измерений частоты импульсных сигналов, соответствующих расходу, Гц |
от 10-4 до 1000 |
|
Диапазон показаний давления, МПа |
от 0 до 2,5 |
|
Диапазон показаний температуры, °С |
от - 50 до +175 |
|
Диапазон показаний разности температур, °С |
от 0 до +175 |
|
Диапазон показаний объемного расхода, м3/ч |
от 0 до 106 |
|
Диапазон показаний массового расхода, т/ч |
от 0 до 106 |
|
Диапазон показаний объема, м3 |
от 0 до 9408 |
|
Диапазон показаний массы, т |
от 0 до 9408 |
|
Диапазон показаний количества теплоты (тепловой энергии), ГДж |
от 0 до 9408 |
|
Пределы допускаемой относительной погрешности измерений сигналов частоты, % |
±0,01 |
|
Пределы допускаемой абсолютной погрешности измерений сигналов о сопротивления, соответствующих температуре, С |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений разности о сигналов сопротивления, соответствующих разности температур, С |
±0,03 |
|
Пределы допускаемой приведенной к верхнему пределу погрешности измерений сигналов тока, % |
±0,1 |
|
Пределы допускаемой относительной погрешности вычислений па-раметров1, % |
±0,02 |
|
Пределы допускаемой относительной погрешности измерительного канала количества теплоты (тепловой энергии), % |
±(0,5+3/At) |
|
Пределы допускаемой относительной погрешности часов, % |
±0,01 |
|
Габаритные размеры, мм, не более: - длина |
180 |
|
- ширина |
194 |
|
- высота |
64 |
1 Количество теплоты (тепловая энергия), объем, масса, массовый расход, средние значения температуры, разности температур и давления
|
Масса, кг, не более |
0,8 |
|
Электропитание: - автономное (встроенная батарея), В |
3,6 |
|
- внешнее, В |
12 |
|
- потребляемый ток, не более, мА |
50 |
|
Условия эксплуатации: - температура, °С |
от -10 до +50 |
|
- относительная влажность при 35 °С, % |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет |
12 |
наносится на лицевой панели тепловычислителя методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность
|
Тепловычислитель СПТ941 |
1 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421412.031 РЭ) |
1 экз. |
|
Паспорт (РАЖГ.421412.031 ПС) |
1 экз. |
|
Штекер MC 1.5/2-ST-3.81 |
1 шт. |
|
Штекер MPC300-250-02P |
8 шт. |
|
Штекер MPC300-250-05P |
1 шт. |
|
Штекер MPC300-250-04P |
4 шт. |
|
Заглушка кабельного ввода |
3 шт. |
осуществляется по документу РАЖГ.421412.031 РЭ "Тепловычислители СПТ941. Руководство по эксплуатации", утвержденному ФГУП "ВНИИМС" в части раздела 11 "Методика поверки" 18.07.2014 г.
Основные средства поверки: стенд СКС6 (абсолютная погрешность формирования сигналов тока ± 0,003 мА, сигналов сопротивления ± 0,015 Ом, относительная погрешность формирования сигналов частоты ± 0,003 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с заданной точностью.
Знак поверки наносится на паспорт и (или) на свидетельство о поверке тепловычислите-ля.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе изготовителя.
Нормативные и технические документы, устанавливающие требования к тепловычисли-телям СПТ941ГСССД 187-99 Вода. Удельный объем и энтальпия при температурах 0 - 1000 °С и давлениях 0,001 - 1000 МПа
МИ 2412-97 Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
ГОСТ Р 51649-2014Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ТУ 4217-089-23041473-2014 Тепловычислители СПТ941. Технические условия
ИзготовительАкционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА) ИНН 7809002893
