Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» октября 2019 г. № 2364

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термоконтроллеры ТС-1

Термоконтроллеры ТС-1 (далее - термоконтроллеры) предназначены для непрерывных измерений и регистрации температуры в передвижных транспортных средствах.

Термоконтроллеры ТС-1 состоят из электронного блока со встроенным дисплеем, размещенном в пластиковом корпусе, и двух термопреобразователей сопротивления (Pt1000).

Принцип действия термоконтроллеров основан на зависимости электрического сопротивления чувствительного элемента термопреобразователя сопротивления от измеряемой температуры. Электронный блок измеряет и преобразовывает электрическое сопротивление, поступающее по двум измерительным каналам от термопреобразователей сопротивления, в цифровой код - значение температуры. Далее результаты измерений по каждому измерительному каналу отображаются на дисплее и сохраняются во внутренней памяти термоконтроллеров с заданным пользователем интервалом.

Для распечатки результатов измерений термоконтроллеры комплектуются встроенным принтером. Для связи с внешними устройствами термоконтроллеры имеют интерфейсы RS-232, USB.

Общий вид термоконтроллеров и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Место пломбировки

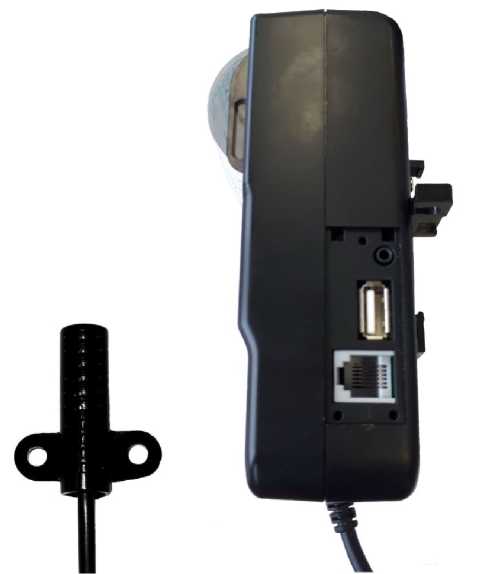

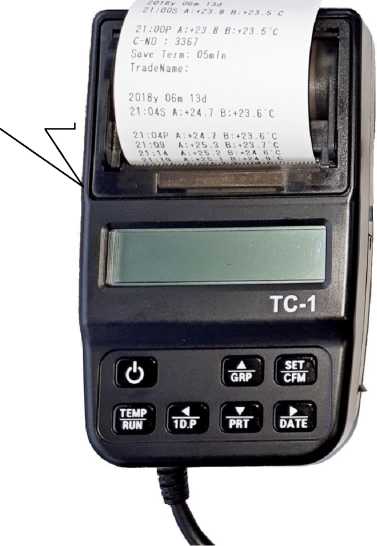

Рисунок 1 - Общий вид термоконтроллеров ТС-1 и схема пломбировки от несанкционированного доступа

Программное обеспечение

Термоконтроллеры имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Нормирование метрологических характеристик термоконтроллеров проведено с учетом влияния ПО на метрологические характеристики.

Конструкция термоконтроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус термоконтроллеров любым технологическим способом, обеспечивающим четкое изображение этого знака в течение установленного срока службы термоконтроллеров.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 4600/3-2018 с изменением № 1 «Термоконтроллеры ТС-1. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 05.07.2019 г.

Основные средства поверки:

• - рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ, регистрационный номер номер в Федеральном информационном фонде 32777-06;

• - измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер в Федеральном информационном фонде 46432-11;

• - термостат переливной прецизионный ТПП-1, регистрационный номер в Федеральном информационном фонде 33744-07;

• - термометр сопротивления платиновый вибропрочный ТСПВ-1.1, регистрационный номер в Федеральном информационном фонде 50256-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация «Dongin Thermo Co. Ltd.», Республика Корея.

Фирма «Dongin Thermo Co. Ltd.», Республика Корея

Адрес: 29, Bonghwa-ro 223beon An-gil, Seo-gu 22648, Incheon, Korea

Общество с ограниченной ответственностью «Грузовик» (ООО «Грузовик»)

ИНН 6670177491

Адрес: 620014, г. Екатеринбург, ул. Бориса Ельцина, 3/2-2001

Юридический адрес: 620041, г. Екатеринбург, ул. Советская, 22/2, кв. 237

Телефон: +7 (343) 383-28-59

Web-сайт: www.topcold.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: +7 (343) 350-25-83

Факс: +7 (343) 350-40-81

Web-сайт: www.uraltest.ru

Е-mail: uraltest@uraltest.ru

Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
