Государственная поверочная схема для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей)

Москва

2854

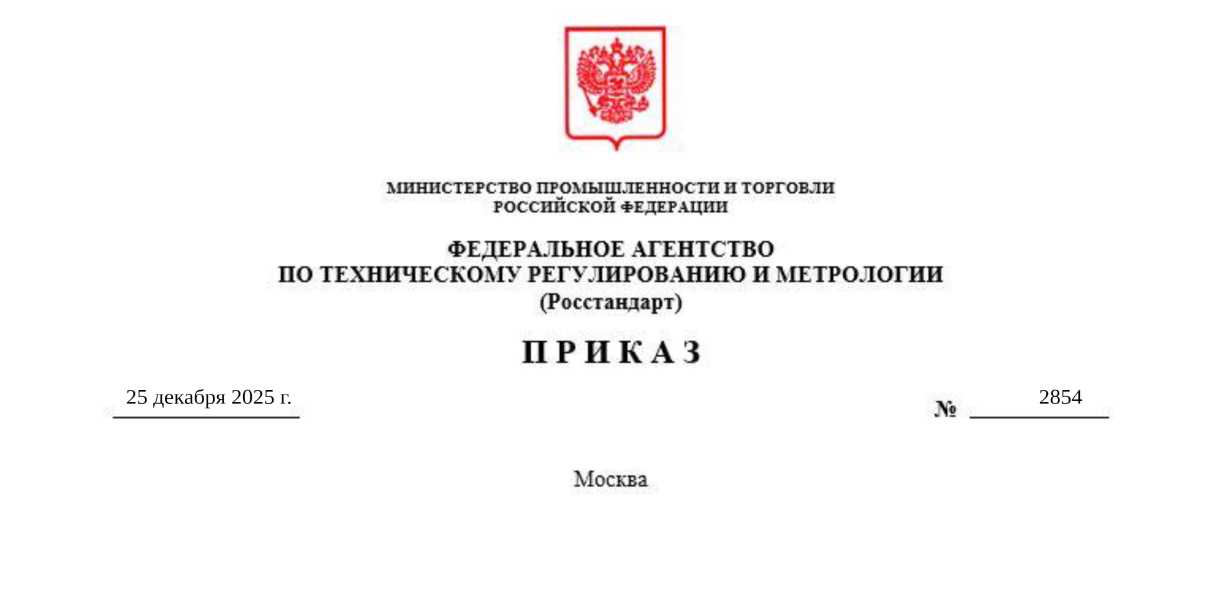

ПРИКАЗ

25 декабря 2025 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ

В соответствии с подпунктом 9.8 пункта 9 главы III Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2025 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2024 г. № 3142 (с изменением, внесенным приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2025 г. № 1612), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей) (ГЭТ 181-2022), прослеживаемых к нему эталонов и средств измерений электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ и вводится в действие с 30 декабря 2025 г.;

эталоны, аттестованные на соответствие требованиям Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ» (далее - Приказ № 3344), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 3344, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 3344, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 3344 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному бюджетному учреждению «Научно-исследовательский центр прикладной метрологии - Ростест» внести сведения о ГПС в Федеральный фонд.

• 4. Управлению метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети «Интернет».

• 5. Признать утратившим силу с 30 декабря 2025 г.:

приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\___________________-___________________/

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «25» декабрь 2025 г. № 2854

Государственная поверочная схема для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ

Настоящая государственная поверочная схема распространяется на средства измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ положительной и отрицательной полярностей и устанавливает порядок передачи единицы постоянного электрического напряжения - вольта от Государственного первичного специального эталона средствам измерений при помощи вторичных эталонов и рабочих эталонов с указанием показателей точности и методов передачи единицы величины.

Соотношение показателей точности при передаче единицы величины между вышестоящим эталоном и поверяемым эталоном или средством измерений должно быть не более с учетом показателей точности, вносимых методом передачи единицы величины. Допускается проводить передачу единицы величины при помощи эталонов более высокой точности, чем предусмотрено в текстовой и графической частях настоящей поверочной схемы.

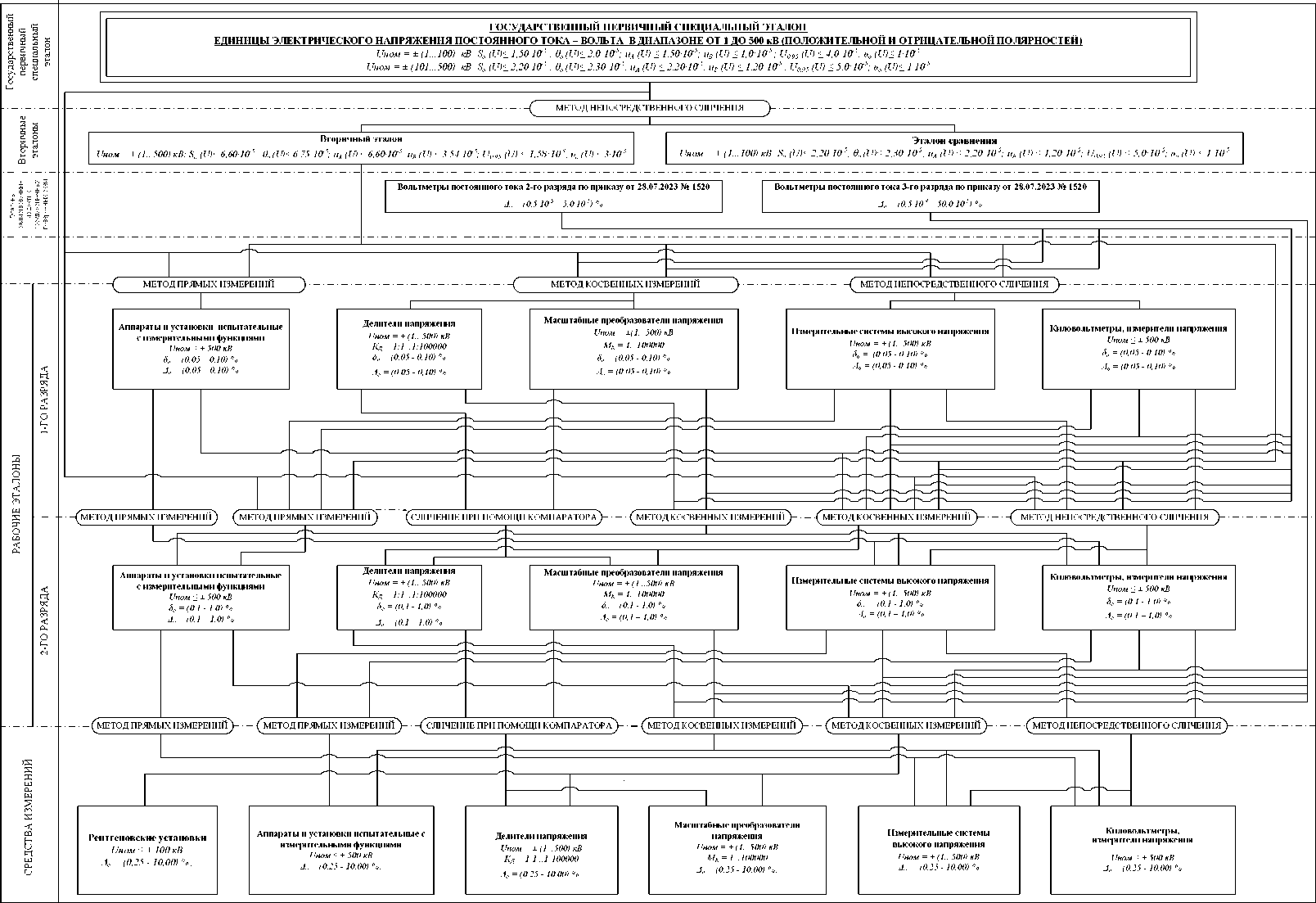

Графическая часть государственной поверочной схемы представлена в Приложении А.

• 2.1 Государственный первичный специальный эталон (далее - ГПСЭ) состоит из комплекса следующих технических средств:

• - источники напряжения постоянного тока;

• - высоковольтный дифференциальный блок;

• - низковольтный блок;

• - эталонный вольтметр;

• - высоковольтный измеритель напряжения;

• - низковольтная часть;

• - эталонный измеритель;

• - эталонная плата;

• - стенд для автоматизированной калибровки плат высоковольтного дифференциального блока, высоковольтного измерителя напряжения;

• - измеритель общего тока;

• - система мониторинга условий внешней среды.

• 2.2 Диапазон значений постоянного электрического напряжения, в котором воспроизводится единица величины, составляет:

от 1 до 500 кВ положительной и отрицательной полярностей.

• 2.3 ГПСЭ обеспечивает воспроизведение единицы постоянного электрического напряжения при 10-ти независимых измерениях с показателями точности:

1) в диапазоне от 1 до 100 кВ:

• - среднее квадратическое отклонение результата измерений So(U) в относительных единицах не превышает 1,50-10^-5, при 10-ти независимых измерениях;

• - стандартная неопределенность, оцененная по типу А, u_A(U) в относительных единицах не превышает 1,50-10’⁵, при 10-ти независимых измерениях;

• - неисключенная систематическая погрешность &_о в относительных единицах не превышает 2,040^-5, при доверительной вероятности Р=0,95;

• - стандартная неопределенность, оцененная по типу В, u_B(U) в относительных единицах не превышает 1,0-10’⁵;

• - расширенная неопределенность U₀,₉₅(U) в относительных единицах не превышает 4,0-10^-5, при доверительной вероятности Р=0,95.

2) в диапазоне от 101 до 500 кВ:

• - среднее квадратическое отклонение результата измерений S_O(U) в относительных единицах не превышает 2,2040^-5, при 10-ти независимых измерениях;

• - стандартная неопределенность, оцененная по типу А, u_A(U) в относительных единицах не превышает 2,2040^-5, при 10-ти независимых измерениях;

• - неисключенная систематическая погрешность &_о в относительных единицах не превышает 2,3040^-5, при доверительной вероятности Р=0,95;

• - стандартная неопределенность, оцененная по типу В, u_B(U) в относительных единицах не превышает 1,20-10’⁵;

• - расширенная неопределенность U_0t95(U) в относительных единицах не превышает 5,0-10^-5, при доверительной вероятности Р=0,95.

• 2.4 Нестабильность ГПСЭ за год \'_о в относительных единицах не превышает 140^-5.

• 2.5 ГПСЭ применяют для передачи единицы постоянного электрического напряжения вторичным эталонам и рабочим эталонам методом непосредственного сличения, методом косвенных измерений и методом прямых измерений.

• 3.1 В качестве вторичных эталонов единицы постоянного электрического напряжения в диапазоне от 1 до 500 кВ применяют высокоточные измерительные системы.

• 3.2 В качестве эталона сравнения применяют следующий комплекс технических средств:

• - транспортируемый высоковольтный дифференциальный блок с диапазоном напряжения постоянного тока от 1 до 100 кВ;

• - низковольтный измерительно-стабилизирующий блок;

• - цифровой вольтметр.

• 3.2.1 Эталон сравнения имеет следующие показатели точности:

• - среднее квадратическое отклонение результата измерений S_O(U) в относительных единицах не превышает 2,2040^-5, при 10-ти независимых измерениях;

• - стандартная неопределенность, оцененная по типу А, u_A(U) в относительных единицах не превышает 2,2040^-5, при 10-ти независимых измерениях;

• - неисключенная систематическая погрешность &_о в относительных единицах не превышает 2,3040^-5, при доверительной вероятности Р = 0,95;

• - стандартная неопределенность, оцененная по типу В, u_B(U) в относительных единицах не превышает 1,20-10’⁵;

• - расширенная неопределенность U₀,₉₅(U) в относительных единицах не превышает 5,0-10^-5, при доверительной вероятности Р=0,95.

• - нестабильность эталона сравнения за год v_o в относительных единицах не превышает 140^-5.

• 3.2.2 Эталон сравнения применяют в качестве транспортируемой эталонной установки для проведения международных сличений с эталонами национальных метрологических институтов.

3.3 В качестве вторичного эталона применяют следующий комплекс технических средств:

• - высоковольтный дифференциальный блок;

• - низковольтный измерительно-стабилизирующий блок;

• - цифровой вольтметр.

• 3.3.1 Вторичный эталон получает единицу величины непосредственно от государственного первичного специального эталона, хранит и передает единицу постоянного электрического напряжения со следующими показателями точности:

• - среднее квадратическое отклонение результата измерений So(U) в относительных единицах не превышает 6,6040^-5, при 10-ти независимых измерениях;

• - стандартная неопределенность, оцененная по типу А, u_A(U) в относительных единицах не превышает 6,6040^-5, при 10-ти независимых измерениях;

• - неисключенная систематическая погрешность 0_о в относительных единицах не превышает 6,7540^-5, при доверительной вероятности Р = 0,95;

• - стандартная неопределенность, оцененная по типу В, u_B(U) в относительных единицах не превышает 3,5440^-5;

• - расширенная неопределенность U₀,₉₅(U) в относительных единицах не превышает 1,58-10^-4, при доверительной вероятности Р=0,95.

• - нестабильность вторичного эталона за год у_о в относительных единицах не превышает 340^-5.

• 3.3.2 Вторичный эталон применяют для передачи единицы величины рабочим эталонам 1-го разряда, 2-го разряда, а также средствам измерений методом непосредственного сличения, методом прямых измерений и методом косвенных измерений.

• 4.1 В качестве эталонов, заимствованных из других поверочных схем, применяют:

• - вольтметры постоянного тока 2-го разряда с пределами допускаемых относительных погрешностей Д_о от 0,5-10^-5 до 5,0-10^-5 по государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 28.07.2023 № 1520;

• - вольтметры постоянного тока 3-го разряда с пределами допускаемых относительных погрешностей Д_о от 0,5-10^-4 до 50,0-10^-5 по государственной поверочной схеме для средств измерений постоянного электрического напряжения или электродвижущей силы, утвержденной приказом Росстандарта от 28.07.2023 № 1520.

• 4.2 Эталоны, заимствованные из других поверочных схем, применяются при использовании метода косвенных измерений для передачи единицы величины:

• - от ГПСЭ, вторичного эталона, измерительных систем высокого напряжения, киловольтметров, измерителей напряжения, аппаратов и установок испытательных с измерительными функциями делителям напряжения и масштабным преобразователям напряжения;

• - от делителей напряжения и масштабных преобразователей напряжения аппаратам и установкам испытательным с измерительными функциями, киловольтметрам, измерителям напряжения и измерительным системам высокого напряжения.

• 5.1 Рабочие эталоны 1-го разряда

  • 5.1.1 В качестве рабочих эталонов 1-го разряда применяют измерительные системы высокого напряжения, делители напряжения с коэффициентом деления КД от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом МК от 1 до 100000, киловольтметры и измерители напряжения, аппараты и установки испытательные с измерительными функциями (источники напряжения, источники питания, генераторы напряжения и т.п.) с диапазоном напряжений от 1 до 500 кВ.

  • 5.1.2 Доверительные границы относительных погрешностей д_о рабочих эталонов 1-го разряда, при доверительной вероятности Р = 0,95 или пределы допускаемой относительной погрешности Д_о от 0,05 до 0,1 %.

  • 5.1.3 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и средств измерений методом непосредственного сличения, методом косвенных измерений, методом прямых измерений и методом сличения при помощи компаратора.

5.2 Рабочие эталоны 2-го разряда

• 5.2.1 В качестве рабочих эталонов 2-го разряда используют измерительные системы высокого напряжения, делители напряжения с коэффициентом деления КД от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом МК от 1 до 100000, киловольтметры и измерители напряжения, аппараты и установки испытательные с измерительными функциями (источники напряжения, источники питания, генераторы напряжения и т.п.) с диапазоном напряжений от 1 до 500 кВ.

• 5.2.2 Доверительные границы относительных погрешностей 8_о рабочих эталонов 2-го разряда, при доверительной вероятности Р = 0,95, или пределы допускаемой относительной погрешности Д_о от 0,1 до 1,0 %.

• 5.2.3 Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом непосредственного сличения, методом косвенных измерений, методом прямых измерений и методом сличения при помощи компаратора.

• 6.1 В качестве средств измерений используют измерительные системы высокого напряжения, делители напряжения с коэффициентом деления КД от 1:1 до 1:100000, масштабные преобразователи напряжения с масштабным коэффициентом МК от 1 до 100000, киловольтметры, измерители напряжения, рентгеновские установки, аппараты и установки испытательные с измерительными функциями (источники напряжения, источники питания, генераторы напряжения и т.п.) с диапазоном напряжений от 1 до 500 кВ.

• 6.2 Пределы допускаемой относительной погрешности Д_о средств измерений от 0,25 до 10,0 %.
