МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 сентября 2019 г.

№  2190

Москва

О внесении изменений в описание типа на преобразователи термоэлектрические серии WR

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЕМС Центр» б/д приказываю:

  • 1.  Внести изменения в описание типа на преобразователи термоэлектрические серии WR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 74683-19, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

г

С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E00718FC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

<_________________________________/




Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «20» сентября 2019 г. № 2190

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические серии WR

Назначение средства измерений

Преобразователи термоэлектрические серии WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.

Описание средства измерений

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

ТП серии WR изготавливаются следующих моделей: WRPK, WRRK, WRQK, WRNK, WREK,

WRFK, WRCK, WRPK, WRQK, WRNM, WREM, WRFM, WRCM, WRPM, WRQM, WRNL, WREL,

WRFL, WRCL, WRPL, WRQL, WRNN, WREN, WRFN, WRCN, WRPN, WRQN, WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ, которые отличаются друг от друга типом ЧЭ и конструктивным исполнением. Схема составления условного обозначения ТП в зависимости от исполнения приведена в таблице 1.

ТП моделей WRPK, WRRK, WRQK имеют неразборную конструкцию и состоят из измерительной вставки, соединительной головки и защитной арматуры.

ТП моделей WRNK, WREK, WRFK, WRCK, WRPK, WRQK имеют разборную конструкцию и состоят из сменной измерительной вставки, соединительной головки и защитной арматуры или без неё.

ТП моделей WRNM, WREM, WRFM, WRCM, WRPM, WRQM представляют собой измерительные вставки с платформой с керамической клеммной колодкой.

ТП моделей WRNL, WREL, WRFL, WRCL, WRPL, WRQL представляют собой измерительные вставки с клеммной площадкой, выполненной из бакелитовой пластины или керамики.

ТП моделей WRNN, WREN, WRFN, WRCN, WRPN, WRQN представляют собой измерительные вставки с кабельным выводом.

Измерительные вставки состоят из одного или двух чувствительных элементов (далее - ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол (коррозионностойкая жаропрочная сталь lCrl8Ni9Ti, жаропрочная сталь GH3030 или lCr25Ni20, керамика).

ЧЭ изготовлены из проволочных термоэлектродов с различными типами номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001.

ТП моделей WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ комплектуются измерительным преобразователем утвержденного типа (далее по тексту - ИП). В зависимости от модели и изготовителя ИП, установленного на ТП, внешний вид ИП ТП моделей WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ может отличаться от приведенного на рисунке 2 б).

Защитная головка изготавливается из алюминиевого сплава.

Защитная арматура ТП предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения, формой и материалом (коррозионностойкая жаропрочная сталь lCrl8Ni9Ti, жаропрочная сталь GH3030 или lCr25Ni20, керамика).

Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.

ТП изготавливаются во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».

Таблица 1 - Схема составления условного обозначения ТП

Преобразователь термоэлектрический WR

1 2 3 4 5

1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1)

N

К - хромель-алюмелевые (никельхром-никельалюминиевые)

Е

Е - хромель-константановые (никельхром-медьникелевые)

F

J - железо-константановые (железо-медьникелевые)

С

Т - медь-константановые (медь-медьникелевые)

Р

S - платинородий-платиновые

R

В - платинородий-платинородиевые

Q

R - платинородий-платиновые

2. Модель ТП

К

С защитной головкой

J

С измерительным преобразователем

L

С клеммной площадкой из бакелитовой пластины или керамики

М

С платформой с керамической клеммной колодкой

N

С кабельным выводом

3. Тип монтажной установки

1

Без фиксатора

2

Фиксирующая резьба

3

Резьба с креплением

4

Фиксирующий фланец

5

Фланец с креплением

4. Тип исполнения

4

Взрывозащищенное исполнение

1

Не взрывозащищенное исполнение

5. Диаметр защитного чехла (гильзы), мм

0

<16

1

от 16 до 25

2

>25

Фотографии общего вида ТП приведены на рисунках 1 и 2.

Приказ Росстандарта №2190 от 20.09.2019, https://oei-analitika.ru
Приказ Росстандарта №2190 от 20.09.2019, https://oei-analitika.ru

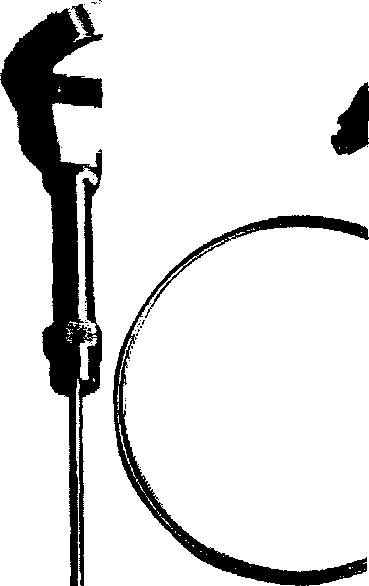

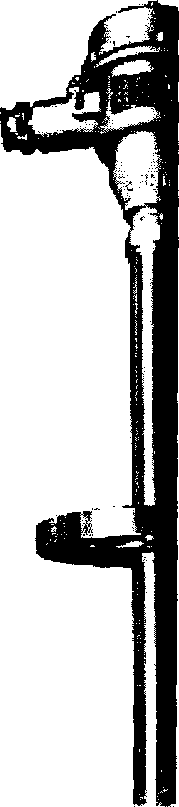

a) WRPK, WRRK, WRQK

6) WRNK, WREK, WREK, WRCK, WRPK, WRQK

Приказ Росстандарта №2190 от 20.09.2019, https://oei-analitika.ru

WREM,     WREL,

WRFM,      WREL,

WRCM,     WRCL,

WRPM,      WRPL,

WRQM     WRQL

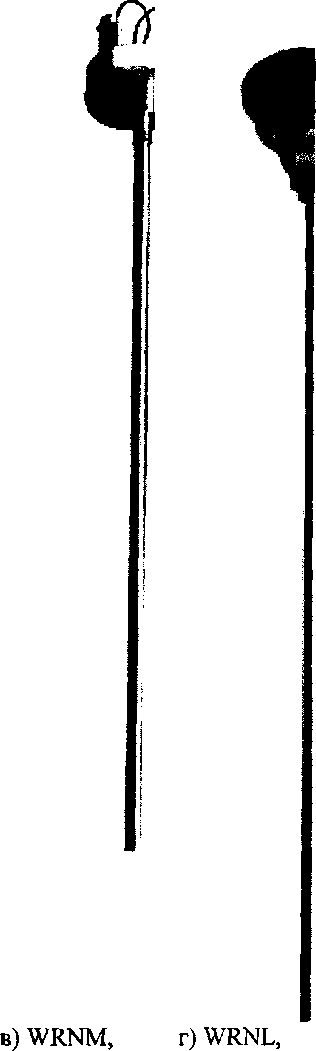

Рисунок 1 - Общий вид преобразователей термоэлектрических серии WR

Приказ Росстандарта №2190 от 20.09.2019, https://oei-analitika.ru
Приказ Росстандарта №2190 от 20.09.2019, https://oei-analitika.ru

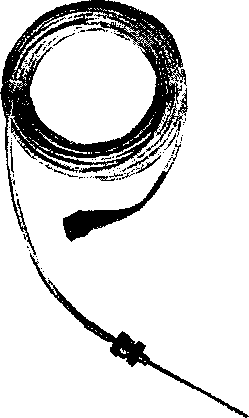

a) WRNN, WREN, WREN, WRCN,         6) WRPJ, WRRJ, WRQJ, WRNJ, WREJ,

WRPN, WRQN                       WRFJ, WRCJ

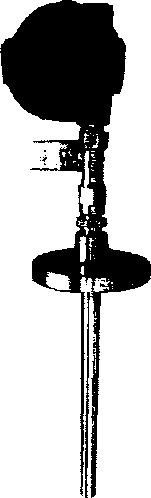

Рисунок 2 - Общий вид преобразователей термоэлектрических серии WR

Пломбирование ТП не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) приведены в таблице 2.

Таблица 2 - Метрологические характеристики преобразователей термоэлектрических серии WR

Условное обозначение НСХ

Класс допуска

Диапазон измерений температуры, °C

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °C (где t - значение измеряемой температуры, °C)

К

1

от -40 до +375 включ. св. +375 до +1000

±1,5 ±0,004 t

2

от -40 до +333 включ. св. +333 до +1200

±2,5 ±0,0075 t

J

1

от -40 до +375 включ. св. +375 до +750

±1,5 ±0,004t

2

от -40 до +333 включ. от +333 до +750

±2,5 ±0,0075 t

т

1

от -40 до +125 включ. св. +125 до+350

±0,5

±0,004t

Условное обозначение НСХ

Класс допуска

Диапазон измерений температуры, °C

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °C (где t - значение измеряемой температуры, °С)(1)(2)

2

от -40 до +135 включ. св. +135 до +400

±1,0 ±0,0075+

Е

1

от -40 до +375 включ. св. +375 до +800

±1,5 ±0,004+

2

от -40 до +333 включ. св. +333 до +900

±2,5 ±0,0075-t

R

2

от 0 до +600 включ. св. +600 до +1600

±1,5 ±0,0025+

S

2

от +300 до +600 включ. св. +600 до +1600

±1,5 ±0,0025 +

В

2

от + 600 до +1600

±0,0025 +

Примечания:

т ТП моделей WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ, комплектующихся ИП утвержденного типа, допускается применять в диапазоне измерений ТП с ИП, согласованным с пользователем, но лежащим внутри полного диапазона измерений ТП с ИП и не менее нормированного минимального интервала измерений ИП (при наличии), указанного в ОТ на ИП.

  • (2) Предел допускаемой основной погрешности ТП и ИП (Д, °C) вычисляются по формуле

Д = ±д/(Дя/7 + Акомп )2 + (Д777 ) 2 , где Дш - отклонение от НСХ (в температурном эквиваленте) ТП, °C; &ип - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП; &комп " погрешность схемы компенсации ИП, °C.

  • (3) t - значение измеряемой температуры, °C.

Основные технические характеристики ТП приведены в таблице 3.

Таблица 3 - Основные технические характеристики преобразователей термоэлектрических серии WF

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °C и относительной влажности от 30 до 80 %, МОм, не менее

500

Диаметр измерительной вставки, мм

от 2,0 до 8,0

Диаметр защитной арматуры, мм

от 4,0 до 32,0

Длина монтажной части ТП, мм

от 15 до 2000

Маркировка взрывозащиты

ExiaIICTl-T6 Ga, ExdIICTl-T6 Gb

Диапазон температур окружающего воздуха ТП в зависимости от конструктивного исполнения, °C

  • - для ТП без соединительной головки

  • - для ТП с соединительной головкой

  • - для ТП с соединительной головкой с ИП

от -40 до +80 (от -60 до +80 по спец, заказу)

от -40 до +120 (от -60 до +120 по спец, заказу) в соответствии с температурой окружающего воздуха в ОТ на ИП

Наименование характеристики

Значение

Масса, кг

от 0,03 до 10 (в зависимости от модели и исполнения ТП)

Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее:

  • - для ТП с НСХ типов «К», «J», «Е», «Т»

  • - для ТП с НСХ типов «R», «S», «В»

40000

20000

Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее:

  • - для ТП с НСХ типов «К», «J», «Е», «Т»

  • - для ТП с НСХ типов «R», «S», «В»

5

2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средств измерений

Наименование

Кол-во

Примечание

Преобразователь термоэлектрический

1 шт.

исполнение в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

на партию однотипных ТП при поставке в один адрес

Паспорт

1 экз.

-

Методика поверки МП 207-040-2018

1 экз.

на партию ТП при поставке в один адрес

Защитная гильза

1 шт.

по дополнительному заказу

Поверка

осуществляется по документу МП 207-040-2018 «Преобразователи термоэлектрические серии WR. Методика поверки», утверждённому ФГУП «ВНИИМС», 12.10.2018 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный №19916-10);

Рабочий эталон 1,  2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи

термоэлектрические эталонные ТППО (Регистрационный № 19254-10);

Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);

Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11);

Милливольтметр В2-99 (Регистрационный № 22532-02).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и(или) в паспорт средства измерений.

Сведения о методиках (методах) измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим серии WR

ГОСТ Р 52931 -2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статические характеристики преобразования

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация компании «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd.», Китай

Изготовитель

Компания «Shanghai Jingpu Mechanical&Electrical Technology Co.,Ltd.», Китай

Адрес: No. 1508, Jinshao Road, Baoshan District, Shanghai, P.R.China

Телефон: 021-56618282

E-mail: info@.jingpu.com

Web-сайт: www.jingpu.com

Заявитель

Общество с ограниченной ответственностью «ЕМС ЦЕНТР» (ООО «ЕМС ЦЕНТР»)

ИНН 7725703980

Адрес: 117545, г. Москва, Варшавское шоссе д. 131, стр. 5

Телефон: +7(495) 902-50-98, факс: +7(495) 902-50-98

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон; +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
