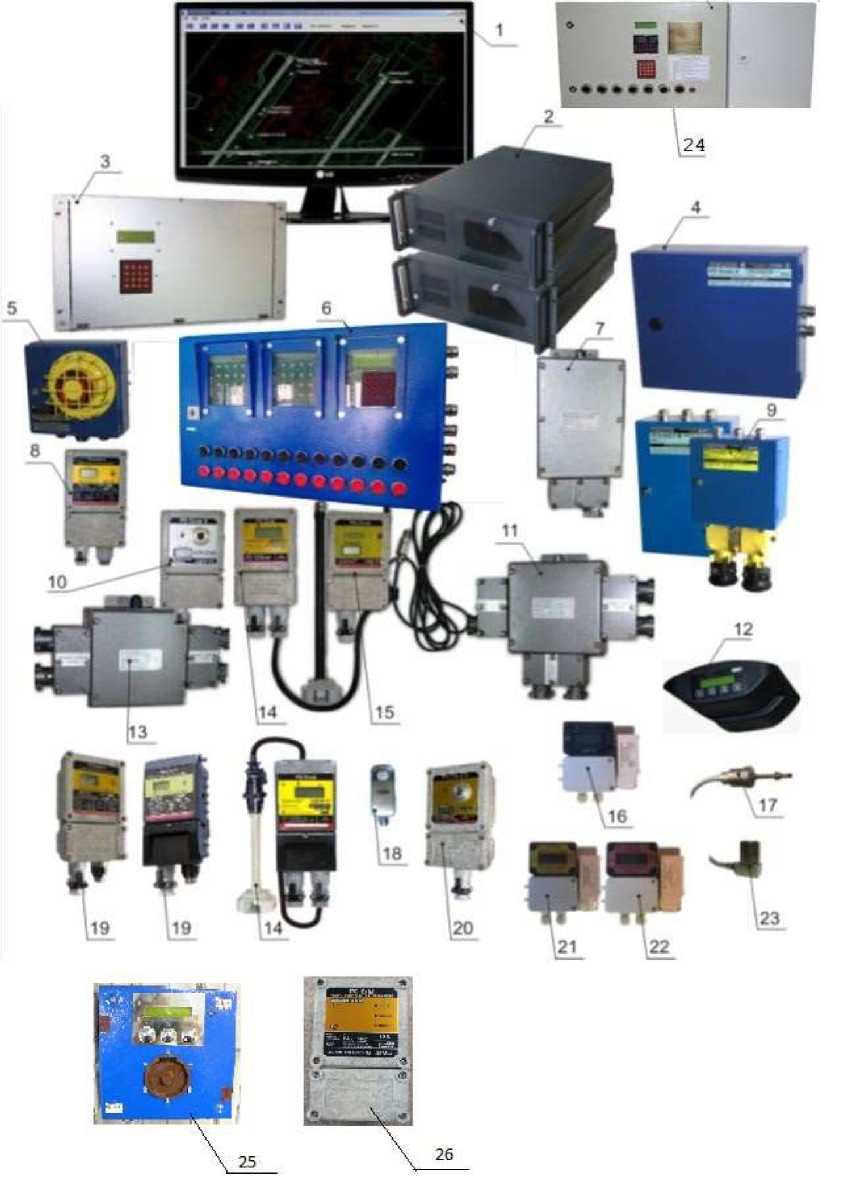

Измерительный канал (определяемый компонент)

Первичный измерительный преобразователь

Номер в ФИФ

Принцип измерений

Объемной доли метана

(CH4)

ДМС 01

21073-06

термохимический, термокондуктометрический

ДМС 03

45747-10

термохимический, термокондуктометрический

ИДИ

28259-04

инфракрасный

ИТС2

51279-12

термохимический, термокондуктометрический, оптический

Довзрывоопасной концентрации метано-водородной смеси (CH₄+H₂)

ДМС 03Э

45747-10

термохимический

ИТС2

51279-12

термохимический

Довзрывоопасной концентрации горючих газов (CH4 - C10H12)

ИТС2

51279-12

термохимический

Объемной доли кислорода (О2), водорода (H2), диоксида углерода (CO₂) и токсичных газов (оксид углерода (CO), водород (H2), оксид азота (NO), диоксид азота (NO2), сероводород (H2S)

СДТГ

37260-10

электрохимический

СДОУ 01

46045-10

электрохимический

ДОУИ

33551-12

электрохимический

ИДИ

28259-04

инфракрасный

ИТС2

51279-12

электрохимический

Измерительный канал (определяемый компонент)

Первичный измерительный преобразователь

Номер в ФИФ

Принцип измерений

Скорости воздушного потока

СДСВ 01

22814-08,

22814-18

ультразвуковой

Массовой концентрации пыли

ИЗСТ-01

МИК-01

36151-07

62680-15

оптический

Давления газа и жидкости

СДД 01

40834-09

тензометрический

Зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

ИВД-2

36537-11

электромагнитный

Средних квадратических значений (СКЗ) виброскорости

ИВД-3

36585-07

емкостной

Температуры

ДТМ

40782-09,

40782-16

полупроводниковый

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

ValSrv

rtOPCClient

rtVarSrv

rtRTS

ValSrvInfo

Номер версии (идентификационный номер) ПО

1.4.11.334

2.1.131022-11

2.1.131022-11

2.1.131022

11

1.4.1.9

Цифровой идентификатор ПО

ValSrv.exe -

AEE5E467

RTSertificate.dat -

9174D40C

rtOPCClient.exe

• - 598F4191

RTSertificate.dat

• - 9174D40C

rtVarSrv.exe -5D02D638 RTSertificate.dat

- 9174D40C

rtRTS.exe -4D8F91AE

ValSrvIn-fo.exe -4CDEA8F3

Идентификационные данные (признаки)

Значения

Алгоритм расчета цифрового идентификатора ПО

CRC32

CRC32

CRC32

CRC32

CRC32

Примечания:

• - для ValSrv, rtVarSrv, rtOPCClient, rtConfig и rtRTS номер версии записывается в виде X.Y.Z.W или X.Y.Z-W, где Х и Y являются существенными, а Z и W описывают модификации, которые заключались в несущественных для основных технических характеристик изменениях и устранениях незначительных программных дефектов;

• - номер версии ПО должен быть не ниже указанного в таблице;

• - значения контрольной суммы, указанные в таблице, относятся только к файлам встроенного ПО указанной версии.

Первичный измерительный преобразователь

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

T0.9, с, не бо_лее ¹

ДМС 01-(0-5)

от 0 до 100 %

(об. д.)

от 0 до 2,5 % (об. д.)

±0,2 % (об. д.)

20

ДМС 01-(0-100)

от 0 до 100 %

(об. д.)

от 0 до 60 % (об. д.) включ.

св. 60 до 100 % (об. д.)

±5,0 % (об. д.)

±15 % (об. д.)

20

ДМС 03

от 0 до 100 %

(об. д.)

от 0 до 2,5 % (об. д.) включ.

св. 5 до 100 % (об. д.)

±0,1 % (об. д.)

±3 % (об. д.)

10

ДМС 03Э

от 0 до 100 %

НКПР

от 0 до 57 % НКПР

±5 % НКПР ²

30

ИДИ-10

от 0 до 100 %

(об. д.)

от 0 до 2,5 % (об. д.)

±0,2 % (об. д.)

30

от 0 до 5 % (об.д.) включ.

св. 5 до 100 % (об. д.)

±0,5 % (об. д.) ±10 % отн.

30

ИТС2-СН4-01,

ИТС2-СН4-03

от 0 до 100 %

(об. д.)

от 0 до 2,5 % (об. д.)

±0,1 % (об. д.)

20

от 5 до 100 % (об. д.)

±3,0 % (об. д.)

20

ИТС2-СН4-02, ИТС2-СН4-04

от 0 до 100 %

(об. д.)

от 0 до 2,5 % (об. д.)

±0,2 % (об. д.)

20

ИТС2-СН4-05, ИТС2-СН4-06

от 0 до 100 %

(об. д.)

от 0 до 100 % (об. д.)

±3,0 % (об. д.)

20

ИТС2-СН4-25, ИТС2-СН4-26

от 0 до 100 %

(об. д.)

от 0 до 2 % (об. д.) включ.

св. 2 до 100 % (об. д.)

±0,1 % (об. д.) ±5 % отн.

30

ИТС2-ГГ-07,

ИТС2-ГГ-08³

от 0 до 100 %

НКПР

от 0 до 57 % НКПР

±5 % НКПР ²

20

ИТС2-СХНУ-09, ИТС2-СХНУ-10

от 0 до 100 %

НКПР

от 0 до 50 % НКПР

±5 % НКПР ⁴ (по поверочному компоненту) ±7 % НКПР (по неповерочному компоненту)

40

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной погрешности:

• - при использовании в составе ИК датчика ДМС 01:

• - от изменения температуры на каждые 10 °C

• - от изменения атмосферного давления в пределах рабочих условий

±1,0

эксплуатации

±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

- при использовании в составе ИК датчика ДМС 03, ДМС 03Э:

±1,0

- от изменения температуры в пределах рабочих условий

эксплуатации

±2,0

- от изменения атмосферного давления в пределах рабочих

условий эксплуатации

±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

- при использовании в составе ИК датчика ИДИ-10:

±2,0

• - от изменения температуры на каждые 10 °C

• - от изменения атмосферного давления в пределах рабочих условий

±2,0

эксплуатации

±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

- при использовании в составе ИК датчиков ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06:

±2,0

• - от изменения температуры на каждые 10 °C

• - от изменения атмосферного давления в пределах рабочих условий

±1,0

эксплуатации

±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

- при использовании в составе ИК датчиков ИТС2-СН4-25, ИТС2-СН4-26:

±1,0

• - от изменения температуры на каждые 10 °C

• - от изменения атмосферного давления в пределах рабочих условий

±0,5

эксплуатации

±2,0

- от изменения относительной влажности анализируемой среды на

каждые 15 %

- при использовании в составе ИК датчиков ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНУ-09, ИТС2-СХНУ-10:

±0,4

• - от изменения температуры на каждые 10 °C

• - от изменения атмосферного давления в пределах рабочих условий

±0,5

эксплуатации

±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

±1,0

Интервал   времени   непрерывной   работы   без   корректировки

показаний, сут, не более:

- для ДМС 01

30

- для ДМС 03

30

- для ДМС 03Э

5

• - для ИДИ-10

• - для ИТС2-СН4-01, ИТС2-СН4-02,  ИТС2-СН4-03,  ИТС2-СН4-01,

30

ИТС2-ГГ-07, ИТС2-ГГ-08

30

- для ИТС2-СН4-05, для ИТС2-СН4-06

90

- для ИТС2-СХНУ-09, ИТС'2-CXI IY-I0, ИТС2-СН4-25, ИТС2-СН4-26

90

Наименование характеристики

Значение

Диапазон настройки порогов срабатывания сигнализации:

• - для   датчиков   ДМС 01,   ДМС 03,   ДМС   03Э,   ИДИ-10,

ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-25 объемная доля метана, %

• - для датчиков ИТС2-ГГ-07, довзрывоопасная концентрация, % НКПР

• - для датчиков ИТС2-СХНУ-09, довзрывоопасная концентрация, % НКПР

от 0,5 до 2,0

от 10 до 57

от 10 до 50

Пределы допускаемой погрешности срабатывания сигнализации:

• - для измерительных каналов с датчиками ДМС03Э, % НКПР

• - для измерительных каналов с остальными датчиками, объемная доля определяемого компонента, %

±0,3

±0,1

Время срабатывания сигнализации, с, не более

15

Первичный измерительный преобразователь

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

T0.9, с, не бо_лее ¹⁾

СДТГ 01,

СДОУ 01

Оксид углерода (CO)

от 0 до 200

-1

млн

от 0 до

50 млн^-1

±(2+0,1 хС_вх) млн^-1

120

ДОУИ

Оксид углерода (CO)

от 0 до 200 -1 млн

от 0 до

50 млн^-1

±(3+0,1 хС_вх) млн

120

от 0 до

200 млн^-1

СДТГ 02

Водород (H2)

от 0 до 999 -1 млн

от 0 до

50 млн^-1

±(2+0,15 хС_вх) млн^-1

120

СДТГ 03

Водород (H2)

от 0 до 1,0 %

от 0 до 0,5 %

±0,1 % (об. д.)

120

СДТГ 05

Оксид азота (NO)

от 0 до 100 -1 млн

от 0 до

10 млн^-1

±(0,5+0,1хСвх)

-1 млн

120

СДТГ 06

Диоксид азота (NO2)

от 0 до 100 -1 млн

от 0 до

10 млн^-1

±(0,2+0,05хС_вх) млн^-1

120

СДТГ 11

Кислород (O₂)

от 0 до 25 %

от 0 до 25 %

±(0,5+0,1хСвх) % (об.д.)

120

ИДИ-20

Диоксид углерода (CO2)

от 0 до 2 %

от 0 до 2 %

±0,2 % (об. д.)

30

ИТС2-СО-11, ИТС2-СО-12

Оксид углерода (CO)

от 0 до

500 млн^-1

от 0 до 50 млн^-1 включ. св. 50 до 500 -1 млн

_{±5 млн}^-1

±10 % отн.

45

ИТС2-СО-13, ИТС2-СО-14

Оксид углерода (CO)

от 0 до 5000 млн^-1

от 0 до 500 млн^-1 включ.

св. 500 до

5000 млн^-1

±50 млн^-1

±10 % отн.

45

ИТС2-О2-15, ИТС2-О2-16

Кислород (O₂)

от 0 до 25 %

от 0 до 25%

±0,6 % (об. д.)

30

ИТС2-Н2Б-17,

ИТС2- H2S-18

Сероводород

(НгБ)

от 0 до

100 млн^-1

от 0 до 10 млн^-1 включ. св. 10 до 100

±1,5 млн^-1

±15 % отн.

45

Первичный измерительный преобразователь

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

T0.9, с, не бо_лее ¹⁾

-г млн

ИТС2-СО2-19, ИТС2-СО2-20

Диоксид углерода (CO2)

от 0 до 10 %

от 0 до 2%

±0,1 % (об. д.)

30

HTC2-NO-21,

ИТС2-ЫО-22

Оксид азота (NO)

от 0 до

100 млн^-1

от 0 до

20 млн^-1

±(1+0,1 хС^) млн^-1

45

ИТС2-№02-23, ИТС2-ЫО2-24

Диоксида азота (NO2)

от 0 до

100 млн^-1

от 0 до

20 млн^-1

±(0,5+0,1хС_вх) млн^-1

45

ИТС2-Н2-27, ИТС2-Н2-28

Водород (H2)

от 0 до 2000 млн^-1

от 0 до 1500 млн^-1

±(2+0,12хС_вх) млн^-1

100

¹⁾ Указан предел допускаемого времени установления показаний по уровню 0,9 (T0,9) ПИП / датчика без учета времени задержки канала передачи и отображения информации;

С_вх - объемная доля определяемого компонента на входе ПИП, млн^-1 или %.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности, в долях от пределов

допускаемой основной погрешности:

- при использовании в составе ИК датчиков СДТГ:

- от изменения температуры на каждые 10 °C

±1,5

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

±0,5

- при использовании в составе ИК датчика ИДИ-20:

- от изменения температуры на каждые 10 °C

±2,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации

±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

±2,0

- при использовании в составе ИК датчиков ДОУИ:

- от изменения температуры на каждые 10 °C

±0,8

- от изменения атмосферного давления на каждые 3,3 кПа

±0,4

- от изменения относительной влажности анализируемой среды на

каждые 10 %

±0,5

- при использовании в составе ИК датчика ИТС2 (кроме

ИТС2-СО2-19, ИТС2-СО2-20):

- от изменения температуры на каждые 10 °C

±0,4

- от изменения атмосферного давления на каждые 30 мм.рт.ст.

±0,2

- от изменения относительной влажности анализируемой среды на

каждые 15%

±0,4

- при использовании в составе ИК датчика ИТС2-СО2-19,

ИТС2-СО2-20:

- от изменения температуры на каждые 10 °C

±0,5

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации

±2,0

- от изменения относительной влажности анализируемой среды на

каждые 15%

±0,4

Интервал времени непрерывной работы без корректировки показаний, сут,

не более:

- СДТГ 01, СДОУ 01, ДОУИ, ИДИ-20

60

- СДТГ 02, СДТГ 03, СДТГ 05, СДТГ 06, СДТГ 11, ИТС2-Н2-27,

ИТС2-Н2-28

30

- ИТС2 (кроме ИТС2-Н2-27, ИТС2-Н2-28)

90

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с:

• - датчик СДСВ 01 (ФИФ 22814-08)

• - датчик СДСВ 01 (ФИФ 22814-18)

от 0,1 до 30

от 0,2 до 30

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока, м/с:

Наименование характеристики

Значение

• - датчик СДСВ 01 (ФИФ 22814-08):

• - в диапазоне от 0,1 до 0,6 м/с включ.

• - в диапазоне св. 0,6 до 30 м/с

• - датчик СДСВ 01 (ФИФ 22814-18)

±0,1

±(0,09+0,02^ V) ¹⁾ ±(0,1+0,03-V) ¹⁾

Время установления (время достижения показаний скорости 90 % от установившегося значения) для датчика СДСВ 01 (ФИФ 22814-08), с, не более

2; 8; 32 ²⁾

• ¹⁾ V - значение скорости воздушного потока, м/с;

• ²⁾ Указан предел допускаемого времени установления показаний ПИП/датчика без учета времени задержки канала передачи и отображения информации

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от изменения относительной влажности контролируемой среды в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Первичный измерительный преобразователь

Диапазон показаний, мг/м³

Диапазон измерений, мг/м³

Пределы допускаемой основной погрешности

ИЗСТ-01

от 0 до 1500

от 0 до 100 включ. св. 100 до 1500

±20 % (прив.) ¹⁾

+20 % (отн.)

МИК-01

от 0 до 2000

от 0 до 100 включ. св. 100 до 1500 включ. св. 1500 до 2000 включ.

±15 % (прив.) ¹⁾

±15 % (отн.)

±20 % (отн.)

¹⁾ Погрешность приведена к разности между верхней и нижней границам диапазонов измерений.

Примечания - Метрологические характеристики по ИК массовой концентрации пыли нормированы по тестовому аэрозолю.

Первичный измерительный преобразователь

Диапазоны измерений

Пределы допускаемой основной погрешности

СДД 01

а) разности давлений

(встроенным тензомодулем), кПа от 0 до 5,89; от 0 до 40 от 0 до 100; от 0 до 500; от 0 до 1000

б) абсолютного давления:

• - встроенным

тензомодулем, кПа        от 53,2 до 114,4; от 60 до 2500

• - внешним

тензопреобразователем, МПа        от 0 до 0,6; от 0 до 1

от 0 до 2,5; от 0 до 6; от 0 до 10

±2 % (прив.) ¹'

¹⁾ Погрешность приведена к разности между верхней и нижней границам диапазонов измерений.

Примечания - Абсолютное давление воды измеряется только датчиком с внешним тен-зопреобразователем.

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от основной

0,5

приведенной погрешности

Пределы дополнительных приведенных погрешностей, %:

- от изменения температуры окружающей и измеряемой сред на каждые 10 °C от температуры от +15 до +25 °C

±1,0

- от изменения относительной влажности окружающей и измеряемой сред в диапазоне от 0 до 100 %

±1,0

- от изменения напряжения питания от номинального значения в диапазоне от 8 до 15 В

±1,0

Первичный измерительный преобразователь

Диапазон измерений зазора (осевого сдвига), мм

Пределы допускаемой основной погрешности

ИВД-2

от 0,4 до 6,0

±3 % (отн.)

Первичный измерительный преобразователь

Диапазон измерений виброскорости, мм/с

Пределы допускаемой основной погрешности

ИВД-3

от 0,8 до 70

±6 % (отн.)

Первичный измерительный преобразователь (датчик)

Диапазон показаний, °С

Диапазон измерений, °С

Пределы допускаемой основной погрешности, °С

ДТМ (ФИФ 40782-09)

от -55 до +125

от -50 до +125

±1

ДТМ, ДТМ-3, ДТМ-4 (ФИФ 40782-16)

от -55 до +125

от -10 до +85

±0,5

ДТМ-1, ДТМ-2 (ФИФ 40782-16)

от -40 до +100

от -10 до +35

±0,5

Примечание - Пределы допускаемой погрешности преобразования (для ДТМ-1, ДТМ-3) ±0,75 °С.

Наименование характеристики

Значение

Время прогрева технических средств измерительных каналов Систем, мин, не более:

- ДМС 01, ДМС 03, ДМС 03Э

10

- ИДИ

30

- СДОУ 01

10

- ДОУИ

10

- СДТГ 01, СДТГ 02, СДТГ 03

10

- СДТГ 05, СДТГ 06, СДТГ 11

200

- СДСВ 01 (ФИФ 22814-08)

1

- СДД 01

10

- ИВД-2, ИВД-3

1

- ИТС2-СН4-25, ИТС2-СН4-26

1,5

- остальные датчики ИТС2

1

- ДТМ (ФИФ 40782-09)

10

Индикатор и выносные головки

Индицируемый показатель

Диапазон показаний

TX 5921, TX 5922, TX 5923

Скорость воздушного потока

от 0,3 до 30 м/с

TX6273, TX6274

Температура

от 0 до +200 °С

ДТМ-Х (ФИФ 40782-09)

Температура

ДТМ-1, ДТМ-2 от -10 до +70

ДТМ-3, ДТМ-4 от -10 до +85

МИК-01

Содержание определяемых компонентов

Метан от 0 до 100 % (об. д.)

TX6114, TX6141, TX6143 с выносными головками TX2071, TX2072, TX2075, TX625

Давление

от 0 до 60 МПа

Индикатор и выносные головки

Индицируемый показатель

Диапазон показаний

MIC6321, TX 6363,

TX 6373, TX 6383

Содержание определяемых компонентов

метан: от 0 до 100 % (об.д.); диоксид углерода: от 0 до 2 % (об.д.); оксид углерода: от 0 до 500 млн^-1; сероводород: от 0 до 50 млн^-1; двуокись серы: от 0 до 20 млн^-1; диоксид азота: от 0 до 20 млн^-1; хлор: от 0 до 10 млн^-1; кислород: от 0 до 25 % (об.д.); оксид азота: от 0 до 100 млн^-1; водород: от 0 до 1000 млн^-1

Примечание - Пределы допускаемой погрешности и времени установления для индикаторных каналов не нормируются.

Наименование устройства

Ед. изм.

Кол-во

Количество ПВУ на линии связи стандарта BS6556

шт.

14

Количество КУШ-ПЛК на линии связи стандарта EthernetTX

шт.

1

Количество КУШ-УМН и СУ на линии связи стандарта RS-485

шт.

247

Количество СУ на линии передачи данных

шт.

247

Количество ПИП с интерфейсом RS-485/ModbusRTU на линии передачи данных

шт.

247

Количество линий связи Ethernet 10/100TX

шт.

не ограничено

Количество линий связи стандарта BS6556

шт.

не ограничено

Количество линий связи стандарта RS-485

шт.

не ограничено

Количество аналоговых датчиков

шт.

не ограничено

Количество дискретных датчиков типа «сухой контакт»

шт.

не ограничено

Количество релейных выходов

шт.

не ограничено

Количество наземных устройств связи, не менее

шт.

1

Количество ЦЭВМ в локальной сети, не менее

шт.

2

Примечания:

• 1 Количество наземных вычислительных устройств не ограничено, но в состав Системы обязательно должны входить центральный сервер и автоматизированные рабочие места инженера-оператора АГК и горного диспетчера.

• 2 В качестве наземных устройств связи используются НУППИ с барьером искробезопас-ности и коммутаторы и преобразователи интерфейса СПИН.

Тип

Ед. изм.

Диапазон

Напряжение

В

от 0,4 до 2,0

Ток (с шунтом от 99,5 до 100,5 Ом)

мА

от 4 до 20 (от 0 до 20)

Ток (с шунтом от 398 до 402 Ом)

мА

от 1 до 5 (от 0 до 5)

Частота

Гц

от 0 до 120

Примечания:

1 Стандартным аналоговым входным сигналом является напряжение постоянного тока в диапазоне от 0,4 до 2,0 В. Для использования токовых сигналов необходимо применять шунты (100 Ом для сигнала от 4 до 20 мА и 400 Ом для сигнала от 0 до 5 мА), падение напряжения на

Тип

Ед. изм.

Диапазон

которых используется как стандартный сигнал напряжения от 0 до 2 В.

• 2 В измерительных каналах используется сигналы напряжения в диапазоне от 0,4 до 2,0 В.

• 3 В качестве источников дискретных сигналов используются контакты без электрических потенциалов («сухие» контакты).

4 Для ввода частотных сигналов (напряжение до 30 В) с диапазонами от 0 до 1,25 Гц; от 0 до 2,5 Гц; от 0 до 5 Гц; от 0 до 10 Гц; от 0 до 20 Гц; от 0 до 40 Гц; от 0 до 80 Гц; от 0 до 120 Гц используются многоканальные преобразователи «частота-напряжение», на выходе которых формируется сигнал от 0,4 до 2,0 В.

Наименование характеристики

Значение

ПВУ, ДМС 03 / СУ, СДСВ 01 / КУШ

Максимальное коммутируемое напряжение, В

60/400/200

Максимальный коммутируемый ток, А

1/0,13/0,12

Максимальная коммутируемая мощность, Вт

3/0,55/2

БПР

Максимальное коммутируемое напряжение, В

660

Максимальный коммутируемый ток, А

5

Максимальная коммутируемая мощность, Вт

130

Примечание - Релейные выходы КУШ, ПВУ и СУ используются только для воздействия на искробезопасные цепи управления аппаратами электроснабжения и технологическим оборудованием. Релейные выходы блоков промежуточного реле БПР используются для воздействия на неискробезопасные цепи управления аппаратами электроснабжения

Наименование характеристики

Значение

Напряжение питания постоянного тока, В/ток потребления ПИП, мА

от 7 до 15/

от 4 до 250

Напряжение питания постоянного тока, В/ток потребления контроллеров, мА

от 9 до 13,5/

от 100 до 500

Напряжение питания постоянного тока, В/ток потребления устройств СПИН,

от 10 до 13,5/

мА

от 100 до 500

Напряжение питания переменного тока, В/ток потребления ИП подземной части Системы, мА, не более

36/250

Напряжение питания переменного тока элементов подземной части Систе-

36/~127/

мы, В

380/~660

Напряжение питания переменного тока элементов наземной части Системы, В

220

Отклонения питающего напряжения от номинального значения, % от ином

от -15 до +10

Длительность питания от аккумуляторных батарей элементов подземной части Системы, ч, не менее

16

Длительность питания от аккумуляторных батарей элементов наземной части Системы, мин, не менее

10

Наименование характеристики

Значение

Расстояние между ИП и ПИП, км, не более

5

Диаметр линий питания, мм, не менее

0,4

Примечания:

• 1 Длительность питания от аккумуляторных батарей элементов подземной части Системы зависит от тока нагрузки.

• 2 Расстояние между источниками питания и датчиками зависит от тока нагрузки.

Наименование характеристики

Значение

Скорость передачи данных между подземными и наземными вычислительными устройствами:

• - через интерфейс BS6556/SAP, RS-485/SAP, Бод

• - через интерфейс RS-485/ModbusRTU, Бод

• - через низкоскоростные каналы связи СПИН, КБод

• - через высокоскоростные каналы связи СПИН, МБод

600 от 300 до 19200 от 0,6 до 10000 от 0,5 до 100

Максимальное расстояние от ПИП с аналоговым выходом до контроллеров, км

3

Максимальная длина линий связи между подземными и наземными вычислительными устройствами, км:

• - через интерфейс BS6556

• - через интерфейс RS-485

• - через низкоскоростные каналы связи СПИН

• - через высокоскоростные каналы связи СПИН

16

без ограничения без ограничения без ограничения

Максимальное расстояние между контроллерами и исполнительными устройствами, км

1

Максимальное расстояние между контроллерами и БПР, км

10

Максимальное расстояние между БПР и управляемой аппаратурой электроснабжения, м

10

Диаметр линий передачи данных, мм, не менее

0,4

Элементы Системы

Код IP

Элементы подземной части Системы

от IP54 до IP65

Элементы наземной части Системы

от IP20 до IP44

Наименование устройства

Уровень и вид взрывозащиты

Подземное вычислительное устройство ПВУ VAL101P

РО ExiaI

Наименование устройства

Уровень и вид взрывозащиты

Контроллер универсальный шахтный КУШ:

• - КУШ-ПЛК/UWYZ, КУШ-yMH.UWYZ

• - КУШ-УМН/MU-XX.YW.OI (MU-XX.YW.01), КУШ-УМН/MU-

XX.YW.02 (MU-XX.YW.02)

• - КУП1-УУ11 l/VIL-XX.Y\V.03 (MU-XX.YW.03), КУШ-УМН/MU-

XX.YW.03 (MU-XX.YW.03)

РО ExiaI X

РО ExiaI X

ExialU

Устройство сигнализирующее СУ-ХХ:

• - СУ-24

• - остальные исполнения

ExiaUI РО ExiaI Х

Датчик метана стационарный ДМС 01

РО ExiasI

Датчики горючих газов стационарные:

• - ДМС 03

• - ДМС 03Э

РО ExiasI Х

РО ExiasI

Х/1ExiadsПBT4/H2 X

Датчик токсичных газов стационарный СДТГ ZZ.YY.XX

РО ExiaI X

Стационарный датчик оксида углерода СДОУ 01 (ФИФ 22814-08)

Стационарный датчик оксида углерода СДОУ 01 (ФИФ 22814-18)

РО ExiaI

РО ExiaI X

Датчик оксида углерода искробезопасный ДОУИ

РО ExiaI

Датчики искробезопасные инфракрасные ИДИ

Прим.1

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2

Прим.1

Стационарный датчик скорости движении воздуха СДСВ 01

РО ExiaI

Датчик температуры:

- ДТМ

-ДТМ-Х

РО ExiaI Х

РО ExiaI

Измеритель запыленности стационарный ИЗСТ-01

Прим.1

Датчик давления стационарный СДД 01

РО ExiaI

Датчик вибрации ИВД-Х

РО ExiaI Х

Комплекс мульти-измерительный МИК-01

РО Ex ia op is I

Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923*

РО ExiaI

Датчики концентраций газов и выносные чувствительные головки типов:

• - TX 6363, TX 6373, TX 6363.84, TX 6373.84

• - TX6383, TX6383.84

Прим.1

Датчики давления TX6114, TX6141, TX6143

Прим.1

Датчики температуры TX6273, TX6274 и выносные чувствительные головки TX2071, TX2072, TX2075, TX625*

Прим.1

Устройство звуковой / визуальной сигнализации TX6831

Прим.1

Источник питания ИП ZVB

РВ Exds[ia]IZ₽O Exs[ia]I

Блоки трансформаторные БТ-1, БТ-3, БТ-6

РВ ExdsI

Блок автоматического ввода резерва БАВР

РВ Exds[ia]I

Блок промежуточного реле БПР

РВ Exds[ia]I

Система передачи информации СПИН:

• - подземный узел связи СПИН 100О1-КУ**.11

• - наземный узел связи СПИН 100О1-КУ**.21

• - наземный узел связи СПИН 002М*-КН**.21

• - наземный преобразователь интерфейса СПИН 000М0-ПИ01.21

РО Exias[op is]I Х [Exia op is] I X [Exia] I X [Exia] I X

Наименование устройства

Уровень и вид взрывозащиты

- наземный преобразователь интерфейса СПИН 000М0-ПИ02.21

[Exsia] I X;

- наземный источник питания СПИН 00000-ИП01.21

[Exia] I X;

- подземный узел связи СПИН 002М*-КН**.11

РО ExiaI Х;

- подземный преобразователь интерфейса СПИН 000М0-ПИ01.11

РО ExiaI Х;

- подземный преобразователь интерфейса СПИН 000М0-ПИ02.11

РО ExiasI Х;

- модуль преобразователя интерфейса СПИН 000М0-ПИ01.00

ExiaI U;

- модуль преобразователя интерфейса СПИН 000М0-ПИ02.00

ExiasI U;

- модуль управляемого коммутатора СПИН 100О1-КУ04.00

Exias[op is]I U;

- модуль неуправляемого коммутатора СПИН 002М0-КН04.00

ExiaI U;

- модуль ИП СПИН 00000-ИП01.00

[Exia]I U;

- муфта оптическая СПИН 100О0-МО0*.11

Ex op is I

Наземное устройство приема и передачи информации НУППИ FED/P с барьером искробезопасности БИБ BX1P

[Exia]I

Повторитель-барьер искробезопасности:

- ПБИ-485.01.**

РО ExiaI Х

- ПБИ-485.02.**

[Exia]I X

Ящик монтажный ЯСУ-XX.Y.ZZ

РО ExiaI

Шахтный источник питания ШИП

Прим.1

Устройство сопряжения с телеметрической системой «Метан» УСТС «Метан»

[Exia]I

Примечание - Уровни и виды взрывозащиты, шахтных источников питания ШИП,

устройств ТХ****.**, датчиков ИДИ, ИТС2-**-**, ИЗСТ-01, применяемых в составе Системы,

определяются их действующими Сертификатами соответствия ГОСТ Р или ТР/ТС.

Наименование

Масса, кг, (не более)

Габаритные размеры, мм, (не более)

Высота

Ширина

Глубина

Подземное вычислительное устройство ПВУ VAL

101P

20

400

600

215

Контроллер универсальный шахтный КУШ-ПЛК,

КУШ-УМН

16

450

650

250

Устройство сигнализирующее СУ-ХХ

3

250

250

250

Датчик метана стационарный ДМС 01

2,7

320

165

98

Датчики горючих газов стационарные ДМС 03, ДМС 03Э

3,0

310

140

88

Стационарный датчик оксида углерода СДОУ 01

2,6

400

200

150

Датчик токсичных газов стационарный СДТГ

2,6

400

200

150

Датчик оксида углерода искробезопасный ДОУИ:

- электронный блок

0,8

175

140

60

- измерительный блок

0,2

115

45

50

Датчики искробезопасные инфракрасные ИДИ:

- электронный блок

0,8

220

135

60

- измерительный блок

0,2

130

40

40

Наименование

Масса, кг, (не более)

Габаритные размеры, мм, (не более)

Высота

Ширина

Глубина

Блок СПИ (для использования с ИТС2)

3,0

310

140

100

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2

0,25

145

55

40

Стационарный датчик скорости движении воздуха СДСВ 01 (ФИФ 22814-08)

3,0

320

150

90

Измеритель скорости воздушного потока СДСВ

01.YY.01-t.dd, ИДСВ (без измерительной головки) (ФИФ 22814-18)

3,0

90

170

320

Измеритель скорости воздушного потока СДСВ

01.YY.XX-M (ФИФ 22814-18)

3,0

90

100

470

Измеритель запыленности стационарный ИЗСТ-01

1,5

250

210

75

Комплекс мульти-измерительный МИК-01

3,0

83

203

226

Датчик давления стационарный СДД 01

2,6

374

175

86

Датчик температуры ДТМ (ФИФ 40782-09)

0,3

160

30

20

Датчик температуры ДТМ-Х (ФИФ 40782-09)

2,6

374

175

86

Датчик температуры ДТМ (ФИФ 40782-16)

0,4

300 (длина)

-

20 (диаметр)

Датчик температуры ДТМ-Х (ФИФ 40782-16)

2,7

98

165

320

Датчик вибрации ИВД-2

• - корпус

• - гильза

1,5

52 (диаметр) М12

76

54-151

-

Датчик вибрации ИВД-3

0,2

50 (диаметр)

-

57

Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923*

1,0

344

87

65

Датчики давления TX6141

1

110

180

170

Датчики концентраций газов и выносные чувствительные головки типов TX6363, TX6373, TX6383

0,45

110

248

63

Датчик температуры TX6273

0,5

110

200

63

Устройство звуковой / визуальной сигнализации TX6831

0,1

100

60

50

Источник питания ИП ZVB

16

515

210

110

Блоки трансформаторные БТ-1, БТ-3, БТ-6

25

450

600

150

Блок автоматического ввода резерва БАВР

20

300

600

150

Блок промежуточного реле БПР

25

600

450

120

Наземное модемное устройство НУППИ FED/P

10

486

286

350

Барьер искробезопасности НУППИ BX1P

15

400

400

200

Повторитель-барьер искробезопасности ПБИ-485

8

400

400

200

Ящик монтажный ЯСУ-XX.Y.ZZ

12

500

500

220

Наименование

Масса, кг, (не более)

Габаритные размеры, мм, (не более)

Высота

Ширина

Глубина

Устройства СПИН:

- подземный узел связи СПИН 100О1-КУ**.11

13

450

450

250

- наземный узел связи СПИН 002М*-КН**.21

11

550

350

250

- наземный преобразователь интерфейса СПИН

000М0-ПИ0*.21

14

550

350

250

- наземный источник питания СПИН 00000-ИП01.21

11

250

350

250

- подземный узел связи СПИН 002М*-КН**.11

5

450

450

250

- подземный преобразователь интерфейса СПИН

000М0-ПИ0*.11

8

450

450

250

- муфта оптическая СПИН 100О0-МО0*.11

10

450

450

250

Шахтный источник питания:

- :mm-C.K.S.YY/VV(+yy/vv)

12

250

450

250

- ШИП-Л.к.8.уу/¥у(-М)

12

250

350

250

- ШИП-y.K.S.YY/VV+k.s.yy/vv

20

350

450

250

Устройство сопряжения с телеметрической системой «Метан»

16

483

266

244

Элемент

Ед. изм.

Значение

Подземное вычислительное устройство ПВУ VAL 101P

Вт

2,4

Подземный узел связи СПИН XXXYZ-KHSW.11.1

Вт

6

Подземный узел связи СПИН XXXYZ-KySW. 11.1

Вт

6

Подземный преобразователь интерфейса СПИН XXXYZ-HHSW.11.1

Вт

6

Контроллер универсальный шахтный КУШ

Вт

6

Датчик метана стационарный ДМС 01

мВт

200

Датчики горючих газов стационарные ДМС 03, ДМС 03Э

мВт

300

Датчики искробезопасные инфракрасные ИДИ

мВт

300

Блок СПИ

мВт

130

Датчики горючих и токсичных газов интеллектуальные стационарные

ИТС2

мВт

Прим. 2

Датчик токсичных газов стационарный СДТГ

мВт

250

Датчик температуры ДТМ (ФИФ 40782-09)

мВт

7,5

Датчик температуры ДТМ-Х (ФИФ 40782-09)

мВт

240

Датчик температуры ДТМ (ФИФ 40782-16)

мВ^А

360

Стационарный датчик оксида углерода СДОУ 01

мВт

250

Датчик оксида углерода искробезопасный ДОУИ

мВт

150

Элемент

Ед. изм.

Значение

Стационарный датчик скорости движении воздуха СДСВ 01 (ФИФ 22814-08)

мВт

600

Измеритель скорости воздушного потока СДСВ 01.YY.01-t.dd, СДСВ-01.YY.01-MZ (ФИФ 22814-18)¹⁾

мА

35

Измеритель скорости воздушного потока СДСВ 01.YY.02-t.dd (ФИФ 22814-18)²⁾

мА

35

Измеритель запыленности стационарный ИЗСТ-01

мВт

5000

Комплекс мульти-измерительный МИК-01

В^А

0,5

Датчик давления стационарный СДД 01

мВт

120

Датчик вибрации ИВД-2, ИВД-3

ВА

0,18

Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923³⁾

мВт

600

Датчики давления TX6114, TX6141, TX6143

мВт

20

Датчики концентраций газов и выносные чувствительные головки типов TX6363, TX6373, TX6383

мВт

600

Датчик температуры TX6273

мВт

10

Устройство звуковой / визуальной сигнализации TX6831

мВт

75

Повторитель-барьер искробезопасности ПБИ-485

мВт

600

Наземное устройство приема и передачи информации НУППИ FED/P с барьером искробезопасности БИБ BX1P

Вт

50

• ¹⁾ При напряжении питания постоянного тока 12 В.

• ²⁾ При напряжении питания переменного тока 52 В

• ³⁾ Величины потребляемой мощности для устройств ТХ****.**, применяемых в составе Системы, приведены в их технической документации.

Наименование элемента

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее / Предельный срок службы, лет

Подземное вычислительное устройство ПВУ VAL 101P

20000

5/10

Контроллер универсальный шахтный КУШ

10000

5/10

Устройство сигнализирующее СУ-ХХ

15000

5/10

Датчик метана стационарный ДМС 01

10000

6 (1 год для чувствительных эле-ментов)/10

Датчики горючих газов стационарные ДМС 03, ДМС 03Э

10000

6 (1 год для чувствительных эле-ментов)/10

Датчики искробезопасные инфракрасные ИДИ

5000

5

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2

15000

6 (2 года для чувствительных эле-ментов)/10

Наименование элемента

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее / Предельный срок службы, лет

Стационарный датчик оксида углерода СДОУ 01

5000

5 (2 года для чувствительных эле-ментов)/10

Датчик токсичных газов стационарный СДТГ

5000

5 (2 года для чувствительных эле-ментов)/10

Датчик оксида углерода искробезопасный ДОУИ

20000

5/10

Стационарный датчик скорости движении воздуха СДСВ 01 (ФИФ 22814-08)

5000

5/10

Измеритель скорости воздушного потока СДСВ-01 (ФИФ 22814-18)

10000

5/-

Измеритель запыленности стационарный ИЗСТ-01

10000

5/10

Комплекс мульти-измерительный МИК-01

10000

5/-

Датчик давления стационарный СДД 01

10000

6/10

Датчик температуры ДТМ, ДТМ-Х (ФИФ 40782-09)

15000

5/10

Датчик температуры ДТМ, ДТМ-Х (ФИФ 40782-16)

20000

6/-

Датчик вибрации ИВД-2, ИВД-3

100000

10/10

Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923¹⁾

10000

Прим. 1

Датчики давления TX6114, TX6141, TX6143

10000

Прим. 1

Датчики концентраций газов и выносные чувствительные головки типов TX6363, TX6373, TX6383

10000

Прим. 1

Датчик температуры TX6273

10000

Прим. 1

Устройство звуковой / визуальной сигнализации TX6831

10000

Прим. 1

Источник питания ИП ZVB

20000

10 (3 года для аккумуляторных бата-рей)/10

Блоки трансформаторные БТ-1, БТ-3, БТ-6

20000

10/10

Блок автоматического ввода резерва БАВР

20000

10/10

Блок промежуточного реле БПР

20000

10/10

Повторитель-барьер искробезопасности ПБИ-485

5000

5/10

Ящик монтажный ЯСУ-XX.Y.ZZ

10000

10/10

Наземное устройство приема и передачи информации НУППИ FED/P с барьером искробезопасности БИБ BX1P

20000

10/10

Система передачи информации СПИН

10000

5/10

Устройства СПИН

10000

5/10

¹⁾ Данные приведены в технической документации на соответствующие устройства.

Наименование характеристики

Значение

Для технических устройств, располагаемых в подземных выработках

Диапазон температуры, °С:

- Подземное вычислительное устройство ПВУ VAL 101P

от -5 до +40

- Контроллер универсальный шахтный КУШ

от -5до +40

- Устройство сигнализирующее СУ-ХХ

от -5 до +40

- Датчик метана стационарный ДМС 01

от +5 до +35

- Датчики горючих газов стационарные ДМС 03, ДМС 03Э

от -5 до +35

- Датчики искробезопасные инфракрасные ИДИ

от 0 до +35

- Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2:

ИТС2-СН4-01, ИТС2-СН4-03

ИТС2-СН4-02, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06,

от -20 до +40

ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХ11Y-09, ИТС2-СХ1IY-I0

ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15,

от -40 до +55

ИТС2-О2-16, HTC2-H2S-17, HTC2-H2S-18, HTC2-NO-21, ИТС2-ХО-22,

ИТС2-№О2-23, ИТС2-ЫО2-24

от -30 до +45

ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-СН4-25, ИТС2-СН4-26, ИТС2-Н2-27, ИТС2-Н2-28

от -20 до +45

- Стационарный датчик оксида углерода СДОУ 01

от -5 до +35

- Датчик токсичных газов стационарный СДТГ

от -5 до +35

- Датчик оксида углерода искробезопасный ДОУИ

от 0 до +40

- Стационарный датчик скорости движении воздуха СДСВ 01 (ФИФ 22814-08)

от -10 до +35

- Измеритель скорости воздушного потока СДСВ 01 (ФИФ 22814-18)

от -10 до +35

- Измеритель запыленности стационарный ИЗСТ-01

от -5 до +35

- Комплекс мульти-измерительный МИК-01

от -10 до +50

- Датчик давления стационарный СДД 01

от +5 до +35

- Датчик температуры ДТМ (ФИФ 40782-09)

от -50 до +50

- Датчики температуры ДТМ, ДТМ-3, ДТМ-4 (ФИФ 40782-16)

от -10 до +85

- Датчики температуры ДТМ-1, ДТМ-2 (ФИФ 40782-16)

от -10 до +35

- Датчик вибрации ИВД-2

от -60 до +80

- Датчик вибрации ИВД-3

от -40 до +80

- Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923

от -15 до +50

- Датчики давления TX6114

от -20 до +80

• - Датчики давления TX6141, TX6143:

• - электронный блок

от -10 до +50

- чувствительный элемент

от -20 до +150

- Датчики концентраций газов TX6363

от -10 до +44

- Датчики концентраций газов TX6373

от -10 до +50

- Датчики концентраций газов TX6383

от -10 до +40

- Датчик температуры TX6273

от -10 до +70

- Устройство звуковой/визуальной сигнализации TX6831

от -10 до +40

- Источник питания ИП ZVB

от -5 до +40

- Блоки трансформаторные БТ-1, БТ-3, БТ-6

от -5 до +40

- Блок автоматического ввода резерва БАВР

от -5 до +40

- Блок промежуточного реле БПР

от -5 до +40

- Повторитель-барьер искробезопасности ПБИ-485

от -5 до +40

- Ящик монтажный ЯСУ-XX.Y.ZZ

от -5 до +40

Наименование характеристики

Значение

- Устройства СПИН

от -5 до +40

Диапазон относительной влажности атмосферного воздуха, % (с конденсацией влаги)

от 0 до 100

Диапазон атмосферного давления, кПа

от 87,8 до 119,7

Для технических устройств, располагаемых вне подземных выработок

Диапазон температуры, °С

от +10 до +40

Диапазон относительной влажности атмосферного воздуха, %

от 30 до 70

Диапазон атмосферного давления, кПа

от 87,8 до 119,7

Примечание - Для устройств и их исполнений диапазоны рабочих температур могут отличаться от указанных и соответствовать данным, приведенным в их действующей технической документации (ТУ, РЭ, Сертификат соответствия ГОСТ Р, Сертификат соответствия ТР ТС).

Наименование

Обозначение

Количество

Подземная часть Системы

Подземное вычислительное устройство

ПВУ VAL101P

Контроллер универсальный шахтный:

• - программируемый логический контроллер;

• - модули удаленного ввода-вывода

КУШ-ПЛК КУШ-УМН

Повторитель-барьер искробезопасности

ПБИ-485.01.**

Источник питания

ИП ZVB, ШИП, СПИН

00000-ИП01.21.3

Блок промежуточного реле

БПР

Блок автоматического ввода резерва

БАВР

Блок трансформаторный

БТ-Х

Датчик метана

ДМС 01 и/или ДМС 03, и/или ИДИ-10 и/или

ИТС2-СН4-01...06, 25, 26

Прим. 1

Датчик скорости воздушного потока

СДСВ 01

Датчик оксида углерода

СДТГ 01 и/или СДОУ 01, и/или ДОУИ, и/или ИТС2-СО-11.14

Датчик диоксида углерода

ИДИ-20 и/или

ИТС2-СО2-19, 20

Измеритель запыленности

ИЗСТ-01, МИК-01

Датчик водорода

СДТГ 02 и/или СДТГ 03,

и/или ИТС2-Н2-27, 28

Датчик оксида азота

СДТГ 05 и/или ИТС2-№0-21, 22

Датчик диоксида азота

СДТГ 06 и/или ИТС2-№02-23, 24

Наименование

Обозначение

Количество

Датчик кислорода

СДТГ 11 и/или ИТС2-О2-

15, 16

Прим. 1

Датчик сероводорода

HTC2-H2S-17, 18

Датчик горючих газов

ДМС 03Э и/или ИТС2-ГГ-07, 08, и/или

HTC2-CXHY-09, 10

Датчик зазора

ИВД-2

Датчик СКЗ виброскорости

ИВД-3

Датчик давления стационарный

СДД 01

Датчик температуры

ДТМ

Датчик скорости воздушного потока

TX 5921, TX 5922, TX

5923*

Датчики давления

TX6114, TX6141, TX6143

Датчик температуры

TX6273

Датчики концентраций газов и выносные чувствительные головки типов

TX6363, TX6373, TX6383

Устройство сигнализирующее

СУ-ХХ

Устройство звуковой / визуальной сигнализации

TX6831

Ящик монтажный

ЯСУ-XX.Y.ZZ

Подземные узлы связи

СПИН *****_-К*** 11

Подземные преобразователи интерфейса

СПИН 000М0-ПИ**.11

Внешние устройства, подсоединяемые к ПВУ:

• 1) устройство сигнализации (УС);

• 2) исполнительное устройство (ИУ)

Определяется Техническим проектом

Наземная часть Системы

Шкаф для монтажа наземных элементов

Прим. 1

ЦЭВМ (центральный сервер основной и резервный)

Прим. 1

2

ЦЭВМ (рабочее место оператора)

2

Устройство бесперебойного питания

3

Наземное устройство приема /передачи информации (НУППИ)

с барьером искробезопасности (БИБ)

FED/P

BX1P

Прим. 1

Наземные узлы связи

СПИН *****_-К*** 213

Наземные преобразователи интерфейса

СПИН 000М0-ПИ**.21.3

Повторитель-барьер искробезопасности

ПБИ-485.02.**

Внешние устройства, подсоединяемые к ЦЭВМ вне взрывоопасной зоны:

• - устройства сопряжения с телеметрическими системами «Метан» и другие;

• - Ethernet-коммутатор

УСТСМ

Прим. 1

Прим. 1

Медиаконвертер

JetCON1501 (или аналог)

Дополнительные технические средства наземной части Системы

Программатор микросхем ПЗУ

Прим. 1

Стиратель микросхем ПЗУ

Микросхемы ПЗУ

Системное программное обеспечение

Операционная система

Прим. 1

Система управления базами данных

Утилиты и службы

Программное обеспечение «I

ngortechSCADA»

- ПО сервера

rtVarSrv

1

- ПО связи с ПВУ

ValSrv

1

Наименование

Обозначение

Количество

- ПО связи с OPC Modbus сервером

rtOPCClient

1

- служебное и вспомогательное ПО

комплект

1

- ПО связи с ModbusRTU-устройствами (OPC Modbus сервер)

Lectus Modbus OPC/DDE сервер (или функциональный аналог)

Прим. 1

- системы управления базой данных

Определяется Техническим проектом

- ПО конфигурирования

rtConfig

1

- ПО оператора

rtRTS

1

Комплекс прикладного программирования КУШ

CoDeSys

1

Комплекс прикладного программирования ПВУ

VPP

1

Документация

Руководство про эксплуатации

ИГТ.071000.100.00 РЭ

1

Методика проведения измерений

Приложение 6 к

ИГТ.071000.100.00 РЭ

1

Программное обеспечение сервера. Руководство администратора

ИГТ.091000.000.00 РА

1

Система программирования ПВУ VPP. Руководство программиста

РП 4217-001-44645436-98-

VPP

1

Руководство пользователя по программированию ПЛК в CoDeSys 2.3

Редакция RU 2.7, для

CoDeSys V2.3.9

1

CoDeSys OPC-Server V2.0. Установка и использование

Версия 1.8

1

Информационное обеспечение

ИО 3148.00.000.000

1

Оболочка оператора. Руководство пользователя

ОО 3148.04.000.000 РП

1

Редактор мнемосхем. Руководство пользователя

ДИЗ 3148.03.000.000 РП

1

Установка и конфигурирование программного обеспечения. Руководство администратора

УСТН 4217.01.000.000 РА

1

Конфигуратор системы. Руководство пользователя

КНФГ 3148.02.000.000 РП

1

Планировщик отчетов. Руководство пользователя

ПЛОТ 3148.05.000.000 РП

1

Использование OPC-технологии. Руководство администратора

OPC 3148.06.000.000 РА

1

Программное обеспечение связи. Руководство пользователя

СВЗ 3148.02.000.000 РП

1

Служба точного времени и синхронизация времени. Руководство пользователя

СТВ 3148.07.000.000 РП

1

RTS. Создание базы данных с использованием MS SQL Server 2005. Руководство администратора

MSSQL2RTS 3148.01.000.000 РА

1

Паспорт

ИГТ.071000.100.00 ПС

1

Методика поверки

МП-242-1730-2014 (с изменением № 1)

1

Примечания.

• 1 Определяется техническим проектом.

• 2 Каждое техническое средство поставляется с эксплуатационной документацией и ЗИП.
