МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

10 декабря 2019 г.                                                jfe 2969

Москва

О переоформлении, продлении срока действия свидетельства № 57513 об утверждении типа средства измерений «Датчики давления Вш212» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НИИФИ» от 14 октября 2019 г. №№ 15/197 П, 15/198 П, 15/199 П, п р и к а з ы в а ю:

• 1. Внести изменения в описание типа датчиков давления Вт 212, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 59552-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства № 57513 об утверждении типа датчиков давления Вт 212 на последующие 5 лет.

• 3. Переоформить свидетельство № 57513 об утверждении типа датчиков давления Вт212, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 59552-14, в связи с переименованием изготовителя с ОАО «НИИФИ», г. Пенза, на АО «НИИФИ», г. Пенза.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.        _________________

СВЕДЕНИЯ. О СГРТИФНКАН- АП

Сертификат: 00E1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «10» декабря 2019 г. № 2969

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Вт 212 (далее - датчики) предназначены для измерения процессов статико-динамического давления в жидких и газообразных средах.

Принцип действия датчика основан на преобразовании воспринимающим элементом (мембраной) измеряемого давления в деформацию, которая приводит к соответственному изменению электрического сопротивления тензорезисторов и выходного напряжения постоянного тока мостовой измерительной цепи, собранной из тензорезисторов.

Датчик имеет три варианта исполнения - Вт 212, Вт 212А.1 и Вт 212Б.

В зависимости от наличия (I) или отсутствия (II) тепловоспринимающей втулки каждый вариант исполнения имеет по две модификации каждая по 12 исполнений, отличающиеся диапазоном измерений давления: Вт 212 I/28 - Вт 212 I/1250 и Вт 212 II/28 -Вт 212 II/1250, Вт 212А.1 I/28 - Вт 212А.1 I/1250 и Вт 212А.1 II/28 - Вт 212А.1 II/1250, Вт 212Б I/28 - Вт 212Б I/1250 и Вт 212Б II/28 - Вт 212Б II/1250.

Конструктивно датчик Вт 212 состоит из чувствительного элемента, контактной колодки, гермопроходника, корпуса, накидной гайки резьбой М18х1,5-7Н для подсоединения к рабочей магистрали, вилки РСГ7ТВ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой РСГ7ТВ осуществляется с помощью кабельной перемычки.

Конструктивно датчик Вт 212Б состоит из чувствительного элемента, контактной колодкой с откачной трубкой для вакуумирования замембранной полости датчика, корпуса, накидной гайки резьбой М18х1,5-7Н для подсоединения к рабочей магистрали, вилки РСГ7ТВ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой РСГ7ТВ осуществляется с помощью кабельной перемычки.

Конструктивно датчик Вт 212А.1 состоит из чувствительного элемента, контактной колодкой с откачной трубкой для вакуумирования замембранной полости датчика, корпуса, выполненного под углом, накидной гайки резьбой М18х1,5-6Н для подсоединения к рабочей магистрали, вилки РСГ7ТВ для подключения к измерительному тракту изделия потребителя. Соединение корпуса с вилкой РСГ7ТВ осуществляется с помощью кабельной перемычки.

Чувствительный элемент датчиков представляет собой цельноточеную мембрану, на которой методом тонкопленочной технологии нанесена измерительная схема в виде моста Уитстона. Выводы измерительных схем соединены с контактами контактной колодки золотыми проводниками методом контактной сварки. Выводы контактной колодки соединены с контактами вилки РСГ7ТВ проводами кабельной перемычки. В электрическую схему для компенсации изменения начального выходного сигнала от воздействия температуры включен термокомпенсационный резистор, для подгонки начального выходного сигнала включен балансировочный резистор, для подгонки выходного сигнала при давлении, соответствующем верхнему значению диапазона измерений, - резистор чувствительности.

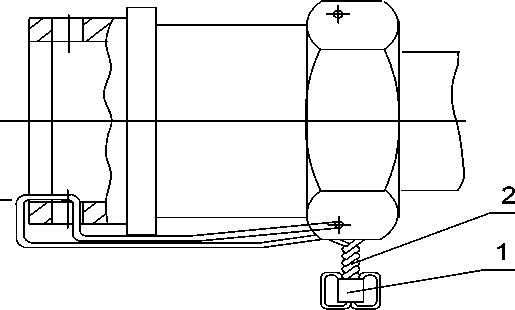

Общий вид датчиков Вт 212, Вт 212Б приведен на рисунке 1, датчика Вт 212А.1 - на рисунке 2. Габаритные и установочные размеры датчиков Вт 212, Вт 212Б - на рисунке 3, датчика Вт 212А.1 - на рисунке 4. Схема пломбирования датчиков Вт 212, Вт 212Б, Вт 212А.1 приведена на рисунке 5.

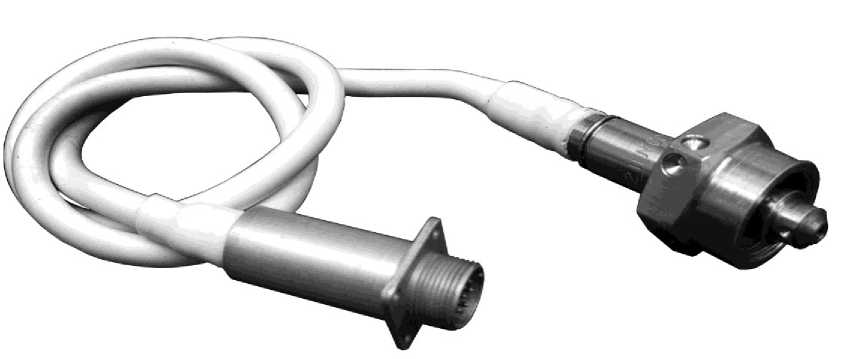

Рисунок 1 - Внешний вид датчиков Вт 212, Вт 212Б

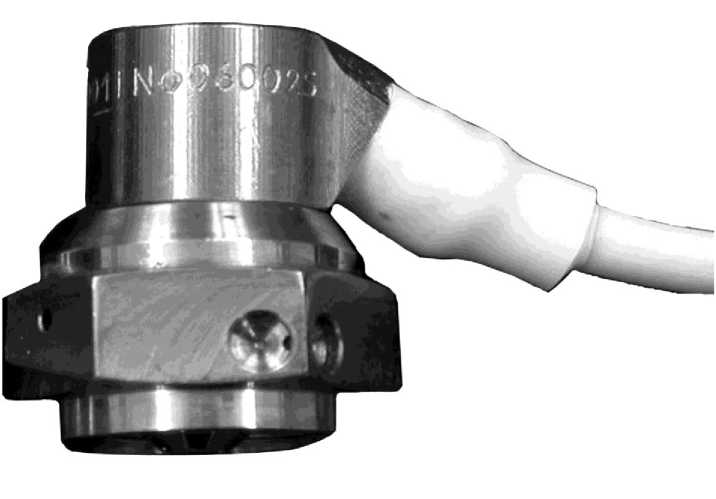

Рисунок 2 - Внешний вид датчика Вт 212А.1

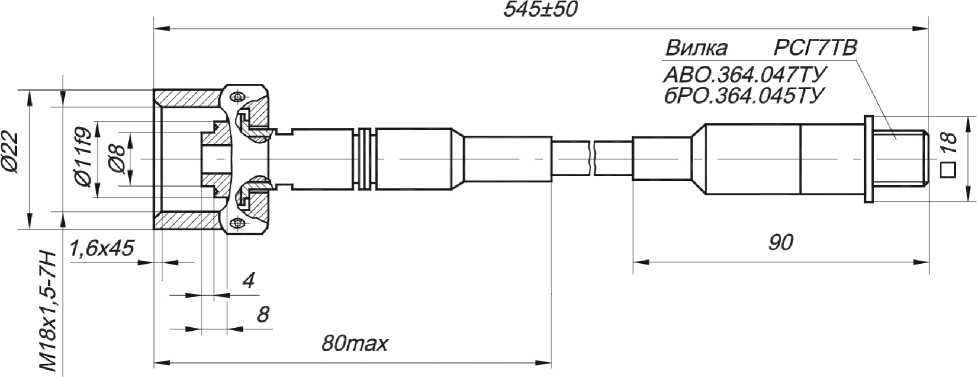

Рисунок 3 - Габаритно-установочные размеры датчиков Вт 212, Вт 212Б

Рис. 1

545±50

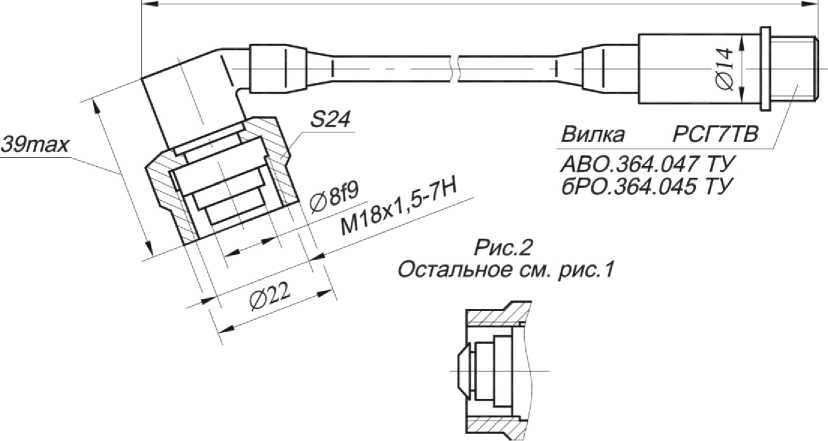

Рисунок 4 - Габаритно-установочные размеры датчика Вт 212А.1

отсутствует.

Метрологические и технические характеристики

Таблица 1

Примечание - нормальные климатические условия характеризуются температурой воздуха от 15 до 35 °С, относительной влажностью воздуха от 45 до 75 %, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Таблица 2

осуществляется по документу Вт 2.832.023МП «Датчики давления Вт 212. Методика поверки», утвержденному ОАО «НИИФИ» 04.09.2014 г.

Основные средства поверки:

• - штангенциркуль ЩЦ-П-250 (госреестр № 24156-02, диапазон измерений от 0 до 250 мм, погрешность ± 0,05 мм);

• - штангенциркуль ШЦ-Ш (госреестр № 32368-06, диапазон 0-1000 мм, погрешность 0,05 мм);

• - вольтметр универсальный В7-46 (госреестр № 11204-88, диапазон измерений (0 - 200) МОм, класс точности (0,025/0,0025 - 4/0,1);

• - манометр образцовый МО-250-16 кгс/см²- 0,15 (госреестр № 490-50, диапазон измеряемых давлений от 1 до 16 кгс/см², класс точности 0,15);

• - манометр образцовый МО-250-100 кгс/см²- 0,4 (госреестр № 490-50, диапазон измеряемых давлений от 1 до 100 кгс/см², класс точности 0,4);

• - манометр образцовый МО-250-600 кгс/см²- 0,15 (госреестр № 490-50, диапазон измеряемых давлений от 1 до 600 кгс/см², класс точности 0,15);

• - источник питания постоянного тока Б5-8 (госреестр № 6383-77, диапазон задаваемых напряжений от 2 до 50 В, погрешность задаваемых напряжений ± 3 %);

• - ампервольтомметр Ф-30 (госреестр № 3237-72, диапазон измеряемых напряжений от 2 мкВ до 350 В, класс точности 0,05/0,02-0,15/0,05);

• - магазин сопротивлений Р-4002 (госреестр № 2224-66, диапазон измерений 10 кОм-10 МОм, погрешность ± 0,05 %);

• - грузопоршневой манометр МП-60, МП-600, МП-2500 (госреестр № 31703-06, диапазон измеряемых давлений от 1 до 60 кгс/см², от 1 до 600 кгс/см², от 1 до 2500 кгс/см², класс точности 0,05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Технические условия Вт 2.832.023 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»).

ИНН: 5836636246

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

Е-mail: info@niifi.ru

ОАО «НИИФИ» (Центр испытаний средств измерений ОАО «НИИФИ»)

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93,

Факс: (8412) 55-14-99

Аттестат аккредитации ОАО «НИИФИ» по проведению испытаний средств

измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.

________________ М.Е. Горшенин
