ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики весоизмерительные тензорезисторные ST, SHB

Датчики весоизмерительные тензорезисторные ST, SHB (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.

Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам -сжатие.

Внешний вид датчиков показан на рисунке 1.

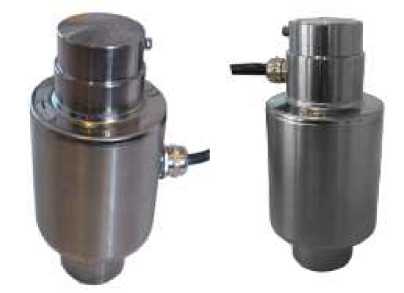

Рисунок 1 - Внешний вид датчиков весоизмерительных тензорезисторных ST, SHB

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.

Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение:

Х - М - Н(К)(Р)-В, где:

Х - тип датчика (ST или SHB);

М - максимальная нагрузка, т;

H - условное обозначение внутреннего сопротивления (А, B, С);

К - условное обозначение расположения кабельного ввода:

1 - по центру датчика;

2 - в верхней части датчика;

Р - исполнение устройства от проворачивания датчика:

1 - штифт;

2 - проточка на теле датчика;

В - взрывозащищённое исполнение, в случае не взрывозащищённого исполнения индекс отсутствует.

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1

наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.

Таблица 2 - Комплектность средства измерений

осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIMLR 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 от 0,01 %до 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.631-2013 (OIMLR 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний

ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

ТУ 427378-023-15285126-16 Датчики весоизмерительные тензорезисторные ST, SHB. Технические условия

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод»

(ООО «ЮУВЗ»)

Адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, 134, корп. 6

Тел./факс: (34792) 4-71-08, (34792) 4-71-09, (34792) 4-70-97

Web-сайт: http://www.uuvz.ru

E-mail: zavod@uuvz.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437 55 77 / (495) 437 56 66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Тел.: (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
