МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 июля 2017 г.                                               м. 1572

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 29393 «Наборы мер КСВН и полного сопротивления 1 разряда ЭК9-140» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «Н1111 «Эталон» от 05 июня 2017 г. № 15/691, № 15/692 и № 15/693 приказываю:

  • 1. Внести изменения в описание типа на наборы мер КСВН и полного сопротивления 1 разряда ЭК9-140, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 36021-07, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Переоформить свидетельство об утверждении типа № 29393 «Наборы мер КСВН и полного сопротивления 1 разряда ЭК9-140», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 36021-07, в связи со сменой организационно-правовой формы предприятия-изготовителя с ОАО «Н1П1 «Эталон», г. Омск на АО «Н1111 «Эталон», г. Омск.

  • 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 29393 «Наборы мер КСВН и полного сопротивления 1 разряда ЭК9-140» на последующие 5 лет.

  • 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

5. Контроль за исполнением настоящего приказа оставляю за собой. Заместитель Руководителя

С.С.Голубев

г                            л

Подлинник электронного документа, подписанного ЭП, хранится 8 системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приказ Росстандарта №1572 от 19.07.2017, https://oei-analitika.ru

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «19» июля 2017 г. № 1572

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Наборы мер КСВН и полного сопротивления 1 разряда ЭК9-140

Назначение средства измерений

Наборы мер КСВН и полного сопротивления 1 разряда ЭК9-140 (далее - наборы мер) предназначены для настройки и поверки измерителей модуля коэффициента передачи и отражения (приборы вида Р2), полного сопротивления (приборы вида РЗ) и измерителей комплексного коэффициента передачи и отражения (приборы вида Р4), а также для измерения параметров четырехполюсников в радиоизмерительной, антенной технике и технике СВЧ в лабораторных и цеховых условиях.

Описание средства измерений

Принцип действия мер из набора заключается в частичном и нормируемом отражении и фазовом сдвиге СВЧ сигнала в коаксиальном тракте.

Набор мер состоит из нагрузок и отрезков. Нагрузки являются как мерами КСВН, так и мерами полного сопротивления (комплексного коэффициента отражения - ККО) и предназначены для частичного и нормируемого отражения СВЧ сигнала. Отрезки являются мерами волнового сопротивления и предназначены для фазового сдвига СВЧ сигнала (значения фазы ККО).

Внешний вид набора мер приведен рисунке 1, внешний вид нагрузки приведен на рисунке 2, внешний вид отрезка приведен рисунке 3. Место на корпусе нагрузки для пломбирования указано на рисунке 2. Пломба для защиты от несанкционированного доступа к регулировке нагрузки устанавливается под заглушкой 1 (рисунок 2).

Приказ Росстандарта №1572 от 19.07.2017, https://oei-analitika.ru

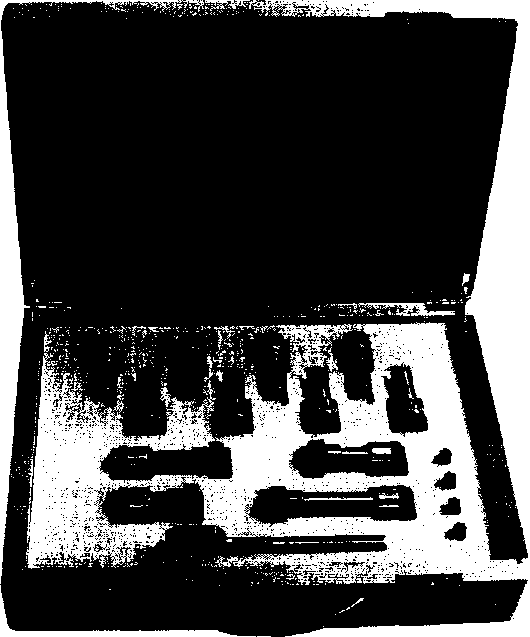

Рисунок 1 - Внешний вид набора мер ЭК9-140

Приказ Росстандарта №1572 от 19.07.2017, https://oei-analitika.ru

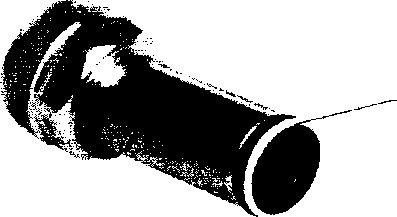

Рисунок 2 - Внешний вид нагрузки с указанием места для пломбирования

1 - Заглушка

(пломба под заглушкой)

Приказ Росстандарта №1572 от 19.07.2017, https://oei-analitika.ru

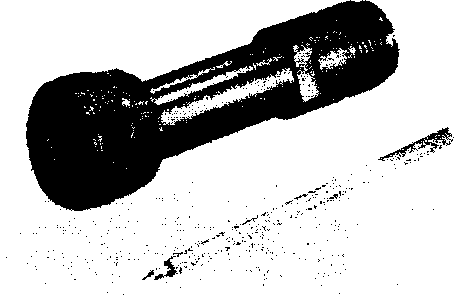

Рисунок 3 - Внешний вид отрезка

Метрологические и технические характеристики

Основные размеры элементов присоединения мер соответствуют требованиям ГОСТ 13317-89 тип III, вариант I и ГОСТ РВ 51914-2002 тип III.

Длины труб и стержней отрезков соответствуют значениям, приведенным в таблице 1.

Таблица 1 - Длины труб и стержней отрезков

Тип отрезка

Длина трубы (L), мм

Длина стержня (1)„ мм

Масса отрезка, кг

номинальное значение.

предельное отклонение

номинальное значение.

предельное отклонение

Э2-146

37,5

Минус 0,015

37,5

Минус 0,015

0,075

Э2-147

46,9

46,9

0,085

Э2-148

56,3

56,3

0,095

Э2-149

75,0

75,0

0,115

Фазосдвигающие отрезки представляют собой однородные участки коаксиальной линии с волновым сопротивлением (50±0,5) Ом. Значение сдвига фазы ККО (<р), обеспечиваемое отрезками, определяют по формуле: (p=-2,402fL, где f - рабочая частота, ГГц; L - длина отрезка (трубы), мм.

Диапазон рабочих частот набора мер - от 0 до 4,0 ГГц.

Сопротивление постоянному току (Ro), КСВН нагрузок из набора мер находятся в пределах, приведенных в таблице 2.

Максимальное отличие КСВН и фазы коэффициента отражения каждой нагрузки набора мер при различных подключениях ее не превышает 0,7 предела допускаемых погрешностей, приведенных в таблице 2.

Таблица 2 - Параметры нагрузок из набора мер

Тип нагрузки

Ro, Ом

ксвн

Погрешность измерения

Масса, кг

по КСВН, %

по фазе КО, град

Э9-140

от 58,5 до 60,9

1,2±0,050

±1,0

±2,0

0,05

Э9-141

от 35,0 до 36,4

1,4±0,050

±1,0

±1,5

Э9-142

от 68,4 до 71,2

1,4±0,050

±1,0

±1,5

Э9-143

от 24,4 до 25,4

2,0±0,050

±1,5

±1,0

Э9-144

от 99,0 до 102,0

2,0±0,050

±1,5

±1,0

Э9-159

от 48,9 до 50,9

1,0+0,25

±1,0

не нормируется

Э9-160

от 147,9 до 153,0

3,0+0,100

±2,0

±1,0

Э9-161

от 16,4 до 17,0

3,0+0,100

±2,0

±1,0

Нагрузки в диапазоне частот от 0 до 2,0 ГГц являются квазисосредоточенными.

Габаритные размеры набора мер в футляре - не более 330x280x110 мм.

Масса набора мер в футляре - не более 4,5 кг. Масса отрезков коаксиальных не превышает значений, приведенных в таблице 1. Масса отрезков коаксиальных не превышает значений, приведенных в таблице 2.

По устойчивости и прочности к климатическим и механическим воздействиям набор мер соответствует нормам, установленным для приборов группы 3 по ГОСТ 22261-94.

Полный ресурс набора мер установлен не менее 5000 часов, что эквивалентно 5000 подключений каждой меры.

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации МКСН.411928.001 РЭ типографским способом (в верхней части титульного листа).

Комплектность средства измерений

Комплект поставки набора мер соответствует таблице 3.

Таблица 3

Наименование

Количество

Примечание

Нагрузка Э9-140

1 шт.

Нагрузка Э9-141

1 шт.

Нагрузка Э9-142

1 шт.

Нагрузка Э9-143

1 шт.

Нагрузка Э9-144

1 шт.

Нагрузка Э9-159

1 шт.

Нагрузка Э9-160

1 шт.

Нагрузка Э9-161

1 шт.

Отрезок коаксиальный Э2-146

1 шт.

Отрезок коаксиальный Э2-147

1 шт.

Отрезок коаксиальный Э2-148

1 шт.

Отрезок коаксиальный Э2-149

1 шт.

Игла

4 шт.

Ключ тарированный

1 шт.

Руководство по эксплуатации

МКСН.411928.001 РЭ

1 экз.

Методика поверки МКСН.411928.001 Д

1 экз.

В один адрес

Свидетельство о поверке

1 экз.

Примечание - По заявке потребителя возможна поставка отдельных нагрузок и коаксиальных отрезков из набора мер.

Поверка

осуществляется по документу МКСН.411928.001 Д «Набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140. Методика поверки», утвержденному ФГУП «СНИИМ» 30.08.2007 г.

Основные средства поверки:

  • 1.  Комплект для измерения соединителей коаксиальных КИСК-7. Погрешность измерения от ±0,006 до ±0,03 мм.

  • 2.  Рабочий эталон единицы волнового сопротивления. Пределы измерения: КСВН (1-3), фазы КО (0° - 360 °). Погрешность измерения: КСВН ±(1 - 2) %, фазы КО ±(1° - 2°).

  • 3.  Вольтметр универсальный цифровой В7-23. Пределы измерений (10-103), Ом, погрешность измерения AR, Ом 0,03 < AR < 0,3

  • 4.  Нутромер МОД-104. Пределы измерения (6 -10) мм, погрешность измерения 0,002 мм.

  • 5.  Скоба рычажная СР-25. Пределы измерения (0 - 25) мм, цена деления 0,002 мм.

  • 6.  Набор мер длины концевых плоскопараллельных № I. Класс точности 3 разряд 3 не хуже.

Знак поверки в виде наклейки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

Описание метода измерений содержится в документе: МКСН.411928.001 РЭ. «Набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к набору мер КСВН и полного сопротивления 1 разряда ЭК9-140

ГОСТ 13317 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.

ГОСТ РВ 51914 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.813-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.

Изготовитель

Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)

644009, г. Омск, ул. Лермонтова, 175

Тел. (3812) 36-84-00, факс 36-78-82

E-mail: fgup@omsketalon.ru

Web-сайт: www.omsketalon.ru

ИНН 5504087401

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

630004, Россия, г. Новосибирск, пр-т Дмитрова, 4

Тел.: (383) 210-08-14; факс: (383) 210-13-60

E-mail: director@sniim.ru

Web-сайт: www.sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
