ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры дорожного покрытия ДТД-03
Назначение средства измеренийДатчики температуры дорожного покрытия ДТД-03 (далее - датчики ДТД-03) предназначены для измерений температуры дорожного покрытия на его поверхности и на различных глубинах.
Описание средства измеренийПринцип действия датчиков ДТД-03 основан на зависимости падения напряжения на p-n переходе от температуры полупроводникового термометра. В датчиках ДТД-03 используются интегральные твердотельные датчики температуры, основанные на использовании биполярного транзистора в качестве первичного преобразователя температуры в электрический сигнал. После обработки встроенным микроконтроллером электрический сигнал преобразуется, и далее измеренные значения передаются в линию связи через интерфейс RS-485.
Конструктивно датчики ДТД-03 выполнены в виде водонепроницаемого корпуса, состоящего из монолитной смеси на основе эпоксидной смолы, цемента и окиси алюминия, что обеспечивает хорошую передачу тепла от покрытия к двум температурным сенсорам, установленным внутри корпуса датчика. Чувствительные элементы размещены на печатной плате на расстоянии 50 мм. Первый чувствительный элемент располагается параллельно вершине корпуса на расстоянии 2-3 мм от нее, второй чувствительный элемент - на расстоянии 50-51 мм от вершины корпуса. Датчики ДТД-03 имеют два варианта исполнения, отличающихся количеством чувствительных элементов: два чувствительных элемента у датчиков ДТД-03, три чувствительных элемента у датчиков ДТД-03-01. Оба варианта исполнения имеют встроенный соединительный кабель длиной 20 метров. При эксплуатации датчики ДТД-03 монтируются в дорожное полотно.
Общий вид датчиков ДТД-03 представлен на рисунке 1. Общий вид датчиков ДТД-03-01 представлен на рисунке 3. Серийный номер, состоящий из 10 арабских цифр, наносится на кабель датчиков ДТД-03 и ДТД-03-01 в виде наклейки. Общий вид идентификационных наклеек на кабеле датчиков ДТД-03 и ДТД-03-01 представлены на рисунках 2 и 4. Нанесение знака поверки непосредственно на средство измерений не предусмотрено.
Пломбирование датчиков ДТД-03 от несанкционированного доступа не предусмотрено.

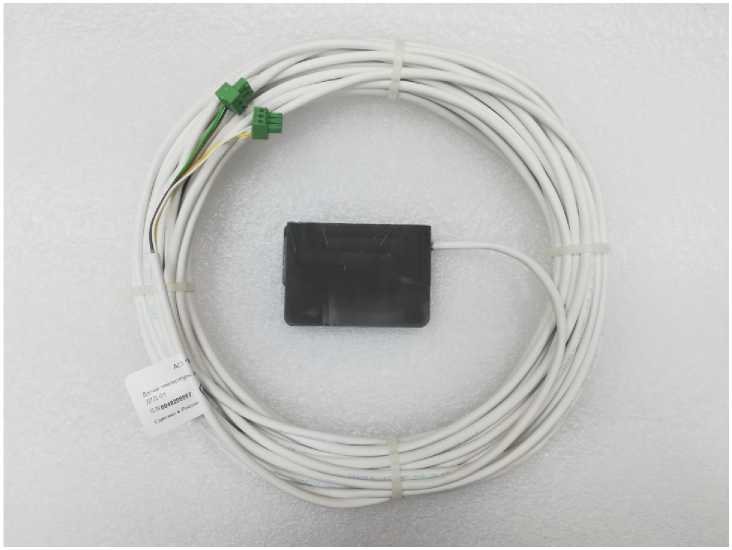

Рисунок 1 - Общий вид датчиков температуры дорожного покрытия ДТД-03
Датчик температуры дорожного покрытия
ДТД-03
IIIIIIIIIIIIIIII
0048200007
S/N0048200007 \о/
Сделано в России у J
Рисунок 2 - Общий вид маркировки на кабеле датчиков температуры дорожного покрытия ДТД-03

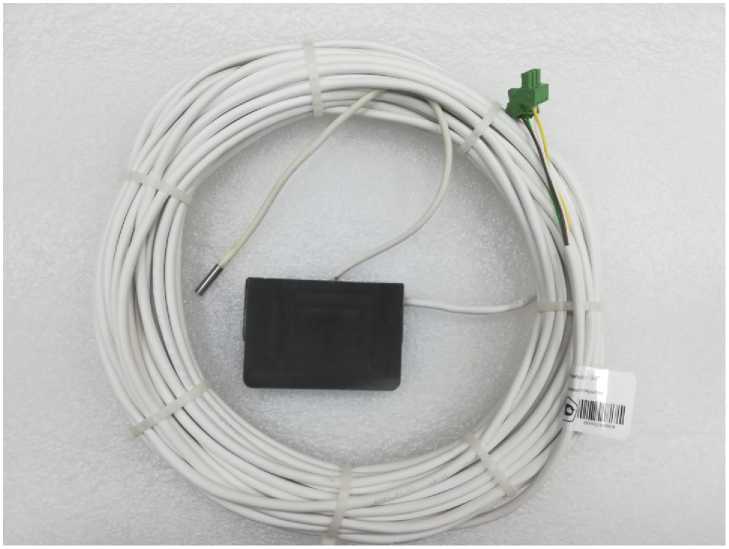

Рисунок 3 - Общий вид датчиков температуры дорожного покрытия ДТД-03-01
Датчик температуры дорожного покрытия ДТД-03-01
S/N 0048200004 МО)
Сделано в России \. J
0048^00004
Рисунок 4 - Общий вид маркировки на кабеле датчиков температуры дорожного покрытия ДТД-03-01
Программное обеспечение
Датчики ДТД-03 имеют встроенное программное обеспечение (далее - ПО) «DTD-03», которое обеспечивает работу датчика, проверку состояния и настройку датчика ДТД-03. Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) Значение
Идентификационное наименование ПО
DTD-03
Номер версии (идентификационный номер) ПО
не ниже 1.1.0
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -60 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
Таблица 3 - Основные технические
|
Электрическое питание от сети постоянного тока: -напряжение, В |
12 ± 3 |
|
Потребляемая мощность, Вт, не более |
0,06 |
|
Количество чувствительных элементов ДТД-03 ДТД-03-01 |
2 3 |
|
Габаритные размеры, мм, не более: | |
|
ДТД-03 | |
|
-высота; |
60 |
|
-ширина; |
87 |
|
-глубина; |
17 |
|
ДТД-03-01 | |
|
-высота; |
60 |
|
-ширина; |
87 |
|
-глубина |
17 |
|
-диаметр третьего чувств.эл. |
5 |
|
-длина третьего чувств.эл. |
300 |
|
Средняя наработка до отказа, ч, не менее |
26000 |
|
Средний срок службы, лет |
3 |
|
Степень защиты |
IP68 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: -температура окружающей среды, °C -относительная влажность воздуха, % -атмосферное давление, гПа |
от -60 до +70 от 0 до 100 от 500 до 1100 |
наносится на титульный лист руководства по эксплуатации МРАШ.405226.003 РЭ «Датчики температуры дорожного покрытия. Руководство по эксплуатации» типографским методом.
Комплектность средства измеренийТаблица 4 - Комплектность датчиков температуры дорожного покрытия ДТД-03
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры дорожного покрытия |
ДТД-03 |
1 шт. |
|
Руководство по эксплуатации |
МРАШ.405226.003 РЭ |
1 экз. |
|
Паспорт |
МРАШ.405226.003 ПС |
1 экз. |
приведены в документе МРАШ.405226.003 РЭ «Датчики температуры дорожного покрытия. Руководство по эскплуатации» , раздел 1.3 «Состав прибора».
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
МРАШ.405226.003 ТУ «Датчики температуры дорожного покрытия ДТД-03. Технические условия».
ИзготовительАкционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: (495) 640-74-25
Факс: (495) 640-74-26
Web сайт: www.mm94.ru
E-mail: info@mm94.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
