№761 от 17.04.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 148336
ПРИКАЗ. О переоформлении свидетельства об утверждении типа СИ
О внесении изменений в описание типа СИ
Счетчики электрической энергии МАРС
Приказы по основной деятельности по агентству Вн. Приказ № 761 от 17.04.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» апреля 2020 г. № 761
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии МАРС
Назначение средства измеренийСчетчики электрической энергии МАРС (далее - счетчики) предназначены для измерений и учета активной электрической энергии в однофазных и трехфазных цепях переменного тока промышленной частоты.
Описание средства измеренийПринцип действия счетчиков основан на перемножении входных сигналов напряжения и тока по методу сигма-дельта модуляции, с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического отсчетного устройства.
Основные узлы счетчиков: датчик (-ки) тока, датчик (-ки) напряжения, измерительная схема, блок питания, отсчетное устройство, клеммная колодка, корпус.
Счетчики имеют оптический телеметрический выход.
Счетчики выпускаются в ряде модификаций. Структура их условного обозначения представлена на рисунке 1.
МАРС - Х - Х - Х - ХХ - ХХ - Х
|
1 - класс точности счетчика | ||||
|
1 - однофазный; 3 - трехфазный | ||||
|
1 - однотарифный | ||||
|
Р1 - корпус с установкой на DIN-рейку шириной 1 модуль; Р4 - корпус с установкой на DIN-рейку шириной 4 модуля; Р7 - корпус с установкой на DIN-рейку шириной 7 модулей; Ш - корпус с установкой на монтажную панель | ||||
|
5 (40); 5 (60); 5 (100); 10 (100) - базовый (максимальный) ток. Непосредственное включение; 5 (7,5); 5 (10) - номинальный (максимальный) ток. Трансформаторное включение | ||||
|
М - электромеханическое отчетное устройство | ||||
Рисунок 1 - Структура условного обозначения
Конструктивно счетчики выполнены в виде моноблока из пластика, на лицевой панели которого размещены отсчетное устройство и клеммная колодка, закрываемая крышкой. На тыльной стороне корпуса расположены направляющие (отверстия) для крепления счетчика на месте установки.
Общий вид счетчиков представлен на рисунках 2 - 6.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка свинцовой пломбой с оттиском поверительного клейма головки одного из винтов крепления корпуса. Крышка клеммной колодки для подключения счетчика к измерительной цепи пломбируется навесной пломбой энергоснабжающей организации.

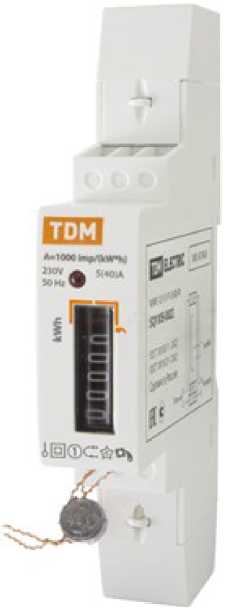

Рисунок 2 - Общий вид счетчиков МАРС исполнения Р1

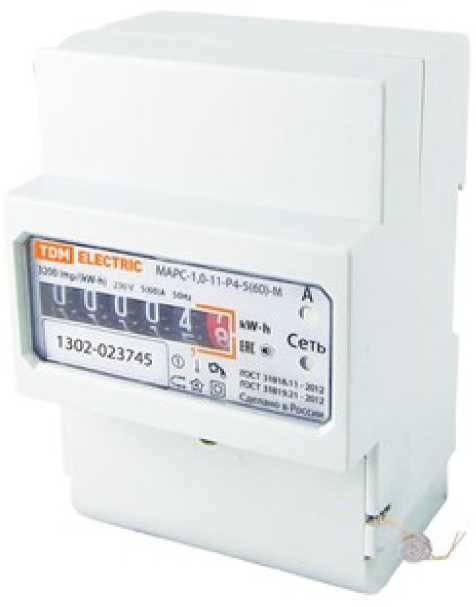

Рисунок 3 - Общий вид счетчиков МАРС исполнения Р4

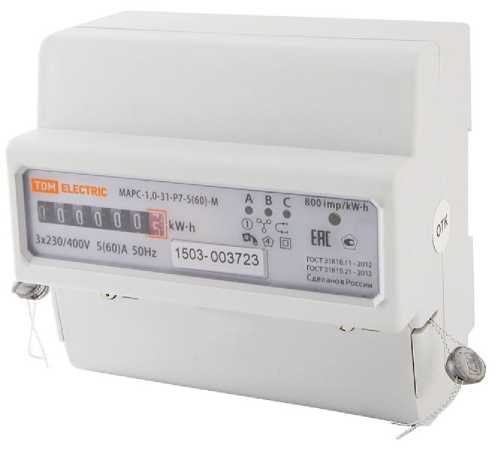

Рисунок 4 - Общий вид счетчиков МАРС исполнения Р7

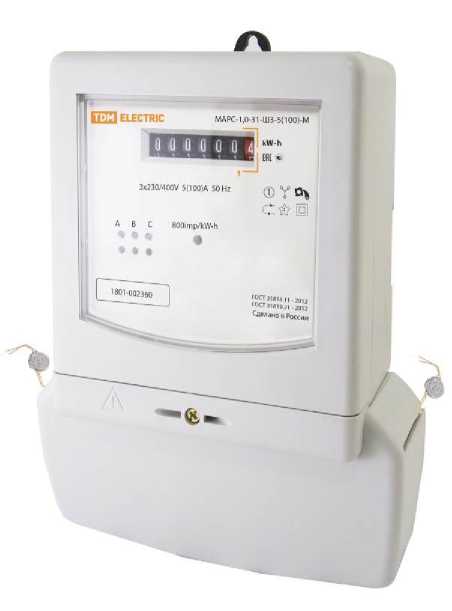

Рисунок 5 - Общий вид счетчиков МАРС исполнения Ш

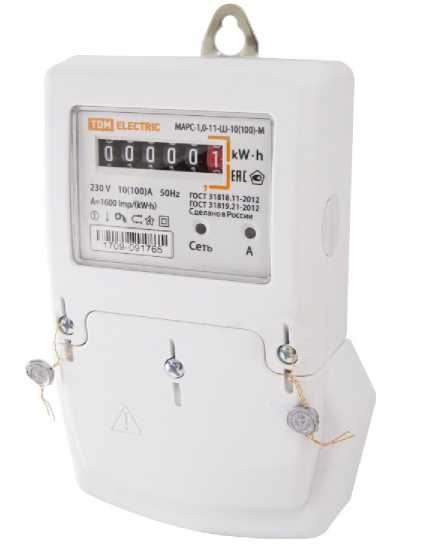

Рисунок 6 - Общий вид счетчиков МАРС исполнения Ш
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 31819.21-2012 |
1 |
|
Количество тарифов |
1 |
|
Номинальная частота, Гц |
50±2,5 |
|
Номинальное напряжение, ином, В
|
230 3x230/400 |
|
Базовый (максимальный) ток для счетчиков с непосредственным включением, 1б, А |
5 (40); 5 (60); 5 (100); 10 (100) |
|
Номинальный (максимальный) ток для счетчиков, включаемых через трансформатор, 1ном, А |
5 (7,5); 5 (10) |
|
Стартовый ток (чувствительность), 1ст, А
|
0,004-1б 0,002-1™ |
|
Постоянная счетчика, имп./(кВ'тч) |
от 800 до 6400 |
|
Количество разрядов отсчетного устройства (целых+десятичных) |
5+1; 6+1 (в зависимости от исполнения) |
Таблица 2 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Полная (активная) потребляемая мощность параллельной цепи, В\А (Вт), не более |
9 (0,8) |
|
Полная потребляемая мощность последовательной цепи, В^А, не более |
0,1 |
|
Габаритные размеры, мм, (высотахширинахглубина) - однофазный на вертикальную поверхность |
183х115х53 |
|
- однофазный на DIN-рейку (4 модуля) |
115x78x65 |
|
- однофазный на DIN-рейку (1 модуль) |
118х20х63 |
|
- трехфазный на вертикальную поверхность |
227х170х63,5 |
|
- трехфазный на DIN-рейку |
115x122x65 |
|
Масса, кг, не более - однофазный счетчик |
0,7 |
|
- трехфазный счетчик |
1 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +70 °С |
|
- относительная влажность воздуха, не более, % |
90 при +30 °С |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
280 000 |
наносится на лицевую панель приборов способом офсетной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчики электрической энергии МАРС (исполнение по заказу) |
ТУ 33.20.63.130-001-82502317-2018 |
1 шт. |
|
Пломба с пломбировочной леской |
- |
1 шт. |
|
Коробка упаковочная |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-043-18 с изменением № 1 |
1 экз. |
осуществляется по документу ИЦРМ-МП-043-18 «Счетчики электрической энергии МАРС. Методика поверки», с изменением № 1, утвержденному ООО «ИЦРМ» 15.01.2020 г.
Основные средства поверки: установка для регулировки и поверки счетчиков электрической энергии ЦУ6800 (регистрационный номер в Федеральном информационном фонде № 11863-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится методом давления на поверхность пломбы в виде рельефного оттиска, а также в виде оттиска в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии МАРСГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ТУ 33.20.63.130-001-82502317-2018 Счетчики электрической энергии МАРС. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Национальная электротехническая компания Морозова» (ООО «НЭКМ»)
ИНН 7737523277
Адрес: 117405, г. Москва, ул. Дорожная, д. 60 Б, этаж 6, офис 652
Телефон (факс): +7 (495) 727-32-14 (+7 (495) 727-32-44)
Web-сайт: http://www.necm.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«17 » апреля 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ
РОССИЙСКОЙ
_____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
|
17 апреля 2020 г. |
ПРИКАЗ №761 Москва |
О переоформлении свидетельства об утверждении типа средства измерений № 71027 «Счетчики электрической энергии МАРС» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений» утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НЭКМ» б/д № 20 и № 21 приказываю:
-
1. Внести изменения в описание типа на счетчики электрической энергии МАРС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72270-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ИЦРМ-МП-043-18 «Счетчики электрической энергии МАРС. Методика поверки» с изменением № 1, утвержденному ООО «ИЦРМ» 15.01.2020, и распространить действие документа на счетчики электрической энергии МАРС, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 71027
«Счетчики электрической энергии МАРС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 72270-18, в связи с заменой документа на методику поверки.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
--------------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1BO7EOFB8OEA1189OOBCB6DO9O
Комувыдвн: ГолубевСергейСергеевич
Действителен: с 06.11,2019 до 06.11,2020
V___________________________________/
