№1299 от 12.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 260037
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1299 от 12.07.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1299
Лист № 1 Регистрационный № 58236-14 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности нефтепродуктов ИВН-3003 AKASCAN
Назначение средства измеренийАнализаторы влажности нефтепродуктов ИВН-3003 AKASCAN (далее - анализаторы) предназначены для измерений содержания воды в эмульсиях, образованных нефтепродуктом, в лабораторных и цеховых условиях.
Описание средства измеренийПринцип действия анализаторов — измерение диэлектрических свойств анализируемой пробы. Программное обеспечение анализаторов автоматически рассчитывает объем (содержание) воды на основе сигнала, пропорционального значению диэлектрической проницаемости измеряемой среды.
Анализаторы состоят из электронного блока и погружного диэлькометрического датчика (щупа). Анализаторы выпускаются с двумя типами датчиков: ножевой НОЖ-1 - для работы с вязкими нефтепродуктами (мазуты, вязкие смазочные масла), и ИВН Б-1 - для работы с жидкими нефтепродуктами (моторные топлива, сырая нефть маловязкая). Анализаторы выпускаются в стандартном и взрывобезопасном исполнениях.
Общий вид анализатора в стандартном исполнении с датчиком ИВН Б-1 приведен на рисунке 1, анализатора во взрывозащищенном исполнении приведен на рисунке 2, внешний вид датчика НОЖ-1 на рисунке 3. Пломбирование корпуса анализатора не предусмотрено.

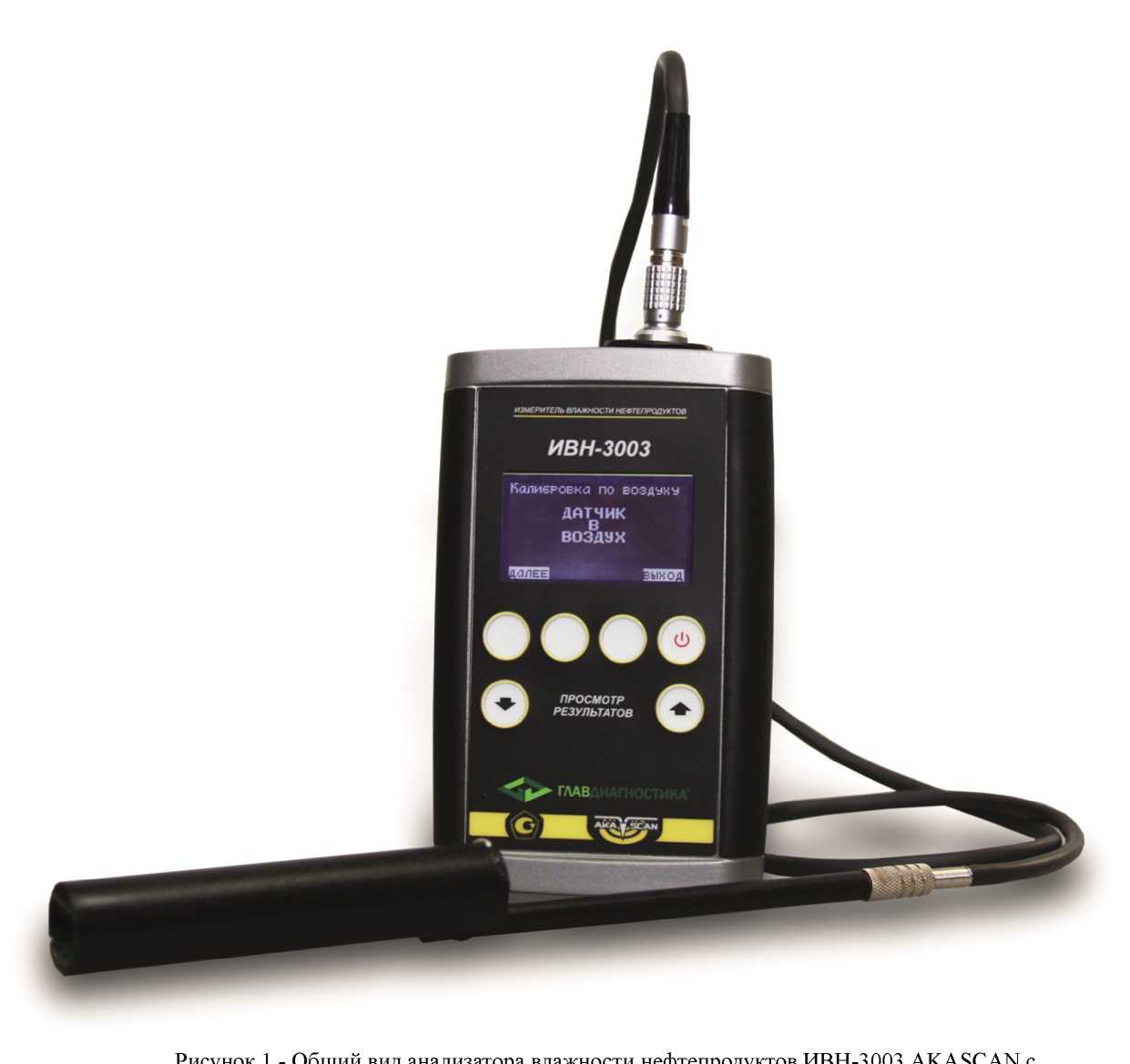

Рисунок 1 - Общий вид анализатора влажности нефтепродуктов ИВН-3003 AKASCAN с датчиком ИВН Б-1 в стандартном исполнении

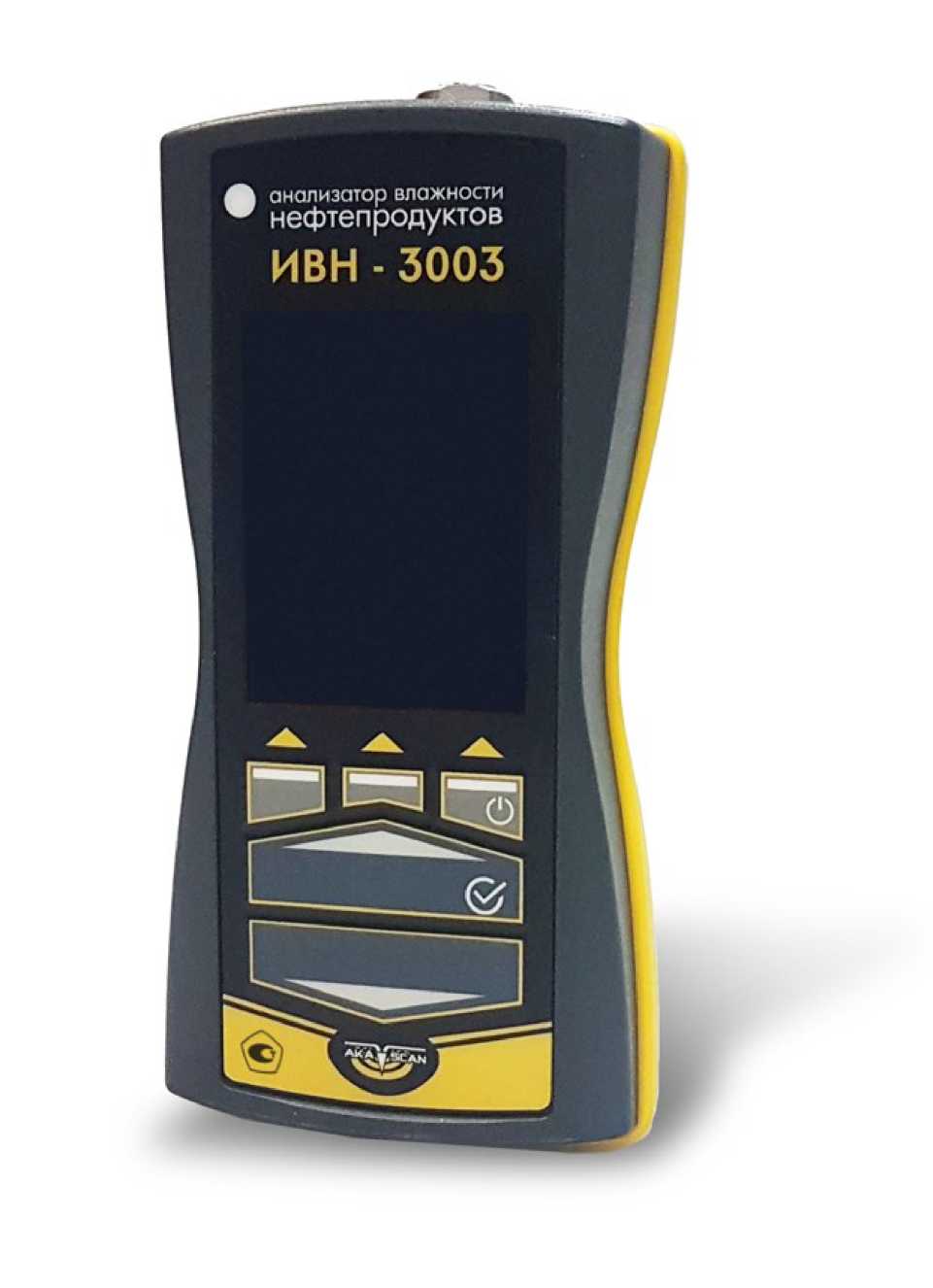

Рисунок 2 - Общий вид анализатора влажности нефтепродуктов ИВН-3003 AKASCAN во взрывозащищенном исполнении

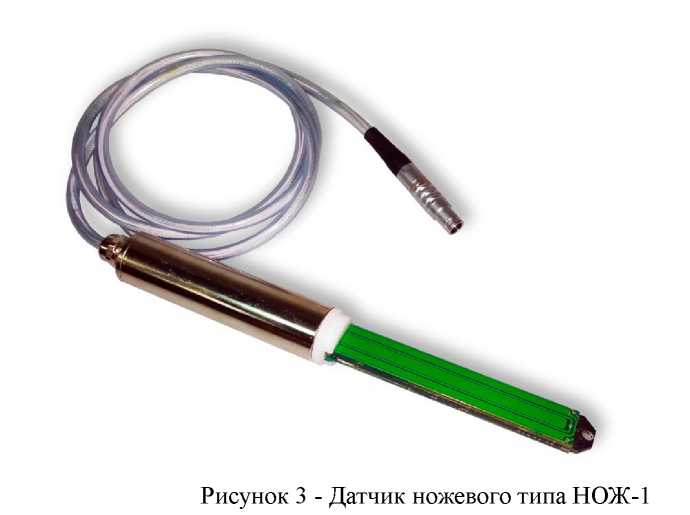

ножевого
типа НОЖ-1
Рисунок 3 - Датчик
Программное обеспечениеПО «GD AKA-SCAN» является встроенным и выполняет следующие функции: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; обеспечение процедуры измерений; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерений содержания воды в жидких и вязких пробах. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
GD AKA-SCAN |
|
Идентификационное наименование ПО |
GD |
|
Номер версии ПО |
1.4 или выше |
|
Цифровой идентификатор ПО |
- |
Метрологические характеристики приведены в таблице 2, основные технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний объемной доли воды, % |
от 0 до 20 |
|
Диапазон измерений объемной доли воды 1), % |
от 0,5 до 6,0 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли воды, % |
А = ± (0,03Х + 0,1), где Х - результат измерения, % |
1) Диапазон измерений анализатора может быть ограничен, определяется при заказе, указан в паспорта конкретного экземпляра анализатора и не может быть изменен пользователем в процессе эксплуатации
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Анализатор в стандартном исполнении |
Анализатор во взрывозащищенном исполнении | |||
|
Источник питания |
Четыре |
Три гальванический | ||
|
гальванический |
элемента типа А316 | |||
|
элемента типа А316 |
(размер АА) или | |||
|
(размер АА) |
перезаряжаемые аккумуляторы NI-Mh | |||
|
GP 270AAHC / GP | ||||
|
250AAHC или | ||||
|
сеть 220 В | ||||
|
Потребляемый ток, мА, не более |
50 | |||
|
Габаритные размеры электронного блока, мм, не более: | ||||
|
- длина |
160 |
159 | ||
|
- ширина |
85 |
77 | ||
|
- высота |
28 |
33 | ||
|
Габаритные размеры датчика, мм, не более | ||||
|
- диаметр |
22 | |||
|
- длина |
250 | |||
|
Масса, кг, не более |
0,5 | |||
|
Средняя наработка на отказ, ч, не менее |
20 000 | |||
|
Условия эксплуатации: | ||||
|
-диапазон температуры окружающей среды, оС |
от 5 до 45 | |||
|
-диапазон относительной влажности воздуха, | ||||
|
%, не более |
80 | |||
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 | |||
|
Маркировка взрывозащиты |
- |
2ЕхпАпСПАТ6 Х | ||
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
ИВН-3003 AKASCAN |
1 шт. |
|
Датчик 1) |
НОЖ-1 / ИВН Б-1 |
1 шт. |
|
Элемент гальванический типа А316 (размер АА) 2) |
- |
4 шт. |
|
Кейс 3) |
- |
1 шт. |
|
Руководство по эксплуатации |
АКС.005.00.00.000 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 242-1716-2014 с измерением №1 |
1 экз. |
|
Примечания:
| ||
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализатору влажности нефтепродуктов ИВН-3003 AKASCANТехнические условия ТУ 4215-005-92466551-2013
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1299
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Анализаторы влажности нефтепродуктов |
ИВН-3003 AKASCAN |
58236-14 |
Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва |
г. Москва, ул. Буженинова, дом 2 |
г. Москва, ул. Электрозаводская, д.52 стр. 16, этаж 02, пом. 17А |
Общество с ограниченной ответственностью «АКА- Скан» (ООО «АКА-Скан»), г. Москва |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ • (Госстандарт)
ПРИКАЗ
№ 1299
12 июля 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением 'насгиящщи приказа иига'вляю'ТЗАсобой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29,12.2021
X—------
