ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые Зонд-IR

Счетчики газа ультразвуковые Зонд-IR предназначены для измерений объема при рабочих условиях природного газа с физико-химическими показателями по ГОСТ 5542-2014, свободного нефтяного газа, воздуха, азота и других неагрессивных газов.

Принцип действия счетчиков газа ультразвуковых Зонд-IR основан на измерении разности между временем прохождения ультразвуковых импульсов по направлению потока газа и против него. По разности времени прохождения ультразвуковых импульсов счетчики газа ультразвуковые Зонд-IR определяют скорость проходящего газа и объемный расход.

Счетчики газа ультразвуковые Зонд-IR состоят из корпуса с электроакустическими преобразователями и установленного на нем измерительно-вычислительного блока с индикатором, клавиатурой и разъемами для подключения внешних устройств.

Счетчики газа ультразвуковые Зонд-IR выпускаются в следующих исполнениях:

а) в   зависимости   от расположения (аксиальное) электроакустических

преобразователей:

• - A - счетчики  с осевым направлением расположения (аксиальное)

электроакустических преобразователей;

• - Б - счетчики с угловым направлением расположения (тангенциальное) электроакустических преобразователей;

б) в зависимости от направления потока

• - ЛП - направление потока слева направо;

• - ПЛ - направление потока справа налево;

в) в зависимости от динамического диапазона: 1:50; 1:100; 1:160; 1:200; 1:250;

г) в зависимости от типоразмера;

д) в зависимости от погрешности;

е) в зависимости от максимального рабочего давления.

Измерительно-вычислительный блок счетчиков ультразвуковых Зонд-IR выполняет следующие функции: формирование управляющих сигналов, которые синхронизируют работу счетчика; посылку импульсов от электроакустических преобразователей; коммутацию, прием и усиление сигналов от электроакустических преобразователей; измерение временных интервалов; вычисление объема при рабочих условиях; хранение и индикацию введенных параметров, результатов измерений и вычислений; передачу измеренной информации по импульсному выходу; защиту от несанкционированного доступа.

При установке счетчиков газа ультразвуковых Зонд-IR на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Длины прямолинейных участков до и после места установки счетчиков газа ультразвуковых Зонд-IR указаны в руководстве по эксплуатации.

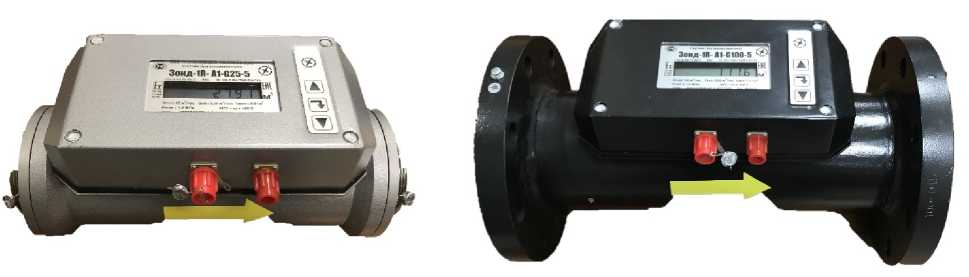

Общий вид счетчиков газа ультразвуковых Зонд-IR приведен на рисунке 1.

Рисунок 1 - Общий вид счетчиков газа ультразвуковых Зонд-IR

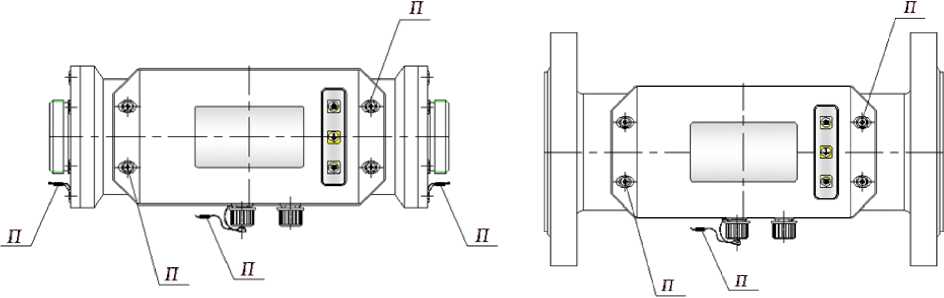

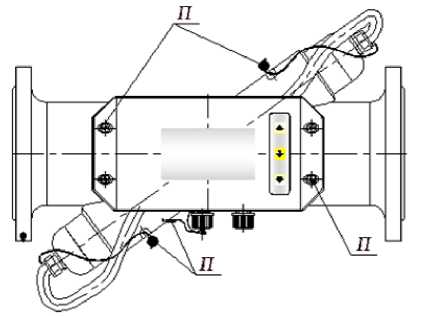

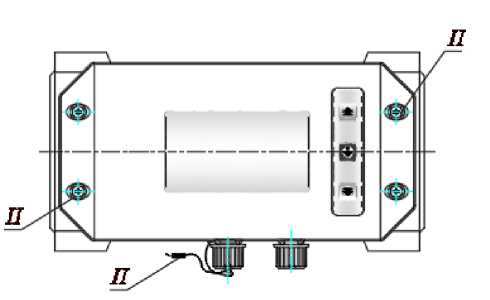

Пломбирование счетчиков газа ультразвуковых Зонд-IR для предотвращения доступа к элементам конструкции осуществляется с помощью свинцовой (пластмассовой) пломбы, проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа счетчиков газа ультразвуковых Зонд-IR приведена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа счетчиков газа ультразвуковых Зонд-IR

Счетчики газа ультразвуковые Зонд-IR имеют встроенное программное обеспечение. Защита программного обеспечения счетчиков газа ультразвуковых Зонд-IR от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем введения пароля, пломбирования.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку счетчиков газа ультразвуковых Зонд-IR, установленную на измерительно-вычислительном блоке в виде наклейки и по центру титульного листа формуляра типографским способом.

Таблица 4 - Комплектность счетчиков газа ультразвуковых Зонд-IR

осуществляется по документу МП 0523-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Счетчики газа ультразвуковые Зонд-IR. Методика поверки (с изменением № 1)», утвержденному ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И. Менделеева» 28 апреля 2020 г.

Основное средство поверки:

- рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2825, соотношение пределов допускаемой относительной погрешности рабочего эталона 1-го разряда и пределов допускаемой относительной погрешности счетчиков газа ультразвуковых Зонд-IR должно быть не более 1/2,5.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков газа ультразвуковых Зонд-IR с требуемой точностью.

Знак поверки наносится на свидетельство о поверке счетчиков газа ультразвуковых Зонд-IR, а также давлением на свинцовые (пластмассовые) пломбы в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»

ТУ 4213-002-17001995-2016 Счетчики газа ультразвуковые Зонд-IR. Технические условия

Общество с ограниченной ответственностью «Ультразвуковые технологии ВЭК» (ООО «Ультразвуковые технологии ВЭК»)

ИНН 7722796828

Адрес: 111024, г. Москва, ул. Душинская, д. 7, стр. 7

Телефон: (495) 215-00-23, факс (495) 215-00-32

Web-сайт: www.zond.pro

E-mail: info@zond.pro

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 А

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

в части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
