МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^ден^1х типах средств измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

ч____________________________

01        июля                лг 1312

Общество с ограниченной ответственностью «Полотняно-Заводская бумажная мануфактура» (ООО «ПЗБМ») Калужская об л., Дзержинский р-н, п. Полотняный Завод

ФБУ «НИЦ ИМ -

Ростест», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2025 г. № 1312

Регистрационный № 84141-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная

учета электроэнергии (АИИС КУЭ) Петрозаводской ТЭЦ филиала «Карельский» ПАО «ТГК-1»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Петрозаводской ТЭЦ филиала «Карельский» ПАО «ТГК-1» (далее - АИИС КУЭ) предназначена для автоматических измерений активной и реактивной электрической энергии и мощности, а также для автоматизированного сбора, обработки, хранения и отображения информации. АИИС КУЭ возможно использовать для передачи (получения) данных смежным субъектам энергетики. Выходные данные системы могут быть использованы для коммерческих расчётов.

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией выполнения измерений.

АИИС КУЭ решает следующие задачи:

• - автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут и нарастающим итогом приращений активной и реактивной электрической энергии (мощности);

• - автоматический сбор и хранение данных о состоянии средств измерений («Журналы событий»);

• - периодический (не реже 1-го раза в сутки и/или по запросу (настраиваемый параметр)) автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений («Журналы событий»);

• - хранение результатов измерений;

• - передача результатов измерений в организации-участники оптового рынка электрической энергии в XML или собственном формате с применением ЭЦП или без неё;

• - обеспечение по запросу дистанционного доступа к результатам измерений, данным о состоянии средств измерений на всех уровнях АИИС КУЭ;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей, пломбирование и т.п.);

• - диагностика функционирования технических и программных средств АИИС КУЭ; конфигурирование и настройка параметров АИИС КУЭ;

• - автоматическое ведение единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - информационно-измерительный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее - ТН) по ГОСТ 1983-2001 и счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии по ГОСТ Р 52323-2005 или ГОСТ 31819.22-2012 и в режиме измерений реактивной электрической энергии по ГОСТ Р 52425-2005 или ГОСТ 31819.23-2012.

Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 и 3.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя:

устройство сбора и передачи данных (далее - УСПД);

технические средства приема-передачи данных (каналообразующая аппаратура).

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя:

сервер баз данных (далее - сервер БД);

устройство синхронизации системного времени (далее - УССВ);

автоматизированное рабочее место (далее - АРМ); технические средства приема-передачи данных (каналообразующая аппаратура); программное обеспечение (далее - ПО).

На уровне ИИК первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счетчиков электрической энергии. Счетчики производят измерения действующих (среднеквадратических) значений напряжения (U) и тока (I) и рассчитывают полную мощность S = U • I.

Измерение активной мощности счетчиками выполняется путем перемножения мгновенных значений сигналов напряжения (U) и тока (I) и интегрирования полученных значений мгновенной мощности (P) по периоду основной частоты сигналов.

Реактивная мощность (Q) рассчитывается в счетчиках по алгоритму Q = (S² - P²)^0,5.

Средние значения активной и реактивной мощностей рассчитываются путем интегрирования текущих значений P и Q на 30-минутных интервалах времени.

Цифровой сигнал с выходов счетчиков по предусмотренным каналам связи поступает на входы УСПД уровня ИВКЭ. УСПД осуществляет обработку результатов измерений, а в частности расчет расхода активной и реактивной электрической энергии и мощности с учетом коэффициентов трансформации измерительных трансформаторов, хранение полученной информации, передачу накопленных данных на верхний уровень системы (уровень ИВК) и организациям-участникам оптового рынка электрической энергии, а также отображение информации на подключаемых к УСПД устройствах.

Сервер БД уровня ИВК осуществляет сбор и обработку результатов измерений, данных о состоянии средств измерений, хранение полученной информации, отображение накопленной информации, оформление справочных и отчетных документов.

Передача результатов измерений и данных о состоянии средств измерений в XML-формате организациям-участникам оптового рынка электрической энергии, в том числе в ПАК КО АО «АТС», производится с сервера БД уровня ИВК по сети Internet с электронной подписью.

Сервер БД уровня ИВК по запросу обеспечивает возможность дистанционного доступа организациям-участникам оптового рынка электрической энергии к компонентам АИИС КУЭ.

Для обеспечения единого времени на СИ, влияющих на процесс измерения количества электрической энергии и мощности (счетчики электрической энергии ИИК, УСПД ИВКЭ, сервер БД ИВК) при проведении измерений при помощи АИИС КУЭ, предусмотрена система обеспечения единого времени (далее - СОЕВ).

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда), привязанное к национальной шкале координированного времени UTC(SU), на всех компонентах и уровнях системы.

Базовым устройством системы СОЕВ является блок коррекции времени ЭНКС-2 (регистрационный № 37328-15), синхронизирующий собственную шкалу времени с шкалой национального координированного времени UTC(SU) по сигналам глобальной навигационной спутниковой системы (далее - ГЛОНАСС).

При проведении измерений при помощи АИИС КУЭ время внутренних часов СИ АИИС КУЭ синхронизируется в следующей последовательности:

• - сервер БД ИВК синхронизирует собственную шкалу времени по сигналам, получаемым непосредственно от блока коррекции времени ЭНКС-2, при превышении поправки часов сервера БД относительно шкалы времени ЭНКС-2 более чем на 1 секунду (настраиваемый параметр);

• - сервер БД ИВК не реже одного раза в сутки опрашивает УСПД уровня ИВКЭ, если поправка часов УСПД относительно шкалы времени сервера БД ИВК превышает 2 секунды, происходит коррекция часов УСПД;

• - УСПД уровня ИВКЭ каждые 30 минут опрашивают счетчики, если поправка часов счетчиков относительно шкалы времени УСПД превышает 2 секунды, происходит коррекция часов счетчиков;

• - факты коррекции времени отражаются в журналах событий компонентов АИИС КУЭ Петрозаводской ТЭЦ филиала «Карельский» ПАО «ТГК-1».

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке АИИС КУЭ. Данные о поверке передаются в Федеральный информационный фонд (далее - ФИФ). Заводской номер АИИС КУЭ (№413) наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер указывается в паспорте на АИИС КУЭ. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ приведены в паспорте на АИИС КУЭ.

В АИИС КУЭ используется программное обеспечение «Энергосфера» (далее - ПО).

ПО «Энергосфера» используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электрической энергии.

Идентификационные данные ПО, установленного в ИВК, указаны в таблице 1.

Таблица 1 -

обеспечения

данные

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

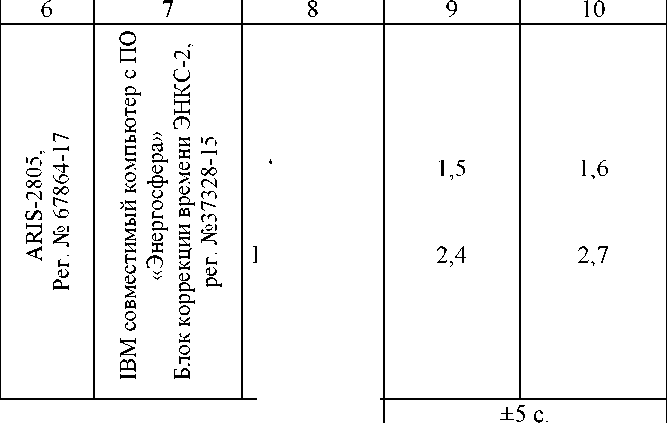

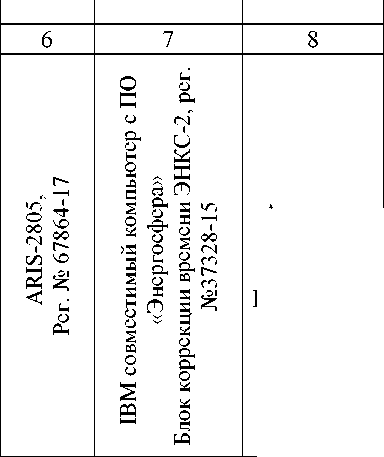

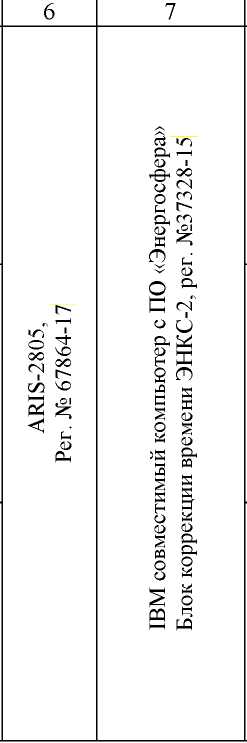

Номер и диспетчерское наименование ИК

КЛ-0,4 кВ ГСК

Пар-2

Активная

Реактивная

КЛ-0,4 кВ ГСК

Энергетик

ТОП-0,66

30/5

0,5S

ГОСТ 7746-2001

Per. № 15174-06

А1802RALQ-P4GB-DW-4 1ном (1макс) = 5 (10) А ином = 3x220/380 В класс точности: по активной энергии - 0,2 S ГОСТ Р 52323-2005 по реактивной энергии - 0,5 ГОСТ Р 52425-2005 Per. № 31857-06

Активная

Реактивная

Пределы допускаемой погрешности СОЕВ

Примечания:

• 1 В качестве характеристик погрешности ПК установлены границы допускаемой относительной погрешности ПК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ПК указаны для измерений активной и реактивной электрической энергии на интервале времени 30 минут.

• 3 Погрешность в рабочих условиях эксплуатации указана для силы тока 5% от 1ном, созф = 0,8инд.

• 4 Допускается замена ТТ, TH, УСПД, УССВ, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется актом в установленном собственником АПИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АПИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики АИИС КУЭ

Надежность применяемых в системе компонентов:

Регистрация в журналах событий компонентов системы времени и даты: а) счетчиками электрической энергии:

попыток несанкционированного доступа;

связи со счетчиком, приведших к каким-либо изменениям данных; коррекции текущих значений времени и даты;

отсутствие напряжения при наличии тока в измерительных цепях; перерывов питания;

самодиагностики (с записью результатов);

б) УСПД:

попыток несанкционированного доступа;

связи с УСПД, приведших к каким-либо изменениям данных;

коррекции текущих значений времени и даты;

перерывов питания;

самодиагностики (с записью результатов).

Защищённость применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

клемм вторичных обмоток трансформаторов тока, напряжения; промежуточных клеммников вторичных цепей тока и напряжения; испытательных клеммных коробок;

УСПД;

сервер БД;

б) защита информации на программном уровне:

установка паролей на счетчиках электрической энергии;

установка паролей на устройствах сбора и передачи данных;

установка пароля на сервер;

возможность использования цифровой подписи при передаче данных.

наносится на титульный лист паспорта на систему АИИС КУЭ типографским способом.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе ЭС-180-12/2021-13.МИ «Методика измерений активной и реактивной автоматизированной КУЭ) «ОКУ»,

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 Средства измерений электрических и магнитных величин. технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных Основные положения.

Филиал «Карельский» Публичного акционерного общества «Территориальная генерирующая компания №1» (Филиал «Карельский» ПАО «ТГК-1»)

ИНН 7841312071

Адрес: 185035, Республика Карелия, г. Петрозаводск, ул. Кирова, д. 43

Телефон: +7 (8142) 71-60-96

Е-mail: office.krl@tgc1.ru

Общество с ограниченной

(ООО «ЭНЕРГОСЕРВИС»)

ИНН 7802222000

Адрес: 190005, г. Санкт-Петербург, 7-я Красноармейская ул., д. 18, лит. А, помещ. 7-Н Телефон: 8 (812) 368-02-70, 8 (812) 368-02-71

Факс: 8 (812) 368-02-72

Е-mail: office@energoservice.net

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

в части вносимых изменений

Общество с ограниченной ответственностью ИНВЕСТИЦИОННОИНЖИНИРИНГОВАЯ ГРУППА «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)

ИНН 7456013961

Юридический адрес: 455038, Челябинская обл., г. Магнитогорск, пр-кт Ленина, д. 124, оф. 15

Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск,

ул. Комсомольская, д. 130, стр. 2, помещ. 1, неж. помещ. 34, 38, 39, 41

Телефон: +7 (982) 282-82-82

E-mail: carneol@bk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312601.

значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по проводным линиям связи интерфейса RS-485 поступает на второй уровень системы (ИВКЭ) в УСПД ЭКОМ-3000 (регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) 17049-09), где производится обработка измерительной информации (умножение на коэффициенты трансформации), сбор, хранение и передача результатов измерений на верхний уровень (ИВК) АИИС КУЭ.

По запросу сервера БД с периодичностью не менее одного раза в сутки по каналу связи с протоколом TCP/IP сети Internet происходит передача результатов измерений на верхний уровень АИИС КУЭ. Полученная информация записывается в БД сервера.

На верхнем уровне системы выполняется обработка поступающей измерительной информации, её формирование и хранение, оформление справочных и отчетных документов.

Сервер АИИС КУЭ ежесуточно формирует и отправляет по основному каналу связи, организованному на базе сети интернет в виде сообщений электронной почты отчеты с результатами измерений на АРМ субъекта оптового рынка электрической энергии и мощности (ОРЭМ).

АРМ субъекта ОРЭМ осуществляет передачу данных (результатов измерений) прочим участникам и инфраструктурным организациям оптового и розничных рынков электроэнергии и мощности в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности».

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя УССВ на основе ГЛОНАСС/GPS-приемника точного времени типа УСВ-3 (рег. № 64242- 16), часы сервера, УСПД и счетчиков. УСВ-3 получает сигналы точного времени от встроенного ГЛОНАСС/GPS-приемника в постоянном режиме. Время УСПД синхронизировано с временем УССВ. Сравнение времени часов УССВ с временем УСПД происходит непрерывно, но коррекция производится при каждом цикле сравнения, независимо от величины расхождения показаний часов УСПД и УСВ-3. Часы сервера БД синхронизируются от часов УСПД, коррекция часов сервера БД проводится при расхождении часов УСПД и часов сервера БД более чем на ± 1 с. Часы счетчика синхронизируются от часов УСПД с периодичностью не менее 1 раз в сутки, коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±1 с (программируемый параметр). Погрешность часов компонентов АИИС КУЭ не превышает ±5 секунд в сутки.

Журналы событий счетчиков электроэнергии, УСПД и сервера БД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 1-2019. Заводской номер АИИС КУЭ наносится типографским способом на этикетку, которая располагается на корпусе сервера ИВК и в паспорте-формуляре на АИИС КУЭ типографским способом.

В АИИС КУЭ используется программное обеспечение (ПО) ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные данные ПО ПК«Энергосфера»

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Пр имечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение, указанных в таблице 2, метрологических характеристик.

• 2. Допускается замена УСПД на аналогичное утвержденного типа.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений.

• 5. Допускается замена техническими актами в других случаях, указанных в п. 4.2 МИ 2999-2022.

• 6. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая

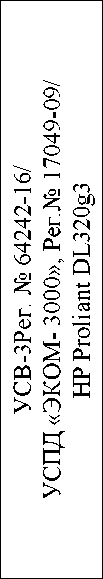

  Номер и наименование

  ИК

  ТТ

  ТН

  Счетчик

  УССВ/

  УСПД/

  Сервер

часть.

• ⁽¹⁾ - Указанный трансформатор напряжения подключен к двум счетчикам измерительных каналов № 1, 3.

• ⁽²⁾ - Указанные трансформаторы напряжения подключены к одному счетчику

измерительного канала № 2.

• ⁽³⁾ - Указанные трансформаторы напряжения подключены к одному счетчику

измерительного канала № 4.

Таблица 3 - Основные

ИК

Таблица 4 - Основные технические

ИК

Продолжение таблицы 4

Надежность системных решений обеспечивается:

- резервированием каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• -   в журнале событий счетчика: параметрирования; пропадания напряжения; коррекции времени в счетчике.

• -   журнал УСПД: параметрирования; пропадания напряжения.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: электросчетчика;

промежуточных клеммников вторичных цепей тока и напряжения; испытательной коробки;

УСПД; сервера БД.

• -   защита информации на программном уровне:

результатов измерений (при передаче, возможность использование цифровой подписи);

установка пароля на счетчик; установка пароля на УСПД; установка пароля на сервер БД.

Знак утверждения типа наносится на титульные листы эксплуатационной документации на АИИС КУЭ.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Полотняно-Заводская бумажная мануфактура», аттестованном ФБУ «Курский ЦСМ», аттестат об аккредитации № RA.RU.312287 от 09.08.2017.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Полотняно- Заводская бумажная мануфактура»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью «Полотняно-Заводская бумажная мануфактура» (ООО «ПЗБМ»)

ИНН 4028051436

Юридический адрес: 249844, Калужская обл., Дзержинский р-н, п. Полотняный Завод, ул. Трудовая, д. 2

Телефон: +7 (48434) 3-20-43

E-mail: sekretar@pzbf.ru

Акционерное общество «АтомЭнергоСбыт» (АО «АтомЭнергоСбыт»)

ИНН 7704228075

Юридический адрес: 115432, г. Москва, Проектируемый пр-д 4062, д. 6, стр. 25 Телефон: +7 (495) 789-99-21.

E-mail: info@atomsbt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Курской области» (ФБУ «Курский ЦСМ») Юридический адрес: 305029, Курская обл., г. Курск, пер. Южный, д. 6А

Телефон: Тел.: 8 (4712) 53-67-74

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311913.

в части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр промышленной метрологии - РОСТЕСТ» (ФБУ «НИЦ ПМ - РОСТЕСТ»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

E-mail: info.ozrn@rostest.ru

Web-сайт: www.rostest.ru

Телефон (факс): 8 (495) 544-00-00

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
