МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 января 2020 г.                                            №   93_____

Москва

О продлении срока действия свидетельства № 58090/1 об утверждении типа средства измерений «Дозаторы пипеточные, одно- и многоканальные, «Техно» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Термо Фишер Сайентифик», г. Санкт - Петербург от 18 декабря 2019 г. № 244 приказываю:

• 1. Внести изменения в описание типа дозаторов пипеточных, одно-и многоканальных, «Техно», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 43129-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства № 58090/1 об утверждении типа дозаторов пипеточных, одно- и многоканальных, «Техно» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «27» января 2020 г. № 93

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы пипеточные, одно- и многоканальные, «Техно» (далее - дозаторы) предназначены для измерений объема дозируемых жидкостей, динамическая вязкость которых не превышает 1,3х 10^-3 Па-с.

Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.

Дозаторы представляют собой одноканальные, восьмиканальные, двенадцатиканальные и шестнадцатиканальные устройства с изменяемым объемом для отбора и дозирования жидкости с высокой точностью.

Дозаторы оборудованы автономным модульным механизмом регулировки объема доз, который позволяет установить объем дозирования с наименьшим шагом. Для уменьшения влияния тепла руки на результат дозирования механизм установки объема доз имеет термоизоляцию от корпуса дозатора.

Значение объема дозы, установленное при использовании операционной кнопки, отображается на цифровом дисплее, встроенном в рукоятку дозатора.

Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.

Выпускается тридцать три модификации дозаторов: тринадцать одноканальных с фиксированным объемом доз (ДПОФ), десять одноканальных с переменным объемом доз (ДПОП) и десять многоканальных с переменным объемом доз (ДПМП).

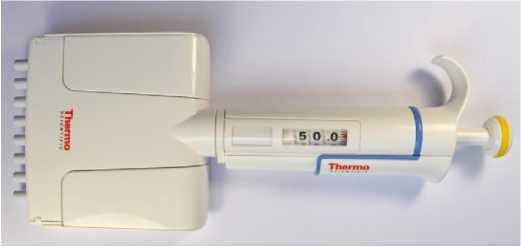

Рисунок 1 - Общий вид многоканальных дозаторов

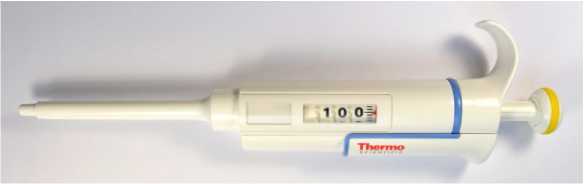

Рисунок 2 - Общий вид одноканальных дозаторов

Пломбирование дозаторов не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

П Продолжение таблицы 1

П Продолжение таблицы 1

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на дозатор (упаковку с дозатором) методом термопечати, на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность дозатора

осуществляется по документу МП 2301-0146-2014 с изменением №1 «Дозаторы пипеточные, одно- и многоканальные, «Техно». Методика поверки, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21.04.2016.

Основные средства поверки:

• - весы лабораторные специального класса точности по ГОСТ OIML R 76-1-2011;

• - термометр с диапазоном измерений от 0 до 50 °С, с погрешностью не более ±0,1 °С;

• - вода дистиллированная по ГОСТ 6709-72;

• - барометр с диапазоном измерений от 80 до 160 кПа, с погрешностью не более ±200 Па.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 28311-89 Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний

ГОСТ 20790-93/ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия

Лист № 6 Всего листов 6 ТУ 9443-009-33189998-2009 «Дозаторы пипеточные, одно- и многоканальные, «Техно». Технические условия».

Акционерное общество «Термо Фишер Сайентифик» (АО «Термо Фишер Сайентифик»)

ИНН 7805023194

Адрес:196240, г. Санкт-Петербург, ул. Кубинская, д.73, литер А, корпус 1 Телефон: (812) 703-42-15

Web-сайт: www.thermofisher.com

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01 Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п. «27» января 2020 г.
