№2391 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226332
О внесении изменений в описание типа на уровнемеры микроволновые бесконтактные VEGAPULS
Приказы по основной деятельности по агентству Вн. Приказ № 2391 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 декабря 2020 г.
Заместитель Руководителя
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декбря 2020 г. № 2391
Лист № 1 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры микроволновые бесконтактные VEGAPULS Назначение средства измеренийУровнемеры микроволновые бесконтактные VEGAPULS (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкостей и сыпучих материалов.
Описание средства измеренийПринцип действия уровнемеров основан на измерении интервала времени между излучением микроволнового импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала. Уровнемеры рассчитывают расстояние, либо исходя из его пропорциональности времени прохождения импульса от излучения до приема после отражения от поверхности измеряемой среды, либо исходя из его пропорциональности разности частот излученного и принятого после отражения от поверхности измеряемой среды микроволнового сигнала, и преобразуют измеренное значение в аналоговый и/или цифровой (HART, Modbus, SDI-12, Profibus PA, Foundation Fieldbus) выходной сигнал для индикации и передачи измерительной информации.
Уровнемеры состоят из электронного блока и антенны, устанавливаемой над поверхностью измеряемой среды. Уровнемеры измеряют расстояние между базовой плоскостью, которой является уплотнительная поверхность присоединительного фланца или нижняя кромка присоединительной резьбы уровнемера, и поверхностью измеряемой среды.
В зависимости от конструкции электронного блока и антенны уровнемеры имеют следующие модификации: VEGAPULS C 11, VEGAPULS C 21, VEGAPULS C 22, VEGAPULS C 23, VEGAPULS 11, VEGAPULS 21, VEGAPULS 31, VEGAPULS WL 61, VEGAPULS 61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 64, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR 68, VEGAPULS 68, VEGAPULS 69.
В зависимости от назначения, уровнемеры могут иметь общепромышленное либо взрывонепроницаемое (Ex d) и/или искробезопасное (Ex ia) исполнение.
Общий вид уровнемеров представлен на рисунке 1.
Пломбирование уровнемеров не предусмотрено.
VEGAPULS C 22
VEGAPULS C 23
VEGAPULS C 11
VEGAPULS C 21
VEGA
VEGAPULS 64
VEGAPULS 31
VEGAPULS 11
VEGAPULS 61
VEGAPULS 21
VEGAPULS 62
к
VEGAPULS 67
VEGAPULS 63
VEGAPULS 68
VEGAPULS 65
VEGAPULS SR 68
VEGAPULS 69

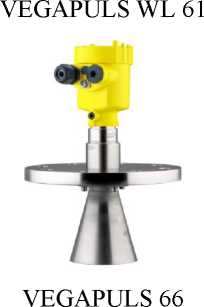

Рисунок 1 - Общий вид уровнемеров микроволновых бесконтактных VEGAPULS
Программное обеспечениеВстроенное программное обеспечение уровнемеров используется для установки рабочего диапазона измерения, передачи записи данных измерения, самодиагностики. Для защиты от несанкционированного доступа к настройкам уровнемера предусмотрена защита паролем. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
VEGAPULS * |
VEGAPULS ** |
VEGAPULS 64, VEGAPULS 69 | |
|
Идентификационное наименование ПО |
VEGAPULS |
VEGAPULS_60_ |
VEGAPULS 69,64 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.х |
не ниже 3.8.х |
не ниже 1.0.х |
|
Цифровой идентификатор ПО |
12Е0 19ЕА |
12Е0 19ЕА |
2ВСА 1Е6Е |
|
* - модификации: VEGAPULS C 11, VEGAPULS C 21, VEGAPULS C 22, VEGAPULS C 23, VEGAPULS 11, VEGAPULS 21, VEGAPULS 31; ** - модификации: VEGAPULS WL61, VEGAPULS 61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR 68, VEGAPULS 68 | |||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
VEGAPULS C 11 |
VEGAPULS C 21 |
VEGAPULS C 22 |
VEGAPULS C 23 |
|
Диапазон измерения уровня, м |
от 0 до 8 |
от 0 до 15 |
от 0 до 15 |
от 0 до 30 |
|
Пределы основной абсолютной погрешности измерения уровня, мм |
±10 при расстоянии до уровня L<0,25 м ±5 при расстоянии до уровня 0,25 мг L 8,0 м |
±10 при расстоянии до уровня L<0,25 м ±2* при расстоянии до уровня 0,25 м<Ь<15,0 м |
±10 при расстоянии до уровня L<0,25 м ±2* при расстоянии до уровня 0,25 м<Ь<15,0 м |
±10 при расстоянии до уровня L<0,25 м ±2* при расстоянии до уровня 0,25 м<Ь<30,0 м |
* - при периодической поверке на месте эксплуатации без демонтажа пределы допускаемой основной погрешности не более ±3 мм
|
Наименование характеристики |
Значение | |||
|
Модификация |
VEGAPULS C 11 |
VEGAPULS C 21 |
VEGAPULS C 22 |
VEGAPULS C 23 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня на каждые 10 °C, мм |
±2 |
±2 |
±2 |
±2 |
|
Пределы допускаемой приведенной к диапазону выходного токового сигнала погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
|
Модификация |
VEGAPULS 11 |
VEGAPULS 21 |
VEGAPULS 31 |
VEGAPULS 64 |
|
Диапазон измерения уровня, м |
от 0 до 8 |
от 0 до 15 |
от 0 до 15 |
от 0 до 30 |
|
Пределы основной абсолютной погрешности измерения уровня, мм |
±10 при расстоянии до уровня L<0,25 м ±5 при расстоянии до уровня 0,25 мг L 8,0 м |
±10 при расстоянии до уровня L<0,25 м ±2* при расстоянии до уровня 0,25 m<L<15,0 м |
±10 при расстоянии до уровня L<0,25 м ±2* при расстоянии до уровня 0,25 m<L<15,0 м |
±20 при расстоянии до уровня L<0,5 м ±2* при расстоянии до уровня 0,5 м<Е<30,0 м |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня на каждые 10 °C, мм |
±2 |
±2 |
±2 |
±2 |
|
Пределы допускаемой приведенной к диапазону выходного токового сигнала погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
* - при периодической поверке на месте эксплуатации без демонтажа пределы допускаемой основной погрешности не более ±3 мм
|
Наименование характеристики |
Значение | ||||
|
Модификация |
VEGAPULS WL61 |
VEGAPULS 61 |
VEGAPULS 62 |
VEGAPULS 63 |
VEGAPULS 65 |
|
Диапазон измерения уровня, м |
от 0 до 15 |
от 0 до 35 |
от 0 до 35 |
от 0 до 35 |
от 0 до 35 |
|
Пределы основной абсолютной погрешности измерения уровня, мм |
±2* |
±2* ±5 при расстоянии до уровня >30,0 м |
±2* ±5 при расстоянии до уровня >30,0 м |
±2* ± 5 при расстоянии до уровня >30,0 м |
±8 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня на каждые 10 °C, мм |
±3 |
±3 |
±3 |
±3 |
±3 |
|
Пределы допускаемой приведенной к диапазону выходного токового сигнала погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
|
Модификация |
VEGAPULS 66 |
VEGAPULS 67 |
VEGAPULS SR68 |
VEGAPULS 68 |
VEGAPULS 69 |
|
Диапазон измерения уровня, м |
от 0 до 35 |
от 0 до 15 |
от 0 до 30 |
от 0 до 75 |
от 0 до 100 |
|
Пределы основной абсолютной погрешности измерения уровня, мм |
±8 |
±2* |
±2* |
±2* ± 5 при расстоянии до уровня >30,0 м |
±5 при расстоянии до уровня >1,0 м ±30 при расстоянии до уровня <1,0 м |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении уровня на каждые 10 °C, мм |
±3 |
±3 |
±3 |
±3 |
±3 |
* - при периодической поверке на месте эксплуатации без демонтажа пределы допускаемой основной погрешности не более ±3 мм
|
Наименование характеристики |
Значение | ||||
|
Модификация |
VEGAPULS 66 |
VEGAPULS 67 |
VEGAPULS SR68 |
VEGAPULS 68 |
VEGAPULS 69 |
|
Пределы допускаемой приведенной к диапазону выходного токового сигнала погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
VEGAPULS C 11 |
VEGAPULS C 21 |
VEGAPULS C 22 |
VEGAPULS C 23 |
|
Давление измеряемой среды, МПа |
от -0,1 до +0,3 |
от -0,1 до +0,3 |
от -0,1 до +0,3 |
от -0,1 до +0,3 |
|
Температура измеряемой среды, °С |
от -40 до +60 |
от -40 до +80 |
от -40 до +80 |
от -40 до +80 |
|
Температура окружающей среды, °С |
от -40 до +60 |
от -40 до +80 |
от -40 до +80 |
от -40 до +80 |
|
Степень защиты |
IP66/IP68 |
IP66/ IP68 |
IP66/ IP68 |
IP66/ IP68 |
|
Габаритные размеры, не более, мм |
109х76х76 |
109х76х76 |
79х102х76 |
130x76x76 |
|
Масса не более, кг |
0,7 |
0,7 |
0,7 |
0,7 |
|
Напряжение питания постоянного тока, В |
от 8 до 30 или от 12 до 35 (в зависимости от исполнения электроники) | |||
|
Модификация |
VEGAPULS 11 |
VEGAPULS 21 |
VEGAPULS 31 |
VEGAPULS 64 |
|
Давление измеряемой среды, МПа |
от -0,1 до +0,3 |
от -0,1 до +0,3 |
от -0,1 до +0,3 |
от -0,1 до +2,5 |
|
Температура измеряемой среды, °С |
от -40 до +60 |
от -40 до +80 |
от -40 до +80 |
от -196 до +200 |
|
Температура окружающей среды, °С |
от -40 до +60 |
от -40 до +70 |
от -40 до +70 |
от -40 до +80 (от -60 до +80 по индивидуальному заказу) |
|
Степень защиты |
IP66/IP67 |
IP66/IP67 |
IP66/IP67 |
IP66/IP67; IP66/IP68 |
|
Наименование характеристики |
Значение | |||
|
Модификация |
VEGAPULS 11 |
VEGAPULS 21 |
VEGAPULS 31 |
VEGAPULS 64 |
|
Габаритные размеры, не более, мм |
156x110x110 |
156x110x110 |
156x110x110 |
415x200x200 |
|
Масса не более, кг |
0,7 |
0,7 |
0,7 |
17,2 |
|
Напряжение питания постоянного тока, В |
от 12 до 35 |
от 9.17,5 до 14.36 (в зависимости от исполнения электроники и маркировки взрывозащиты) | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||
|
Модификация |
VEGAPULS WL61 |
VEGAPULS 61 |
VEGAPULS 62 |
VEGAPULS 63 |
VEGAPULS 65 |
|
Давление измеряемой среды, МПа |
от -0,1 до +0,2 |
от -0,1 до +0,3 |
от -0,1 до +16 |
от -0,1 до +1,6 |
от -0,1 до +1,6 |
|
Температура измеряемой среды, °С |
от -40 до +80 |
от -40 до +80 |
от -200 до +450 |
от -200 до +200 |
от -40 до +150 |
|
Температура окружающей среды, °С |
от -40 до +80 (от -60 до +80 по индивидуальному заказу) | ||||
|
Степень защиты |
IP66/IP67; IP66/IP68 | ||||
|
Габаритные размеры, не более, мм |
415x200x200 |
415x200x200 |
790х450х450 |
370x430x430 |
768x280x280 |
|
Масса не более, кг |
3,4 |
3,4 |
17,2 |
15,5 |
15,4 |
|
Напряжение питания постоянного тока, В |
от 9... 17,5 до 14.36 (в зависимости от исполнения электроники и маркировки взрывозащиты) | ||||
|
Наименование характеристик и |
Значение | ||||
|
Модификация |
VEGAPULS 66 |
VEGAPULS 67 |
VEGAPULS SR68 |
VEGAPULS 68 |
VEGAPULS 69 |
|
Давление измеряемой среды, МПа |
от -0,1 до +16 |
от -0,1 до +0,2 |
от -0,1 до +10 |
от -0,1 до +16 |
от -0,1 до +0,3 (с линзовой антенной в металлической оправе) от -0,1 до +0,2 (с пластиковой рупорной антенной) |
|
Температура измеряемой среды, °С |
от -60 до +400 (от -200 до +400 без взрывозащиты) |
от -40 до +80 |
от -40 до +250 |
от -200 до +450 |
от -40 до +200 (с линзовой антенной в металлической оправе) от -40 до +80 (с пластиковой рупорной антенной) |
|
Температура окружающей среды, °С |
от -40 до +80 (от -60 до +80 по индивидуальному заказу) | ||||
|
Степень защиты |
IP66/IP67; IP66/IP68 | ||||
|
Габаритные размеры, не более, мм |
846x585x585 |
415x200x200 |
790x450x450 |
790x450x450 |
264х450х450 |
|
Масса не более, кг |
13,6 |
3,4 |
17,2 |
17,2 |
17,2 |
|
Напряжение питания постоянного тока, В |
от 9... 17,5 до 14.. .36 (в зависимости от исполнения электроники и маркировки взрывозащиты) |
от 8.30 до 17.35 (в зависимости от исполнения электроники и маркировки взрывозащиты) | |||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер микроволновый бесконтактный |
VEGAPULS* |
1 шт. |
|
Комплект запасных частей |
1 шт.* | |
|
Комплект монтажных принадлежностей |
1 шт.* | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 61448-15 с изм. №1 |
1 экз** |
|
* - поставляется в соответствии с заказом ** - допускается поставлять один экземпляр в один адрес отгрузки | ||
осуществляется по документу МП 61448-15 «ГСИ. Уровнемеры микроволновые бесконтактные VEGAPULS. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 16.10.2020 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 30 декабря 2019 г. № 3459, с диапазоном измерений равным диапазону поверяемого уровнемера и пределами абсолютной погрешности не превышающим 1/3 от основной погрешности поверяемого уровнемера;
-
- дальномер лазерный с диапазоном измерений равным диапазону поверяемого уровнемера и пределами абсолютной погрешности не превышающим 1/3 от основной погрешности поверяемого уровнемера (регистрационный номер 50858-12);
-
- - рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98, диапазон измерения равный диапазону поверяемого уровнемера аттестованная в качестве рабочего эталона 2-го разряда в соответствии с приказом Росстандарта от 30 декабря 2019 г. № 3459.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на уровнемер или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым бесконтактным VEGAPULSПриказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ТУ 16031-15-2015 Уровнемеры микроволновые бесконтактные VEGAPULS. Технические условия
Техническая документация фирмы изготовителя «VEGA Grieshaber KG», Германия
ИзготовительОбщество с ограниченной ответственностью «ВЕГА ИНСТРУМЕНТС»
(ООО «ВЕГА ИНСТРУМЕНТС») Юридический адрес:119602 г. Москва, Ул. Академика Анохина, д.38к1, этаж 1, пом.
II, ком. 6Д
Адрес:420088, г. Казань, ул. Каспийская, д.33.
Тел./Факс: +7 495 269-20-49.
e-mail: info@vega-rus.ru
«VEGA Grieshaber KG», Германия
Адрес: Am Hohenstein 113, 77761 Schiltach
Тел.: +49 7836 50-0
Факс: +49 7836 50-201 e-mail: info@de.vega.com
ЗаявительОбщество с ограниченной ответственностью «ВЕГА ИНСТРУМЕНТС»
(ООО «ВЕГА ИНСТРУМЕНТС») Юридический адрес:119602 г. Москва, Ул. Академика Анохина, д.38к1, этаж 1, пом.
II, ком. 6Д
Адрес:420088, г. Казань, ул. Каспийская, д.33.
Тел./Факс: +7 495 269-20-49. e-mail: info@vega-rus.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018.
