МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

23 июня 2017 г.                                           _№   1418

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46915 «Датчики давления тензометрические ЛХ-412» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «НИИФИ» от 17 апреля 2017 г. № 15/98, № 15/99 и № 15/100 приказываю:

• 1.  Внести изменения в описание типа на датчики давления тензометрические ЛХ-412, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50197-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 46915 «Датчики давления тензометрические ЛХ-412», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50197-12, в связи со сменой организационно-правовой формы предприятия-изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 3. Продлить срок действия свидетельства об утверждении типа средств

измерений №  46915 «Датчики давления тензометрические ЛХ-412»

на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

-

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления тензометрические ЛХ-412 (далее - датчики) предназначены для измерений быстроменяющихся давлений жидких и газообразных сред.

Принцип действия датчика основан на преобразовании давления измеряемой среды, воздействующего на чувствительный элемент, в электрический сигнал.

Конструктивно датчик состоит из чувствительного элемента, корпуса и кабельной перемычки.

Чувствительный элемент представляет собой цилиндрический стакан, на внутренней и наружной поверхностях которого наклеены тензорезисторы, соединенные в мостовую схему.

Внешний вид датчика приведен на рисунке 1.

Рисунок 1 - Внешний вид датчика

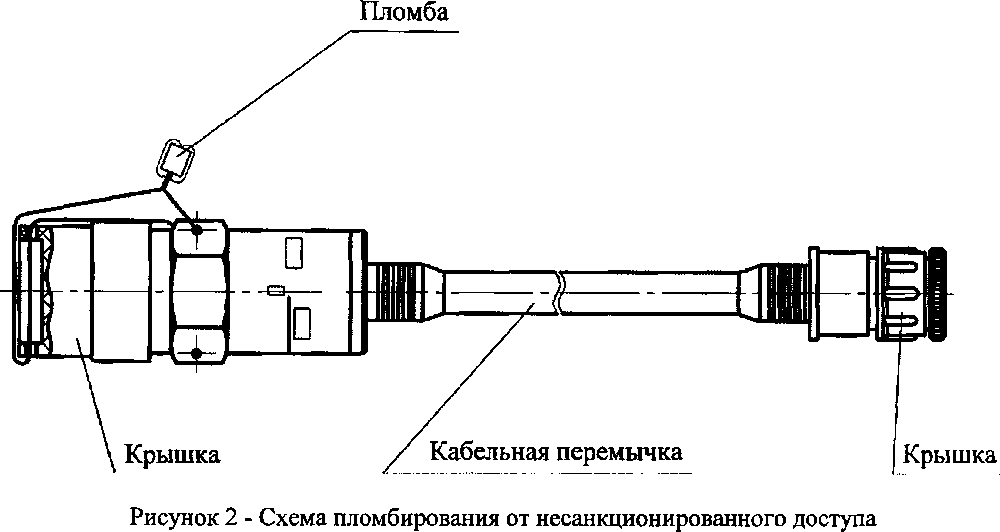

Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

В зависимости от диапазона измерений датчик имеет семь вариантов исполнения ЛХ-412-(0-6) МПа, ЛХ-412-01-(0-8) МПа, ЛХ-412-02-(0-10) МПа, ЛХ-412-03-(0-15) МПа, ЛХ-412-04-(0-25) МПа, ЛХ-412-05-(0-40) МПа, ЛХ-412-06-(0-60) МПа.

отсутствует.

Таблица 1

наносится на титульных листах эксплуатационной документации.

В комплект поставки входят: датчик давления тензометрический ЛХ-412, формуляр ЛХ-412 ФО, руководство по эксплуатации ЛХ 040.023 РЭ, инструкция входного контроля Вт 0.006.002 Д6.

осуществляется по документу ЛХ-412 МП «Датчики давления тензометрические ЛХ-412. Методика поверки», утвержденному ГЦИ СИ ОАО «НИИФИ» 18.06.2011 года.

Основные средства поверки: прибор комбинированный цифровой Щ 300 (Госреестр № 7011-79, класс точности КТ 0,1/0,02-1,5/0,5), источник питания постоянного тока Б5-8 (Госреестр № 6383-77, погрешность ±3 %), грузопоршневой манометр типа МП-600 (Госреестр № 23094-02, погрешность измерений ±0,05 %), магазины сопротивлений Р-33 (Госреестр № 1321-60, класс точности 0,2/0,00006), Р-4002 (Госреестр № 2224-66, погрешность ±0,05 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Технические условия ЛХ-412 ТУ

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

АО «НИИФИ»

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412)55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
