МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 мая 2018 г.

Федерации ГОСТ Р 8.648-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10“² до 2-10⁹ Гц».

• 5.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 6.  Информационно-аналитическому управлению (Т.Я.Кожевникова) разместить информацию об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

• 7. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036ECDCD11E780DAE0071B1B53CM1 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «29» мая 2018 г. № 1053

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ДО 1000 В

В ДИАПАЗОНЕ ЧАСТОТ ОТ 1-10’¹ ДО 240⁹ Гц

Настоящая государственная поверочная схема распространяется на средства измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"^{1 2} до 240⁹ Гц и устанавливает порядок передачи единицы электрического напряжения - вольта от государственного первичного специального эталона единицы электрического напряжения с помощью вторичных эталонов и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

Допускается проводить поверку с помощью эталонов более высокой точности.

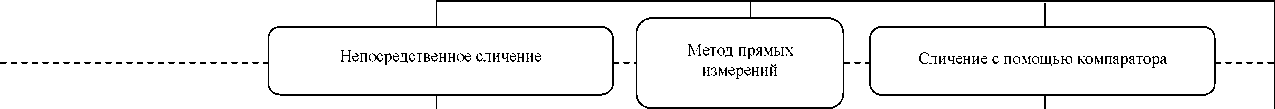

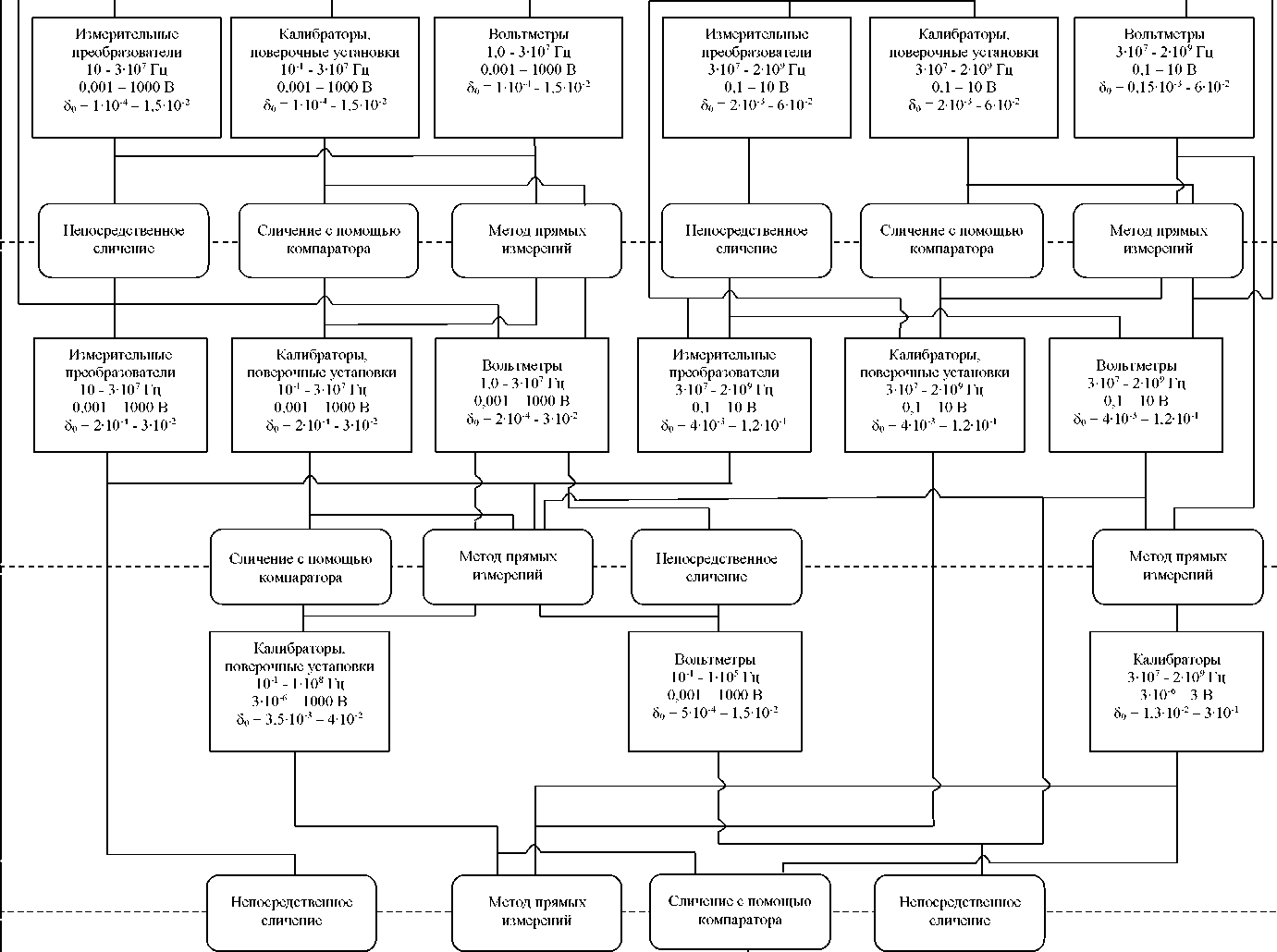

Графическая часть Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц представлена в приложении А.

• 2.1. Государственный первичный специальный эталон предназначен для воспроизведения и хранения единицы электрического напряжения в диапазоне частот от 10 до 240⁹ Гц при уровнях напряжения от 0,1 до 1000 В и её передачи при помощи вторичных эталонов и рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.

• 2.2. В основу измерений электрического напряжения в диапазоне частот от 10 до 240⁹ Гц при уровнях напряжения от 0,1 до 1000 В должна быть положена единица, воспроизводимая указанным эталоном.

• 2.3. В состав государственного первичного специального эталона¹⁾ входят:

• -    набор термоэлектрических преобразователей напряжения с добавочными резисторами в диапазоне частот от 10 до 140⁵ Гц для диапазона напряжений от 0,1 до 1000 В;

• -    набор термоэлектрических преобразователей напряжения в диапазоне частот свыше 140⁵ до 340⁷ Гц для диапазона напряжений от 0,1 до 30 В;

• -    набор болометрических преобразователей напряжения в диапазоне частот от 340⁷ до 240⁹ Гц и диапазоне напряжений от 0,1 до 1 В;

• -    терморезисторный мост постоянного тока;

• -    мера постоянного напряжения 1 и 10 В;

• -    средства измерений (далее - СИ) постоянного напряжения;

• -    высокочастотный электронный вольтметр;

• -    высокостабильные программируемые источники постоянного и переменного напряжений.

В основу работы государственного первичного специального эталона положен метод сравнения действующего значения переменного напряжения с известным значением постоянного напряжения.

• 2.4. Государственный первичный специальный эталон обеспечивает воспроизведение единицы электрического напряжения при 20 независимых измерениях:

• - в диапазоне частот от 10 до V10⁵ Гц и диапазоне напряжений от 0,1 до 1000 В:

• - со среднеквадратическим отклонением (далее - СКО) результата измерений в относительной форме, S₀, в диапазоне от 34O^-7 до 54O^-6;

• - с доверительными границами неисключенной систематической погрешности в относительной форме, 0 ₀, при доверительной вероятности Р = 0,99 в диапазоне от V10"⁶ до 3-10^-5;

• - со стандартной неопределенностью, оцениваемой по типу А, uA0, в диапазоне от 34O^-7 до 54O^-6;

• - со стандартной неопределенностью, оцениваемой по типу В, uB0, в диапазоне от 4,2 •IO^-7 до 1,3 •IO^-5;

• - в диапазоне частот свыше V10⁵ до 34O⁷ Гц и диапазоне напряжений от 0,1 до 30 В:

• - с СКО результата измерений в относительной форме, S₀ , в диапазоне от 54O^-6 до 54O^-5;

• - с доверительными границами неисключенной систематической погрешности в относительной форме, 0₀ , при доверительной вероятности Р = 0,99 в диапазоне от 34O^-5 до 34O^-4;

• - со стандартной неопределенностью, оцениваемой по типу А, uA0, в диапазоне от 54O^-6 до 54O^-5;

• - со стандартной неопределенностью, оцениваемой по типу В, uB0, в диапазоне от 1,3 •IO^-5 до 1,3 •IO^-4;

• - в диапазоне частот от 34O⁷ до 24O⁹ Гц и диапазоне напряжений от 0,1 до 1O В:

• - с СКО результата измерений в относительной форме, S₀ , в диапазоне от 54O^-5 до Г10^-3;

• - с доверительными границами неисключенной систематической погрешности в относительной форме, 0₀ , при доверительной вероятности Р = 0,99 в диапазоне от 34O^-4 до 74O^-3;

• - со стандартной неопределенностью, оцениваемой по типу А, uA0, в диапазоне от 54O^-5 до V10^-3;

• - со стандартной неопределенностью, оцениваемой по типу В, uB0, в диапазоне от 1,3 •IO^-4 до 2,9 •IO^-3.

• 2.5. Для обеспечения воспроизведения единицы электрического напряжения в диапазоне частот от 1O до 24O⁹ Гц при уровнях напряжения от O,1 до 1OOO В должны соблюдаться правила содержания и применения государственного первичного специального эталона, утвержденные в установленном порядке.

• 2.6. Государственный первичный специальный эталон применяют для передачи единицы электрического напряжения вторичным эталонам непосредственным сличением и для передачи единицы рабочим эталонам (далее - РЭ) 1-го разряда и 2-го разряда методом прямых измерений, сличением с помощью компаратора и непосредственным сличением.

• 3.1. В качестве вторичных эталонов (ВЭ) в диапазоне частот от 1-10’¹ до 10 Гц используют меры напряжения для диапазона напряжений от 0,1 до 1000 В.

Среднее квадратическое отклонение суммарной погрешности, S₂₀, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 3 •IO^-5 - 5-10^-4.

• 3.2. В качестве ВЭ в диапазоне частот от 10 до 1-10³ Гц используют меры напряжения, содержащие масштабные преобразователи для диапазона напряжений до 0,0001 В, набор термоэлектрических преобразователей с добавочными резисторами для диапазона напряжений от 0,001 до 1000 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднее квадратическое отклонение суммарной погрешности, S₂₀, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 3 -10^-5 - 8-10^-4.

• 3.3. В качестве ВЭ в диапазоне частот от 1-10³ до 3-10⁷ Гц используют меры напряжения, содержащие набор термоэлектрических преобразователей с добавочными резисторами для диапазона напряжений от 0,001 до 100 В, СИ напряжения постоянного тока, источники напряжения постоянного и переменного тока.

Среднее квадратическое отклонение суммарной погрешности, S₂₀, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 340"³ - 440"⁴.

• 3.4. В качестве ВЭ в диапазоне частот от 3-10⁷ до 2-10⁹ Гц используют калибраторы переменного напряжения и меры напряжения, содержащие набор терморезисторных преобразователей и масштабных преобразователей для диапазона напряжений от 0,1 до 10 В, вольтметр постоянного тока, высокостабильный источник переменного напряжения.

Среднее квадратическое отклонение суммарной погрешности, S₂₀, при 10 независимых измерениях, включая нестабильность ВЭ за интервал между поверками, не должно превышать 7-10^-4 - 1,4-10^-2.

• 3.5. ВЭ используют для передачи единицы электрического напряжения РЭ 1-го разряда и 2-го разряда.

• 4.1.1. В качестве РЭ 1-го разряда используют измерительные преобразователи, калибраторы, поверочные установки и вольтметры в диапазоне частот от 1-10’¹ до 2-10⁹ Гц для диапазона напряжений от 0,001 до 1000 В.

• 4.1.2. Доверительные границы относительных погрешностей S₀ при доверительной вероятности Р = 0,95 и при числе независимых измерений не менее 5 в соответствии с Приложением А не должны превышать 1-10^-4 - 6-10^-2.

• 4.1.3. РЭ 1-го разряда используют для поверки РЭ 2-го разряда и СИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.

• 4.1.4. Соотношение доверительных границ относительных погрешностей РЭ 1-го разряда и доверительных границ относительных погрешностей РЭ 2-го разряда должно быть не более 1/2.

• 4.1.5. Требования к РЭ 1-го разряда приведены в приложении Б.

4.2.1 В качестве РЭ 2-го разряда используют измерительные преобразователи, калибраторы, поверочные установки и вольтметры в диапазоне частот от 1 • 10^-1 до 2-10⁹ Гц и диапазоне напряжений от 0,001 до 1000 В.

• 4.2.2. Доверительные границы относительных погрешностей S₀ при доверительной вероятности Р = 0,95 и при числе независимых измерений не менее 5 в соответствии с Приложением А не должны превышать 2-10^-4 - 1,2-10^-1.

• 4.2.3. РЭ 2-го разряда используют для поверки РЭ 3-го разряда и СИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.

• 4.2.4. Соотношение доверительных границ относительных погрешностей РЭ 2-го разряда и доверительных границ относительных погрешностей РЭ 3-го разряда должно быть не более 1/2.

• 4.2.5. Требования к РЭ 2-го разряда приведены в приложении В.

• 4.3.1. В качестве РЭ 3-го разряда используют калибраторы, поверочные установки и вольтметры в диапазоне частот от 1-10"¹ до 240⁹ Гц и диапазоне напряжений от 340^-6 до 1000 В.

• 4.3.2. Доверительные границы относительных погрешностей S₀ при доверительной вероятности Р = 0,95 и при числе независимых измерений не менее 4 в соответствии с Приложением А не должны превышать 5-10^-4 - 3-10^-1.

• 4.3.3. РЭ 3-го разряда используют для поверки СИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.

• 4.3.4. Соотношение доверительных границ относительных погрешностей РЭ 3-го разряда и пределов допускаемых относительных погрешностей СИ должно быть не более 1/2.

• 4.3.5. Требования к РЭ 3-го разряда приведены в приложениях Г и Д.

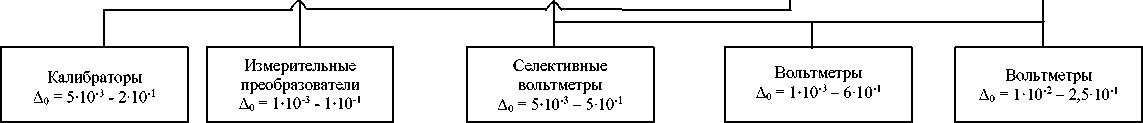

5.1. В качестве СИ используют вольтметры, селективные вольтметры, измерительные преобразователи, калибраторы.

5.2 Пределы допускаемых относительных погрешностей СИ Л ₀ в соответствии с Приложением А не должны превышать 1 •Ю^-3 - 6-10’¹.

Доверительные границы относительных погрешностей для РЭ 1-го разряда

Таблица Б1 - Доверительные границы относительных погрешностей для РЭ 1-го разряда при доверительной вероятности Р = 0,95 и при 5 независимых измерениях

Доверительные границы относительных погрешностей для РЭ 2-го разряда

Таблица В1 - Доверительные границы относительных погрешностей для РЭ 2-го разряда при доверительной вероятности Р = 0,95 и при 5 независимых измерениях

Приложение Г Доверительные границы относительных погрешностей для РЭ 3-го разряда

Таблица Г1 - Доверительные границы относительных погрешностей для РЭ 3-го разряда (калибраторов, поверочных установок) при доверительной вероятности Р = 0,95 и при 4 независимых измерениях

Доверительные границы относительных погрешностей для РЭ 3-го разряда

Таблица Д1 - Доверительные границы относительных погрешностей для РЭ 3-го разряда (вольтметров) при доверительной вероятности Р = 0,95 и при 4 независимых измерениях

Примечание. Доверительные границы относительных погрешностей для уровней напряжения и частот, находящихся внутри указанных

диапазонов, определяются линейной интерполяцией.

¹

Государственный первичный специальный эталон состоит из двух эталонов - ГЭТ

²

89 и ГЭТ 27.

³

• 4.1. Рабочие эталоны 1-го разряда

⁴

Рабочие эталоны
