МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 мая 2019 г.                                               № 1117_____

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 56172 «Весы автомобильные неавтоматического действия МВД»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ТехАвтоматика» от 10 апреля 2019 г. №  11

приказываю:

• 1. Внести изменения в описание типа на весы автомобильные неавтоматического действия MBA, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57919-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56172 «Весы автомобильные неавтоматического действия МВ А» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г                — \

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

ОТ'ДЕ^;НИЯ О СТННФИКАИ-. ЭП

Сертификат: O0E1036EE32711E88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2016 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «17» мая 2019 г. № 1117

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия МВА

Весы автомобильные неавтоматического действия МВА (далее - весы) предназначены для измерения массы автотранспортных средств в статическом режиме.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый или цифровой сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразовываются индикатором и выводятся в единицах массы на цифровом табло последнего.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой.

В весах применяются датчики WBK (госреестр № 56685-14), WBK-D (госреестр № 54471-13) производства фирмы «CAS Corporation Ltd.», Р. Корея или датчики типа М модели М70 (госреестр № 53673-13) производства ЗАО «Весоизмерительная компания «Тензо-М», Россия.

В весах используются индикаторы CI-6000A (госреестр № 50968-12) производства фирмы «CAS Corporation Ltd.», Р. Корея или «ЦЕНТА» производства ООО «Центр Техавтоматика», Россия. В комплектации с цифровыми датчиками WBK-D используются индикаторы CI-600D (госреестр № 54472-13) производства фирмы «CAS Corporation Ltd.», Р. Корея

ГПУ может состоять из одной, двух или трёх весовых платформ.

ГПУ весов может иметь два варианта установки: на поверхность дорожного полотна или в приямок.

Маркировка весов выполняется следующим образом:

ХХХ - ХХ - ХХ - ХХ - ХХ - ХХ - Х

1 2 3 4 5 6 7

где:

• 1.  Название весов (МВА)

• 2.  Максимальная нагрузка Max (т)

• 3.  Количество платформ (шт.)

• 4.  Длина весов (м)

• 5.  Количество датчиков (шт.)

• 6.  Вариант установки (SS - на поверхности, SP - в приямок)

• 7.  Вариант исполнения (А - аналоговые, D - цифровые)

Пример: Весы МВА, максимальной нагрузкой 60 т, состоящие из двух платформ общей длиной 18 м, 8 тензодачиков, весы установлены на поверхности дорожного полотна, цифрового исполнения:

МВА - 60 - 02 - 18 - 08 - SS - D

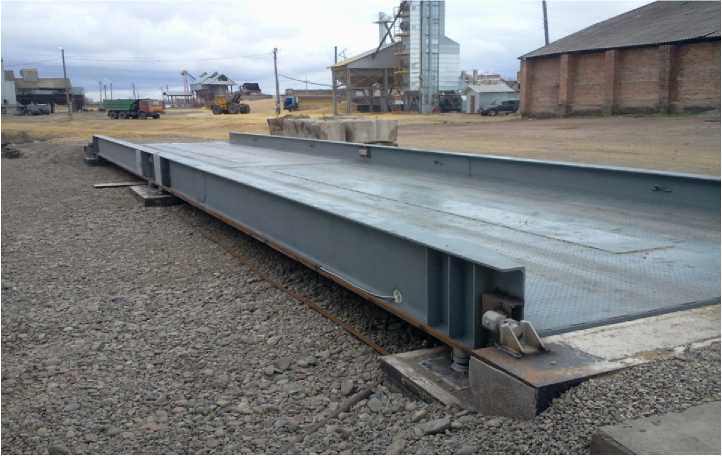

Общий вид весов МВА представлен на рисунке 1.

Рисунок 1

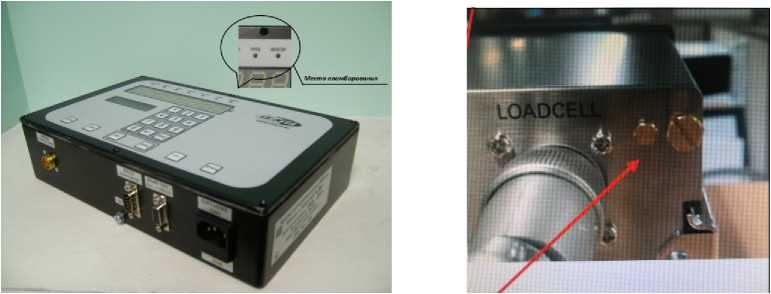

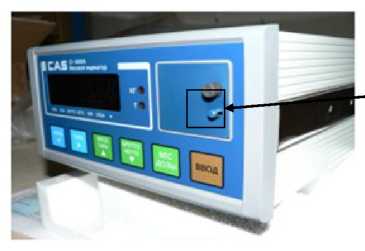

Индикатор С1-6000А

Индикатор ЦЕНТА                     Индикатор CI-600D

Рисунок 2 - Схемы пломбирования индикаторов

Программное обеспечение (ПО) индикаторов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении индикатора.

Защита от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений ПО обеспечивается установкой пломбы, блокирующей доступ в режим юстировки.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011......................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль.........................±0,25 е

Диапазон устройства выборки массы тары...........................................от 0 до 50 % Max

Таблица 3 - Технические характеристики весов

Таблица 4 - Значения габаритных размеров весовых платформ (ВП) и массы Г НУ весов

наносится:

• - способом фотохимпечати на маркировочную табличку, расположенную на боковой поверхности ГПУ;

• - типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность весов

осуществляется по документу ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.

Основные средства поверки:

рабочие эталоны 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы

Общество с ограниченной ответственностью «ТехАвтоматика» (ООО «ТехАвтоматика»)

ИНН 2209029140

Адрес: 658220, Алтайский край, г Рубцовск, ул. Тракторная, 13

Телефоны: +7(38557) 2-53-09, +79059264411; факс: +7(38557) 2-55-15

E-mail: ta22@ngs.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон/факс: +7(383) 210-08-14

Е-mail: director@sniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
