МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

26 июля 2024 г.

1737

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

средств

измерений,

прилагаемые

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

3. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.

Заместитель руководителя

f                                           >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

А.М.Кузьмин

Сертификат: 00E9C42A3360155561666DB4E2ED5F7B52

Кому выдан: Кузьмин Александр Михайлович

Действителен: с 18.12.2023 до 12.03.2025

\_______________




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «    »     и^нзля      2024 г. № ____ Сведения об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интер

вал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

1

3

4

5

6

7

8

9

10

11

12

13

14

1.

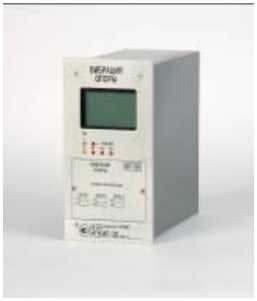

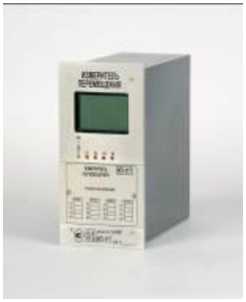

Аппаратура контроля механических параметров турбоагрегатов

АКТИВ

С

92742-24

226

ПОТРЕБИТЕЛЬСКИЙ КООПЕРАТИВ «ЭЛЕК-СИР» (ПК «ЭЛЕКСИР»), г. Ростов-на-Дону

ПОТРЕБИТЕЛЬСКИЙ КООПЕРАТИВ «ЭЛЕК-СИР» (ПК «ЭЛЕКСИР»), г. Ростов-на-Дону

ОС

МП 2972024 «ГСИ.

Аппаратура контроля механических параметров турбоагрегатов АКТИВ. Методика по

верки»

2 года

ПОТРЕБИТЕЛЬСКИЙ КООПЕРАТИВ «ЭЛЕК-СИР» (ПК «ЭЛЕКСИР»), г. Ростов-на-Дону

ФБУ «Ростовский ЦСМ», г. Ростов-на-

Дону

19.02.2024

1.

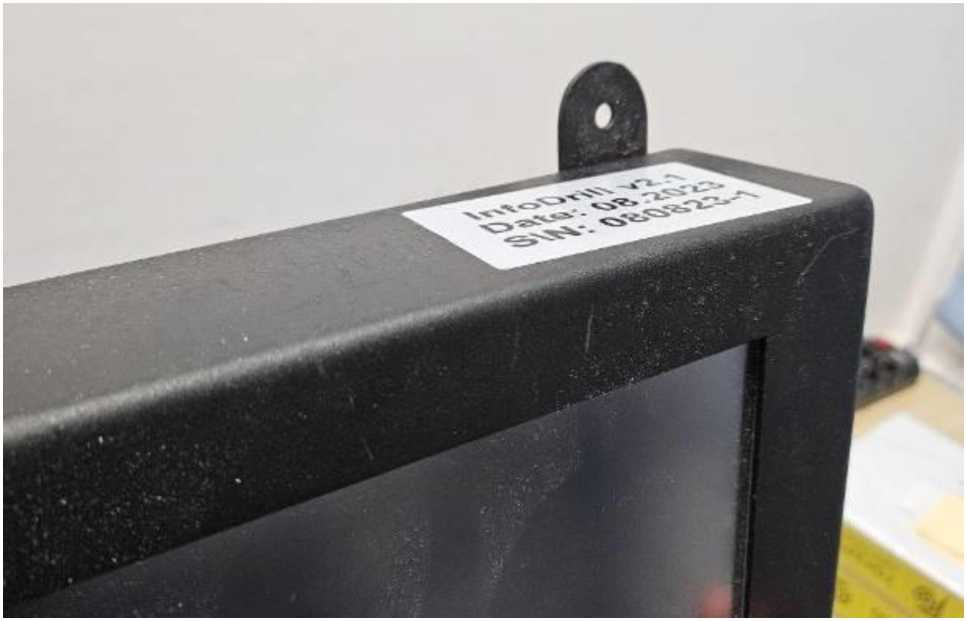

Системы контроля параметров бурения

infoDRI

LL

С

92743-24

080823-1

Общество с ограниченной ответственностью «Бентек

Дриллинг энд Ойлфилд Си-стемс» (ООО «Бентек»), г. Тюмень

Общество с ограниченной ответственностью «Бентек

Дриллинг энд Ойлфилд Си-стемс» (ООО «Бентек»), г.

Тюмень

ОС

ВЯ.10.1707 297.00 МП «ГСИ. Системы контроля параметров бурения infoDRILL. Методика

поверки»

1 год

Общество с ограниченной ответственностью «Бентек

Дриллинг энд Ойлфилд Си-стемс» (ООО «Бентек»), г.

Тюмень

ФБУ «Тюменский ЦСМ», г. Тюмень

19.03.2024

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

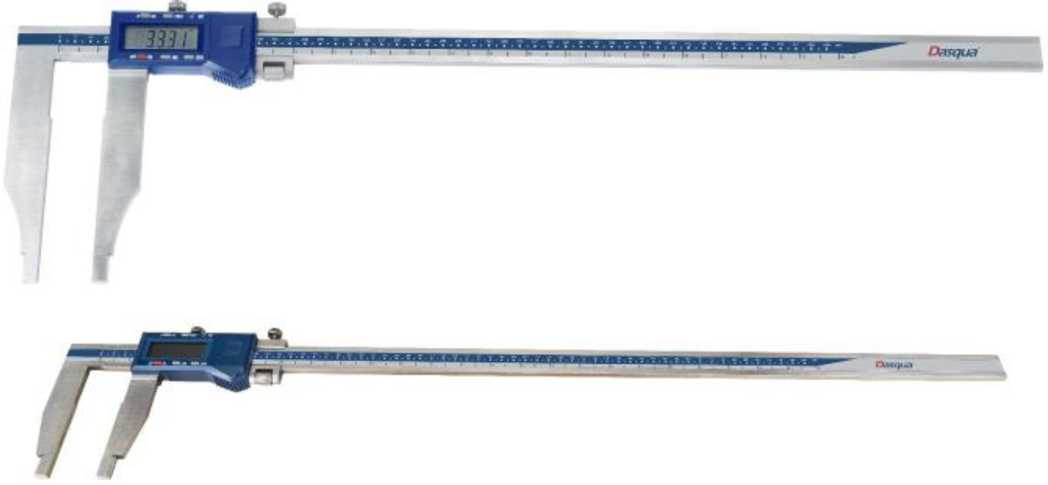

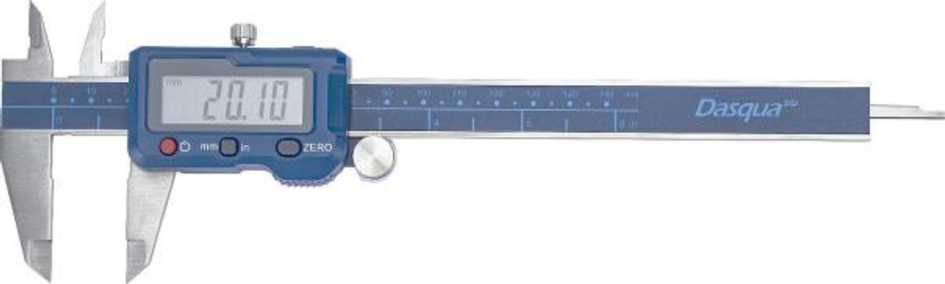

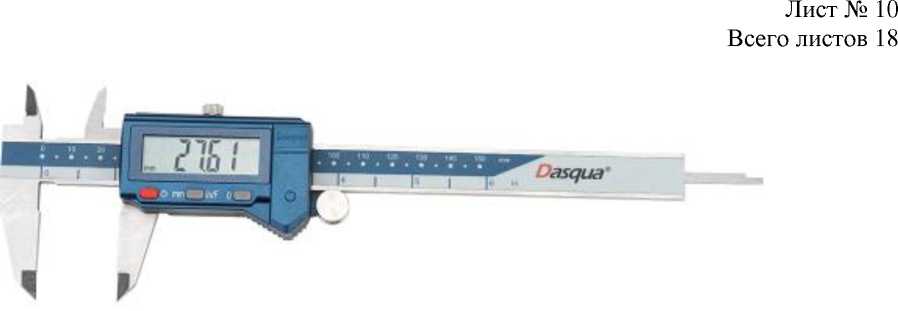

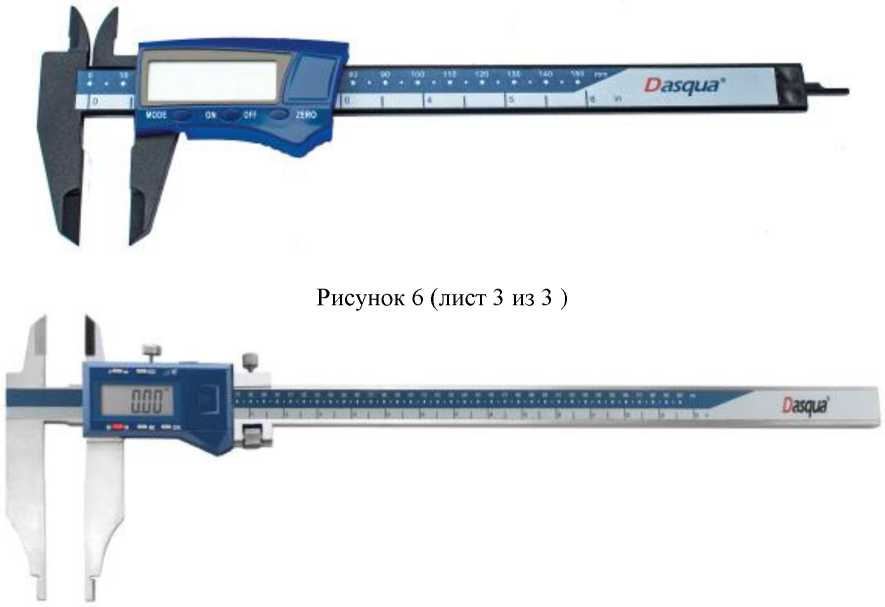

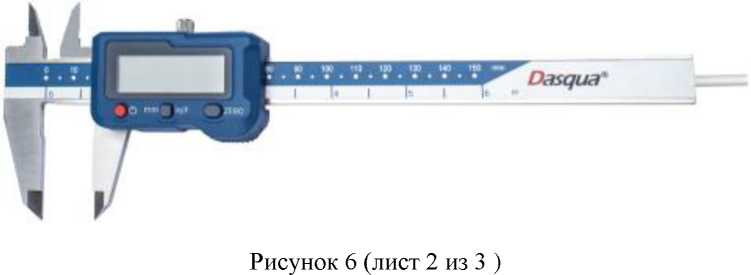

Штанген-

циркули

Обозна-

чение

отсутствует

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

92744-24

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

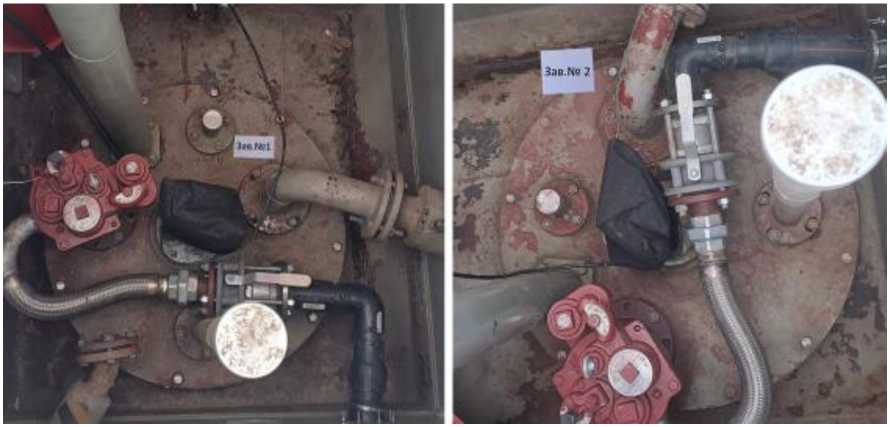

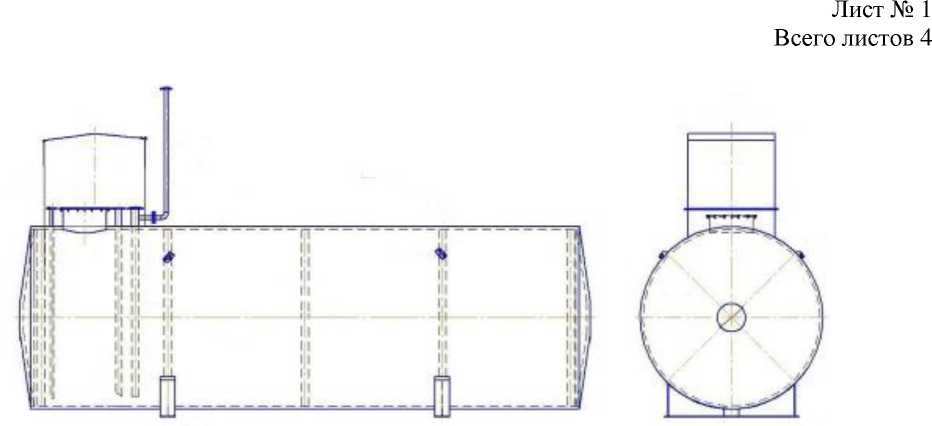

Резервуары стальные

горизонтальные ци-линдриче-ские

РГС-25

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

92745-24

зав.№ С

2203210951, зав.№ С 2207131595, зав.№ JHL5372, зав.№ GK12887, зав.№ JD00091, зав.№ JE09349, зав.№ LG503643, зав.№ 7-21.47262021.05, зав.№ GH0484202, зав.№ IB 5010057, зав.№ С 2104210318, зав.№ MVDG23201, зав.№ 18063670, зав.№ 21371768, зав.№ С 00477

1, 2, 3, 4, 5, 6

Dasqua Technology Ltd., КНР

Dasqua Technology Ltd., КНР

ОС

МП 203

10-2024 «ГСИ.

Штанген-

циркули. Методика поверки»

1 год

Общество с ограниченной ответственностью «Измерительные решения» (ООО «Измерительные решения»), г. Москва

ФГБУ «ВНИИМС», г. Москва

28.02.2024

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС»

(ООО «ТАИФ-

НК АЗС»), г.

Казань

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС»

(ООО «ТАИФ-

НК АЗС»), г.

Казань

ОС

ГОСТ

8.346-2000

«ГСИ. Ре-

зервуары

стальные

горизонтальные

5 лет

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

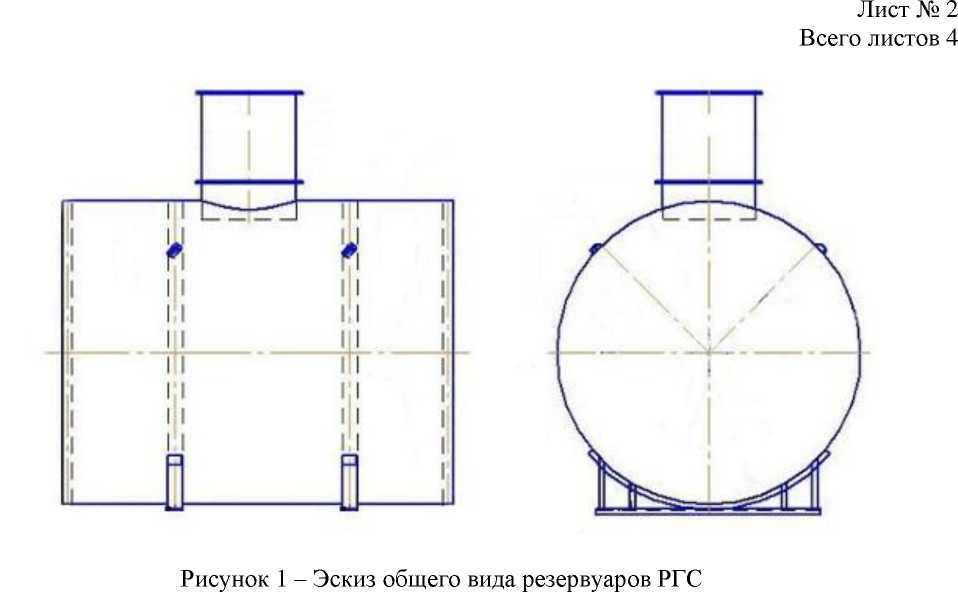

Резервуары стальные

горизонтальные ци-линдриче-ские

6.

Резервуары

РГС

РГС

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

92746-24

модификация РГС-

30 зав. №№ 2, 3;

модификация РГС-

60 зав. № 1

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС»

(ООО «ТАИФ-

НК АЗС»), г.

Казань

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС»

(ООО «ТАИФ-

НК АЗС»), г.

Казань

ОС

цилиндрические. Методика поверки» ГОСТ

8.346-2000

«ГСИ. Ре-

зервуары

стальные

горизонтальные

92747-24

модификация РГС-

Общество с

Общество с

ОС

цилиндрические. Методика поверки» ГОСТ

5 лет

5 лет

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с

ООО «Метро-

КонТ», г. Ка

зань

ООО «Метро-

КонТ», г. Ка

зань

ООО «Метро-

08.04.2024

08.04.2024

08.04.2024

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

стальные

горизонтальные ци-линдриче-ские

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

50 зав. №№ 1, 3, 4; модификация РГС-

60 зав. № 2

ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

8.346-2000 «ГСИ. Ре-

зервуары стальные

горизонтальные

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Резервуары стальные

вертикальные цилиндрические

РВС-

1000

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

92748-24

1, 2, 3, 7

Общество с ограниченной ответственностью «РН-Краснодарнефтегаз» (ООО «РН-Краснодарнефтегаз»), г. Краснодар

Общество с ограниченной ответственностью «РН-Краснодарнефтегаз» (ООО «РН-Краснодарнефтегаз»), г. Краснодар

ОС

цилиндрические. Методика

поверки»

ГОСТ

8.570-2000 «ГСИ. Ре-

зервуары стальные

вертикальные ци-линдриче-ские. Ме-

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

КонТ», г. Казань

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

5 лет

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

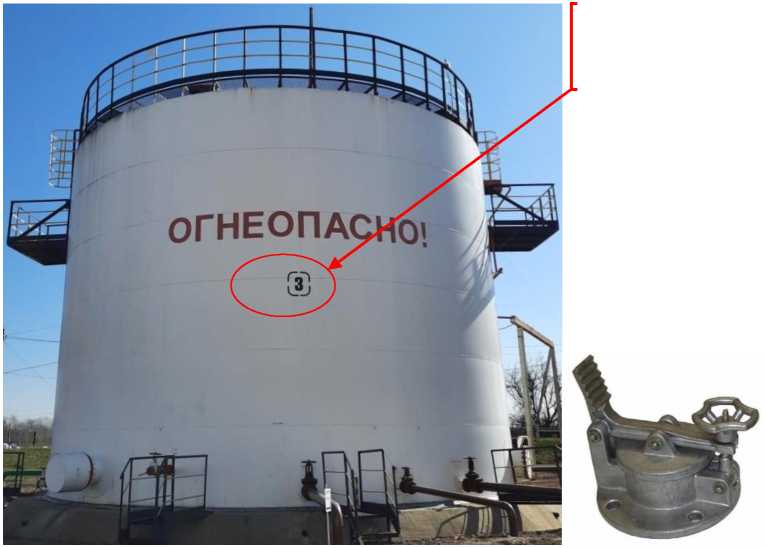

Резервуар стальной

вертикальный цилиндрический

РВС-700

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

92749-24

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

мод. PT44/3-40,9 зав. № Т 9965 2171;

мод. PT44/3-41 зав. № 1998

Общество с ограниченной ответственностью «РН-Краснодарнефтегаз» (ООО «РН-Краснодарнефтегаз»), г. Краснодар

Общество с ограниченной ответственностью «РН-Краснодарнефтегаз» (ООО «РН-Краснодарнефтегаз»), г. Краснодар

ОС

тодика поверки» ГОСТ

8.570-2000 «ГСИ. Ре-

зервуары стальные

вертикальные ци-линдриче-ские. Ме-

5 лет

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Полуприцепы-цистерны

THOMP

SON

CARMI CHAEL

PT44/3

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

92750-24

THOMPSON CARMICHAE L, Великобритания

THOMPSON CARMICHAE L, Великобритания

ОС

тодика поверки» ГОСТ

8.600-2011 «ГСИ. Ав-

1 год

тоцистер-ны для жидких нефтепродуктов.

Методика

Общество с ограниченной ответственностью «РН-Краснодарнефтегаз» (ООО «РН-Краснодарнефтегаз»), г. Краснодар

Общество с ограниченной ответственностью «РН-Краснодарнефтегаз» (ООО «РН-Краснодарнефтегаз»), г. Краснодар

Обществом с ограниченной ответственностью «ТЭК

Денко» (ООО «ТЭК Денко»), г. Липецк

ООО ИК «СИБИН-ТЕК», г. Москва

ООО ИК «СИБИН-ТЕК», г. Москва

ООО фирма «Метролог», г. Казань

29.03.2024

29.03.2024

11.04.2024

поверки»

10.

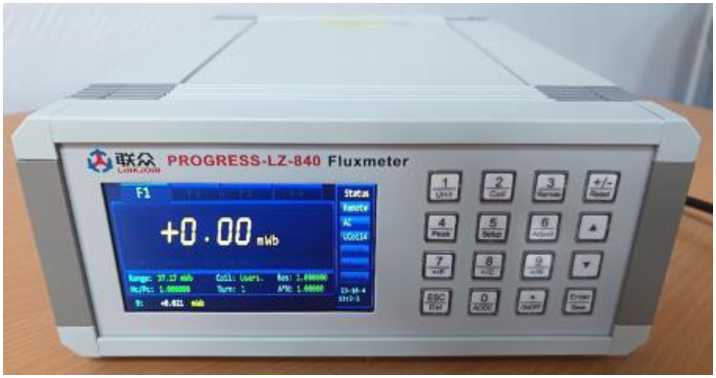

Флюксметры

PROGR

ESS-LZ

С

92751-24

флюксметр

PROGRESS-LZ-

820, сер. №

DA20220725X224;

флюксметр

PROGRESS-LZ-

840, сер. №

DB20220607X45

HUNAN

LINKJOIN

TECHNOLO

GY CO., LTD,

Китай

HUNAN

LINKJOIN

TECHNOLO

GY CO., LTD,

Китай

ОС

МП 101

261-2023

«ГСИ. Флюксметры

PROGRES

S-LZ. Методика по

верки»

1 год

Общество с ограниченной ответственностью «НПК «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»), г.

Москва

УНИИМ - филиала ФГУП «ВНИИМ им.

Д.И.Менделее ва», г. Екатеринбург

27.04.2024

11.

Тесламетры

PROGR

ESS LZ-

680

С

92752-24

№ VZ220527052 с измерительными зондами типа «поперечный» (сер. №

LZ68010100220803) и «осевой» (сер. №

LZ68020006220803)

HUNAN

LINKJOIN

TECHNOLOGY CO., LTD,

Китай

HUNAN

LINKJOIN

TECHNOLOGY CO., LTD,

Китай

ОС

МП 102261-2023 «ГСИ. Тес-ламетры

PROGRES

S LZ-680.

Методика поверки»

1 год

Общество с ограниченной ответственностью «НПК «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»), г.

Москва

УНИИМ - филиала ФГУП «ВНИИМ им.

Д.И.Менделее ва», г. Екатеринбург

27.04.2024

12.

Измерители параметров электробезопасности

Bender

Е

92753-24

1606513705,

1605511355

Bender GmbH

& Co. KG, Германия

Bender GmbH

& Co. KG, Германия

ОС

МП-

НИЦЭ-017-

24 «ГСИ. Измерители параметров электробезопасности Bender. Методика поверки»

1 год

Общество с ограниченной ответственностью «ДжиИ Хэлскеа» (ООО «ДжиИ Хэлскеа»), г.

Москва

ООО «НИЦ «ЭНЕРГО», г. Москва

06.03.2024

13.

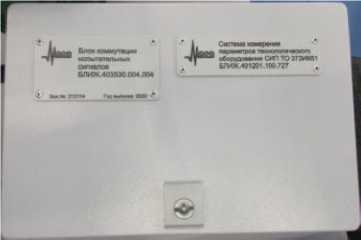

Система измерений параметров технологического оборудования 373ИК61

Обозначение отсутствует

Е

92754-24

001

Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»), Московская обл., г. Коро

лев

Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»), Московская обл., г. Коро

лев

ОС

БЛИЖ.401 201.100.72 7 МП «ГСИ. Система измерений параметров технологического оборудования

1 год

Общество с ограниченной ответственностью «Научновнедренческий центр «Нав-геоTест», Московская обл., г. Мытищи

ФГБУ «ВНИИМС», г. Москва

22.04.2024

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

14.

Система ав-

Обозна-

томатизиро-

чение

ванная ин-

отсут-

формацион-

ствует

но-

измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнер-гопромсбыт» (АО «ОКБМ Африкан-тов»)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

92755-24

20240321

Акционерное общество «Атомэнерго-промсбыт» (АО «Атом-энергопромс-быт»), г. Москва

Акционерное общество «Атомэнерго-промсбыт» (АО «Атом-энергопромс-быт»), г. Москва

ОС

373ИК61.

Методика

поверки» МП ЭПР-

676-2024

«ГСИ. Си-

стема ав-

томатизи-

рованная информационно-измерительная

коммерческого учета электроэнергии (АИИС КУЭ) АО «Атом-

15.

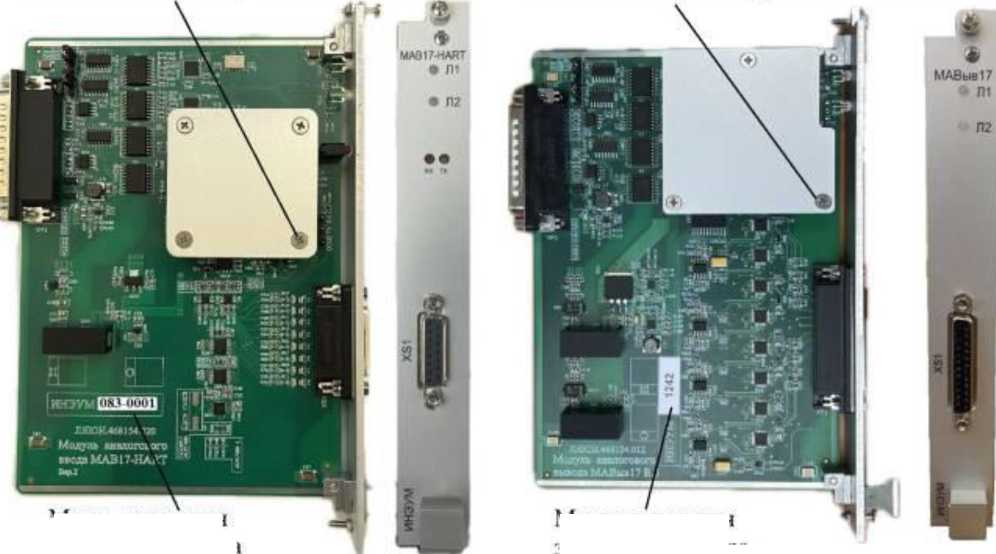

Модули аналогового

вво-да/вывода

МАВ

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

92756-24

мод. МАВ17: зав. № 025-0030; мод. МАВ17-32: зав. № 073-0013; мод.

МАВ17-ТП: зав. № 075-0019; мод.

МАВ17-ТС: зав. № 076-0028; мод.

MAB17-HART: зав.

№ 083-0001; мод. МАВыв17: зав. № 1242

Публичное акционерное общество «Институт электронных управляющих машин им. И.С.Брука» (ПАО «ИНЭУМ им. И.С.Брука»), г. Москва

Публичное акционерное общество «Институт электронных управляющих машин им. И.С.Брука» (ПАО «ИНЭУМ им. И.С.Брука»), г.

Москва

ОС

энерго-промсбыт» (АО «ОКБМ Африкан-тов»)______

РТ-МП-

517-442

2024 «ГСИ.

Модули аналогово-

го вво-да/вывода МАВ. Ме-

тодика по

верки»

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

4 года

3 года

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Акционерное общество «Атомэнерго-промсбыт» (АО «Атом-энергопромс-быт»), г. Москва

Публичное акционерное общество «Институт электронных управляющих машин им. И.С.Брука» (ПАО «ИНЭУМ им. И.С.Брука»), г. Москва

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

ФБУ «Ростест-Москва», г. Москва

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

04.06.2024

14.06.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 11

Регистрационный № 92742-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура контроля механических параметров турбоагрегатов АКТИВ

Назначение средства измерений

Аппаратура контроля механических параметров турбоагрегатов АКТИВ (далее -аппаратура или АКТИВ) предназначена для измерения и контроля следующих параметров:

  • - среднеквадратического значения (СКЗ) виброскорости вертикальной, поперечной и осевой составляющих вибрации опор подшипников;

  • - относительного виброперемещения (бой) вала;

  • - осевого смещения или относительного удлинения вращающихся валов;

  • - теплового расширения турбин и положения запорных и регулирующих органов;

  • - частоты вращения вала.

Описание средства измерений

Аппаратура является проектно-компонуемым изделием и может содержать в своем составе следующие автономные блоки:

  • - автономный блок СКЗ виброскорости «ИП-120» (трехканальный);

  • - автономный блок относительного виброперемещения «ИП-119» (четырехканальный);

  • - автономный блок относительного виброперемещения «ИП-106» (одноканальный);

  • - автономный блок частоты вращения «ИП-115» (одноканальный);

  • - автономный блок осевого сдвига «ИП-107» (одноканальный);

  • - автономный блок относительного расширения «ИП-108» (одноканальный);

  • - автономный блок абсолютного расширения «ИП-116» (одноканальный);

  • - автономный блок перемещения «ИП-117» (четырехканальный, объединяет функции ИП-107, ИП-108, ИП-116).

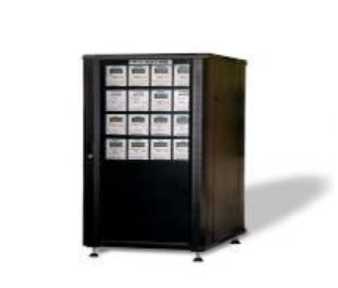

Общий вид аппаратуры «АКТИВ» представлен на рисунке 1.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид аппаратуры АКТИВ

В состав автономного блока входит датчик, преобразователь, блок контроля, выносной индикатор*. Блоки контроля могут устанавливаться в телекоммуникационные шкафы, либо монтироваться на измерительных щитах предприятия-заказчика.

Датчики устанавливаются непосредственно на объекте контроля, преобразователи - в непосредственной близости от объекта контроля на фундаменте или раме турбоагрегата и соединяются посредством кабельных связей с блоками контроля.

* Выносной индикатор ИП-115 применяется только для канала измерения и контроля канала частоты вращения. Составные части автономных блоков аппаратуры приведены в таблице 1.

Таблица 1 -

составных частей автономных блоков

Наименование автономного блока

Блок контроля

Преобразователи

Датчики

ИП-106

ИП-106 (1 канал)

ИП-106

ИП-106

ИП-107

ИП-107 (1 канал);

ИП-117ОС (4 канала)

ИП-107

ИП-107

ИП-108

ИП-108 (1 канал);

ИП-117ОРР (2 канала)

ИП-108;

ИП-108а

ИП-108;

ИП-108а

ИП-115

ИП-115 (1 канал)

ИП-115

ИП-115

ИП-116

ИП-116 (1 канал);

П-117АР (4 канала)

ИП-116

ИП-116

ИП-119

ИП-119 (4 канала)

ИП-109 (2 канала)

ИП-109

ИП-120

ИП-120 (3 канала)

ИП-120 (3 канала)

ИП-120

ИП-117

ИП-117ОС (4 канала); ИП-117ОРР (2 канала) ИП-117АР (4 канала);

ИП-107;

ИП-108;

ИП-116

ИП-107;

ИП-108;

ИП-116

Принцип действия аппаратуры основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал с последующей обработкой.

Пьезоэлектрические и вихретоковые датчики преобразуют механические параметры вращающегося агрегата в электрические сигналы, которые нормирующими преобразователями приводятся к уровню от 0 до 10 В. Далее эти сигналы поступают на входы блоков контроля, выполненных на базе микроконтроллеров семейства PIC, в которых осуществляется аналогоцифровое преобразование и дальнейшая обработка измерительной информации.

Результаты измерения выводятся на цифровое табло блока контроля, а также выносных блоков индикации, сравниваются с заданными пороговыми значениями, и при их превышении формируются сигналы для внешней системы сигнализации и защиты.

Кроме того, блоки контроля формируют унифицированные токовые сигналы, пропорциональные измеряемому параметру.

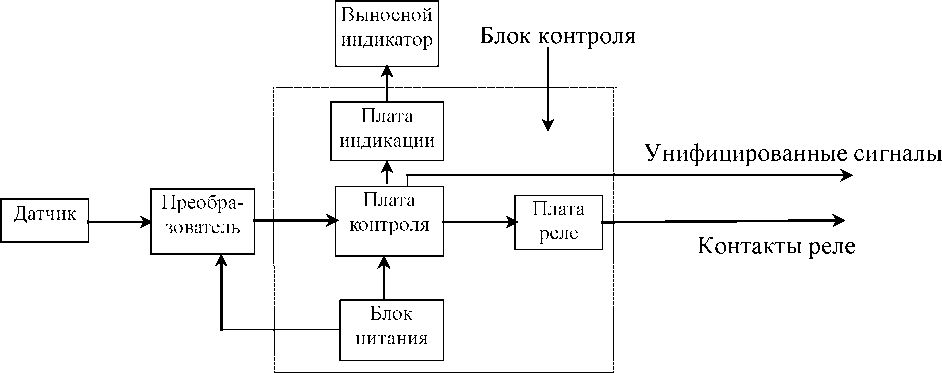

Структурная схема автономного блока аппаратуры АКТИВ представлена на рисунке 2.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 2 - Структурная схема автономного блока аппаратуры АКТИВ

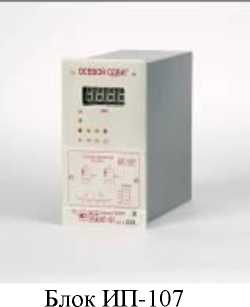

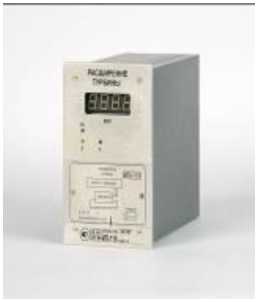

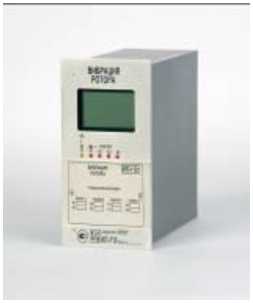

Общий вид блоков контроля представлен на рисунке 3.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП-106

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП- 108

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП- 115

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП-116

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП-117

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП- 119

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП- 120

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП-117ОС

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП-117ОРР

Рисунок 3 - Общий вид блоков контроля

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Блок ИП-117АР

Общий вид преобразователей представлен на рисунке 4.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Преобразователь

ИП-107

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Преобразователь

ИП-106

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Преобразователь

ИП-120

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Преобразователь

ИП-108

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Преобразователь

ИП-116

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 4 - Общий вид преобразователей.

Преобразователь

ИП-115

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Преобразователь

ИП-109

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Преобразователь

ИП-108а

Общий вид датчиков представлен на рисунке 5.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

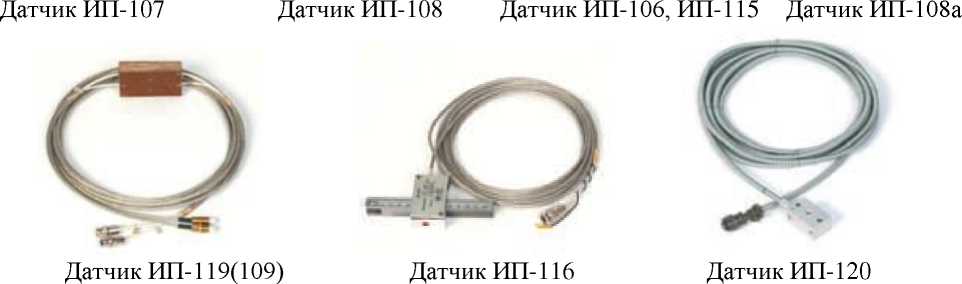

Рисунок 5 - Общий вид датчиков

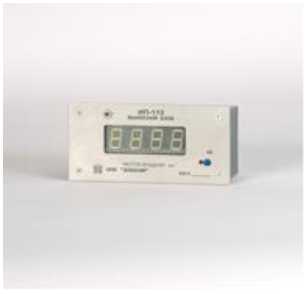

Общий вид выносного индикатора ИП-115 представлен на рисунке 6.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 6 - Общий вид выносного индикатора ИП-115

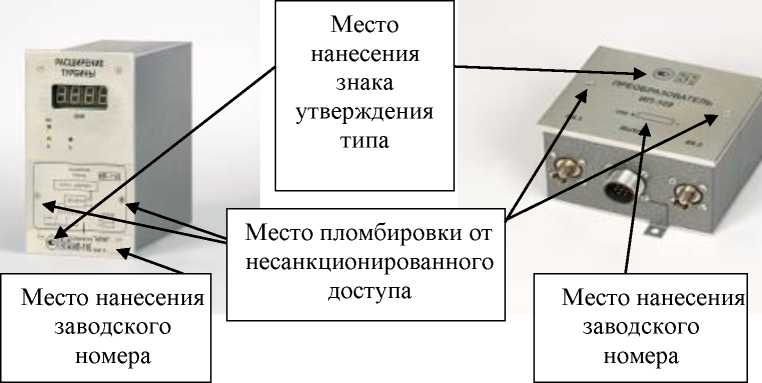

Схема пломбировки от несанкционированного доступа представлена на рисунке 7.

а) Блоков контроля

б)Преобразователей

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 7 - Пломбирование составных частей аппаратуры

Заводской номер наносится на лицевые панели блоков контроля и верхние крышки преобразователей фотохимическим способом, в виде цифрового обозначения, состоящего из арабских цифр, что обеспечивает идентификацию средства измерений.

Программное обеспечение

Аппаратура имеет программное обеспечение (далее - ПО). ПО предназначено для настройки параметров представляет собой встроенное программное обеспечение, аппаратурой.

Конструкция аппаратуры исключает возможность

аппаратуры при производстве и которое поставляется совместно с

несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2

Таблица 2 - Идентификационные данные ПО

Наименование автономного блока

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

ИП-106

106.hex

не ниже 2.00

2332ас1ЬсЬ11с29276Ь604949сЬ4264с

ИП-107

107.hex

не ниже 2.11

eae6cal4ea262bbdc6690138ae7cf55f

ИП-108

108.hex

не ниже 2.11

9c472ab49bad6a6959642438963be12

ИП-115

tachsc., hex, vi.hex

не ниже 2.04

09l0d822a25d5843bff35db0cbe03d75;

I96769859dale4elc49lfcaf77ecb8cl

ИП-116

116.hex

не ниже 2.11

0ee99072c536d4ab2llefef450a7ld98

ИП-117

117.hex

не ниже 2.04

7e2cdb745l00l35e850966e7fl8b0d5

ИП-119

119.hex

не ниже 1.04

37a2d299d626l7433ld3ed90de65f529

ИП-120

12O.hex

не ниже 2.05

fl7a47d6cc226d9cfaeea2f77852fe5f

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 3, 4.

Таблица 3 - Основные метрологические характеристики

Наименование характеристики

Значение

Автономный блок СКЗ виброскорости (ИП-120)

Диапазоны измерения СКЗ виброскорости в пределах, мм/с

от 0,2 до 12

от 0,5 до 30

Диапазон рабочих частот, Гц

от 10 до1000

Пределы допускаемой основной приведенной погрешности измерения СКЗ виброскорости к максимальному значению диапазона измерений в рабочем диапазоне частот, %:

  • - по цифровому индикатору

  • - по унифицированному сигналу

где Хк - верхний предел диапазона измерения СКЗ виброскорости;

Х - измеренное значение СКЗ виброскорости.

± [2,5+0,25^(Хк/Х - 1)] ± [4+0,4 •(Хк/Х - 1)]

Пределы неравномерности АЧХ канала виброскорости в рабочем диапазоне частот, дБ

от -1,0 до +0,5

Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %

±2

Автономный блок относительного виброперемещения (ИП-106, ИП-119)

Диапазоны измерения размаха виброперемещения, мкм

от 10 до 250

от 25 до 500

Диапазон рабочих частот, Гц

от 1 до 500

Пределы допускаемой основной приведенной погрешности измерения к максимальному значению диапазона измерений размаха виброперемещения на базовой частоте, %

±3

Предел неравномерности АЧХ канала виброперемещения в рабочем диапазоне частот, %

±3

Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %

±2

Продолжение таблицы 3

Наименование характеристики

Значение

Автономный блок частоты вращения (ИП-115)

Диапазоны измерения частоты вращения, об/мин

от 10 до 4000 от 10 до 10000

Пределы допускаемой основной абсолютной погрешности измерения частоты вращения по цифровому индикатору, об/мин

±1

Пределы допустимой основной приведенной погрешности измерения к максимальному значению диапазона измерений частоты вращения по унифицированному сигналу, %

±1

Пределы основной абсолютной погрешности срабатывания сигнализации в рабочем диапазоне измерения, об/ мин

±2

Автономный блок осевого сдвига (ИП-107, ИП-117)

Диапазоны измерения осевого сдвига, мм

от -1 до +1 от -2 до +2

Пределы допускаемой основной приведенной погрешности измерения к диапазону измерений осевого сдвига, %

±2

Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %

±2

Автономный блок относительного расширения (ИП-108, ИП-117)

Диапазоны измерения относительного расширения вала ротора турбины относительно корпуса турбины, мм

от -5 до +5 от -10 до +10 от -20 до +20

Пределы допускаемой основной приведенной погрешности измерения к диапазону измерений относительного расширения, %

  • - при зазоре от 1,0 мм до 2,0 мм

  • - при зазоре от 0,5 мм до 1,0 мм и от 2,0 мм до 2,5 мм

±2

±5

Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %

±2

Автономный блок абсолютного расширения (ИП-116, ИП-117)

Диапазоны измерения абсолютного расширения корпуса турбины, мм

от 0 до 30

от 0 до 50

от 0 до 80

от 0 до 100

от 0 до 160

от 0 до 240

от 0 до 350

Пределы допускаемой основной приведенной погрешности измерения к максимальному значению диапазона измерений абсолютного расширения, %

±2

Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %

±2

Таблица 4 - Основные технические

Наименование характеристики

Значение

Рабочий диапазон температуры окружающей среды, °С

от 5 до 100

Унифицированный выходной сигнал постоянного тока, мА, при нагрузке:

- не более 2 кОм

от 0 до 5

- не более 500 Ом

от 4 до 20

Параметры электрического питания: - напряжение переменного тока, В

от 198 до 242

- частота переменного тока, Гц

50

Потребляемая мощность на один измерительный канал, В^А, не более

10

Масса датчиков, кг, не более:

- ИП-115; ИП-106; ИП-109; ИП-107

0,3

- ИП-120

1,0

- ИП-108; ИП-108а; ИП-116

0,6

Масса преобразователей, кг, не более: - ИП-120

0,6

- ИП-106; ИП-107; ИП-108; ИП-108а; ИП-109; ИП-115; ИП-116

0,5

Масса блоков контроля, кг, не более:

- ИП-106; ИП-107; ИП-108; ИП-119; ИП-115; ИП-116; ИП-120;

ИП-117

2,5

Масса выносного индикатора ИП-115, кг, не более:

0,5

Габаритные размеры датчиков (высота; ширина;^лина), мм, не более: - ИП-120

31; 31; 50

- ИП-116

20; 40; 60

- ИП-108

20; 60; 100

- ИП-108а

20; 46; 51

Габаритные размеры датчиков (диаметр; высота), мм, не более: - ИП-115; ИП-106; ИП-109

12; 40

- ИП-107

16; 30

Габаритные размеры преобразователей (высота; длина; ширина), мм, не более:

- ИП-120

25; 120; 50

- ИП-108а

70; 105; 100

- ИП-106; ИП-107; ИП-108; ИП-109; ИП-115; ИП-116

50; 105; 105

Габаритные размер блоков контроля (высота; длина; ширина), мм, не более:

ИП-106; ИП-107; ИП-108; ИП-119; ИП-115; ИП-116; ИП-120; ИП-117

200; 100; 170

Габаритный размер выносного индикатора ИП-115 (высота; длина; ширина), мм, не более:

80;160;110

Знак утверждения типа

наносится на лицевые панели блоков контроля и верхние крышки преобразователей -фотохимическим способом, на титульные листы эксплуатационной документации -типографским способом.

Комплектность

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Примечание

Датчики

-

-

Количество, состав датчиков, преобразователей блоков контроля определяются договором

Преобразователи

-

-

Блоки контроля

-

-

Аппаратура контроля механических параметров турбоагрегатов АКТИВ. Руководство по эксплуатации

26.51.OO1 РЭ

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

Приведены в разделе 2 «Использование по назначению» в руководстве по эксплуатации 26.51.001 РЭ «Аппаратура контроля механических параметров турбоагрегатов АКТИВ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

ТУ 26.51-001-76915133-23  Аппаратура контроля механических параметров

турбоагрегатов АКТИВ. Технические условия.

Правообладатель:

ПОТРЕБИТЕЛЬСКИЙ КООПЕРАТИВ «ЭЛЕКСИР» (ПК «ЭЛЕКСИР») ИНН 6164142380

Юридический адрес: 344082, Ростовская обл., г. Ростов-на-Дону, ул. Тургеневская, д. 23, кв. 1

Тел./факс: (863) 244-97-41; (863) 244-88-82

E-mail: eleksir@mail.ru

Изготовитель: ПОТРЕБИТЕЛЬСКИЙ КООПЕРАТИВ «ЭЛЕКСИР» (ПК «ЭЛЕКСИР») ИНН 6164142380 Юридический адрес: 344082, Ростовская обл., г. Ростов-на-Дону, ул. Тургеневская, д. 23, кв. 1 Место осуществления деятельности: 344116, г. Ростов на Дону, ул. Кулагина, д. 62/45Б Тел./факс: (863) 244-97-41; (863) 244-88-82 E-mail: eleksir@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173

Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30042-13.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 5

Регистрационный № 92743-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля параметров бурения infoDRILL

Назначение средства измерений

Системы контроля параметров бурения infoDRILL (далее - системы) предназначены для измерений и генерации аналоговых сигналов силы постоянного тока.

Описание средства измерений

Принцип действия основан на измерении аналоговых сигналов поступающих от первичных измерительных преобразователей в виде напряжения или силы постоянного тока и преобразовании их в значения уровня, расхода, давления, плотности и температуры бурового раствора натяжения троса трубного ключа и нагрузки на крюк.

Системы состоят из следующих модульных компонентов:

  • - Промышленная компьютерная серверная платформа для визуализации и создания резервных копий данных.

  • - Информационно-измерительная система на базе устройств распределенного ввода-вывода SIMATIC ET200SP, имеющих в состав модули ввода/вывода аналоговые 6ES7134-6GD01-0BA1.

  • - Датчики оборудования и проводка для обеспечения обмена данными.

  • - Взрывозащищенные мониторы и сенсорная панель для управления системой.

  • - Станция интерфейса пользователя с возможностью подключения к принтеру.

В зависимости от поставленных задач, типовая конфигурация системы может быть изменена или дополнена другим оборудованием.

Пломбирование системы не предусмотренно. Заводской номер, в виде цифрового обозначения, указан на информационной табличке установленной на мониторе системы, типографским методом. Знак поверки на системы не наносится.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

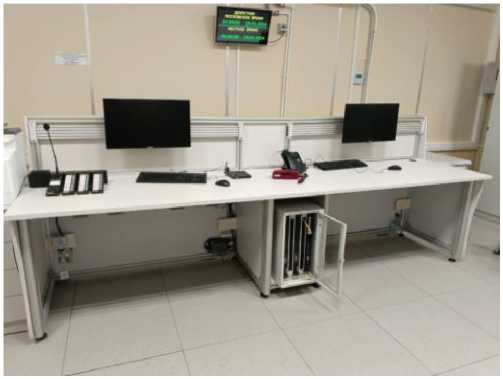

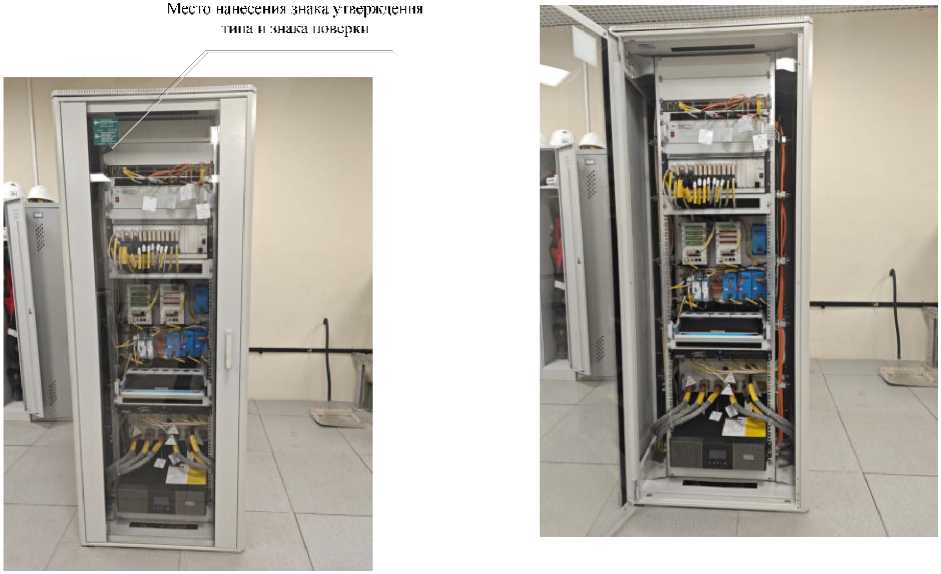

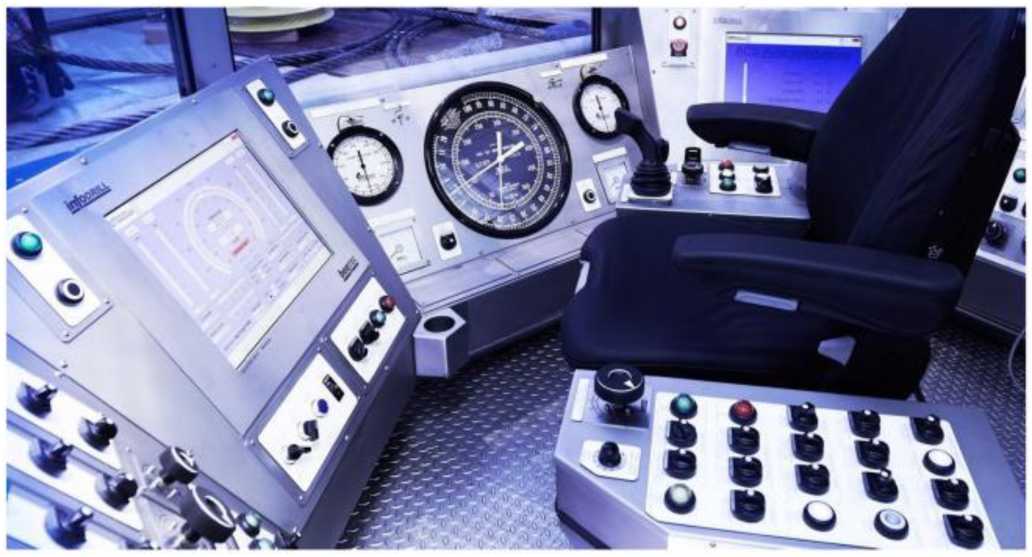

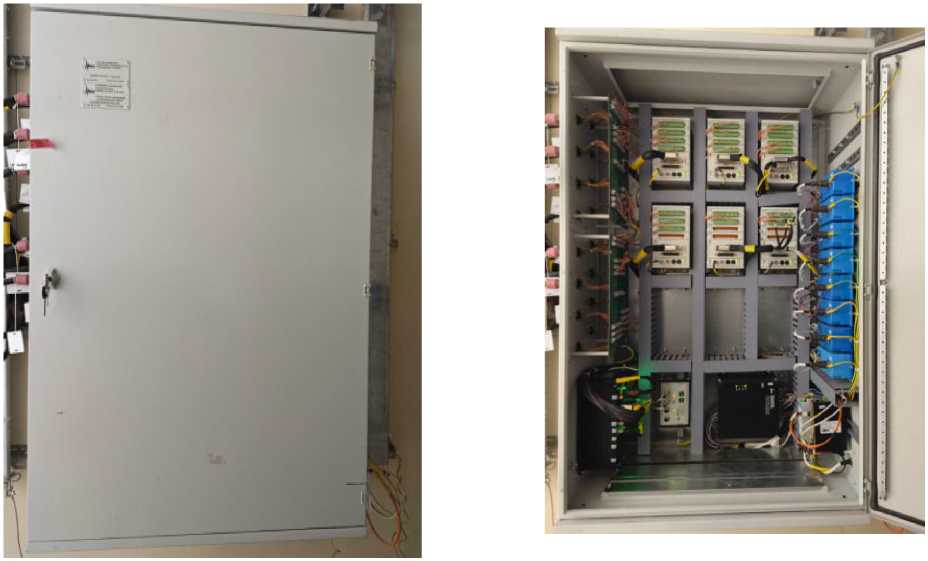

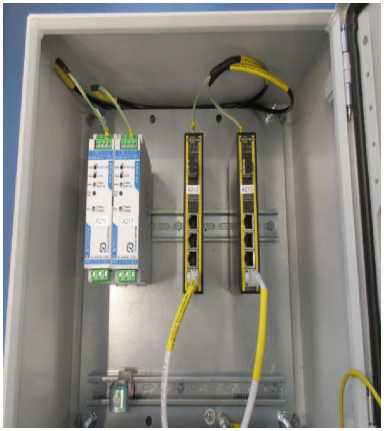

Рисунок 1 - Общий вид системы

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

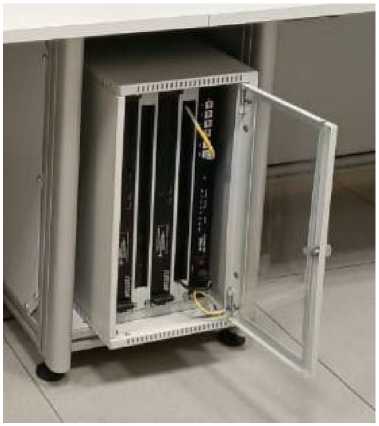

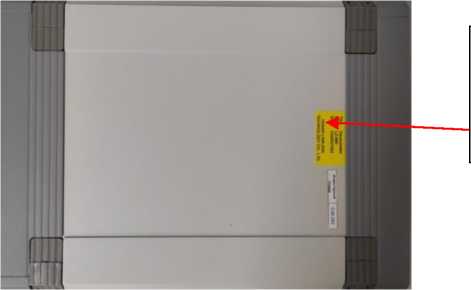

Рисунок 2 - Место нанесения заводского номера

infoDRILL v2.1 Date; 08.2023 S/N: 080823-i

Рисунок 3 - Информационная табличка

Программное обеспечение

Для

и

Метрологически значимая часть программного обеспечения (далее - ПО) системы встроенно энергонезависимую память измерительных устройств распределенного ввода-вывода SIMATIC ET200SP. несанкционированного доступа многоступенчатый доступ к текущим данным и параметрам настройки системы (механические замки, электронные ключи, индивидуальные пароли и программные средства для защиты файлов и баз данных).

защиты метрологических характеристик от изменений (корректировок), предусмотрен

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DrillingRecorder.ocx

InfoDriU_Tools .ocx

ScaleBox.ocx

Цифровой идентификатор ПО

4f33edc9941ff1ba4a40f

815edbe1d99

5b5ab89d77bd1932b03d

e21964f6d971

a93b3aecdcf67cb5b4f51

1a8d083df57

Алгоритм вычисления цифрового идентификатора

MD5

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений силы постоянного электрического тока, мА

от 4 до 20

Пределы допускаемой приведенной погрешности измерения силы постоянного электрического тока, % (приведенной к диапазону измерений)

± 0,3

Диапазон воспроизведения силы постоянного электрического тока, мА

от 4 до 20

Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % (приведенной к диапазону измерений)

± 0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, °С

от +5 до +40

Параметры электрического питания контроллера:

  • - напряжение питания постоянного тока, В Параметры электрического питания сервера:

  • - напряжение питания переменного тока, В

  • - частота, Гц

от 19,2 до 28,8

230

50

Знак утверждения типа

наносится на маркировочную табличку методом трафаретной печати и на титульный лист паспорта методом типографской печати.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество, экз.

Системы контроля параметров бурения infoDRILL

-

1

Системы контроля параметров бурения infoDRILL. Руководство по эксплуатации

-

1

Системы контроля параметров бурения infoDRILL. Технический паспорт

-

1

Сведения о методиках (методах) измерений

приведены разделе «Использование системы по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-6 до 100 А»;

ТУ 26.51.5-001-76110725-2023 «Системы контроля параметров бурения infoDRILL. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Бентек Дриллинг энд Ойлфилд Системс» (ООО «Бентек»)

ИНН 3906134785

Юридический адрес: 625019, Тюменская обл., г. Тюмень, тракт Старый Тобольский

2 км, д. 8А

Изготовитель

Общество с ограниченной ответственностью «Бентек Дриллинг энд Ойлфилд Системс» (ООО «Бентек»)

ИНН 3906134785

Адрес: 625019, Тюменская обл., г. Тюмень, тракт Старый Тобольский 2 км, д. 8А

Телефон: (3452) 68-39-00

Факс: (3452) 68-39-26

Web-сайт: www.bentec.com

E-mail: tyumen@ooobentec.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

Web-сайт: https://тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 18

Регистрационный № 92744-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули

Назначение средства измерений

Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубины.

Описание средства измерений

Принцип действия штангенциркулей с отсчетом по нониусу двусторонних с глубиномером, двусторонних без глубиномера, односторонних без глубиномера основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Оцифровка шкалы на штанге штангенциркуля начинается с нулевой отметки.

Принцип действия штангенциркулей с отсчетом по круговой шкале двусторонних с глубиномером, односторонних с глубиномером основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом. Оцифровка шкалы на штанге штангенциркуля начинается с нулевой отметки.

Принцип действия штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером, двусторонних без глубиномера, односторонних без глубиномера основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.

К средствам измерений относятся штангенциркули следующих исполнений: с отсчетом по нониусу двусторонние с глубиномером, с отсчетом по нониусу двусторонние без глубиномера, с отсчетом по нониусу односторонние без глубиномера, с отсчетом по круговой шкале двусторонние с глубиномером, с отсчетом по круговой шкале односторонние с глубиномера, с цифровым отсчетным устройством двусторонние с глубиномером, с цифровым отсчетным устройством двусторонние без глубиномера, с цифровым отсчетным устройством односторонние без глубиномера.

Штангенциркули с отсчетом по нониусу двусторонние с глубиномером состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера. Могут оснащаться устройством тонкой установки рамки или автозажимом.

Штангенциркули с отсчетом по нониусу двусторонние без глубиномера состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройством тонкой установки рамки.

Штангенциркули с отсчетом по нониусу односторонние без глубиномера состоят из штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройством тонкой установки рамки.

Штангенциркули с отсчетом по круговой шкале двусторонние с глубиномером состоят из отсчетного устройства с круговой шкалой, зажимного винта круговой шкалы, штанги, рамки, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера, приводного ролика.

Штангенциркули с отсчетом по круговой шкале односторонние с глубиномером состоят из отсчетного устройства с круговой шкалой, штанги, рамки, зажимного винта круговой шкалы, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, глубиномера, приводного ролика.

У штангенциркулей с отсчетом по круговой шкале цвет циферблата не влияет на метрологические характеристики и может отличаться от приведенного на рисунке 4.

Штангенциркули с цифровым отсчетным устройством двусторонние с глубиномером состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений внутренних размеров, глубиномера.

Штангенциркули с цифровым отсчетным устройством двусторонние без глубиномера состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с кромочными измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки.

Штангенциркули с цифровым отсчетным устройством односторонние без глубиномера состоят из рамки с установленным на нее цифровым отсчетным устройством, штанги, зажимного винта, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, устройства тонкой установки рамки.

Штангенциркули с цифровым отсчетным устройством могут оснащаться приводным роликом.

Допускается окрашивать корпус цифрового отсчетного устройства в цвет по заказу потребителя и отличный от приведенного на рисунках 6-8. Количество и расположение кнопок управления цифрового отсчетного устройства могут отличаться от указанного на рисунках 6-8, что не влияет на метрологические характеристики штангенциркулей с цифровым отсчетным устройством. У штангенциркулей с цифровым отсчетным устройством губки с плоскими измерительными поверхностями для измерений наружных размеров могут быть оснащены твёрдосплавными измерительными поверхностями.

Штангенциркули с цифровым отсчетным устройством могут быть изготовлены из углепластика.

На губках с плоскими измерительными поверхностями для измерений наружных размеров возможно нанесение артикула производителя методом лазерной гравировки.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую и (или) оборотную сторону штанги и (или) на губки с плоскими измерительными поверхностями для измерений наружных размеров штангенциркуля методом лазерной гравировки или наклейки, в местах указанных на рисунке 9.

Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено. Общий вид штангенциркулей приведен на рисунках 1 - 8.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

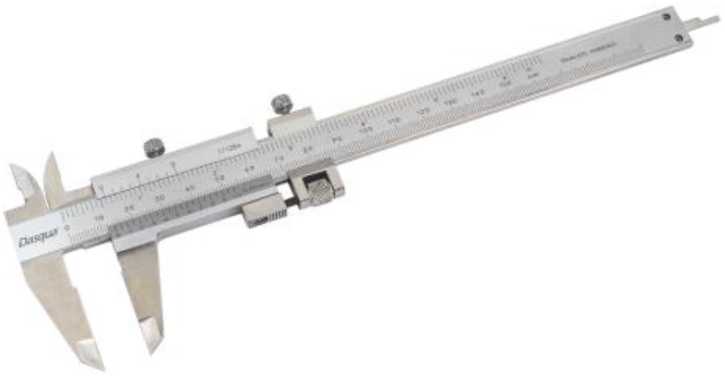

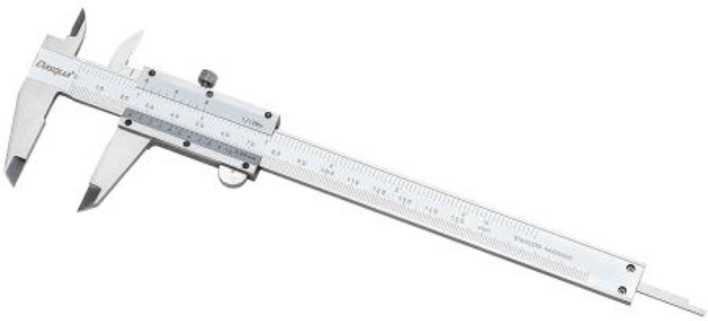

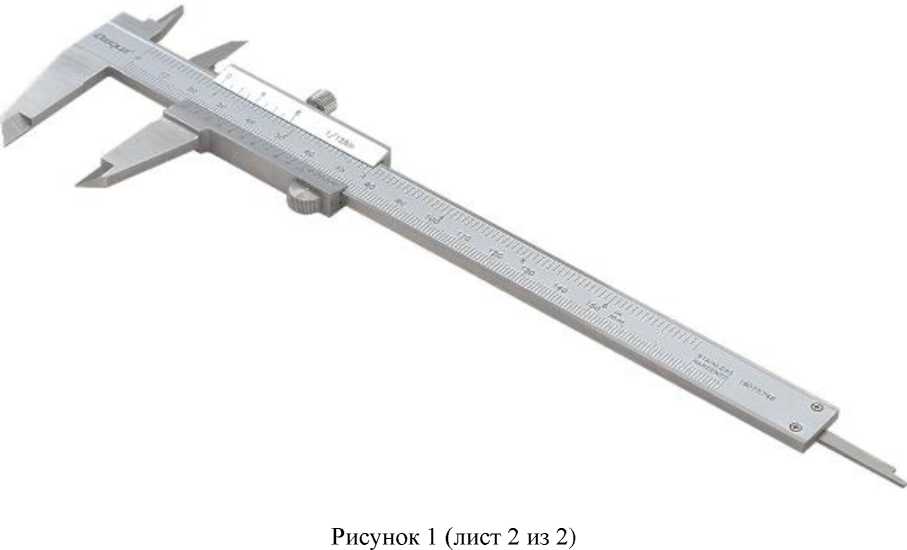

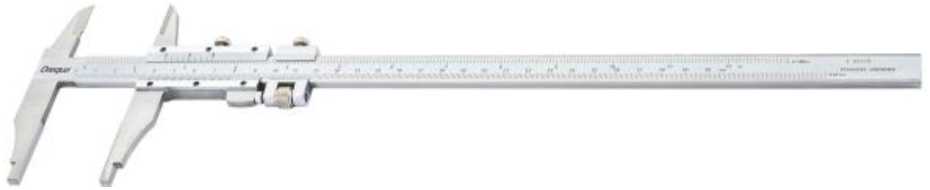

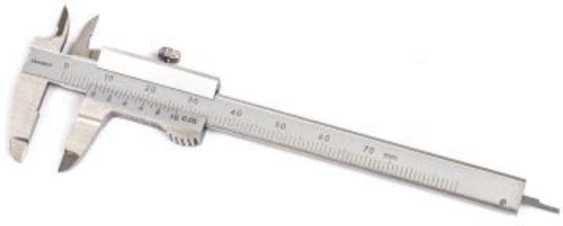

Рисунок 1 - Общий вид штангенциркулей исполнений

с отсчетом по нониусу двусторонних с глубиномером (лист 1 из 2)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

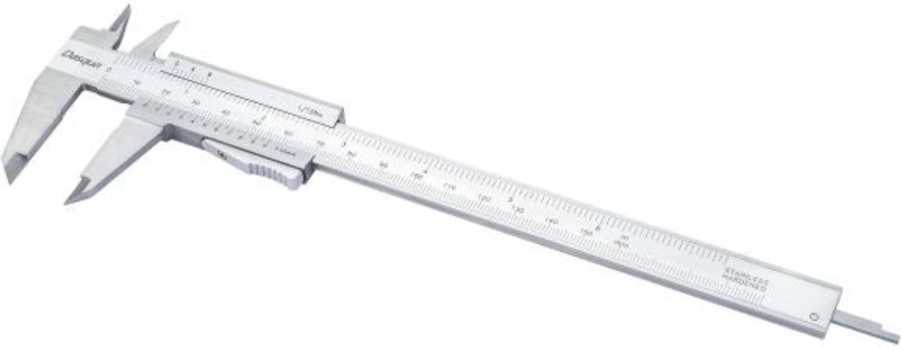

Рисунок 2 - Общий вид штангенциркулей исполнений с отсчетом по нониусу двусторонних без глубиномера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

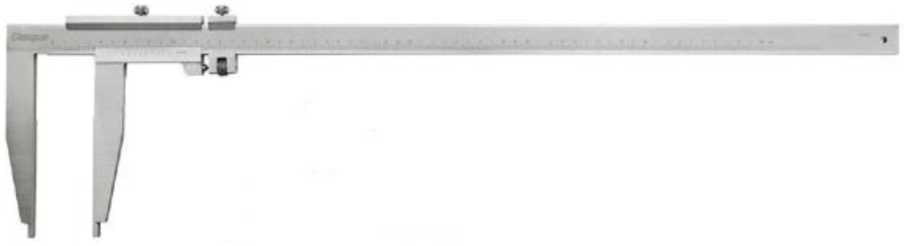

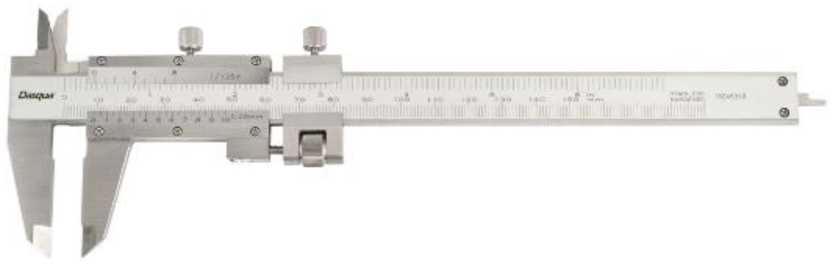

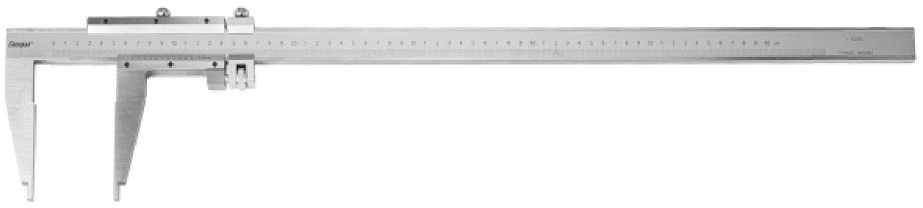

Рисунок 3 - Общий вид штангенциркулей исполнений с отсчетом по нониусу односторонних без глубиномера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

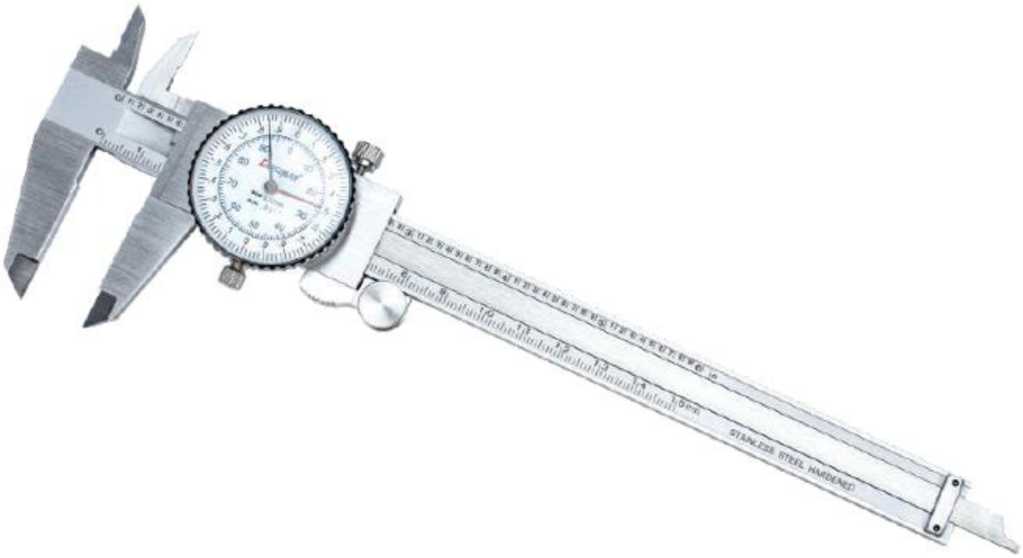

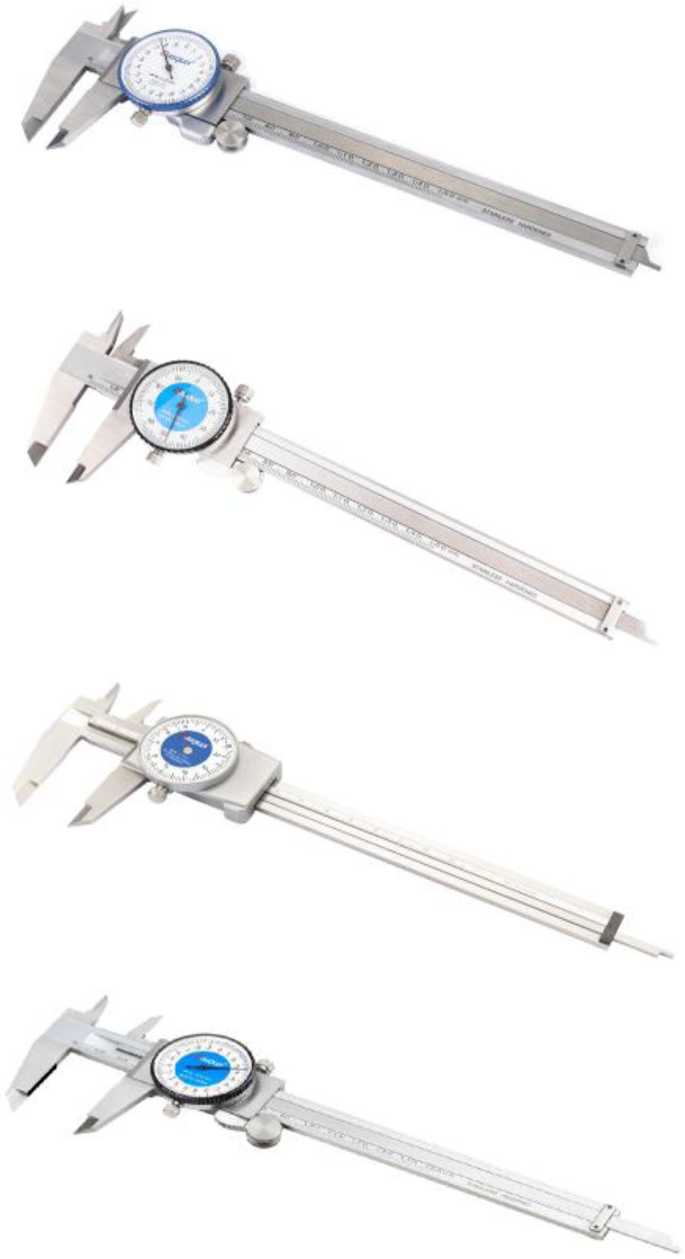

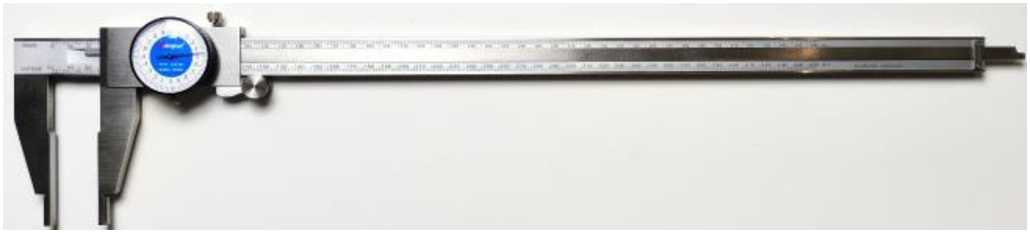

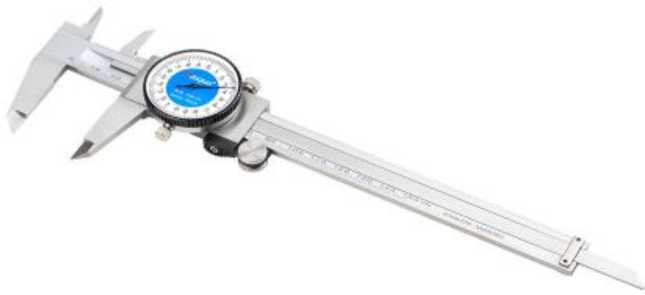

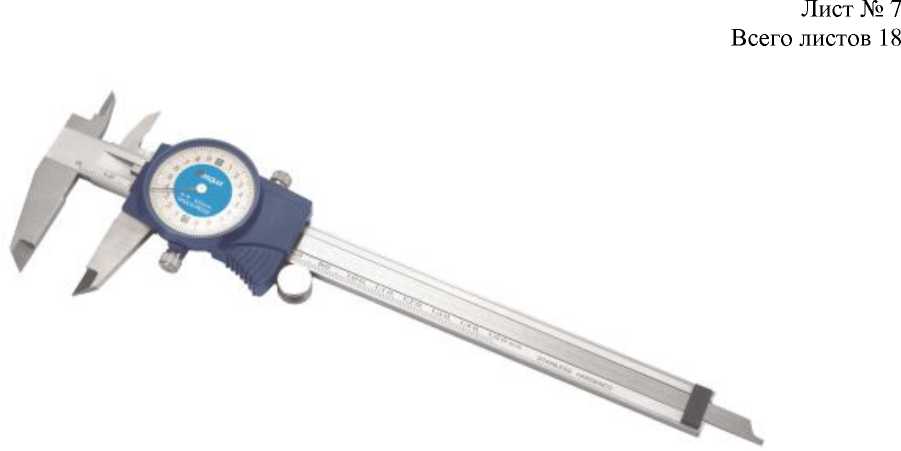

Рисунок 4 - Общий вид штангенциркулей исполнений с отсчетом по круговой шкале двусторонних с глубиномером (лист 1 из 3)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 4 (лист 2 из 3)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 4 (лист 3 из 3)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

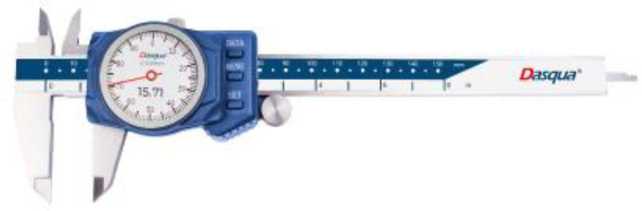

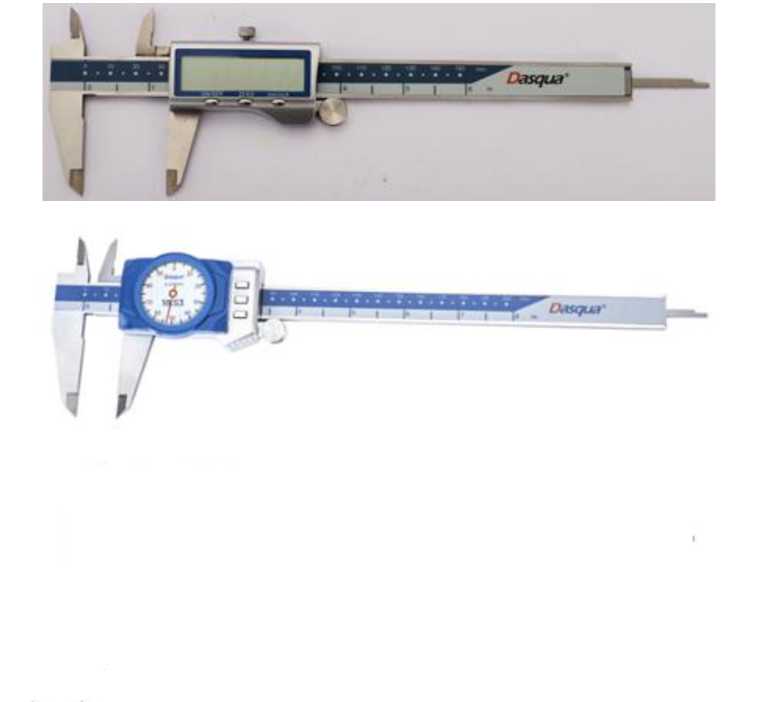

Рисунок 5 - Общий вид штангенциркулей исполнений с отсчетом по круговой шкале односторонних с глубиномером

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

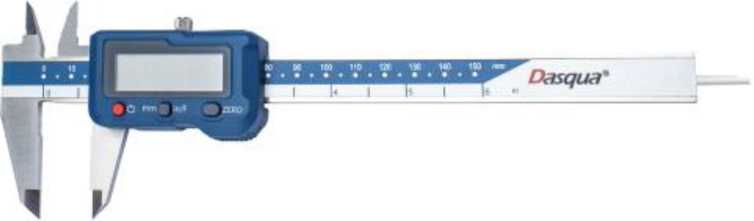

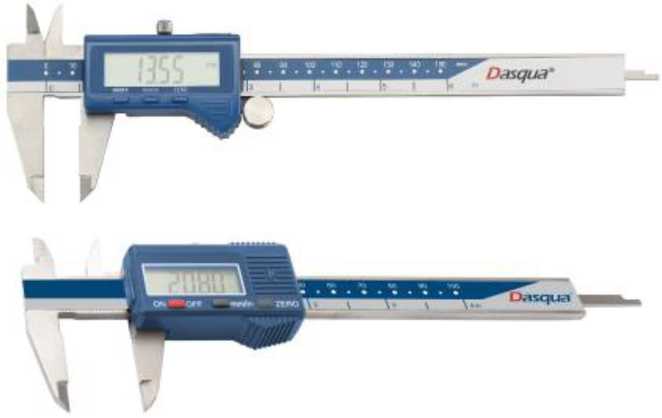

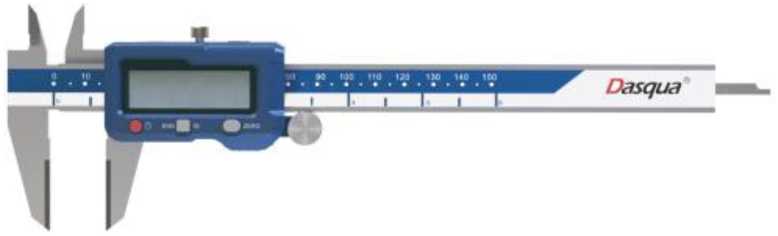

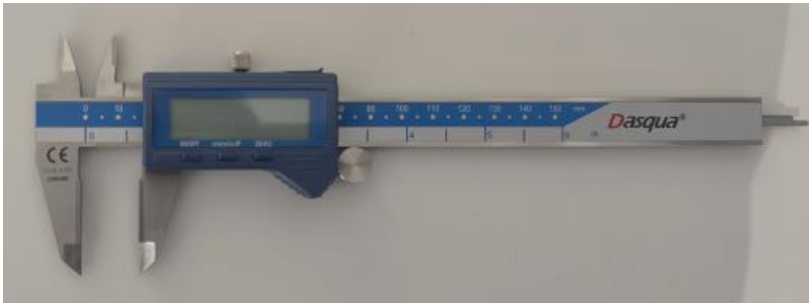

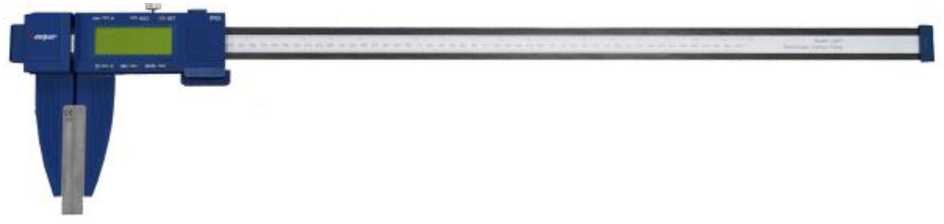

Рисунок 6 - Общий вид штангенциркулей исполнений с цифровым отсчетным устройством двусторонних с глубиномером (лист 1 из 3 )

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

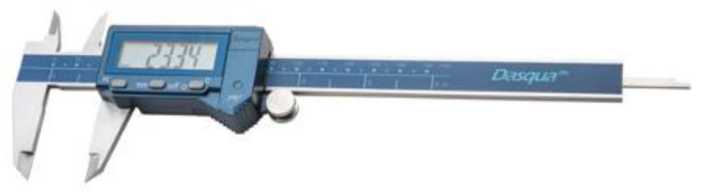

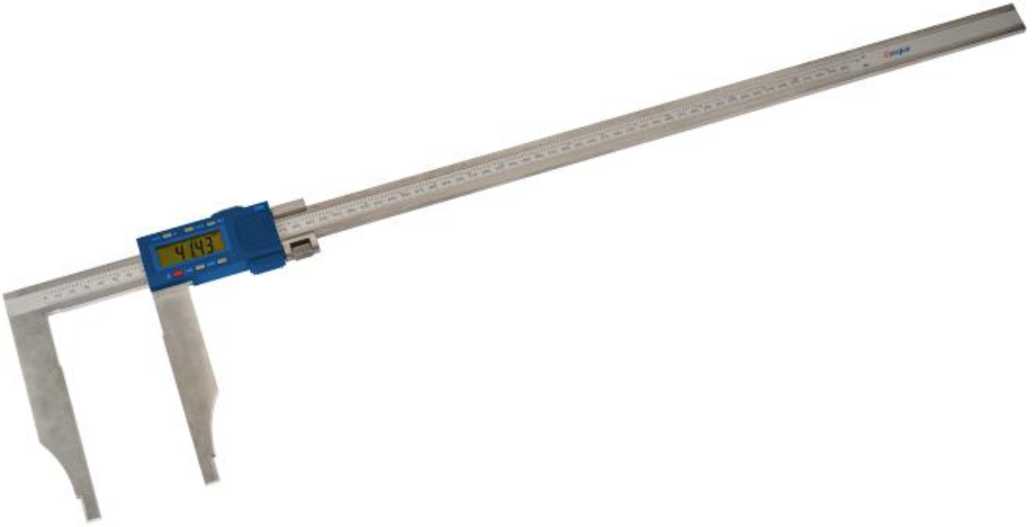

Рисунок 7 - Общий вид штангенциркулей исполнений с цифровым отсчетным устройством двусторонних без глубиномера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 8 - Общий вид штангенциркулей исполнений с цифровым отсчетным устройством односторонних без глубиномера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Место нанесения заводских номеров

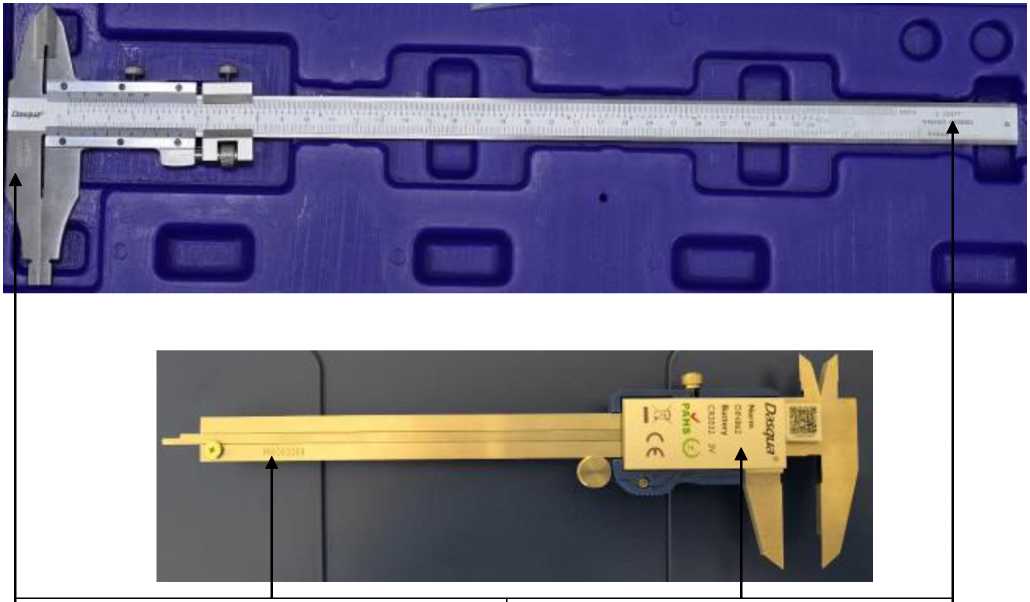

Рисунок 9 - Места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Диапазон измерений, значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), пределы допускаемой абсолютной погрешности измерений, пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, размер сдвинутых до соприкосновения губок с цилиндрическими

Исполнение

Диапазон измерений,

мм

Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм

Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм

Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм

Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями,

мм

1

2

3

4

5

6

с отсчетом по нониусу двусторонние с глубиномером

от 0 до 70

0,05

±0,05

±0,05

-

от 0 до 100

0,05

±0,05

±0,05

-

от 0 до 150

0,05

±0,05

±0,05

-

от 0 до 160

0,05

±0,05

±0,05

-

от 0 до 200

0,05

±0,05

±0,05

-

от 0 до 300

0,05

±0,05

±0,05

-

таблицы № 1

1

2

3

4

5

6

с отсчетом по нониусу двусторонние с глубиномером

от 0 до 100

0,02

±0,03

±0,03

-

от 0 до 150

0,02

±0,03

±0,03

-

от 0 до 160

0,02

±0,03

±0,03

-

от 0 до 200

0,02

±0,03

±0,03

-

от 0 до 300

0,02

±0,03

±0,04

-

с отсчетом по нониусу односторонние без глубиномера

от 0 до 300

0,02

±0,04

-

10

от 0 до 500

0,02

±0,05

-

10

от 0 до 600

0,02

±0,05

-

10

от 0 до 1000

0,02

±0,07

-

20

от 0 до 1500

0,02

±0,11

-

20/30

от 0 до 2000

0,02

±0,14

-

20/30

с отсчетом по нониусу двусторонние без глубиномера

от 0 до 300

0,02

±0,04

-

10

от 0 до 500

0,02

±0,05

-

10

от 0 до 600

0,02

±0,05

-

10

от 0 до 1000

0,02

±0,07

-

20

с отсчетом по круговой шкале двусторонние с глубиномером

от 0 до 150

0,01

±0,03

±0,03

-

от 0 до 200

0,01

±0,03

±0,03

-

от 0 до 100

0,01

±0,02

±0,02

-

от 0 до 300

0,01

±0,03

±0,03

-

от 0 до 100

0,02

±0,03

±0,03

-

от 0 до 150

0,02

±0,03

±0,03

-

от 0 до 200

0,02

±0,03

±0,03

-

от 0 до 300

0,02

±0,04

±0,04

-

с отсчетом по круговой шкале односторонние с глубиномером

от 0 до 450

0,02

±0,05

±0,1

10

от 0 до 500

0,02

±0,05

±0,1

10

от 0 до 600

0,02

±0,05

±0,1

10

от 0 до 1000

0,02

±0,07

±0,1

20

с цифровым отсчетным устройством двусторонние с глубиномером

от 0 до 100

0,01

±0,02

±0,02

-

от 0 до 150

0,01

±0,03

±0,03

-

от 0 до 150*

0,01

±0,3

±0,3

-

от 0 до 200

0,01

±0,03

±0,03

-

от 0 до 300

0,01

±0,03

±0,03

-

от 0 до 300**

0,01

±0,04

±0,04

-

с цифровым отсчетным устройством двусторонние без глубиномера

от 0 до 300

0,01

±0,04

-

10

от 0 до 500

0,01

±0,05

-

20

от 0 до 600

0,01

±0,05

-

20

от 0 до 1000

0,01

±0,06

-

20

c цифровым отсчетным устройством односторонние без глубиномера

от 0 до 300

0,01

±0,04

-

10

от 0 до 500

0,01

±0,05

-

20

от 0 до 600

0,01

±0,05

-

20

от 0 до 800

0,01

±0,06

-

20

от 0 до 1000

0,01

±0,06

-

20

от 0 до 1500*

0,01

±0,09

-

20

от 0 до 1500

0,01

±0,11

-

20

от 0 до 2000*

0,01

±0,12

-

20

от 0 до 2000

0,01

±0,14

-

20

*из углепластика

** с твердосплавными губками

Таблица 2 - Метрологические и технические характеристики штангенциркулей, условия эксплуатации

Наименование характеристики

Значение

Отклонение от плоскостности и прямолинейности измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей *мм, не более

0,02

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более

0,30

Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более:

  • - с диапазоном измерений до 1000 мм включ.;

  • - с диапазоном измерений св. 1000 до 2000 мм включ.;

0,04

0,07

Отклонение от прямолинейности торца штанги штангенциркулей исполнений с отсчетом по нониусу двусторонних с глубиномером, с отсчетом по круговой шкале двусторонних с глубиномером, с цифровым отсчетным устройством двусторонних с глубиномером, с отсчетом по круговой шкале односторонних с глубиномером, мм, не более**

0,02

Отклонение   размера,   сдвинутых   до   соприкосновения   губок   с

цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей исполнений с отсчетом по нониусу двусторонних без глубиномера, с отсчетом по нониусу односторонних без глубиномера, с отсчетом по круговой шкале односторонних с глубиномером, с цифровым отсчетным устройством двусторонних без глубиномера, с цифровым отсчетным устройством односторонних без глубиномера, мм, не более**

±0,03

Отклонение от параллельности сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей исполнений с отсчетом по нониусу двусторонних без глубиномера, с отсчетом по нониусу односторонних без глубиномера, с отсчетом по круговой шкале односторонних с глубиномером, с цифровым отсчетным устройством двусторонних без глубиномера, с цифровым отсчетным устройством односторонних без глубиномера, мм, не более**

0,02

Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей исполнений с отсчетом по нониусу двусторонних с глубиномером, с отсчетом по круговой шкале двусторонних с глубиномером, с цифровым отсчетным устройством двусторонних с глубиномером, установленных на размер 10 мм, мм, не более**

d л + О.ОЗ

-*■“-0.03

Отклонение от параллельности губок с кромочными измерительными поверхностями штангенциркулей исполнений с отсчетом по нониусу двусторонних с глубиномером, с отсчетом по круговой шкале двусторонних с глубиномером, с цифровым отсчетным устройством двусторонних с глубиномером, установленных на размер 10 мм, мм, не более**

0,02

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от +15 до +25

80

*требования к плоскостности относятся только к поверхностям шириной более 4 мм **кроме штангенциркулей из углепластика с диапазоном от 0 до 150 мм.

Таблица 3 -

и масса

Исполнение

Диапазон измерений, мм

Габаритные размеры, мм не более

Масса, г не более

Длина

Высота

Ширина

1

2

3

4

5

6

с отсчетом по нониусу двусторонние с глубиномером

от 0 до 70

115

40

10

400

от 0 до 100

165

60

10

450

от 0 до 150

240

80

10

550

от 0 до 160

245

80

10

600

от 0 до 200

300

90

10

820

от 0 до 300

410

112

10

1000

с отсчетом по нониусу односторонние без глубиномера

от 0 до 300

410

112

10

1000

от 0 до 500

630

200

15

3500

от 0 до 600

730

200

15

3600

от 0 до 1000

1100

250

20

7550

от 0 до 1500

1600

210

20

17500

от 0 до 2000

2200

275

25

22500

с отсчетом по нониусу двусторонние без глубиномера

от 0 до 300

450

120

10

1100

от 0 до 500

700

180

15

3500

от 0 до 600

800

180

15

3600

от 0 до 1000

1250

225

20

7550

с отсчетом по круговой шкале двусторонние с глубиномером

от 0 до 100

170

65

17

450

от 0 до 150

240

80

17

550

от 0 до 200

290

90

17

820

от 0 до 300

420

115

17

1000

с отсчетом по круговой шкале односторонние с глубиномером

от 0 до 450

600

130

18

3500

от 0 до 500

630

130

18

3500

от 0 до 600

730

130

18

3600

от 0 до 1000

1100

190

25

7550

с цифровым отсчетным устройством двусторонние с глубиномером

от 0 до 100

180

65

15

450

от 0 до 150

240

80

20

550

от 0 до 200

290

95

20

820

от 0 до 300

400

110

20

1000

с цифровым отсчетным устройством двусторонние без глубиномера

от 0 до 300

450

150

25

1100

от 0 до 500

700

240

25

3500

от 0 до 600

800

240

25

3600

от 0 до 1000

1250

250

25

7550

с цифровым отсчетным устройством односторонние без глубиномера

от 0 до 300

445

130

25

1100

от 0 до 500

670

194

25

3500

от 0 до 600

770

194

25

3600

от 0 до 600*

770

200

27

790

от 0 до 800*

1000

200

27

1200

от 0 до 1000

1210

200

25

7550

Продолжение таблицы №

3

1

2

3

4

5

6

с цифровым отсчетным

от 0 до 1500*

1740

210

27

2200

устройством

от 0 до 1500

1800

210

27

17500

односторонние без

от 0 до 2000*

2250

250

27

2600

глубиномера

от 0 до 2000

2300

275

27

22500

*из углепластика

Таблица 4 - Длина вылета губок штангенциркулей

Исполнение

Диапазон измерений, мм

Вылет губок с плоскими измерительны ми поверхностями для измерений наружных размеров, мм

Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм, не менее

Вылет губок с кромочным и измеритель ными поверхност ями для измерений наружных размеров, мм, не менее

Вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм, не менее

не

менее

не более

1

2

3

4

5

6

7

с отсчетом по нониусу двусторонние с глубиномером;

с отсчетом по круговой шкале двусторонние с глубиномером;

с цифровым отсчетным устройством двусторонние с глубиномером

от 0 до 70

15

30

8

-

-

от 0 до 100

25

44

11

-

-

от 0 до 150

30

44

14

-

-

от 0 до 160

40

60

14

-

-

от 0 до 200

40

63

16

-

-

от 0 до 300

40

100

16

-

-

с отсчетом по нониусу двусторонние без глубиномера;

с цифровым отсчетным устройством двусторонние без глубиномера

от 0 до 300

50

80

-

30

8

от 0 до 500

80

160

-

50

10

от 0 до 600

80

200

-

50

10

от 0 до 1000

80

200

-

50

14

с отсчетом по нониусу односторонние без глубиномера;

с отсчетом по круговой шкале односторонние с глубиномером; с цифровым отсчетным устройством односторонние без глубиномера

от 0 до 300

50

100

-

-

8

от 0 до 450

50

100

-

-

10

от 0 до 500

80

160

-

-

10

от 0 до 600

80

200

-

-

10

от 0 до 800

80

200

-

-

14

от 0 до 1000

80

200

-

-

14

от 0 до 1500

100

300

-

-

15

от 0 до 2000

100

300

15

Лист № 17

Всего листов 18

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Штангенциркуль

-

1 шт.

Элемент   питания   для    штангенциркулей

исполнений с цифровым отсчетным устройством*

-

1 шт.

Паспорт

ПС.ШЦ.01

1 экз.

Футляр

-

1 шт.

*батарейка и (или) зарядное устройство

Сведения о методиках (методах) измерений

приведены в разделе 4 «Порядок работы» паспорта штангенциркулей.

Нормативные документы, устанавливающие требования к средствам измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;

Стандарт предприятия Dasqua Technology Ltd «Штангенциркули».

Правообладатель

Dasqua Technology Ltd., КНР

Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

Изготовитель

Dasqua Technology Ltd., КНР

Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 4

Регистрационный № 92745-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к резервуару.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4, 5, 6 расположены на территории АЗС №703, ООО «ТАИФ-НК АЗС» по адресу: 422170, Республика Татарстан, г. Мамадыш, автотрасса «М7-Волга» 972 км. справа.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 1 - Эскиз общего вида резервуаров

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

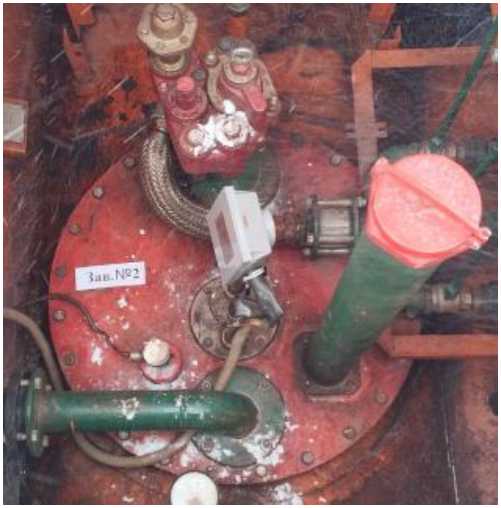

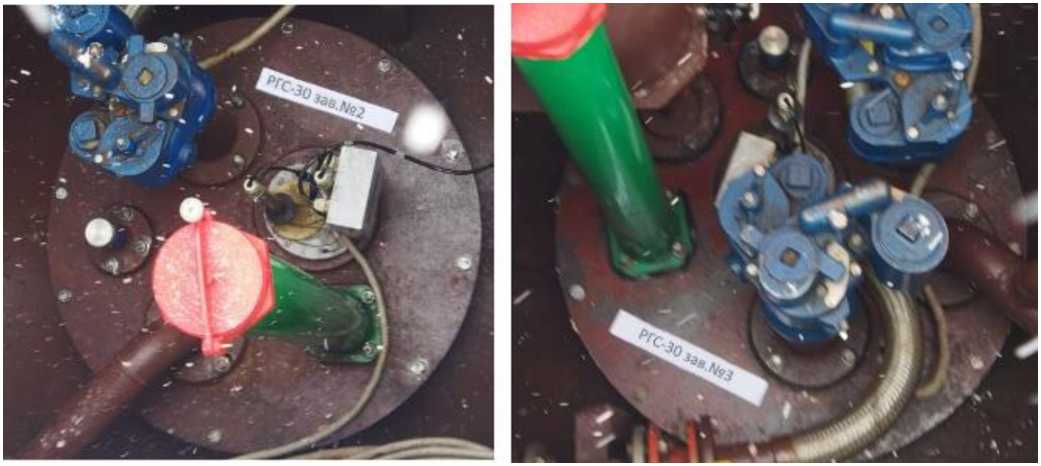

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 1, 2

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

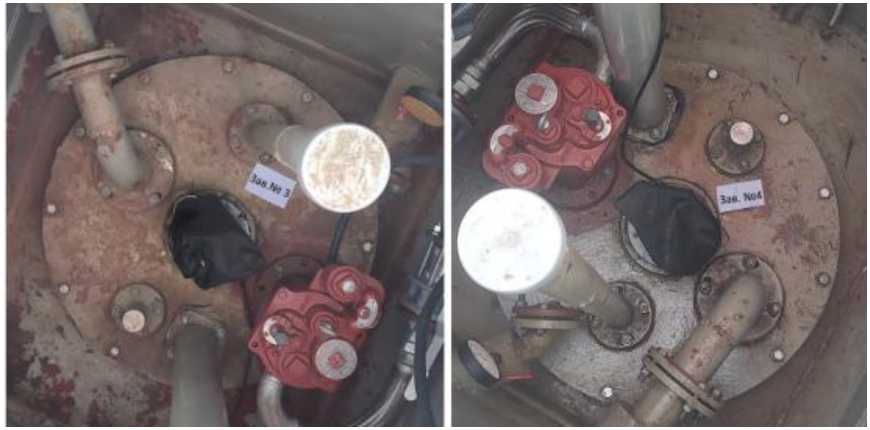

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 3, 4

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

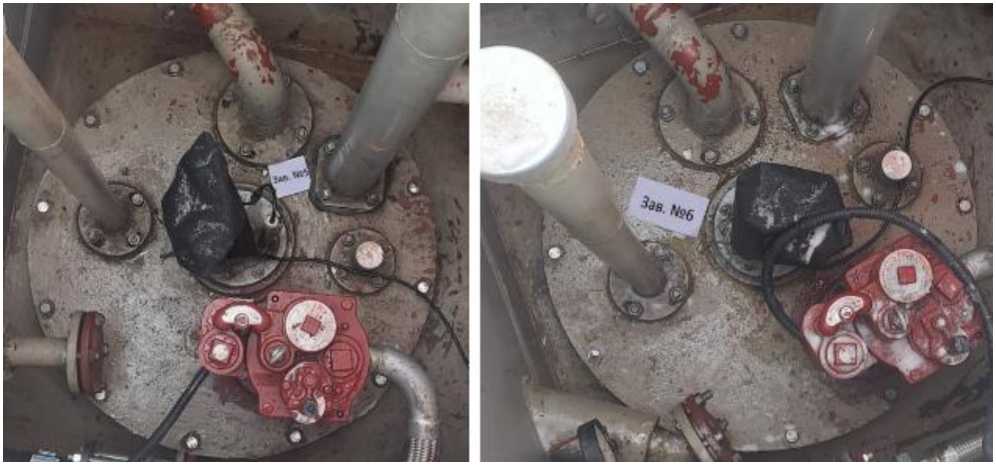

Рисунок 4 - Горловины резервуаров РГС-25 зав.№№ 5, 6

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

АЗС»

д. 10,

АЗС»

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 4

Регистрационный № 92746-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС

(далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-30 с заводскими номерами 2, 3, РГС-60 с заводским номером 1.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-30 с заводскими номерами 2, 3, РГС-60 с заводским номером 1 расположены на территории АЗС №721, ООО «ТАИФ-НК АЗС» по адресу: 422610, Республика Татарстан, Лаишевский р-н, г. Лаишево, ул. Горького.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 2 - Горловины резервуаров РГС-30 зав.№№ 2, 3

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

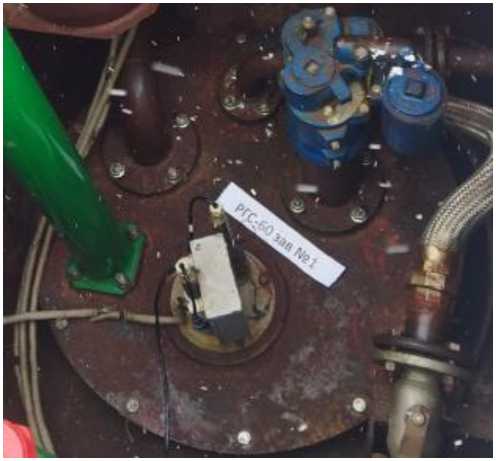

Рисунок 3 - Горловина резервуара РГС-60 зав.№ 1

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-30

РГС-60

Номинальная вместимость, м3

30

60

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-30

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-60

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования

к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 4

Регистрационный № 92747-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-50 с заводскими номерами 1, 3, 4, РГС-60 с заводским номером 2.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-50 с заводскими номерами 1, 3, 4, РГС-60 с заводским номером 2 расположены на территории АЗС №218, ООО «ТАИФ-НК АЗС» по адресу: 423897, Республика Татарстан, Тукаевский р-н, д. Калинино, тер ПК имени Калинина.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 1 - Эскиз общего вида резервуаров РГС

•л

Рисунок 2 - Горловины резервуаров РГС-50 зав.№№ 1, 3, 4

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 3 - Горловина резервуара РГС-60 зав.№ 2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-50

РГС-60

Номинальная вместимость, м3

50

60

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-60

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 5

Регистрационный № 92748-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-1000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку типографским способом в паспорт.

Резервуары РВС-1000 с заводскими

№№ 1, 2,

3, 7

ООО «РН-Краснодарнефтегаз», УНП-3, УПН «Новоукраинская».

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров и замерных люков представлен на рисунке 1-4.

резервуара и

расположены:

Место нанесения

заводского номера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

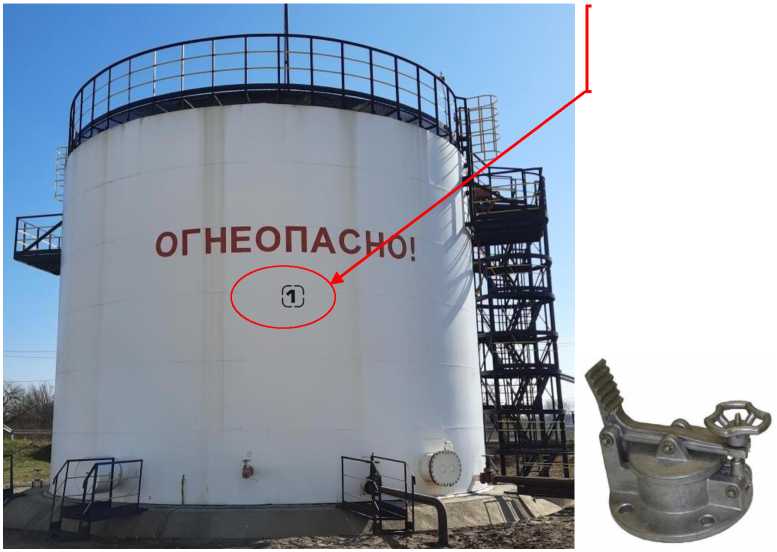

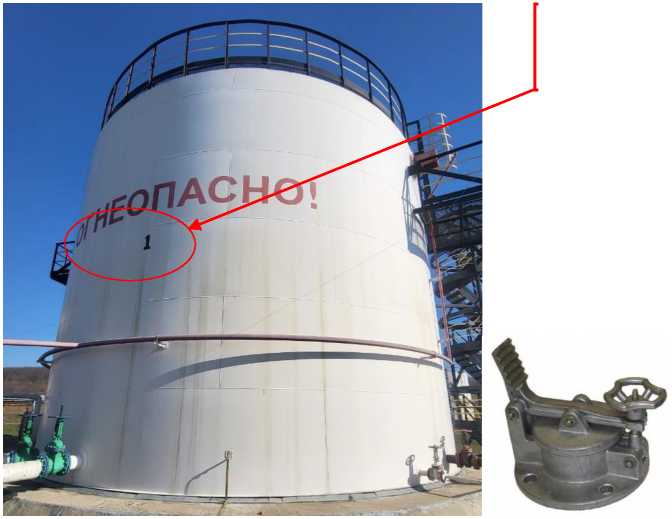

Рисунок 1 - Общий вид резервуара и замерного люка РВС-1000 зав. № 1

Место нанесения

заводского номера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

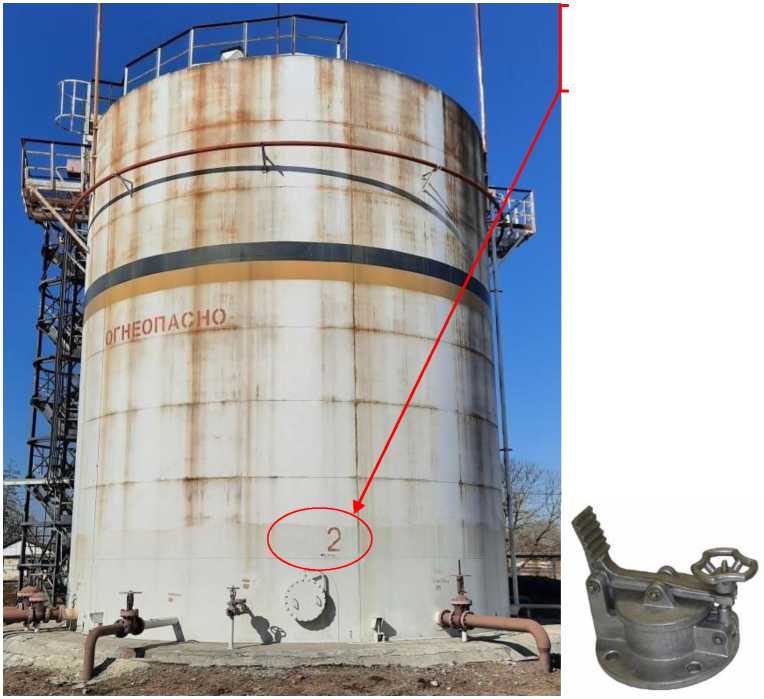

Рисунок 2 - Общий вид резервуара и замерного люка РВС-1000 зав. № 2

Место нанесения

заводского номера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 3 - Общий вид резервуара и замерного люка РВС-1000 зав. № 3

Место нанесения

заводского номера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

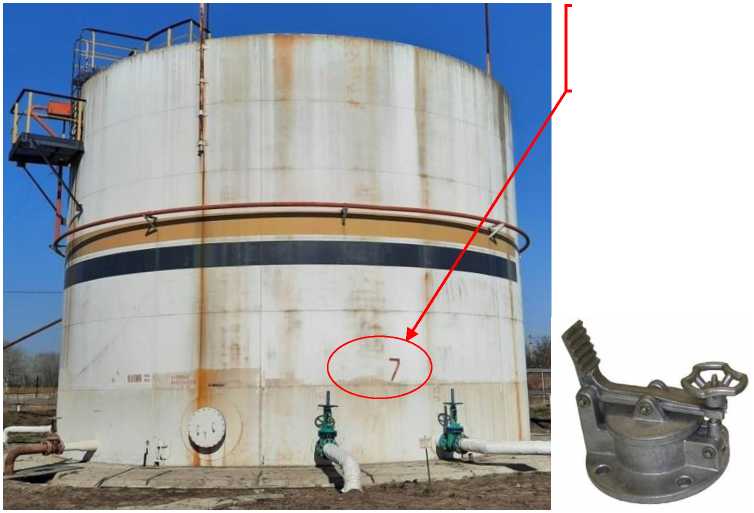

Рисунок 4 - Общий вид резервуара и замерного люка РВС-1000 зав. № 7

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

1000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,20

Таблица 2 - Основные технические

Наименование характеристики

Значение

Средний срок службы, лет, не менее

30

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-1000

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «РН-Краснодарнефтегаз»

(ООО «РН-Краснодарнефтегаз»)

ИНН 2309095298

Юридический адрес: 350000, г. Краснодар, ул. Кубанская Набережная, д. 47

Изготовитель

Общество с ограниченной ответственностью    «РН-Краснодарнефтегаз»

(ООО «РН-Краснодарнефтегаз»)

ИНН 2309095298

Адрес: 350000, г. Краснодар, ул. Кубанская Набережная, д. 47

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 3

Регистрационный № 92749-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-700

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-700 (далее - резервуар) предназначен для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар РВС-700 с заводским № 1 расположен: ООО «РН-Краснодарнефтегаз», УНП-3, УПН «Зыбза».

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуара и замерного люка представлен на рисунке 1.

Место нанесения заводского номера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара и замерного люка РВС-700 зав.№ 1

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

700

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

±0,20

Таблица 2 - Основные технические

Наименование характеристики

Значение

Средний срок службы, лет, не менее

30

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-700

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «РН-Краснодарнефтегаз»

(ООО «РН-Краснодарнефтегаз»)

ИНН 2309095298

Юридический адрес: 350000, г. Краснодар, ул. Кубанская Набережная, д. 47

Изготовитель

Общество с ограниченной ответственностью    «РН-Краснодарнефтегаз»

(ООО «РН-Краснодарнефтегаз»)

ИНН 2309095298

Адрес: 350000, г. Краснодар, ул. Кубанская Набережная, д. 47

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 5

Регистрационный № 92750-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3

Назначение средства измерений

Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

ППЦ изготовлены в следующих модификациях: PT44/3-40,9 и PT44/3-41.

Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.

ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

В верхней части каждой секции ППЦ приварена заливная горловина с установленным В каждой секции смонтированы донные клапаны для слива

указателем уровня налива. нефтепродуктов самотеком.

Технологическое нефтепродуктов и включает горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

Общий вид ППЦ THOMPSON CARMICHAEL PT44/3 мод. PT44/3-40,9 № Т 9965 2171 и мод. PT44/3-41 зав. № 1998 представлены на рисунках 1-4.

оборудование предназначено для операций налива-слива в себя: заливную горловину с указателем уровня налива, крышку

зав.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

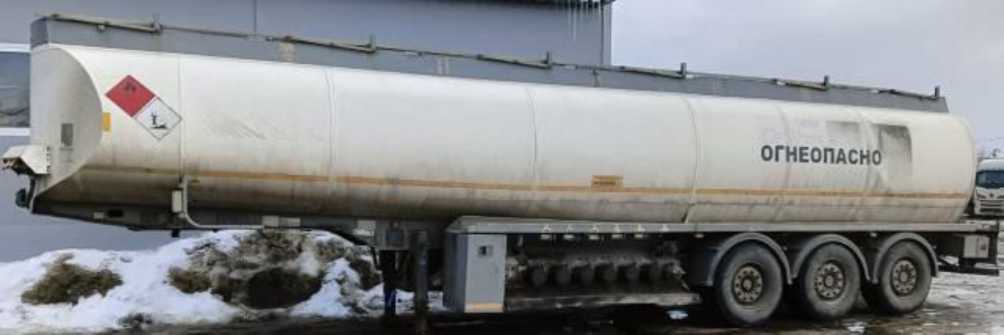

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ THOMPSON CARMICHAEL

PT44/3 мод. PT44/3-40,9 зав. № Т 9965 2171

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

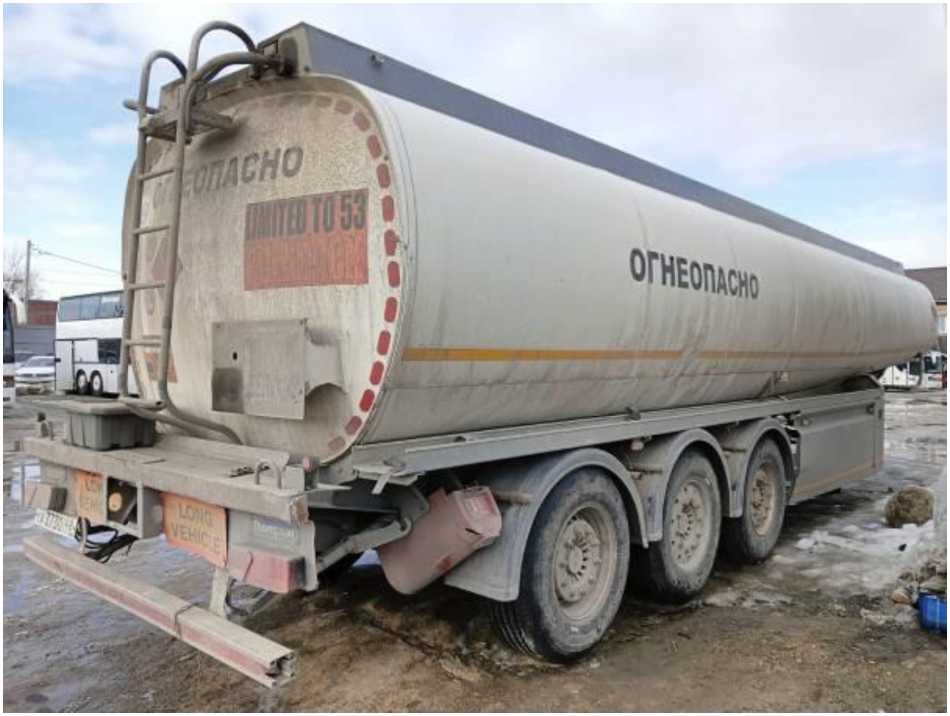

Рисунок 2 - Общий вид полуприцепа-цистерны ППЦ THOMPSON CARMICHAEL

PT44/3 мод. PT44/3-41 зав. № 1998

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

г " г-

nrtichael

BRIDGE RD TON WV14 8NP ST MIDLANDS England OISO2 353141 0lSff2405509

LI [MODEL No SERIAL No      fL

MANUF. DATE MAX GROSS WT KG MAX GROSS WT IN GT. BRITAIN KG MAX IMPOSED LOAD NUMBER OF AXLES * MAX AXLE LOAD KG MAX AXLE LOAD IN GT. BRITAIN KG

■ * i

В..*"****

Кзгим Е

Рисунок 3 - Общий вид маркировочной таблички ППЦ THOMPSON CARMICHAEL

PT44/3 мод. PT44/3-40,9 зав. № Т 9965 2171

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

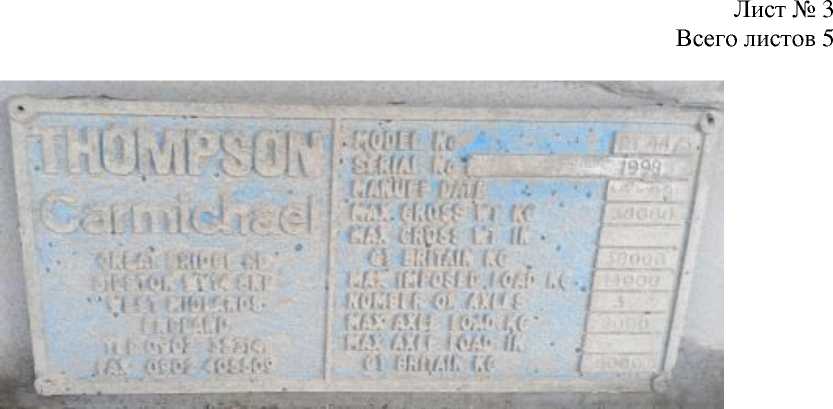

Рисунок 4 - Общий вид маркировочной таблички ППЦ THOMPSON CARMICHAEL

PT44/3 мод. PT44/3-41 зав. № 1998

Схема пломбировки для защиты от несанкционированного изменения положения

уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5:

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики

Значение

Модификация

PT44/3-40,9

PT44/3-41

Номинальная вместимость, дм3

40900

41000

Вместимость 1 секции, дм3

7400

7500

Вместимость 2 секции, дм3

7740

7500

Вместимость 3 секции, дм3

7000

7500

Вместимость 4 секции, дм3

5900

6000

Вместимость 5 секции, дм3

5900

5000

Вместимость 6 секции, дм3

7000

7500

Количество секций, шт.

6

Пределы    допускаемой    относительной

погрешности определения вместимости, %

±0,4

Наименование характеристики

Значение

Модификация

PT44/3-40,9         PT44/3-41

Разность    между    номинальной    и

действительной вместимостью, %, не более

±1,5

Снаряженная масса, кг, не более

8000

Габаритные размеры, мм, не более

  • - длина

  • - ширина

  • - высота

14600

2500

3400

Температура окружающей среды при эксплуатации,°С

от - 40 до + 45

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность

№ п/п

Наименование

Обозначение

Количество

1

Полуприцеп-цистерна

THOMPSON CARMICHAEL PT44/3

1 шт.

2

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений приведены в паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL PT44/3», раздел 8.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

THOMPSON CARMICHAEL, Великобритания

Юридический адрес: England, West Midlands Bilston, WV14 8NP

Изготовитель

THOMPSON CARMICHAEL, Великобритания

Юридический адрес: England, West Midlands Bilston, WV14 8NP

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных № RA.RU.312275.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 5

Регистрационный № 92751-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Флюксметры PROGRESS-LZ

Назначение средства измерений

Флюксметры PROGRESS-LZ (далее - флюксметры) предназначены для измерений магнитного потока.

Описание средства измерений

Принцип действия флюксметров основан на интегрировании ЭДС самоиндукции, которая наводится в катушке (измерительной катушке, кольцах Гельмгольца и др.), подключенной к флюксметру, при изменении в ней магнитного потока, сцепляющегося с витками катушки. Флюксметры имеют точный интегратор с высокой чувствительностью и низким уровнем дрейфа.

Конструктивно флюксметры выполнены в виде единого электронного блока с фронтальной клавиатурой и LCD дисплеем, которые обеспечивают управление флюксметром и считывание данных. На буквенно-цифровой дисплей выводятся текстовые сообщения для оператора.

Флюксметры могут подключаться к компьютеру через интерфейс RS 232.

Индикация результата измерений возможна по выбору пользователя в веберах (Wb), вольт-секундах (Vs).

Флюксметры выпускаются в двух модификациях - PROGRESS-LZ-820 и PROGRESS-LZ-840, отличающихся метрологическими характеристиками.

Корпус флюксметров изготовлен из металла и окрашивается в цвет, определяемый изготовителем.

Нанесение знака поверки на флюксметры не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения и обозначение модификации нанесены на информационную табличку (шильдик), расположенную на задней панели флюксметра, методом наклейки.

Общий вид флюксметров представлен на рисунке 1. Вид таблички (шильдика) приведен на рисунке 2.

Пломбирование флюксметров не предусмотрено.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

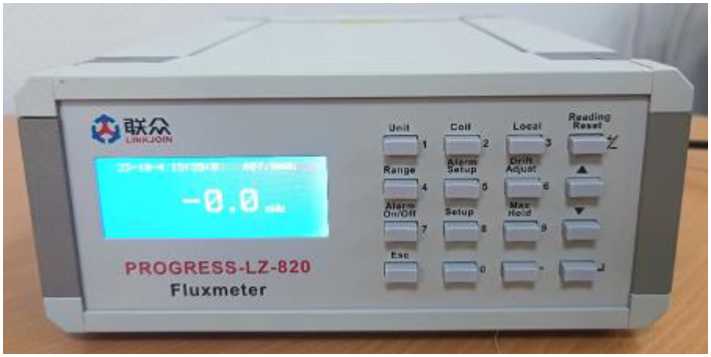

а) PROGRESS-LZ-820

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

б) PROGRESS-LZ-840

Рисунок 1 - Общий вид флюксметров

Место нанесения серийного номера

Title: Fluxmeter Model: PROGRESS-LZ-840 S/N:   DB20220607X45 HUNAN LINKJOIN TECHNOLOGY СО.. LTD.

Рисунок 2 - Общий вид информационной таблички (шильдика) с обозначением модификации и серийным номером

Программное обеспечение

Программное обеспечение (ПО) флюксметров предназначено для полного управления флюксметрами, начиная с настройки контрастности дисплея, вывода информации о приборе (изготовитель, тип, серийный номер, номер ПО), управления режимами работы и до получения результатов измерения и их передачи на внешнее устройство через порт RS232. ПО флюксметров - встроенное, загружается при изготовлении флюксметров изготовителем. В процессе эксплуатации изменение ПО невозможно.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1 -

(данные) ПО

икационные

Идентификационные данные (признаки)

Значение для модификации

Идентификационное наименование ПО

PROGRESS-LZ-820

PROGRESS-LZ-840

Номер версии (идентификационный номер)

не ниже

не ниже

ПО

02020007016-003-008

02019 007 030-005-006

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение для модификации

PROGRESS-LZ-820

PROGRESS-LZ-840

Диапазоны показаний магнитного потока, мВб

  • - в режиме DC

  • - в режиме АС при частоте от 2 Гц до 50 кГц

от 0 до 400

от 0 до 400

от 0 до 40

Пределы измерений, мВб

  • - в режиме DC

  • - в режиме АС при частоте 50 Гц

0,4; 4; 40; 400

0,4; 4; 40; 400

0,04; 0,4; 4; 40

Диапазоны измерений магнитного потока, мВб

  • - в режиме DC

  • - в режиме АС при частоте 50 Гц

от 0,01 до 100

от 0,01 до 100

от 0,01 до 40

Пределы допускаемой относительной погрешности измерений магнитного потока в режиме DC, %

  • -  в поддиапазоне от 0,01 до 0,4 мВб включ.;

  • -  в поддиапазоне св. 0,4 до 4 мВб включ.;

  • -  в поддиапазоне св. 4 до 100 мВб

± (2 + 0,3^(Фпр / Фи - 1)) ± (0,6 + 0,1-(Фпр / Фи - 1)) ± (0,5 + 0,05^(Фпр / Фи - 1))

Пределы    допускаемой    относительной

погрешности измерений магнитного потока в режиме АС при частоте 50 Гц, %

± (3 + 0,1^(Фпр / Фи -

1))

Дрейф показаний (постоянный ток), Вб/с, не более

±10^10-6

где - верхний предел измерений, мВб.

и - значение измеряемой величины, мВб.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- ширина

240

- высота

106

- длина

345

Масса, кг, не более

5,5

Параметры электрического питания: - напряжение переменного тока, В

220 ± 11

- частота переменного тока, Гц

50 ± 0,5

Условия эксплуатации:

- температура окружающей среды, °С

от + 15 до + 30

- относительная влажность, %, не более

75

Знак утверждения типа

наносится на титульный лист руководства пользователя типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Флюксметр

PROGRESS LZ

1 шт.

Руководство пользователя

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в главе 5 «Эксплуатация» документа «Флюксметр PROGRESS-LZ-820. Руководство пользователя»; главе 4 «Эксплуатация» документа «Флюксметр PROGRESS-LZ-840. Руководство пользователя».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;

Техническая документация HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай.

Правообладатель

HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай

Аgрес:5F, Carve Out Building, Economic Development Zone, Loudi, Hunan Province, Китай

Изготовитель

HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай

Аgрес:5F, Carve Out Building, Economic Development Zone, Loudi, Hunan Province, Китай

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 5

Регистрационный № 92752-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тесламетры PROGRESS LZ-680

Назначение средства измерений

Тесламетры PROGRESS LZ-680 (далее - тесламетры) предназначены для измерений магнитной индукции и напряженности постоянных магнитных полей, среднеквадратических значений магнитной индукции и напряженности переменных магнитных полей.

Описание средства измерений

Принцип действия тесламетров основан на измерении магнитной индукции и напряженности постоянных магнитных полей (режим DC), среднеквадратических значений магнитной индукции и напряженности переменных магнитных полей (режим AC) с помощью первичного измерительного преобразователя Холла.

Конструктивно тесламетры состоят из электронного блока, измерительных зондов двух типов: «поперечный» (с плоской рабочей частью) и «осевой» (с цилиндрической рабочей частью). Фронтальная клавиатура и LCD дисплей обеспечивают управление тесламетром и считывание данных. На буквенно-цифровой дисплей выводятся текстовые сообщения для оператора. Тесламетры могут работать автономно или быть подключены к ПК через USB.

Корпус тесламетра выполнен из металла с пластиковыми вставками и окрашен в цвет, определяемый изготовителем. Каждый измерительный зонд помещен в прозрачный корпус, защищающий от механических повреждений.

Индикация результатов измерений производится в единицах:

  • - магнитной индукции: мТл (Тл), Гс (кГс);

  • - напряженности магнитного поля: кА/м (МА/м), Э (кЭ).

Нанесение знака поверки на тесламетры не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения, обеспечивающий идентификацию тесламетра, наносится на верхнюю сторону корпуса тесламетра в виде наклейки. На прозрачный корпус каждого измерительного зонда в виде буквенно-цифрового обозначения нанесен серийный номер в виде наклейки.

Общий вид тесламетров с указанием места нанесения серийного номера представлен на рисунке 1, измерительных зондов с преобразователями Холла - на рисунке 2.

Пломбирование тесламетров не предусмотрено.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

(а)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

(б)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Место нанесения серийного номера

(в)

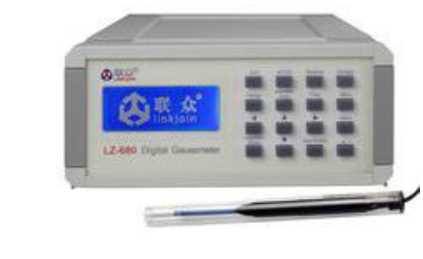

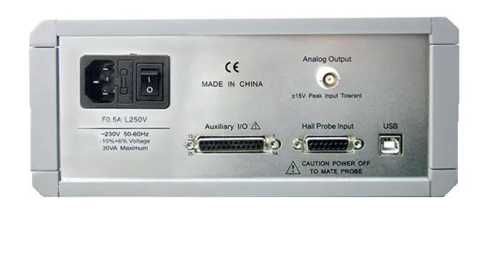

Рисунок 1 - Общий вид тесламетров с зондами

(а - вид спереди, б - вид сзади, в - место нанесения серийного номера)

Место нанесения серийного номера

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

(а)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

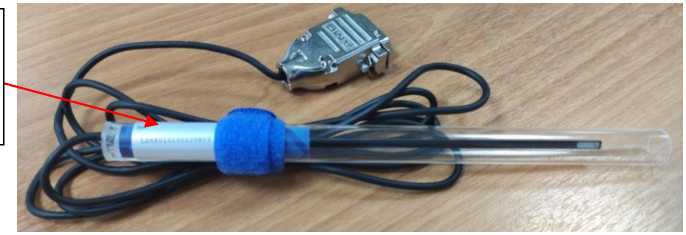

Рисунок 2 - Общий вид измерительных зондов (а - поперечный, б - осевой)

Г;

- __

дг- - —-     _-

(б)

Программное обеспечение

Программное обеспечение (ПО) тесламетра предназначено для управления режимами работы, выбора основных настроек, и отображения результатов на дисплее.

ПО тесламетров - встроенное, загружается при изготовлении тесламетров изготовителем. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

икационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер ПО)

не ниже V2.2

Цифровой идентификатор ПО

-

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний:

  • - магнитной индукции постоянного магнитного поля, мТл

  • - магнитной индукции переменного магнитного поля, мТл

  • - напряженности постоянного магнитного поля, кА/м

  • - напряженности переменного магнитного поля, кА/м

от 0 до 3000 от 0 до 300 от 0 до 2400

от 0 до 240

Диапазон измерений магнитной индукции постоянного магнитного поля (режим DC), мТл:

  • - измерительный зонд «поперечный»

  • - измерительный зонд «осевой»

от 1 до 2500

от 1 до 200

Диапазон   измерений   среднеквадратических   значений

магнитной индукции переменного магнитного поля (режим AC), мТл

от 1 до 200

Диапазон измерений напряженности постоянного магнитного поля (режим DC), кА/м

  • - измерительный зонд «поперечный»

  • - измерительный зонд «осевой»

от 0,8 до 2000

от 0,8 до 160

Диапазон измерений напряженности переменного магнитного поля (режим АС), кА/м

от 0,8 до 160

Пределы допускаемой относительной погрешности измерений магнитной индукции и напряженности постоянного магнитного поля, %:

  • - в поддиапазоне от 1 до 50 мТл включ.;

от 0,8 до 40 кА/м включ.;

  • - в поддиапазоне св. 50 до 2500 мТл;

св. 40 до 2000 кА/м

± (3+0,05-(Впи-1))

± 2,0

Пределы допускаемой относительной погрешности измерений среднеквадратических значений магнитной индукции и напряженности переменного магнитного поля, %

± (5+0,4-(Впи-1))

где Вп - верхний предел измерений, мТл (кА/м); Ви - значение измеряемой величины, мТл (кА/м)

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Пределы измерений магнитной индукции постоянного магнитного поля, мТл

300; 3000

Пределы измерений магнитной индукции переменного магнитного поля, мТл

30; 300

Пределы измерений напряженности постоянного магнитного поля, кА/м

240;2400

Пределы измерений напряженности переменного магнитного поля, кА/м

24; 240

Габаритные размеры электронного блока, мм, не более - длина

335

- ширина

240

- высота

105

Масса электронного блока, кг, не более

5,5

Условия эксплуатации:

- температура окружающей среды, °С

от + 15 до + 25

- относительная влажность, %, не более

75

Параметры электрического питания:

- напряжение, В

220±11

- частота, Гц

50±0,5

Знак утверждения типа

наносится на титульный лист руководства пользователя типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тесламетр в составе:

PROGRESS

LZ-680

1 шт.

- электронный блок

-

1 шт.

- измерительный зонд («поперечный»)

-

1 шт.

- измерительный зонд («осевой»)*

-

1 шт.

Руководство пользователя

-

1 экз.

Методика поверки

-

1 экз.

* - поставляется по требованию заказчика

Сведения о методиках (методах) измерений

приведены в разделе 2 «Работа» документа «Тесламетр PROGRESS-LZ-680. Руководство пользователя».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;

Техническая документация HUNAN LINKJOIN TECHNOLOGY CO., LTD.

Правообладатель

HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай

Юридический адрес: 5F, Carve Out Building, Economic & Technological Development Zone, Loudi, Hunan, Китай

Изготовитель

HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай

Юридический адрес: 5F, Carve Out Building, Economic & Technological Development Zone, Loudi, Hunan, Китай

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 5

Регистрационный № 92753-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров электробезопасности Bender

Назначение средства измерений

Измерители параметров электробезопасности Bender (далее - измерители) предназначены для измерений напряжения и силы переменного тока, измерений тока утечки, измерений электрического сопротивления изоляции, электрического сопротивления.

Описание средства измерений

Принцип работы измерителей основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (далее - АЦП), с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображением результатов на жидкокристаллическом дисплее.

Конструктивно измерители выполнены в пластиковом корпусе и помещены в защитный тканевый чехол, представляют собой портативные электроизмерительные приборы, предназначенные для контроля электрической безопасности медицинских приборов и оборудования.

На лицевой панели измерителей расположены: жидкокристаллический дисплей, измерительные гнезда. На верхней боковой панели измерителей расположены: разъем напряжения питания, разъемы интерфейсов связи, тумблер включения.

К измерителям данного типа относятся измерители параметров электробезопасности Bender с серийными номерами 1606513705, 1605511355.

Серийный номер нанесен на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на измерители не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Место нанесения знака утверждения типа

Место нанесения серийного номера

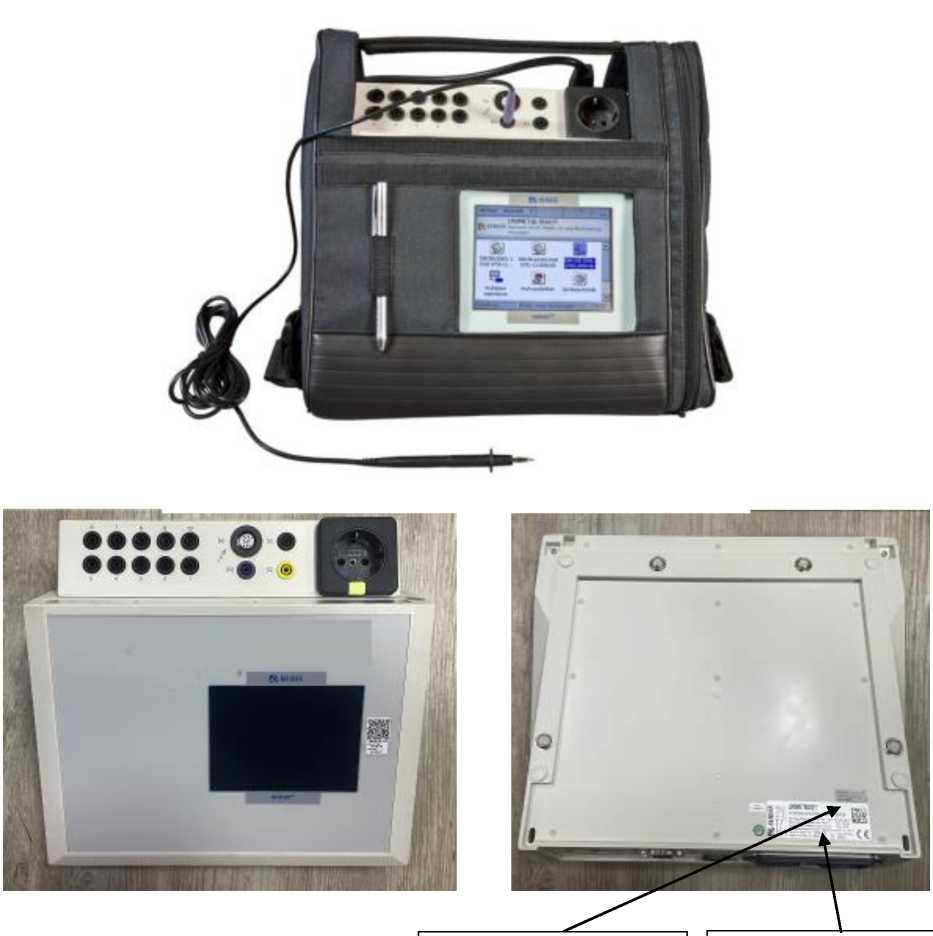

Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей является встроенным.

Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики измерителей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО измерителей приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

4.2.0

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений воспроизведенных значений напряжения переменного тока при частоте 50 Гц, В

от 90 до 264

Пределы допускаемой абсолютной погрешности измерений воспроизведенных значений напряжения переменного тока при частоте 50 Гц, В

±(0,025^Хи + 3)

Диапазоны измерений силы переменного тока на нагрузке при частоте 50 Гц, А

от 0,005 до 16,000

Пределы допускаемой абсолютной погрешности измерений силы переменного тока на нагрузке при частоте 50 Гц, А

±(0,025^Хи + 0,003)

Диапазон измерений электрического сопротивления изоляции, МОм

от 0,01 до 199,99

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления изоляции, МОм

±(0,05^Хи + 0,02)

Диапазон измерений электрического сопротивления переменному току, Ом

от 0,001 до 29,999

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления переменному току, Ом:

  • - в диапазоне от 0,001 до 1,000 Ом

  • - в диапазоне от 1,001 до 29,999 Ом

±(0,025^Хи + 0,005) ±(0,05^Хи + 0,005)

Диапазоны измерений силы переменного тока при частоте 50 Гц (тока утечки), мА

от 0,001 до 19,999

Пределы допускаемой абсолютной погрешности измерений силы переменного тока при частоте 50 Гц (тока утечки), мА:

  • - в диапазоне от 0,001 до 10,000 мА

  • - в диапазоне от 10,001 до 19,999 мА

±(0,05^Хи + 0,005) ±(0,1-Хи + 0,005)

Примечание - Хи - измеренное значение измеряемой физической величины.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- номинальное напряжение переменного тока, В

230

- номинальная частота переменного тока, Гц

50

Потребляемая мощность, В^А, не более

80

Габаритные размеры (высота^длина^ширина), мм, не более

124x272x168

Масса, кг, не более

3,5

Рабочие условия измерений:

- температура окружающей среды, °С

от +10 до +30

- относительная влажность, %

от 30 до 80

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку измерителя любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Измеритель параметров электробезопасности

Bender

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Испытание и измерение» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Правообладатель

Bender GmbH & Co. KG, Германия

Адрес юридического лица: Postfach 1161, 35301 Grunberg, Deutschland

Изготовитель

Bender GmbH & Co. KG, Германия

Адрес юридического лица: Postfach 1161, 35301 Grunberg, Deutschland

Адрес места осуществления деятельности: Londorfer Str. 65, 35305 Grunberg,

Deutschland

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

центр

округ

д. 60,

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »            2024 г. №   1_'7

Лист № 1

Всего листов 12

Регистрационный № 92754-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений параметров технологического оборудования 373ИК61

Назначение средства измерений

Система измерений параметров технологического оборудования 373ИК61 (далее -система) предназначена для измерений напряжения постоянного и переменного тока, силы постоянного тока, относительного напряжения, заряда, а также для регистрации, контроля и отображения результатов измерений и расчётных величин.

Описание средства измерений

Конструктивно система выполнена в виде совокупности компонентов (шкафов, комплексов, модулей, блоков), каждый из которых выполняет одну из функций, предусмотренных процессом измерений. Компоненты системы расположены в комплексах сбора информации, измерений и регистрации и комплексе обработки информации и управления.

Принцип действия системы основан на приёме от первичных преобразователей (ПП), не входящих в ее состав, сигналов о значениях измеряемых (контролируемых) параметров, их преобразовании (при необходимости) в унифицированные сигналы, преобразовании этих сигналов в цифровой код, передаче преобразованных сигналов посредством сети Ehternet на рабочие станции обработки информации и отображения измеряемых (контролируемых) параметров в виде цифровых значений физических величин измеряемых параметров в единицах измерения.

Комплекс сбора информации предназначен для коммутации выходных сигналов ПП на входы измерительных каналов (ИК) системы и состоит из шкафов соединительных ШС. Выходные сигналы ПП виброускорения коммутируются непосредственно на входы усилителей заряда МР-07.

Комплекс измерений и регистрации (КИР) состоит из шкафов коммутационных измерительных ШКИ, в которых установлены блоки взрывозащиты МЕ-900 с модулями взрывозащиты МЕ-903, МЕ-905, комплексы измерительные малогабаритные MIC-1150 с измерительными модулями MS-142P, MS-304P, комплексы измерений температур MIC-140 и шкафа приборного измерительного, в котором установлен комплекс измерительный магистрально-модульный MIC-236 с измерительными модулями MR-202, блоки взрывозащиты МЕ-900 с модулями взрывозащиты МЕ-903, МЕ-905, модуль синхронизации МЕ-020/220, источник бесперебойного питания. В комплекс КИР входят комплект кабелей и комплект ЗИП. Блоки взрывозащиты МЕ-900 обеспечивают уровень и вид взрывозащиты [Exia] IIC.

Комплекс обработки информации и управления (КОИ) состоит из двух рабочих станций оператора, установленных в пультовой секции.

Соединение аппаратуры между комплексами КИР и КОИ обеспечивается оптоволоконной линией связи.

Функционально в состав системы входят измерительные каналы (ИК):

  • -   ИК напряжения постоянного тока, соответствующего значениям абсолютного статического давления газообразных сред;

  • -   ИК относительного напряжения, соответствующего значениям абсолютного давления газообразных сред;

  • -    ИК напряжения переменного тока, соответствующего значениям акустического давления;

  • -   ИК напряжения постоянного тока, соответствующего значениям температуры поверхности;

  • -   ИК напряжения постоянного тока, соответствующего значениям температуры газа;

  • -    ИК заряда, соответствующего значениям виброускорения;

  • -   ИК напряжения постоянного тока, соответствующего значениям линейного ускорения.

Общий вид пультовой секции приведен на рисунке 1.

Общий вид шкафа приборного измерительного с маркировкой системы, местом нанесения знака утверждения типа и знака поверки приведен на рисунках 2, 3. Общий вид шкафа соединительного ШС приведен на рисунках 4, 5. Общий вид шкафа коммутационного измерительного ШКИ приведен на рисунках 6, 7. Общий вид остальных составных частей системы приведен на рисунках 8 - 11.

Заводской номер в формате трех арабских цифр нанесен на наклейку с заводским знаком методом печати на специальном принтере с ламинированием и расположен в верхней части передней панели шкафа приборного измерительного (рисунок 2).

Содержание заводского знака включает логотип предприятия-изготовителя, наименование, обозначение, заводской номер и год выпуска системы; например, «Система измерений технологических параметров 373ИК61, заводской № 001, год выпуска 2020» (рисунок 12).

Защита от несанкционированного доступа к системе обеспечивается запиранием встроенными замками дверей с передней и задней стороны шкафа приборного (рисунок 13) и запиранием на замок входных дверей помещений, где установлены компоненты системы.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 1 - Пультовая секция. Вид общий

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 3 - Шкаф приборный измерительный. Вид общий вид (дверь открыта)

Рисунок 2 - Шкаф приборный измерительный. Вид общий вид (дверь закрыта)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 4 - Шкаф соединительный ШС. Вид общий (дверь закрыта)

Рисунок 5 - Шкаф соединительный ШС. Вид общий (дверь открыта)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 7 - Шкаф коммутационный измерительный ШКИ.

Вид общий (дверь открыта)

Рисунок 6 - Шкаф коммутационный измерительный ШКИ.

Вид общий (дверь закрыта)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 9 - Рабочая станция оператора. Вид общий

Рисунок 8 - Шкаф коммутационный оптический ШКО. Вид общий (дверь открыта)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

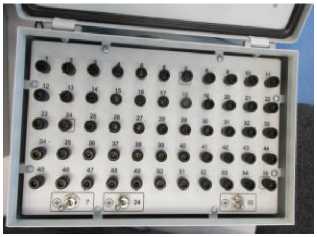

Рисунок 10 - Блок коммутации испытательных сигналов. Вид общий (дверь закрыта)

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 11 - Блок коммутации испытательных сигналов. Вид общий (дверь открыта)

I QWTWt ИММРЙНИИ пб|ян*Ф« пмслоонвеии

&ПИНСЮ»1Г1ОО.Ггт

звя.ГгЛт rEOBbTfoa^L

Каыпгвкс HSMaftfrtHH к ир^стр^цни

БЛИЖ.401201.012.7г7 ШкафлриСфринй измерительиый ЁЛИЖ.423010.аСМ.ОО7

Зав Nt 212167               i«Q

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 13 - Вид замка двери шкафа приборного измерительного

Рисунок 12 - Маркировка системы

Программное обеспечение

Программное обеспечение (ПО) включает общее и функциональное ПО.

В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное ПО представлено программой управления комплексом MIC «Recorder».

В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.

Таблица 1-

ПО

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

scales.dll

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.8

Цифровой идентификатор ПО

24CBC163

Алгоритм вычисления идентификатора ПО

CRC32 по IEEE 1059-1993

Метрологические и технические характеристики

Метрологические характеристики (МХ) системы приведены в таблице 2.

Таблица 2 -

системы

Наименование характеристики

Значение

ИК напряжения постоянного тока, соответствующего значениям абсолютного статического давления газообразных сред

Диапазон    измерений    напряжения    постоянного    тока,

(соответствующий диапазону значений абсолютного статического давления в диапазоне преобразований ПП типа DMP 331-2501 от 0 до 250 кПа), В

от 0 до 10

Пределы допускаемой приведенной к верхнему пределу измерений (к ВП) погрешности измерений напряжения постоянного тока, %

±1,5

Количество ИК (Параметры ДС-17, ДС-18, ДС-34, ДС-36, ДС-37, ДС-39, ДС-40, ДС-41, ДС-44, ДС-53, ДС-54А, ДС-55А, ДС-68, ДС-68А, ДС-68Б, ДС-70, ДС-71, ДС-71А, ДС-73, ДС-73А)

20

Диапазон    измерений    напряжения    постоянного    тока,

(соответствующий диапазону значений абсолютного статического давления в диапазоне преобразований ПП типа DMP 331-2502 от 0 до 2,5 МПа), В

от 0 до 10

Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, %

±1,5

Количество ИК (Параметры ДС1, ДС2, ДС-3, ДС-4, ДС-27, ДС-27А, ДС-28, ДС-29, ДС-29А, ДС-30, ДС-31, ДС-32)

12

Диапазон    измерений    напряжения    постоянного    тока

(соответствующий диапазону значений абсолютного статического давления в диапазоне преобразований ПП типа DMP 331-4001 от 0 до 0,4 МПа), В

от 0 до 10

Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, %

±1,5

Количество ИК (Параметры ДС5, ДС6, ДС-9, ДС-10, ДС-10А, ДС-12, ДС-12А, ДС-12Б, ДС-13, ДС-14, ДС-15, ДС-16, ДС-16А, ДС-19, ДС-21, ДС-33, ДС-38, ДС-35, ДС-49, ДС-50, ДС-51, ДС-53А, ДС-53Б, ДС-54, ДС-54Б, ДС-55, ДС-56, ДС-57, ДС-58, ДС-66, ДС-66А, ДС-66Б, ДС-66В, ДС-67, ДС-67А, ДС-67Б, ДС-67В)

37

ИК относительного напряжения, соответствующего значениям абсолютного давления газообразных сред

Диапазон измерений относительного напряжения (соответствующий диапазону значений абсолютного давления в диапазоне преобразований ПП типа ДАВ 068-03 от 0 до 250 кПа), мВ/В

от 0 до 1,35

Пределы допускаемой приведенной к ВП погрешности измерений относительного напряжения, %

±1,5

Количество ИК (Параметры УВД-5, УВД-6, УВД-9, УВД-10, УВД-12, УВД-13, УВД-14, УВД-15, УВД-16, УВД-18, УВД-19, УВД-54, УВД-55)

13

Диапазон измерений относительного напряжения (соответствующий диапазону значений абсолютного давления в диапазоне преобразований ПП типа ДАВ 068-04 от 0 до 0,5 МПа), мВ/В

от 0 до 1,35

таблицы 2

Наименование характеристики

Значение

Пределы допускаемой приведенной к ВП погрешности измерений относительного напряжения, %

±1,5

Количество ИК (Параметры УВД-27, УВД-27А, УВД-28, УВД-29, УВД-29А, УВД-30, УВД-31, УВД-40, УВД-50, УВД-53)

10

ИК напряжения переменного тока, соответствующего значениям акустического давления

Диапазон    измерений    напряжения    переменного    тока

(соответствующий диапазону значений акустического давления от 35,56 до 35480 Па (от 125 до 185 дБ) на частоте 1000 Гц в диапазоне преобразований ПП типа ДХС-514-02), В

от 0,004 до 3,912

Пределы допускаемой приведенной к ВП погрешности измерений напряжения переменного тока, %

±1,5

Неравномерность   амплитудно-частотной   характеристики   в

диапазоне частот от 32 до 8000 Гц, дБ

±0,015

Количество ИК (Параметры ПД-1, ИД-2, ИД-3, ИД-4, ПД-5, ИД-6, ПД-9, ПД-10, ПД-12, ПД-13, ПД-14, ПД-15, ПД-16, ПД-18, ПД-19, ПД-40, ПД-50, ПД-53, ПД-66А, ПД-66Б, ПД-67А, ПД-67Б, ПД-69, ПД-69А, ПД-72, ПД-72А)

26

ИК напряжения постоянного тока, соответствующего значениям температуры поверхности

Диапазон    измерений    напряжения    постоянного    тока

(соответствующий диапазону значений температуры поверхности конструкции в диапазоне преобразований ПП типа ТХА (K) от 0 °С до 1100 °С), мВ

от 0 до 45,12

Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, %

±1,5

Количество ИК (Параметры ТП1-1, ТП1-2, ТП1-3, ТП1-4, ТП1-5, ТП1-6, ТП1-9, ТП1-10А, ТП1-33, ТП1-34, ТП1-12, ТП1-13, ТП1-14, ТП1-15, ТП1-16А, ТП1-17, ТП1-18, ТП1-19, ТП1-21, ТП1-27, ТП1-27А, ТП1-28, ТП1-29, ТП1-29А, ТП1-30, ТП1-31, ТП1-32, ТП1-36, ТП1-37, ТП1-38, ТП1-39, ТП1-35, ТП1-40, ТП1-49, ТП1-50, ТП1-51, ТП1-53, ТП1-53А, ТП1-53Б, ТП1-54, ТП1-54Б, ТП1-55, ТП1-56, ТП1-57, ТП1-66, ТП1-66А, ТП1-67, ТП1-67А, ТП1-58, ТП1-66Б, ТП1-66В, ТП1-67Б, ТП1-67В)

53

Диапазон    измерений    напряжения    постоянного    тока

(соответствующий диапазону значений температуры поверхности конструкции в диапазоне преобразований ПП типа ТХК (L) от 0 °С до 600 °С), мВ

от 0 до 49,11

Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, %

±1,5

Количество ИК (Параметры ТП2-1, ТП2-2, ТП2-3, ТП2-4, ТП2-5, ТП2-6, ТП2-9, ТП2-10А, ТП2-33, ТП2-34, ТП2-12, ТП2-13, ТП2-14, ТП2-15,   ТП2-16А,   ТП2-17,   ТП2-18,   ТП2-19,   ТП2-21,

ТП2-27, ТП2-27А, ТП2-28, ТП2-29, ТП2-29А, ТП2-30, ТП2-31, ТП2-32, ТП2-36, ТП2-37, ТП2-38, ТП2-39, ТП2-35, ТП2-40, ТП2-49, ТП2-50, ТП2-51, ТП2-53, ТП2-53А, ТП2-53Б, ТП2-54, ТП2-54Б, ТП2-55,ТП2-56, ТП2-57, ТП2-66, ТП2-66А, ТП2-67, ТП2-67А, ТП2-58, ТП2-66Б, ТП2-66ВТП2-67Б, ТП2-67В)

53

таблицы 2

Наименование характеристики

Значение

ИК напряжения постоянного тока, соответствующего значениям температуры газа

Диапазон    измерений    напряжения    постоянного    тока,

(соответствующий диапазону значений температуры газообразных сред в диапазоне преобразований ПП типа ТВР (А-1) от 600 °С до 1800 °С), мВ

от 9,61 до 27,0

Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, %

±1,5

Количество ИК (Параметры ТГ1-33, ТГ1-34, ТГ1-16А, ТГ1-17, ТГ1-21, ТГ1-27, ТГ1-27А, ТГ1-28, ТГ1-29, ТГ1-29А, ТГ1-30, ТГ1-31, ТГ1-32, ТГ1-36, ТГ1-37, ТГ1-38, ТГ1-39, ТГ1-35, ТГ1-40, ТГ1-49, ТГ1-51, ТГ1-53А, ТГ1-53Б, ТГ1-54, ТГ1-54Б, ТГ1-55, ТГ1-68, ТГ1-68А, ТГ1-70, ТГ1-71, ТГ1-73, ТГ1-68Б, ТГ1-71А, ТГ1-73А, ТГ2-33, ТГ2-34, ТГ2-16А, ТГ2-17, ТГ2-21, ТГ2-27, ТГ2-27А, ТГ2-28, ТГ2-29, ТГ2-29А, ТГ2-30, ТГ2-31, ТГ2-32, ТГ2-36, ТГ2-37, ТГ2-38, ТГ2-39, ТГ2-35, ТГ2-40, ТГ2-49, ТГ2-51, ТГ2-53А, ТГ2-53Б, ТГ2-54, ТГ2-54Б, ТГ2-55, ТГ2-56, ТГ2-57, ТГ2-66, ТГ2-66А, ТГ2-67, ТГ2-67А, ТГ2-58, ТГ2-66Б, ТГ2-66В, ТГ2-67Б, ТГ2-67В)

71

ИК заряда, соответствующего значениям виброускорения

Диапазон измерений заряда (соответствующий диапазону значений виброускорения в диапазоне преобразований ПП типа АНС-114-04 от 0 до 120 м/с^), пКл

от 0 до 7200

Пределы допускаемой приведенной к ВП погрешности измерений величины заряда, %

±1,5

Количество ИК (Параметры: ВВУ118С, ВВУ119С, ГВУ119П, ВВУ123С, ВВУ123П, ГВУ123С, ВВУ134С, ВВУ145С, ВВУ145П, ГВУ145С, ВВУ157С, ГВУ157С)

12

ИК напряжения постоянного тока, соответствующего значениям линейного ускорения

Диапазон    измерений    напряжения    постоянного    тока,

(соответствующий диапазону значений линейных ускорений в диапазоне преобразований ПП типа АЛЕ 049-02 от -22 до +22 м/с^), В

от 0 до 6,0

Пределы допускаемой приведенной к ВП погрешности измерений напряжения постоянного тока, %

±1,5

Количество ИК (Параметры ВЛУ118, ВЛУ119, ВЛУ123, ВЛУ134, ВЛУ145, ВЛУ157)

6

Основные технические характеристики системы приведены в таблице 3.

Таблица 3 - Основные технические

системы

Наименование характеристики

Значение

Напряжение питания сети переменного тока, частотой 50 ± 1 Гц, В

от 207 до 253

Потребляемая мощность, В^А, не более

1200

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +10 до +30

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 87 до 107

Габаритные размеры (ширина х высота х глубина), мм, не более:

- шкаф соединительный ШС1 БЛИЖ.408320.136.154

620x850x320

- шкаф соединительный ШС2 БЛИЖ.408320.136.155

620x850x320

- шкаф соединительный ШС3 БЛИЖ.408320.136.156

620x850x320

- шкаф    коммутационный    измерительный    ШКИ1

БЛИЖ.423819.004.001

850x1250x420

- шкаф    коммутационный    измерительный    ШКИ2

БЛИЖ.423819.004.002

850x1250x420

- шкаф    коммутационный    измерительный    ШКИ3

БЛИЖ.423819.004.003

850x1250x420

- шкаф    коммутационный    измерительный    ШКИ4

БЛИЖ.423819.004.004

850x1250x420

- шкаф    коммутационный    измерительный    ШКИ5

БЛИЖ.423819.004.005

850x1250x420

- шкаф    коммутационный    измерительный    ШКИ6

БЛИЖ.423819.004.006

850x1250x420

- шкаф приборный измерительный БЛИЖ.423819.004.007

820x2050x820

- шкаф коммутации оптический БЛИЖ.408320.136.153-01

380x430x220

- рабочая станция оператора БЛИЖ.401350.014.136

500x90x400

- блок     коммутации     испытательных     сигналов

БЛИЖ.403530.004.004

250х60х400

Суммарная масса системы, кг, не более

900

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю дверь шкафа приборного измерительного.

Комплектность средств измерений

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность

Обозначение

Наименование

Кол-во, шт./экз.

Примеча

ние

БЛИЖ.401201.100.727

Система измерения параметров технологического оборудования 373ИК61 в составе:

1

БЛИЖ.401201.011.727

Комплект сбора информации в составе:

1

БЛИЖ.408320.136.154-

БЛИЖ.408320.136.156

Шкаф соединительный ШС

3

БЛИЖ.402240.021.002

Комплект блоков преобразователей измерительных

73

БЛИЖ.401201.012.727

Комплекс измерений и регистрации в составе:

1

БЛИЖ.423819.004.001-

БЛИЖ.423819.004.006

Шкаф коммутационный измерительный ШКИ в составе:

6

БЛИЖ.424250.020.001

Модуль синхронизации МЕ-020

1

БЛИЖ.421726.900.001

Блок взрывозащиты МЕ-900 с модулями МЕ-903, МЕ-905

34

БЛИЖ. 42 2213.115.001

Комплекс измерительный малогабаритный MIC-1150 с модулями MS-202Р, MS-304Р

6

БЛИЖ.422212.140.001

Комплексы измерений температур

MIC-140-48

6

БЛИЖ.422212.236.001

Комплекс измерительный магистральномодульный MIC-236 с измерительными модулями MR-202

1

БЛИЖ.423819.004.007

Шкаф приборный измерительный

1

БЛИЖ.424250.005.007

Усилитель заряда МР-07

6

БЛИЖ.401201.013.727

Комплекс обработки информации и управления в составе:

1

БЛИЖ.401350.014.136

Рабочая станция оператора

2

БЛИЖ.408320.136.153-01

Шкаф коммутации оптический ШКО

1

БЛИЖ.402490.018.248

Комплект кабелей

1

БЛИЖ.402490.015.046

Комплект ЗИП

1

БЛИЖ.401200.100.727 РЭ

Руководство по эксплуатации

1

БЛИЖ.401200.100.727 ФО

Формуляр

1

Сведения о методиках (методах) измерений

приведены в разделе «Проведение измерений» Руководства по эксплуатации БЛИЖ.401200.100.727 РЭ.

Нормативные документы, устанавливающие требования к системе измерений параметров технологического оборудования 373УК61

ГОСТ Р 8.596-2002. Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Росстандарта от 28 июля 2023 г № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;

Приказ Росстандарта от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц».

Правообладатель

Общество с ограниченной ответственностью «Научно-внедренческий центр «НавгеоТест» (ООО «НВЦ «НавгеоТест»)

ИНН 5029102156

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2 Телефон: +7 (495) 926-07-50

Факс: +7 (495) 586-55-88

E-mail: navgeotest@yandex.ru

Изготовитель

Акционерное общество «Научно-производственный центр «МЕРА»

(АО «НПЦ «МЕРА»)

ИНН 5018085734

Адрес: 141091, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3.

Телефон (факс) +7 (495) 783-71-59; 745-98-93

E-mail: common@nppmera.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-99-79

Факс: (495) 437-56-66

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 8

Регистрационный № 92755-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (АО «ОКБМ Африкантов»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (АО «ОКБМ Африкантов») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АО «Атомэнергопромсбыт» c программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер АО «Атомэнергопромсбыт», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Сервер АО «Атомэнергопромсбыт» осуществляет автоматический обмен (передачу и получение) данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ) и с другими АИИС КУЭ, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, а также с инфраструктурными организациями ОРЭМ, в том числе АО «АТС» и прочими заинтересованными организациями. Обмен данными коммерческого учета электроэнергии осуществляется по электронной почте в виде xml-файлов, в том числе заверенных электронно-цифровой подписью.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера АО «Атомэнергопромсбыт» и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера АО «Атомэнергопромсбыт» с УСВ осуществляется во время сеанса связи. Корректировка часов сервера АО «Атомэнергопромсбыт» производится при расхождении показаний часов сервера АО «Атомэнергопромсбыт» с УСВ не менее ±1 с.

Сравнение показаний часов счетчиков с часами сервера АО «Атомэнергопромсбыт» осуществляется при каждом сеансе связи со счетчиками, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера АО «Атомэнергопромсбыт» более ±1 с.

Журналы событий счетчиков и сервера АО «Атомэнергопромсбыт» отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ АО «Атомэнергопромсбыт» (АО «ОКБМ Африкантов») наносится на этикетку, расположенную на тыльной стороне сервера АО «Атомэнергопромсбыт», типографским способом. Дополнительно заводской номер 20240321 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dU

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм вычисления цифрового идентификатора

ПО

MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав

ИК АИИС КУЭ и их метрологические характеристики

Номер ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид

электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УСВ

Границы допускаемой основной относительной погрешности (±5), %

Границы допускаемой относительной погрешности в рабочих условиях (±5), %

1

2

3

4

5

6

7

8

9

10

1

ПС 110 кВ Волна, ввод 110 кВ Т-1

ТРГ-110

Кл.т. 0,5 150/5 Рег. №

49201-12

Фазы: А; В;

С

НКФ-123 II

Кл.т. 0,2

110000/^3/100/^3

Рег. № 49582-12

Фазы: А; В; С

НКФ-123 II

Кл.т. 0,2

110000/^3/100/^3

Рег. № 49582-12

Фазы: А; В; С

СЭТ-

4ТМ.03М

Кл.т.

0,2S/0,5

Рег. №

36697-12

УСВ-3

Рег. №

64242

16

Сервер АО

«Атомэнергопромсбыт»

Активная

Реактивная

1,0

2,0

2,9

4,6

2

ПС 110 кВ Волна, ввод 110 кВ Т-2

ТРГ-110

Кл.т. 0,5 150/5 Рег. №

49201-12

Фазы: А; В;

С

СЭТ-

4ТМ.03М

Кл.т.

0,2S/0,5

Рег. №

36697-12

Активная

Реактивная

1,0

2,0

2,9

4,6

3

ПС 6 кВ ПС-103, РУ-6 кВ, яч. 14

ТЛО-10

Кл.т. 0,2S

1000/5

Рег. №

25433-06 Фазы: А; С

НТМИ-6

Кл.т. 0,5

6000/100

Рег. № 831-53 Фазы: АВС

СЭТ-

4ТМ.03М

Кл.т.

0,2S/0,5

Рег. №

36697-08

Активная

Реактивная

0,9

1,6

1,6

2,6

Продолжение таблицы 2

1

2

3

4

5

4

ПС 110 кВ Волна, ЗРУ-6 кВ № 1, яч. 4

ТПОЛ-10

Кл.т. 0,5S

1000/5

Рег. № 1261-08

Фазы: А; С

НТМИ-6

Кл.т. 0,5

6000/100

Рег. № 831-53

Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

5

ПС 110 кВ Волна, ЗРУ-6 кВ № 1, яч. 45

ТПЛ-10

Кл.т. 0,5 400/5

Рег. № 1276-59

Фазы: А; С

НТМИ-6

Кл.т. 0,5

6000/100

Рег. № 831-53

Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

6

ПС 110 кВ Волна, ЗРУ-6 кВ № 1, яч. 47

ТПОЛ-10

Кл.т. 0,5 600/5

Рег. № 1261-59

Фазы: А; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

7

ПС 6 кВ ПС-101,

РУ-6 кВ, яч. 15

ТПЛ-10У3

Кл.т. 0,5 150/5

Рег. № 1276-59

Фазы: А; С

НТМИ-6-66

Кл.т. 0,5

6000/100

Рег. № 2611-70

Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

8

ПС 6 кВ ПС-101,

РУ-6 кВ, яч. 18

ТПЛ-10

Кл.т. 0,5 150/5

Рег. № 1276-59

Фазы: А; С

НТМИ-6-66

Кл.т. 0,5

6000/100

Рег. № 2611-70

Фазы: АВС

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

9

ПС 6 кВ ПС-100, РЩ-3 0,4 кВ

П-53, КЛ-0,4 кВ ф. 116

Т-0,66 У3

Кл.т. 0,5S

100/5

Рег. № 71031-18 Фазы: А; В; С

СЭТ-4ТМ.03М.12

Кл.т. 0,2S/0,5

Рег. № 36697-17

6

УСВ-3 Рег. № 64242-16

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях времени UTC(SU)

Сервер АО

«Атомэнергопромсбыт»

8

9

10

Активная

1,1

3,0

Реактивная

2,3

4,7

Активная

1,1

3,0

Реактивная

2,3

4,7

Активная

1,1

3,0

Реактивная

2,3

4,7

Активная

1,1

3,0

Реактивная

2,3

4,7

Активная

1,1

3,0

Реактивная

2,3

4,7

Активная

0,9

2,9

Реактивная

1,9

4,6

относительно шкалы

±5 с

Примечания:

  • 1   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2   Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3   Погрешность в рабочих условиях указана для ИК №№ 3, 4, 9 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном; cos9 = 0,8инд.

  • 4   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера АО «Атомэнергопромсбыт» без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Наименование характеристики

Значение

1

2

Количество ИК

9

Нормальные условия: параметры сети: напряжение, % от ином

от 95 до 105

сила тока, % от 1ном

для ИК №№ 3, 4, 9

от 1 до 120

для остальных ИК

от 5 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: параметры сети: напряжение, % от ином

от 90 до 110

сила тока, % от 1ном

для ИК №№ 3, 4, 9

от 1 до 120

для остальных ИК

от 5 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков, °С

от +5 до +35

температура окружающей среды в месте расположения сервера

АО «Атомэнергопромсбыт», °С

от +10 до +35

Надежность применяемых в АИИС КУЭ компонентов:

для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в

Федеральном информационном фонде 36697-12):

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в

Федеральном информационном фонде 36697-08):

среднее время наработки на отказ, ч, не менее

140000

среднее время восстановления работоспособности, ч

2

таблицы 3

1

2

для счетчика типа СЭТ-4ТМ.03М (регистрационный номер в

Федеральном информационном фонде 36697-17):

среднее время наработки на отказ, ч, не менее

220000

среднее время восстановления работоспособности, ч

2

для УСВ:

среднее время наработки на отказ, ч, не менее

45000

среднее время восстановления работоспособности, ч,

2

для сервера АО «Атомэнергопромсбыт»:

среднее время наработки на отказ, ч, не менее

20000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации: для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

113

при отключении питания, лет, не менее

40

для сервера АО «Атомэнергопромсбыт»:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений: защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

  • -   журнал сервера: параметрирования;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока элегазовые

ТРГ-110

6

Трансформаторы тока

ТЛО-10

2

Трансформаторы тока

ТПОЛ-10

4

Трансформаторы тока проходные с литой изоляцией

ТПЛ-10

4

Трансформаторы тока проходные с литой изоляцией

ТПЛ-10У3

2

Трансформаторы тока

Т-0,66 У3

3

Трансформаторы напряжения

НКФ-123 II

6

Трансформаторы напряжения

НТМИ-6

3

Трансформаторы напряжения

НТМИ-6-66

2

Счетчики    электрической    энергии

многофункциональные

СЭТ-4ТМ.03М

9

Устройства синхронизации времени

УСВ-3

1

Сервер АО «Атомэнергопромсбыт»

-

1

Методика поверки

-

1

Формуляр

АЭПС.АИИС-АФРИКАНТОВ .001.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ АО «Атомэнергопромсбыт» (АО «ОКБМ Африкантов»)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт») ИНН 7725828549

Юридический адрес: 115114, г. Москва, вн. тер. г. м. о. Замоскворечье, ул. Летниковская, д. 10, стр. 5

Телефон: (495) 543-33-06

Web-сайт: apsbt.ru

E-mail: info@apsbt.ru

Изготовитель

Акционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт»)

ИНН 7725828549

Адрес: 115114, г. Москва, вн. тер. г. м. о. Замоскворечье, ул. Летниковская, д. 10, стр. 5 Телефон: (495) 543-33-06

Web-сайт: apsbt.ru

E-mail: info@apsbt.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1737

Лист № 1

Всего листов 8

Регистрационный № 92756-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули аналогового ввода/вывода МАВ

Назначение средства измерений

предназначены для тока, температуры,

Модули аналогового ввода/вывода МАВ (далее - модули) измерений сигналов напряжения постоянного тока, силы постоянного поступающих от первичных преобразователей, и воспроизведения сигналов напряжения постоянного тока, силы постоянного тока.

Описание средства измерений

Модули представляют собой печатную плату, устанавливаемую в контроллер промышленный программируемый ПЛК-Эльбрус (далее - ПЛК-Эльбрус). На модуле имеются разъёмы для подключения к нему источников измеряемых сигналов, а также для подключения самого модуля к ПЛК-Эльбрус. Метрологически значимая часть модуля защищена металлической крышкой.

Принцип действия модулей основан на измерении входных сигналов от первичных преобразователей и аналогово-цифровом преобразовании результатов измерений. Полученный цифровой сигнал впоследствии передается в ПЛК-Эльбрус для отображения результатов измерений, их последующей обработки и (или) преобразования в выходной унифицированный сигнал напряжения постоянного тока и силы постоянного тока.

К данному типу модулей относятся шесть модификаций, отличающиеся конструкцией и метрологическими характеристиками:

  • - МАВ17 и МАВ17-32 - модули ввода, предназначенные для измерений напряжения постоянного тока и силы постоянного тока, отличаются количеством измерительных каналов;

  • - МАВ17-ТП - модуль ввода, предназначенный для измерений напряжения постоянного тока и сигналов, поступающих от преобразователей термоэлектрических;

  • - МАВ17-ТС - модуль ввода, предназначенный для измерений сигналов, поступающих от термопреобразователей сопротивления;

  • - MAB17-HART - модуль ввода, предназначенный для измерений силы постоянного тока;

- МАВыв17 - модуль вывода, предназначенный для воспроизведения напряжения постоянного тока и силы постоянного тока.

Нанесение знака поверки на модули не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на индивидуальной этикетке в месте, указанном на рисунках 1 - 3.

Место нанесения метрологической пломбы

Место нанесения мегролот ичсской 1ьюмбы

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

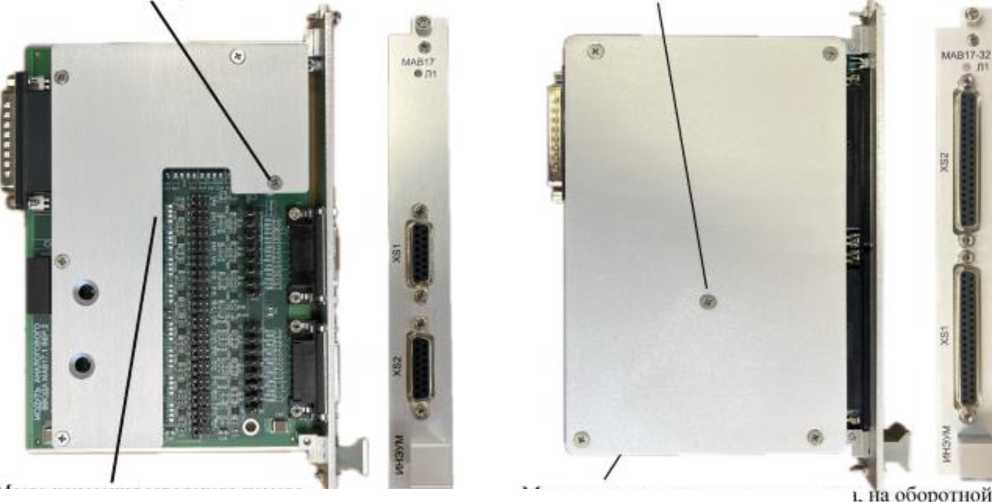

Рисунок 1 - Общий вид модулей МАВ17 (слева) и МАВ17-32 (справа)

Место нанесения шволекого номера cTojxjHC печатной платы

Место нанесения таводското номера, ' НОД крышкой, смотреть иод >тлом

Место нанесения ме1рологической пломбы

Место нанесения метрологической пломбы

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

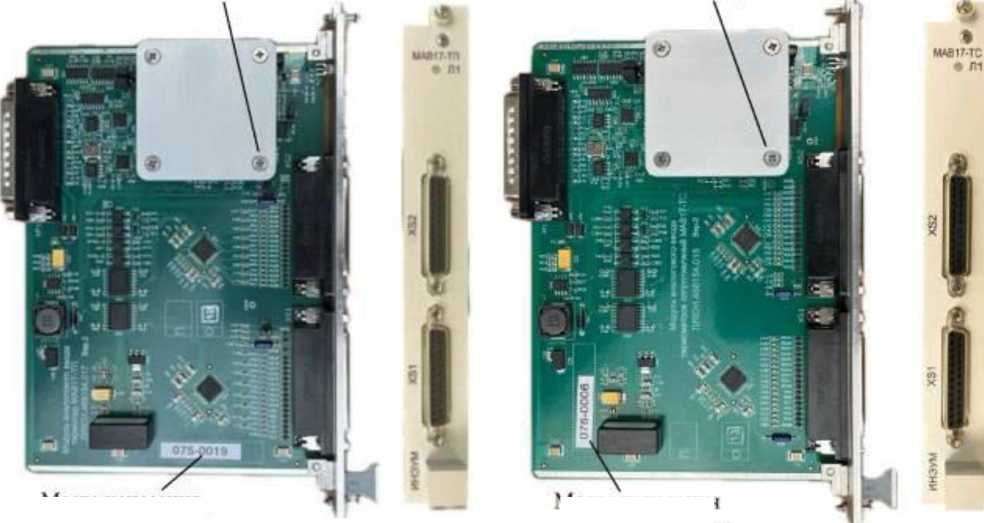

Рисунок 2 - Общий вид модулей МАВ17-ТП (слева) и МАВ17-ТС (справа)

Место нанесения таводското номера

Место нанесения таводското номера

Место нанесения метрологической пломбы

Место нанесения метрологической пломбы

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru

Рисунок 3 - Общий

Место нанесения заволского номера

Место нанесения заводского номера

вид модулей МАВ17-HART (слева) и МАВыв17 (справа)

Модули аналогового ввода/вывода МАВ имеют метрологическую пломбу, нанесенную на винт крепления крышки.

Программное обеспечение

Модули имеют встроенное программное обеспечение (ПО), предназначенное для обеспечения их функционирования, которое служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Встроенное программное обеспечение (ПО) устанавливается при изготовлении модулей. Доступ к интерфейсу для обновления или переустановки ПО ограничивается металлической крышкой с нанесенной на нее метрологической пломбой.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения модулей

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО МАВ17 (имеет 2 ПО) МАВ17-ТП, МАВ17-ТС, МАВ17-32 МАВ17-HART

МАВыв17

ЛЯЮИ.00669-01; ЛЯЮИ.00630-01

ЛЯЮИ.00733-01

ТЕГР.00017-01

ЛЯЮИ.00631-01

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

МАВ17

- ЛЯЮИ.00669-01

не ниже 1.23

- ЛЯЮИ.00630-01

не ниже 1.18

МАВ17-ТП, МАВ17-ТС, МАВ17-32

не ниже 1.9

МАВ17-HART

не ниже 1.4

МАВыв17

не ниже 1.4

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Метрологические и технические характеристики

Метрологические и технические характеристики модулей приведены в таблицах 2 и 3.

Таблица 2 -

Модификация

Наименование характеристики

Значение

МАВ17

Диапазон измерений напряжения постоянного тока, В

от 0 до 5

от 0 до 10

Диапазон измерений силы постоянного тока, мА

от 0 до 20

Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °С, %

±0,05

МАВ17-ТП

Диапазон измерений температуры преобразователями термоэлектрическими по ГОСТ 8.585-2001,°С:

  • - тип B

  • - тип J

  • - тип K

  • - тип N

  • - тип E

  • - типы S и R

  • - тип Т

  • - тип L

от +400 до +1820 от -210 до +1200 от -200 до +1372 от -200 до +1300 от -200 до +1000 от 0 до +1768 от -250 до +400 от -50 до +800

Диапазон измерений напряжения постоянного тока, В

от -0,05 до +1,25

Диапазон измерений температуры свободных концов термопреобразователями сопротивления по ГОСТ 66512009, °С:

- Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000

- 50М, 100М, 1000М (а=0,00428 °С')

от -200 до +850 от -180 до +200

Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, температуры, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, температуры при отклонении температуры эксплуатации от нормальной на каждые 10 °С, %

±0,05

Модификация

Наименование характеристики

Значение

МАВ17-ТС

Диапазон измерений температуры термопреобразователями сопротивления по ГОСТ 6651-2009, °С:

- Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, 10П, 50П, 100П, 200П, 500П, 1000П

  • - 50М, 100М, 1000М (а=0,00428 °С ')

  • - 50М, 100М (а=0,00426 °С ')

от -200 до +850 от -180 до +200 от -50 до +180

Пределы допускаемой основной приведенной погрешности измерений температуры, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности измерений температуры при отклонении температуры эксплуатации от нормальной на каждые 10 °С, %

±0,05

МАВ17-32

Диапазон измерений напряжения постоянного тока, В

от 0 до 10 от -10 до 10

Диапазон измерений силы постоянного тока, мА

от 0 до 20

Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °С, %

±0,05

МАВ17-

HART

Диапазон измерений силы постоянного тока, мА

от 0 до 20

Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10°С, %

±0,05

МАВыв17

Диапазон воспроизведения напряжения постоянного тока,

В

от 0 до 5

от 0 до 10

Диапазон воспроизведения силы постоянного тока, мА

от 0 до 20

Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока, %

±0,1

Пределы допускаемой основной погрешности воспроизведения силы постоянного тока

  • - в диапазоне от 0 до 1 мА включ.

  • - в диапазоне св.1 до 20 мА

±(0,1 %+0,02 мА)* ±0,1%*

Пределы допускаемой дополнительной приведенной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °С, %

±0,05

Все модификации

Нормальные условия эксплуатации:

- диапазон температуры окружающей среды, °С

от +15 до +35

Модификация

Наименование характеристики

Значение

* - 0,1% приведенная к полному диапазону измерений погрешность (от 0 до 20 мА)

Примечание - за нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений) соответствующей величины или градуировочной характеристики

Таблица 3 - Основные технические

Наименование характеристики

Значение

Количество измерительных каналов

МАВ17

16

МАВ17-ТП

16 (2)*

МАВ17ТС

16

МАВ17-32

32

MAB17-HART

8

МАВыв17

8

Условия эксплуатации модулей:

  • - рабочий диапазон температуры окружающей среды, °С

  • - относительная влажность при температуре окружающей среды +35 °С, %,

от -40 до +50

не более

80

Параметры электрического питания:

от 11,4 до 12,6

- напряжение постоянного тока, В

Температура хранения и транспортировки, °С

от +5 до +40

Габаритные размеры (высота^глубина^ширина), мм (с допуском ±2 мм)

189,0x141,0x24,8

Масса, кг, не более

МАВ17

0,27

МАВ17-ТП, МАВ17-ТС, МАВыв17, MAB17-HART

0,21

МАВ17-32

0,28

* Модуль МАВ17-ТП имеет два выделенных канала для подключения

термопреобразователей сопротивления, температуры компенсации свободных концов преобразователей термоэлектрических, по одному на каждую группу разъёмов для

подключения

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Модули аналогового ввода/вывода МАВ

МАВ17, МАВ17-ТП МАВ17-ТС, МАВ17-32, МAB17-HART

МАВыв17

1 шт.

Наименование

Обозначение

Количество

Паспорт

ЛЯЮИ.468154.010ПС

ЛЯЮИ.468154.012ПС

ЛЯЮИ.468154.017ПС

ЛЯЮИ.468154.018ПС

ЛЯЮИ.468154.020ПС

ЛЯЮИ.468154.021ПС

1 шт.

Руководства по эксплуатации в электронном виде

ЛЯЮИ.468154.010РЭ

ЛЯЮИ.468154.012РЭ

ЛЯЮИ.468154.017РЭ

ЛЯЮИ.468154.018РЭ

ЛЯЮИ.468154.020РЭ

ЛЯЮИ.468154.021РЭ

1 экз.

Эмулятор интерфейса EPLC-BUS

ЛЯЮИ.468264.002

по отдельному заказу

Тестовая программа ELPLC-REMOTE-APP

-

по отдельному заказу

Кроссовый модуль аналогового ввода МКАВ17-16

ТЕГР.469546.004

по отдельному заказу

Кроссовый кабель 37П-37П

ТЕГР.685611.001

по отдельному заказу

Сведения о методиках (методах) измерений

приведены в п. 2 «Использование по назначению» руководств по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1^10-16 - 100 А»;

утверждении государственной электрического напряжения

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об средств измерений постоянного

поверочной схемы для и электродвижущей силы»;

ГОСТ 8.585-2001 преобразования;

ГОСТ 6651-2009.

ГСИ. Термопары. Номинальные

статические

характеристики

ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ЛЯЮИ.460954.012ТУ. Модули аналогового ввода/вывода МАВ17. Технические условия.

Правообладатель

Публичное акционерное общество «Институт электронных управляющих машин им. И.С.Брука» (ПАО «ИНЭУМ им. И.С.Брука»)

ИНН 7736005096

Юридический адрес: 119334, г. Москва, ул. Вавилова, д. 24

Телефон: +7 (495) 796 94 51, +7 (499) 135 33 21 E-mail: support@ineum.ru

Web-сайт: www.ineum.ru

Изготовитель

Публичное акционерное общество «Институт электронных управляющих машин им. И.С.Брука» (ПАО «ИНЭУМ им. И.С.Брука»)

ИНН 7736005096

Адрес: 119334, г. Москва, ул. Вавилова, д. 24

Телефон: +7 (495) 796 94 51, +7 (499) 135 33 21

E-mail: support@ineum.ru

Web-сайт: www.ineum.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Приказ Росстандарта №1737 от 26.07.2024, https://oei-analitika.ru
