№1970 от 02.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 209600
О продлении срока действия и внесении изменений в описание типа на Барьеры искрозащиты серии ТСС Ех
Приказы по основной деятельности по агентству Вн. Приказ № 1970 от 02.12.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1970
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Барьеры искрозащиты серии TCC Ex
Назначение средства измеренийБарьеры искрозащиты серии TCC Ex (далее - барьеры) представляют собой промежуточные измерительные преобразователи, воспринимающие измерительные сигналы от датчиков в виде силы и напряжения постоянного тока и передающие их во вторичную часть измерительной системы, с номинальным коэффициентом передачи 1. Барьеры предназначены для установки на границе опасной и безопасной зон производств с целью защиты электрических цепей аналоговых датчиков, расположенных в опасной зоне, от попадания недопустимо большой электрической мощности из безопасной зоны при развитии аварии во вторичной части измерительной системы, расположенной в безопасной зоне.
Описание средства измеренийБарьеры представляют из себя пассивные электрические элементы, состоящие из предохранителей, резисторов и стабилитронов и относятся к типовым барьерам безопасности на диодах (стабилитронах) с обязательным искрозащитным заземлением. Барьеры участвуют в передаче аналоговых сигналов датчиков из взрывоопасной зоны во взрывобезопасную. На измерительный канал оказывает влияние сопротивление барьера и ток утечки барьера.
В серию TCC Ex входят следующие барьеры искрозащиты:
|
TCC Ex4T БНРД.426475.002 |
Четырехканальный барьер для передачи сигналов от термопреобразователей сопротивления, включенных по трехпроводной схеме измерения и напряжением до 1 В. |
|
TCC Ex2A БНРД.426475.003 |
Двухканальный барьер для передачи аналоговых сигналов тока от 0 до 5 мА, от 4 до 20 мА, напряжения от 0 до 10 В, сигналов термопар и сигналов термопреобразователей сопротивления, включенных по четырехпроводной схеме измерения дискретных сигналов с напряжением до 24 В. |
|
TCC Ex8A БНРД.426475.004 |
Восьмиканальный барьер аналогичный TCC Ex2A. |
Барьеры применяются в энергетике, машиностроении, химической, нефтегазовой отрасли, в области использования атомной энергии и т.д.
Фотографии общего вида барьеров приведены на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Пломба защитная

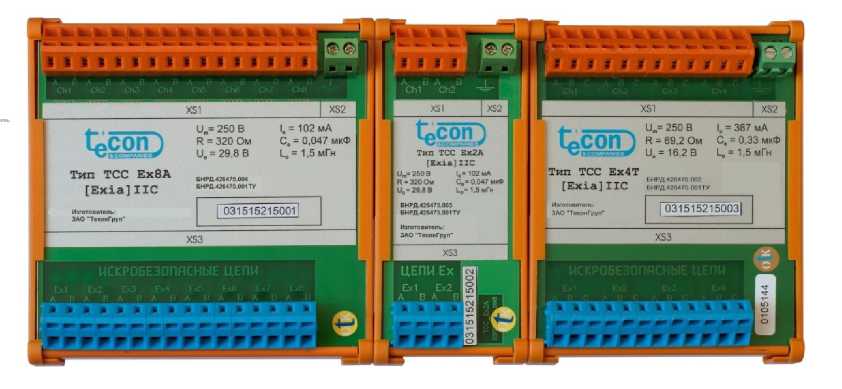

Рисунок 1 - Фотографии общего вида

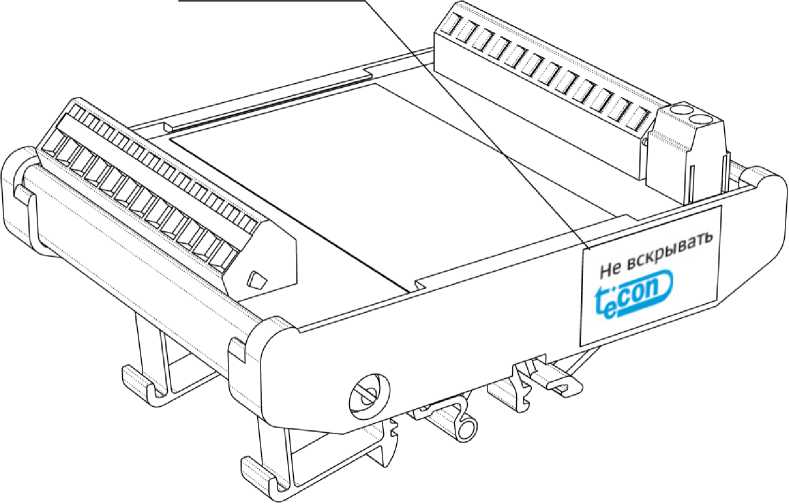

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Метрологические характеристики приведены в таблице 1, технические характеристики приведены в таблице 2.
Таблица 1 - Метрологические характеристики
|
Характеристика |
Тип барьера | ||
|
TCC Ех2А |
TCC Ех8А |
TCC Ex4T | |
|
Число каналов в барьере |
2 |
8 |
4 |
|
Предельное аварийное напряжение на входе барьера |
250 В |
250 В |
250 В |
|
Максимальное выходное напряжение |
29,8 В |
29,8 В |
16,2 В |
|
Ток короткого замыкания |
102 мА |
102 мА |
387 мА |
|
Проходное сопротивление барьера |
320 Ом |
320 Ом |
69,2 Ом |
|
Характеристика |
Тип барьера | ||
|
TCC Ех2А |
TCC Ех8А |
TCC Ex4T | |
|
Сопротивление одной ветви канала барьера |
от 145 до 160 Ом |
от 145 до 160 Ом |
от 32 до 34,6 Ом |
|
Предельное допускаемое абсолютное отклонение сопротивления ветвей одного канала |
не нормируется |
0,04 Ом (в нормальных условиях применения) 0,07 Ом (в рабочих условиях применения) | |
|
Ток срабатывания предохранителей |
50 мА |
50 мА |
50 мА |
|
Ток утечки для входного напряжения 24 В 1 В 0,1 В |
5 мкА 1 мкА 0,1 мкА |
5 мкА 1 мкА 0,1 мкА |
1 мкА 0,1 мкА |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность (без конденсации, при |
от 50 до 80 |
|
температуре +25 °С), % - атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Назначенный срок службы, лет |
15 |
|
Габаритные размеры, мм, не более TCC Ех2А |
109х47х53 |
|
TCC Ех8А |
109х105х53 |
|
TCC Ex4T |
109х84х53 |
|
Масса, кг, не более TCC Ех2А |
0,13 |
|
TCC Ех8А |
0,2 |
|
TCC Ex4T |
0,17 |
наносится типографским способом на титульные листы эксплуатационной документации.
Комплектность средств измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
барьер искрозащиты |
TCC Ex |
согласно заказу |
|
комплект эксплуатационной документации |
один на комплект поставки | |
|
методика поверки |
БНРД.426475.001МП |
одна на комплект поставки |
|
упаковка |
- |
согласно заказу |
осуществляется по документу БНРД.426475.001МП «Барьеры искрозащиты серии TCC Ex.
Методика поверки», утвержденному ФГУП «ВНИИМС» 02.06.2015 г.
Основные средства поверки:
-
- нановольтметр/микроомметр 34420А, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений, рег. № 47886-11;
-
- мера напряжения и тока E3645A, рег. № 26951-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых барьеров искрозащиты с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты серии TCC ExГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть II. Искробезопасная электрическая цепь i
ГОСТ 22261-94 ЕССИ Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4218-002-54867848-2015 (БНРД.426475.001ТУ) Барьеры искрозащиты серии
TCC Ex. Технические условия
ИзготовительАкционерное общество «ТеконГруп» (АО «ТеконГруп»)
ИНН 7726302653
Юридический адрес: 123308, г. Москва, 3-я Хорошевская ул., д.20, эт. 1, ком. 112 Телефон: (495) 730-41-12
Факс: (495) 730-41-13
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 декабря 2020 г.
Хе
1970
Москва
О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на барьеры искрозащиты серии ТСС Ех
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «ТеконГруп» от 18 августа 2020 г. № 320/06 и № 319/06 приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений на барьеры искрозащиты серии ТСС Ех на последующие 5 лет.
-
2. Утвердить новую редакцию описания типа на барьеры искрозащиты серии ТСС Ех, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63024-16, в связи с переименованием изготовителя с «ЗАО «ТеконГруп» на «АО «ТеконГруп», изложив его в новой редакции согласно приложению к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
