МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

15 декабря 2020 г.

Москва

О внесении изменений в описание типа на датчики метана SGY МЕО V4 ND

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ИГП» от 30 сентября 2020 г. № б/н п р и к а з ы в а ю:

• 1. Утвердить новую редакцию описания типа на датчики метана SGY МЕО V4 ND, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 39086-08, в связи с реорганизацией и изменением юридического адреса изготовителя с фирмы «Seitron S.p.A.», Италия на фирму «Seitron S.p.a.», Италия, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП-242-2355-2020 «ГСИ. Датчики метана SGY МЕО V4 ND. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» от 26 июля 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

[it HLbi U СЕР i ИФИКАТ Е А I

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

X__________ J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» декабря 2020 г. № 2115

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики метана SGY ME0 V4 ND

Назначение средства измерений Датчики метана SGY ME0 V4 ND предназначены для измерений довзрывоопасных концентраций метана в воздухе.

Датчики метана SGY ME0 V4 ND (в дальнейшем - датчики) представляют собой стационарные автоматические одноканальные приборы непрерывного действия.

Принцип действия датчика - термохимический.

Способ отбора пробы - диффузионный.

Конструктивно датчики выполнены в металлическом корпусе с завинчивающейся крышкой. Внутри корпуса под крышкой расположены плата управления и клеммные колодки для подключения электрического питания и выходных сигналов: цифрового (в зависимости от исполнения) и аналогового в диапазоне от 4 до 20 мА.

Датчики могут выпускаться в исполнении SGY ME0 V4 ND 01SE, отличающемся корпусом, расширенным температурным диапазоном и наличием цифрового выходного сигнала RS485 (протокол Modbus).

Датчики имеют встроенную систему самодиагностики, позволяющую сигнализировать о неисправности типа "обрыв чувствительного элемента".

Общий вид датчиков метана SGY ME0 V4 ND приведен на рисунке 1. Общий вид датчиков метана SGY ME0 V4 ND в исполнении SGY ME0 V4 ND 01SE приведен на рисунке 2. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

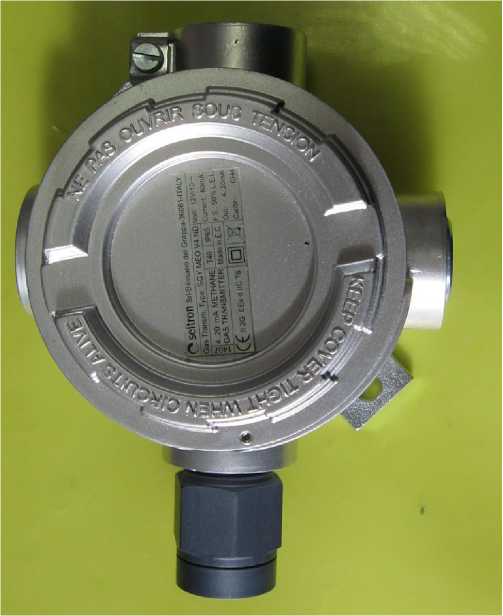

Рисунок 1 - Общий вид датчика метана SGY ME0 V4 ND

Место пломбирования от несанкционированного доступа

Рисунок 2 - Общий вид датчика метана SGY ME0 V4 ND в исполнении SGY ME0 V4 ND 01SE

Датчики имеют встроенное программное обеспечение, разработанное заводом - изготовителем специально для измерений довзрывоопасных концентраций метана в воздухе.

Встроенное ПО обеспечивает:

• - прием и обработку измерительной информации;

• - формирование аналогового сигнала;

• - формирование цифрового сигнала (для исполнения SGY ME0 V4 ND 01SE);

• - диагностика состояния аппаратной части.

Номер версии программного обеспечения указан на наклейке на микропроцессоре.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.0772014.

Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО

Метрологические характеристики датчиков приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности

Таблица 3

Таблица 5 - Основные технические характеристики датчиков

наносится типографским способом на титульный лист паспорта и методом наклейки на специальную табличку на крышке датчика.

Комплектность средства измерений

Таблица 6 - Комплектность датчиков

осуществляется по документу МП 242-2355-2020 «ГСИ. Датчики метана SGY ME0 V4 ND. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 27.07.2020 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси метан - воздух (ГСО 10532-2014) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.

приведены в эксплуатационном документе.

Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация фирмы "Seitron S.p.a.", Италия.

Фирма "Seitron S.p.a.", Италия

Адрес:   Via del Commercio, 9/11,   36065 Mussolente (VI) Italy,

Телефон: +39(0) 424-567849.

Общество с ограниченной ответственностью «КИПА» (ООО «КИПА»), Москва ИНН: 7728380470

Адрес: 117342, Москва, ул. Бутлерова, д. 17, этаж 3, комната 160, офис 4

Телефон: +7 (495) 795-2-795

Web-сайт: www.kipa.ru

E-mail: kipa@kipa.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541 RA.RU.311541
