№3294 от 27.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 396172
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 3294 от 27.12.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «27» декабря 2022 г. № 3294
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Установки спектрометрические |
МКС-01 А «МУЛЬТИРАД» |
32716-06 |
раздел 4 «Методика поверки» документов АЖНС.412131.001-01 РЭ, АЖНС.412131.001-02 РЭи АЖНС.412131.001-03 РЭ |
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда»), г. Москва, г. Зеленоград |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург | ||||
|
2. |
Стандарты частоты и времени рубидиевые |
41-1011 |
57152-14 |
Раздел 7 «Поверка прибора» Руководства по эксплуатации РУГ А.411653.006 РЭ |
Закрытое акционерное общество «РУКНАР» (ЗАО «РУКНАР»), г. Нижний Новгород |
ФБУ «Нижегородский ЦСМ», г. Нижний Новгород |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2022 г. № 3294
Лист № 1 Регистрационный № 32716-06 Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки спектрометрические МКС-01А «МУЛЬТИРАД»
Назначение средства измеренийУстановки спектрометрические МКС-01А «МУЛЬТИРАД» (далее - «МУЛЬТИРАД») предназначены для измерений в специально приготовленных счетных образцах из проб различных объектов:
- активности альфа-, бета- и гамма-излучающих нуклидов;
- удельной активности альфа-излучающих нуклидов;
- мощности амбиентного эквивалента дозы источников фотонного излучения.
Описание средства измеренийПринцип действия «МУЛЬТИРАД» основан на преобразовании энергии ионизирующих излучений в электрические импульсы, которые с помощью аналого-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал. Цифровой сигнал в дальнейшем обрабатывается посредством программного обеспечения (далее - ПО) «Прогресс 5», установленном на персональном компьютере (далее - ПК).
В состав «МУЛЬТИРАД» входят:
- альфа-радиометрический тракт «МУЛЬТИРАД-альфа», включающий в себя две модификации:
«МУЛЬТИРАД-АС» (далее - «МУЛЬТИРАД-АС») для измерения активности альфа-излучающих радионуклидов в «тонких» счетных образцах спектрометрическим методом;
«МУЛЬТИРАД-АР» (далее - «МУЛЬТИРАД-АР») для измерения активности альфа-излучающих радионуклидов в «тонких» и «толстых» счетных образцах радиометрическим методом;
- бета-спектрометрический тракт «МУЛЬТИРАД-бета» (далее - «МУЛЬТИРАД-бета») для измерения активности бета-излучающих радионуклидов в счетных образцах спектрометрическим методом;
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» (далее - «МУЛЬТИРАД-гамма») для измерения активности гамма-излучающих радионуклидов счетных образцах спектрометрическим методом;
- ПК с операционной системой Windows 7 и выше, поддерживающий USB - порты по числу измерительных трактов;
-
- GPS/ГЛОНАСС-приёмник, поддерживающий возможность подключения к ПК (любая модель);
-
- комплект соединительных кабелей;
-
- пакет программ «Прогресс 5».
В состав измерительных трактов входят сцинтилляционные блоки детектирования, (кроме «МУЛЬТИРАД-АС» - блок детектирования с полупроводниковым детектором), свинцовые защиты, контрольные (калибровочные) радионуклидные источники, измерительные сосуды и кюветы, вспомогательное оборудование.
GPS/ГЛОНАСС-приемник может быть подключен к ПК для поиска и сравнения источников ионизирующего излучения с помощью МКС-01А «МУЛЬТИРАД» с возможностью картирования точек измерения.
Все технические средства, входящие в состав «МУЛЬТИРАД», опломбированы от несанкционированного доступа в соответствии с конструкторской документацией АЖНС.412131.001.
Заводской номер наносится типографским способом на специальные таблички из металлизированной самоклеящейся пленки, которые клеятся на системный блок ПК и каждый блок детектирования «МУЛЬТИРАД».
Нанесение знака поверки на «МУЛЬТИРАД» не предусмотрено. Знак поверки наносится на свидетельство о поверке в случае его оформления.
Общий вид «МУЛЬТИРАД» с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Места нанесения знака утверждения типа и заводского номера (4)
Места нанесения пломб (1)
«МУЛЬТИРАД-АС»
«МУЛЬТИРАД-АР»
3
Места нанесения пломб (2, 3)
Места нанесения знака утверждения типа и заводского номера (5, 6)
2
«МУЛЬТИРАД-бета» с защитой СЗБ-1
«МУЛЬТИРАД-бета» с защитой СЗБ-3
«МУЛЬТИРАД-гамма» с защитой СЗГ-2
«МУЛЬТИРАД-гамма» с защитой СЗГ-1

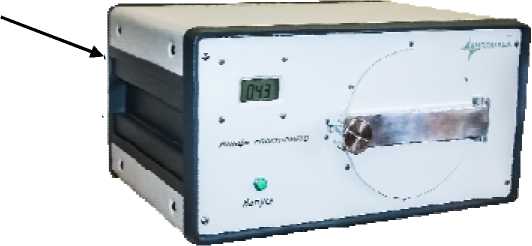

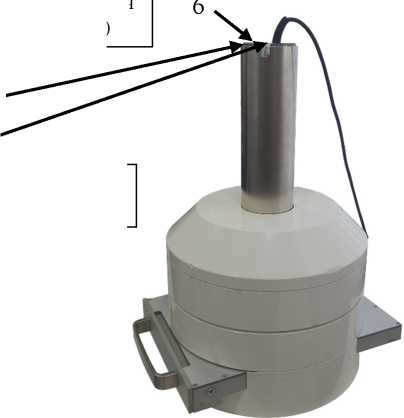

Рисунок 1 - Общий вид установок спектрометрических МКС-01А «МУЛЬТИРАД» с указанием мест пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера
-
1 - пломба на границе крышки и корпуса «МУЛЬТИРАД-АР» и «МУЛЬТИРАД-АС»;
-
2 - пломба на границе крышки и корпуса блока детектирования;
-
3 - пломба, закрывающая отверстия для настройки на блоке детектирования;
-
4 - табличка на задней панели «МУЛЬТИРАД-АР» и «МУЛЬТИРАД-АС»;
5, 6 - табличка на крышке блока детектирования.
У «МУЛЬТИРАД-гамма» блок детектирования (табличка и пломбы на нем) находятся внутри защиты.
Программное обеспечениеПрограммное обеспечение (ПО) позволяет провести обработку и сравнение результатов измерений со значениями предельно-допустимых уровней, приведенных в нормативнометодической документации, а также вести документацию (журналы, отчеты) в электронном виде с возможностью вывода на печать любого документа по усмотрению пользователя. ПО поддерживает возможность получения данных от GPS/ГЛОНАСС-приемника и нанесения результатов замеров на электронную карту местности.
Лист № 4 Всего листов 13 Программное обеспечение позволяет последовательно выполнять следующие операции:
- энергетическая калибровка;
- измерение фона;
- измерение счетного образца;
- создание и вывод отчета.
Структура ПО выражена в системе меню, выполняющих различные функции:
- выбор измерительного тракта, на котором оператор собирается работать в данный момент;
- выполнение стандартных задач: энергетическая калибровка, измерение фона, измерение счетного образца;
- запуск набора спектра измеряемого счетного образца, остановка, очистка спектра;
- выполнение операций со спектром (сохранение в виде записи в рабочем журнале или в виде файла на диске, обработка спектра);
- отображение записи рабочего журнала с результатами измерений и вывод их в виде отчета;
- настройка режимов отображения, сохранения спектра и других опций программы. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения в соответствии с таблицей 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Прогресс 5» |
|
Номер версии (идентификационный номер) ПО |
У.13.Х* |
|
Цифровой идентификатор ПО |
- |
|
* Х - метрологически незначимая часть | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергии регистрируемого излучения, кэВ: | |
|
- альфа-излучение | |
|
«МУЛЬТИРАД-АР» |
от 2000 до 10000 |
|
«МУЛЬТИРАД-АС» |
от 4000 до 9500 |
|
- бета-излучение |
от 65 до 3000 |
|
- гамма-излучение |
от 40 до 3000 |
|
Диапазон измерений активности (удельной активности) | |
|
- альфа-радиометрический тракт «МУЛЬТИРАД-альфа»: | |
|
«МУЛЬТИРАД-АР», блок детектирования БДКА-70-01А: | |
|
- «тонкий» счетный образец, Бк |
от 9’10'3 до 1 •Ю7 |
|
- «толстый» счетный образец, Бк/кг |
от 1,8А02 до 5,0А07 |
|
«МУЛЬТИРАД-АС», блок детектирования БДИА-ППД-01А: | |
|
- «тонкий» счетный образец, Бк |
от 1 •Ю'2 до 5А05 |
|
- бета-спектрометрический тракт «МУЛЬТИРАД-бета», Бк: | |
|
счетный образец массой 10 г с активностью до 50 Бк, содержащий 90Sr, | |
|
в стандартной кювете: | |
|
блок детектирования БДИБ-70-01А: | |
|
40 - при наличии К |
от 0,5 до 1Д106 |
|
- при отсутствии других бета-излучающих радионуклидов |
от 0,1 до 1Д106 |
|
блок детектирования БДИБ-150-01А | |
|
40 - при наличии К |
от 5 до 5А04 |
|
- при отсутствии других бета-излучающих радионуклидов |
от 1 до 5А04 |
|
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма», Бк: | |
|
блок детектирования БДКС-63-01А: | |
|
- счетный образец массой 1 кг, содержащий радионуклиды: | |
|
137Cs |
от 3 до 5А07 |
|
226Ra |
от 8 до 5А07 |
|
232Th |
от 8 до 5А07 |
|
40K |
от 40 до 5А07 |
|
блок детектирования БДИГ-150-01А: | |
|
- счетный образец массой 1 кг, содержащий радионуклиды: | |
|
137Cs |
от 1 до 5А07 |
|
226Ra |
от 5 до 5А07 |
|
232Th |
от 5 до 5А07 |
|
40K |
от 20 до 5А07 |
|
Диапазон измерений мощности амбиентного эквивалента дозы | |
|
фотонного излучения Н*(10), мкЗв/ч | |
|
точечный источник ионизирующего фотонного излучения - гамма- | |
|
спектрометрический тракт «МУЛЬТИРАД-гамма» блок детектирования |
от 0,03 до 60,00 |
|
БДКС-63-01А | |
|
Пределы допускаемой основной относительной погрешности измерений | |
|
активности/удельной активности радионуклидов в исследуемых |
+ 1 П |
|
счетных образцах, % |
±10 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД, %:
|
±25 ±(25 % - 0,167-Н*(10)), где Н*(10) - измеренное значение МАЭД в мкЗв/ч. |
|
Пределы допускаемой дополнительной погрешности измерений относительно показаний в нормальных условиях при изменении температуры на каждые 10 °С, % |
±1 |
|
Пределы допускаемой дополнительной погрешности измерений при воздействии внешнего фонового гамма-излучения с энергией фотонов662 кэВ, создающего мощность экспозиционной дозы 50 мкР^ч'1, % |
±15 |
|
Пределы допускаемой дополнительной погрешности измерений при воздействии постоянных магнитных полей и (или) переменныхполей сетевой частоты напряженностью 400 А/м |
±2 |
|
Максимальная входная статистическая загрузка, имп/с, не менее:
|
5-104 1-104 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В |
от 176 до 253 |
|
- частота, Г ц |
от 49,5 до 50,5 |
|
Питание измерительного тракта от источника постоянного тока, В |
от 4,25 до 5,5 |
|
Потребляемая мощность, В-А, не более: - одним автономно функционирующим измерительным трактом (с ПК) |
400 |
|
- одним автономно функционирующим измерительным трактом (без ПК) |
0,5 |
|
Габаритные размеры, мм, не более: - альфа-радиометрический тракт «МУЛЬТИРАД-альфа»: «МУЛЬТИРАД-АР» с блоком детектирования БДКА-70-01А | |
|
- длина |
125 |
|
- ширина |
250 |
|
- высота |
220 |
|
«МУЛЬТИРАД-АС» с блоком детектирования БДИА-ППД-01А | |
|
- длина |
350 |
|
- ширина |
365 |
|
- высота |
200 |
|
- бета-спектрометрический тракт «МУЛЬТИРАД-бета» блок детектирования БДИБ-70-01А | |
|
- диаметр |
95 |
|
- длина |
315 |
|
блок детектирования БДИБ-150-01А | |
|
- диаметр |
185 |
|
- длина |
400 |
|
защита свинцовая СЗБ-1 | |
|
- длина |
210 |
|
- ширина |
190 |
|
- высота |
165 |
|
защита свинцовая СЗБ-3 | |
|
- длина |
340 |
|
- ширина |
270 |
|
- высота |
225 |
|
- гамма-спектрометрический тракт «МУЛЬТИРАД-гамма» блок детектирования БДКС-63-01А | |
|
- диаметр |
90 |
|
- длина |
370 |
|
блок детектирования БДИГ-150-01А | |
|
- диаметр |
195 |
|
- длина |
500 |
|
защита свинцовая СЗГ-1 | |
|
- диаметр |
300 |
|
Наименование характеристики |
Значение |
защита свинцовая СЗГ-2
|
680 575 350 770 |
|
Масса, кг, не более:
«МУЛЬТИРАД-АС» с блоком детектирования Б,ДИА-ППД-01А
блок детектирования БДИБ-150-01А (с защитой)
блок детектирования БДКС-63-01А блок детектирования БДИГ-150-01А защита свинцовая СЗГ-1 защита свинцовая СЗГ-2 |
3,6 11 ,3 35 150 2,5 15 200 180 |
|
Условия эксплуатации:
|
от +10 до +40 75 от 66,0 до 106,7 1,8П0’12 (25) 40 |
|
Примечания:
| |
- типографским способом на специальные таблички из металлизированной самоклеящейся пленки, которые клеятся на системный блок ПК и каждый блок детектирования «МУЛЬТИРАД»;
- типографским способом на титульные листы руководств по эксплуатации АЖНС.412131.001-01РЭ, АЖНС.412131.001-02РЭ, АЖНС.412131.001-03РЭ, АЖНС.412131.001-04РЭ и паспортов АЖНС.412131.001-01ПС, АЖНС.412131.001-02ПС, АЖНС.412131.001-03ПС, АЖНС.412131.001-04ПС.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количе ство |
Приме чание |
|
Альфа-радиометрический тракт «МУЛЬТИРАД-альфа» «МУЛЬТИРАД-АР»: - БДКА-70-01А сцинтилляционный блок на основе ZnS диаметром 70 мм со встроенной защитой; |
АЖНС.412131.001-03 |
1 | |
|
1 |
2) | |
|
- пленка защитная; |
2) | ||
|
- основание; |
2) | ||
|
- держатель пленки; |
2) | ||
|
1 |
2) | |
|
«МУЛЬТИРАД-АС»: - встроенный блок детектирования БДИА-ППД-01А с детектором кремниевым ионно-имплантированным Д4,5А, вакуумной |
АЖНС.412131.001-04 | ||
|
камерой и автоматизированной вакуумной системой; |
1 | ||
|
- вакуумный насос; |
1 | ||
|
- кабель питания; |
1 | ||
|
- кабель связи с ПК; |
1 | ||
|
1 |
2) | |
|
- источник радионуклидный контрольный альфа-излучения; |
1 | ||
|
- электролитическая ячейка |
2) | ||
|
Бета-спектрометрический тракт «МУЛЬТИРАД-бета»: |
АЖНС.412131.001-01 | ||
|
- БДИБ-70-01А - блок детектирования сцинтилляционный; |
1) | ||
|
2) | ||
|
сцинтилляционный; |
1) | ||
|
- свинцовая защита СЗБ-3; |
2) | ||
|
- источник радионуклидный контрольный 90Sr(Y); |
1 |
2) | |
|
- устройство для подготовки счетных образцов; |
1 |
2) | |
|
- кювета измерительная; |
2) |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
Приме чание |
|
Г амма-спектрометрический тракт «МУЛЬТИРАД-гамма»:
|
АЖНС.412131.001-02 |
1) | |
|
с размерами (диаметр*высота) (150*100) мм; |
1) | ||
|
- защита свинцовая СЗГ-1; |
2) | ||
|
- защита свинцовая СЗГ-2; |
2) 4) | ||
|
- источник радионуклидный контрольный 137Cs+40K или 22Na; |
1 | ||
|
- сосуд Маринелли - 1 л; |
5 | ||
|
5 |
2) | |
|
ПК не менее 6 USB-портов с принтером |
- |
2) | |
|
Сетевой фильтр-стабилизатор напряжения |
- |
2) | |
|
GPS/ГЛОНАСС-приемник, поддерживающий возможность подключения к ПК (любая модель) |
- |
2) | |
|
Комплект соединительных кабелей |
- |
1 | |
|
Пакет программ «Прогресс 5» на жестком диске ПК |
- |
2) | |
|
Пакет программ «Прогресс 5» на портативном электронном носителе |
- |
1 | |
|
Программное обеспечение спектрометрических и радиометрических измерительных комплексов Прогресс 5. Руководство оператора |
- |
1 | |
|
Транспортная упаковка «МУЛЬТИРАД» |
АЖНС.412131.001ПЕ |
1 | |
|
Руководство по эксплуатации «МУЛЬТИРАД-АР» |
АЖНС.412131.001-03РЭ |
1 |
3) |
|
Руководство по эксплуатации «МУЛЬТИРАД-АС» |
АЖНС.412131.001-04РЭ |
1 |
3) |
|
Руководство по эксплуатации «МУЛЬТИРАД-бета» |
АЖНС.412131.001-01РЭ |
1 |
3) |
|
Руководство по эксплуатации «МУЛЬТИРАД-гамма» |
АЖНС.412131.001-02РЭ |
1 |
3) |
|
Паспорт «МУЛЬТИРАД-АР» |
АЖНС.412131.001-03ПС |
1 |
3) |
|
Паспорт «МУЛЬТИРАД-АС» |
АЖНС.412131.001-04ПС |
1 |
3) |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
Приме чание |
|
Паспорт «МУЛЬТИРАД-бета» |
АЖНС.412131.001-01ПС |
1 |
3) |
|
Паспорт «МУЛЬТИРАД-гамма» |
АЖНС.412131.001-02ПС |
1 |
3) |
|
Паспорта на источники контрольные |
- | ||
|
Методики измерений |
2) | ||
|
Примечания:
| |||
Методика измерения суммарной альфа-активности радионуклидов в счетных образцах с использованием сцинтилляционного альфа-радиометра с программным обеспечением «ПРОГРЕСС», Свидетельство об аттестации № 356-RA.RU.311243-2017/400.153-528 от 15.06.2017, регистрационный номер ФР.1.40.2017.28088.
Сцинтилляционный бета-спектрометр с программным обеспечением «ПРОГРЕСС». Методика измерения активности радионуклидов, Свидетельство об аттестации № 40152.4Д362/01.00294-2010 от 30.05.2014, регистрационный номер ФР.1.40.2014.18552.
Методика измерения активности радионуклидов с использованием сцинтилляционного гамма-спектрометра с программным обеспечением «Прогресс», Свидетельство об аттестации № 40151.16397/RA.RU.311243-2015 от 05.09.2016, регистрационный номер ФР.1.40.2017.25774.
Методика измерений удельной суммарной активности альфа- и удельной суммарной активности бета-излучающих радионуклидов в пробах технологических и природных водных сред, пробах воды с высоким солесодержанием и кубовых остатков с использованием установки спектрометрической МКС-01А «МУЛЬТИРАД» (методика радиационного контроля), Свидетельство об аттестации № 00000225.12.21-30058-13, регистрационный номер ФР.1.38.2022.42532.
Лист № 12 Всего листов 13 Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров;
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия;
Государственная поверочная схема для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2841;
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного ииндивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений;
ТУ 4362-006-18615825-2006 Установка спектрометрическая МКС-01А «МУЛЬТИРАД». Технические условия с изменением № 5.
ИзготовительОбщество с Ограниченной Ответственностью «НТЦ Амплитуда» (ООО «НТЦ Амплитуда») ИНН 7735092057
Адрес: 124460, г. Москва, г. Зеленоград, пр-т Генерала Алексеева, д. 15
Почтовый адрес: 124460, г. Москва, а/я 120
Тел.: + 7 (495) 777-13-59, факс: +7 (495) 777-13-58
Web-сайт: www.amplituda.ru
E-mail: info@amplituda.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ») Адрес: 141570, Московская обл., Солнечногорский р-н, г.п. Менделеево
Тел.: + 7 (495) 526-63-63
Тел./факс: (495) 744-81-71
Web-сайт: http: www.vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-08.
Лист № 13 Всего листов 13 В части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области» Центральное отделение)
Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Тел.: +7 (495) 994-22-10, факс: +7 (495) 994-22-11
E-mail: info@mencsm.ru
Web-сайт: http://www.mencsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30083-14.
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: + 7 (812) 251-76-01
Факс: + 7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2022 г. № 3294
Лист № 1
Всего листов 4
Регистрационный № 57152-14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стандарты частоты и времени рубидиевые Ч1-1011
Назначение средства измеренийСтандарты частоты и времени рубидиевые Ч1-1011 (далее - стандарты) предназначены для формирования высокостабильных, высокоточных по частоте спектрально чистых синусоидальных сигналов частотой 1 МГц, 5 МГц, 10 МГц и импульсного сигнала с периодом следования 1 с.
Описание средства измеренийПринцип действия стандартов основан на автоподстройке частоты рубидиевого генератора к частоте спектральной линии квантового перехода атомов рубидия.
Стандарты выпускаются в четырех модификациях - Ч1-1011, Ч1-1011/1, Ч1-1011/2 и Ч1-1011/3, которые отличаются метрологическими характеристиками и набором устанавливаемых устройств (модулей).

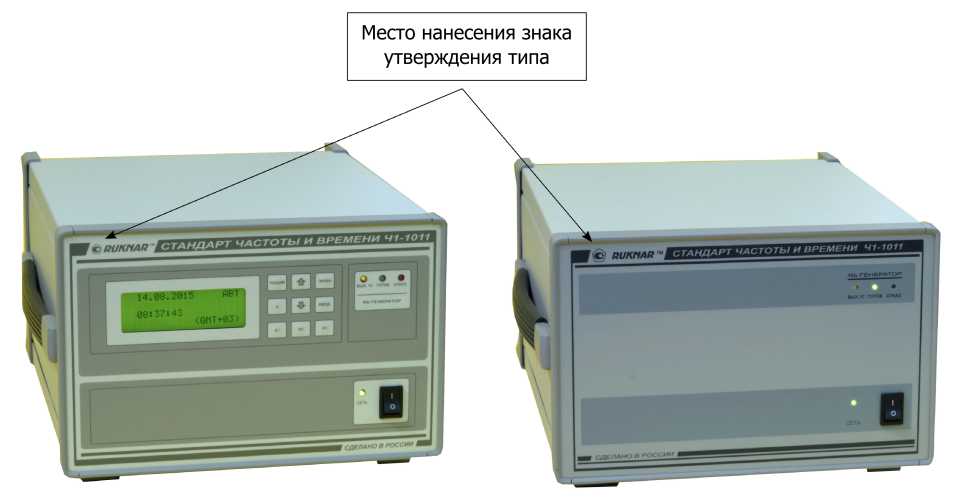

Общий вид стандартов с местом нанесения знака утверждения типа представлен на рисунке 1.
Модификации Ч1-1011 и Ч1-1011/2 с устройством управления и индикации
Рисунок 1 - Общий вид стандартов и место нанесения знака утверждения типа
Заводской номер, обеспечивающий идентификацию каждого экземпляра стандарта, наносится на маркировочную наклейку типографским методом в виде цифрового кода.

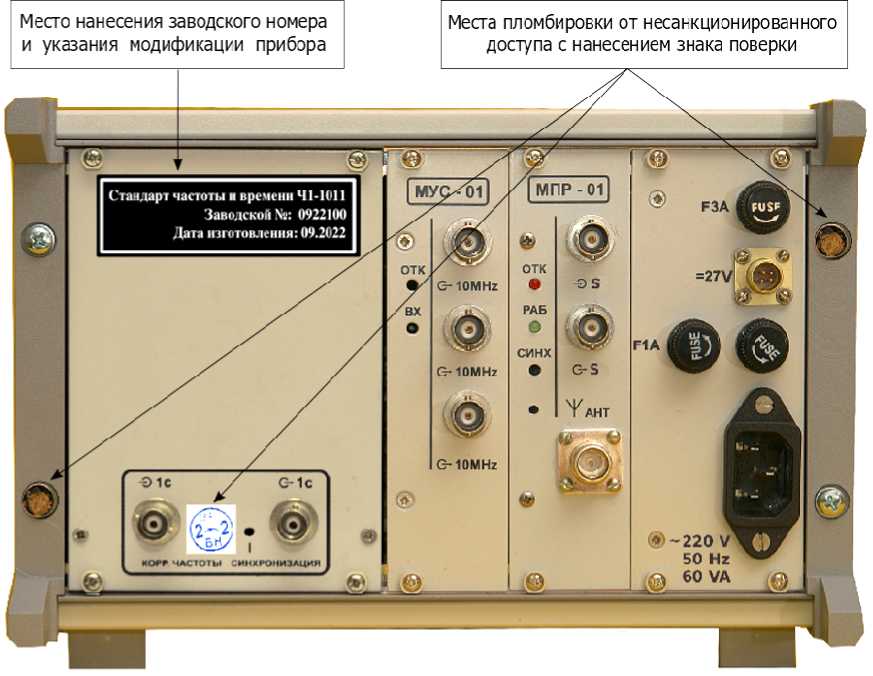

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и заводского номера представлены на рисунке 2.
СИНХ
Место нанесения заводского номера и указания модификации прибора
Стандарт частоты а времени 41*1011 Заводской Nk 0922100 /Тата изготовления: 09.2022
Места пломбировки от несанкционированного дост/па с нанесением знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и заводского номера стандарта
Стандарты имеют в своём составе базовый набор устройств, включающий высокостабильный рубидиевый стандарт частоты (РСЧ), формирователь импульсного сигнала с периодом следования 1 с и модуль питания. К съемным устройствам относятся модуль приёмника спутниковых радионавигационных систем (СРНС) МПР-01 и модули усилителей МУС-0Х. Приборы могут комплектоваться различными модулями усилителей высокостабильных синусоидальных сигналов с частотами 10 МГц, 5 МГц и 1 МГц. Электрическое соединение составных частей и съёмных модулей осуществляется через трассировочную плату.
Встроенная система диагностики позволяет оперативно определять работоспособность и состояние основных устройств стандартов. Стандарты Ч1-1011 и Ч1-1011/2 могут выпускаться в двух вариантах исполнения - с устройством управления и индикации или без него. При этом в первом случае диагностическая информация отображается на экране жидкокристаллического цифрового индикатора на передней панели прибора, во втором - на экране внешнего персонального компьютера (ПК) при соединении через интерфейс RS-232C.
Стандарты Ч1-1011 и Ч1-1011/2 могут принимать хронометрическую информацию от спутниковых радионавигационных систем ГЛОНАСС и GPS и использовать её для синхронизации местной шкалы времени и автоматической корректировки действительного значения частоты встроенного высокостабильного РСЧ.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты выходных сигналов, МГ ц |
1; 5; 10 |
|
Среднеквадратическое значение напряжения выходных сигналов |
1,0±0,2 |
|
на подключенной нагрузке (50±2) Ом, В | |
|
Пределы относительной погрешности по частоте выходных сигналов, отн. ед.: - при выпуске |
±2,040_11 |
|
для стандартов Ч1-1011 и Ч1-1011/1 | |
|
для стандартов Ч1-1011/2 и Ч1-1011/3 |
±5,040_11 |
|
- в интервале времени между поверками |
±2,440_10 |
|
для стандартов Ч1-1011 и Ч1-1011/1 | |
|
для стандартов Ч1-1011/2 и Ч1-1011/3 |
±6,040’10 |
|
Относительная погрешность воспроизведения частоты от включения к включению (через 24 ч после включения), отн. ед., не более: | |
|
для стандартов Ч1-1011 и Ч1-1011/1 |
2,040_11 |
|
для стандартов Ч1-1011/2 и Ч1-1011/3 |
5,040 11 |
|
Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более: | |
|
- за интервал времени измерения 1 с |
1,440_11 2,040_11 |
|
для стандартов Ч1-1011 и Ч1-1011/1 | |
|
для стандартов Ч1-1011/2 и Ч1-1011/3 | |
|
- за интервал времени измерения 10 с |
5,040_12 |
|
для стандартов Ч1-1011 и Ч1-1011/1 | |
|
для стандартов Ч1-1011/2 и Ч1-1011/3 |
8,040 12 |
|
- за интервал времени измерения 100 с |
2,040_12 3,040’12 |
|
для стандартов Ч1-1011 и Ч1-1011/1 | |
|
для стандартов Ч1-1011/2 и Ч1-1011/3 | |
|
- за интервал времени измерения 1 сут |
5,040_12 |
|
для стандартов Ч1-1011 и Ч1-1011/1 | |
|
для стандартов Ч1-1011/2 и Ч1-1011/3 |
1,040’П |
|
Пределы относительной погрешности по частоте за 1 сут при работе | |
|
стандартов Ч1-1011 и Ч1-1011/2 в режиме автоматической корректи- |
±5,040_12 |
|
ровки частоты по сигналам СРНС, отн. ед |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А не более |
60 |
|
Габаритные размеры, мм, не более: - высота |
170 |
|
- ширина |
255 |
|
- длина |
310 |
|
Масса, кг, не более |
6,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до 40 |
|
- относительная влажность воздуха при температуре 25 °С, % |
до 80 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
По требованиям безопасности прибор соответствует ГОСТ 12.2.091-2012, степень загрязнения 2, категория измерений 1.
Знак утверждения типананосится на переднюю панель стандартов методом шелкографии. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование, тип |
Обозначение |
Количество |
|
Стандарт частоты и времени рубидиевый Ч1-1011 (Ч1-1011/1, Ч1-1011/2, Ч1-1011/3) |
РУГА.411653.006 |
1 шт. |
|
Блок антенный* |
— |
1 шт. |
|
Приспособление монтажное* |
— |
1 шт. |
|
Кабель антенный* |
РУГА.685661.020 |
1 шт. |
|
Кабель сетевой SCZ-1 |
— |
1 шт. |
|
Кабель соединительный |
РУГА.685661.002 |
1 шт. |
|
Вставка плавкая ВП2Б-1В 1А 250В |
ОЮ0.481.005 ТУ |
2 шт. |
|
Вставка плавкая ВП2Б-1В 3А 250В |
ОЮ0.481.005 ТУ |
1 шт. |
|
Компакт-диск с программным обеспечением** |
РУГА.411653.006 МД |
1 шт. |
|
Руководство по эксплуатации |
РУГА.411653.006 РЭ |
1 экз. |
|
Формуляр |
РУГА.411653.006 ФО |
1 экз. |
|
Упаковка |
РУГА.411915.005 |
1 шт. |
|
* Поставляются с Ч1-1011 и Ч1-1011/2 по требованию заказчика. ** Поставляется с Ч1-1011 и Ч1-1011/2 при наличии в приборе интерфейса RS-232G | ||
РУГА.411653.006 РЭ «Стандарты частоты и времени рубидиевые Ч1-1011. Руководство по эксплуатации», раздел 6 «Порядок работы».
Нормативные и технические документы, устанавливающие требования к стандартам частоты и времени Ч1-1011РУГА.411653.006 ТУ. Стандарты частоты и времени рубидиевые Ч1-1011. Технические условия.
ИзготовительЗакрытое акционерное общество «РУКНАР» (ЗАО «РУКНАР») Адрес: 603107, г. Нижний Новгород, пр. Гагарина, д. 178
Тел.: (831) 278-49-10, тел. / факс: (831) 469-30-41
Web-сайт: ruknar.com
Е-mail: ruknar@ruknar.com.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8-800-200-22-14
Web-сайт: www.nncsm.ru
Е-mail: mail@nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
3294
27 декабря 2022 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением наыиящытт приказа ии1авлян\за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Е.Р.Лазаренко
Сертификат: 029D109B000BAE27A64C995DDB060203A9
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 27.12.2021 до 27.12.2022
\_______________
