МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__  »          2025 г. №

Регистрационный № 96192-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроскопы видеоизмерительные ВИМ-II

предназначены для бесконтактных и контактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Описание средства измерений

Принцип действия микроскопов основан на измерении размеров детали по изображению, полученному со встроенного оптоэлектронного измерительного блока.

Микроскопы имеют жесткую консольную конструкцию и состоят из предметного стола, измерительных шкал (по осям X, Y и Z), оптоэлектронного измерительного блока, вычислительного блока. Измерения по оси Z выполняются с использованием функции автофокусировки. При необходимости, микроскопы могут быть оснащены контактным датчиком ТР20 или MCP, а также бесконтактным лазерным датчиком. Результаты измерений отображаются на мониторе персонального компьютера. Измерения проводятся в ручном, автоматическом или полуавтоматическом режимах.

Микроскопы конструктивно состоят из гранитного основания, подвижного предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель, и персонального компьютера.

В зависимости от диапазонов измерений по осям X и Y микроскопы изготавливают разных модификаций (табл. 2, 3): ВИМ-В 150, ВИМ-И 200, ВИМ-П 250, ВИМ-П 300, ВИМ-II 400, ВИМ-П 500.

Модификации микроскопов могут иметь разные исполнения, отличающиеся типом управления перемещений по осям X, Y, Z, оснащением дополнительными датчиками для измерений линейных размеров по оси Z (контактными, лазерными). Также микроскопы могут изготавливаться с уменьшением габаритов и массы.

В зависимости от исполнения микроскопы имеют обозначение

ВИМ-П_1__2_ 3__4 5 , где:

• 1  - верхняя граница наибольшего из диапазонов измерений в направлении осей Х и Y (150, 200, 250, 300, 400, 500);

• 2 - исполнение, имеющее высокую или повышенную точность (В - высокоточный или ВВ с повышенной точностью) и без обозначения для стандартной точности;

• 3  - тип управления (ПА - полуавтоматическое (моторизированная ось Z), А - полностью автоматическое) и без обозначения в случае механического перемещения стола;

• 4 - контактная система (К - при наличии контактного щупа, Л - при наличии лазерного датчика, ЛК - при наличии контактного щупа и лазерного датчика) и без обозначения для измерений только автофокусом;

• 5  - указывается только для исполнений микроскопов с уменьшенными

массогабаритными размерами и с внедрённой возможностью использования измерительного программного обеспечения М3 (при этом обозначается М3).

Нанесение знака поверки на микроскопы не предусмотрено. Серийный номер наносится на таблички, расположенные в местах, указанных на рисунке 2, и имеет буквенноцифровое обозначение (рисунок 1). Постоянные надписи маркировки на табличке выполнены фотохимическим способом, а переменные надписи выполнены ударным способом. Пломбировка выполнена с помощью наклейки самоклеящейся ленточной с индикацией при вскрытии.

Общий вид микроскопов представлен на рисунке 3.

Z---------------------------------

НФОРИС! ООО «ФОДИС»

ВИДЕОИЗМЕРИТЕЛЬНЫЙ МИКРОСКОП ВИМ-11

Исполнение ВИМ-П ЗООВВЛК Серийный номер Р2307000601

ТУ 26.70.22-002-36088358-2024

Степень защиты IP 20 Напряжение 220 В Частота max 50 Гц

Мощность не более 500 Вт Дата изготовления Ноябрь 2024 г.

Рисунок 1 - Внешний вид таблички

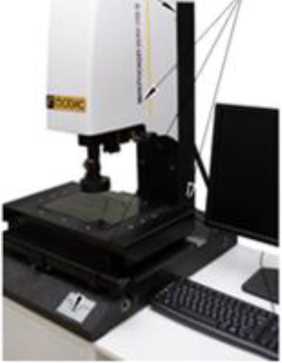

Место иачесения таб/^у-^ек с серийными номерами и бук^нно-ииФробыми обозначениями

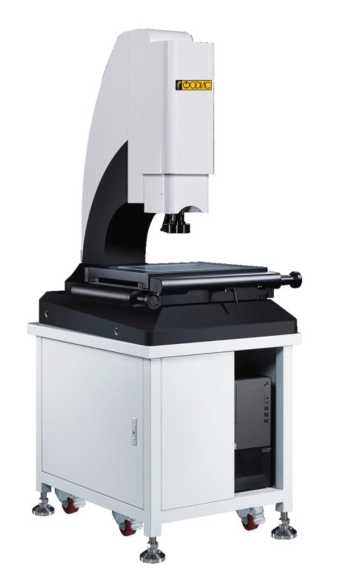

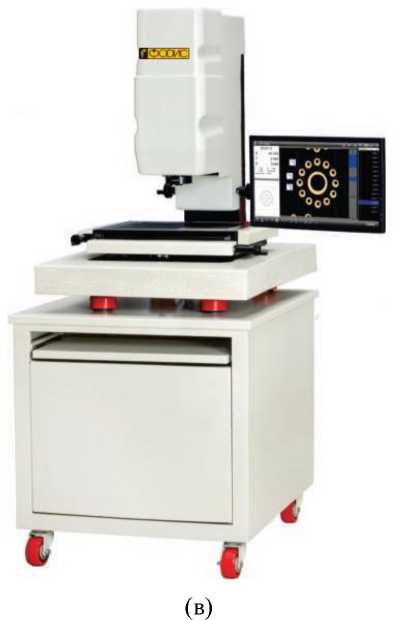

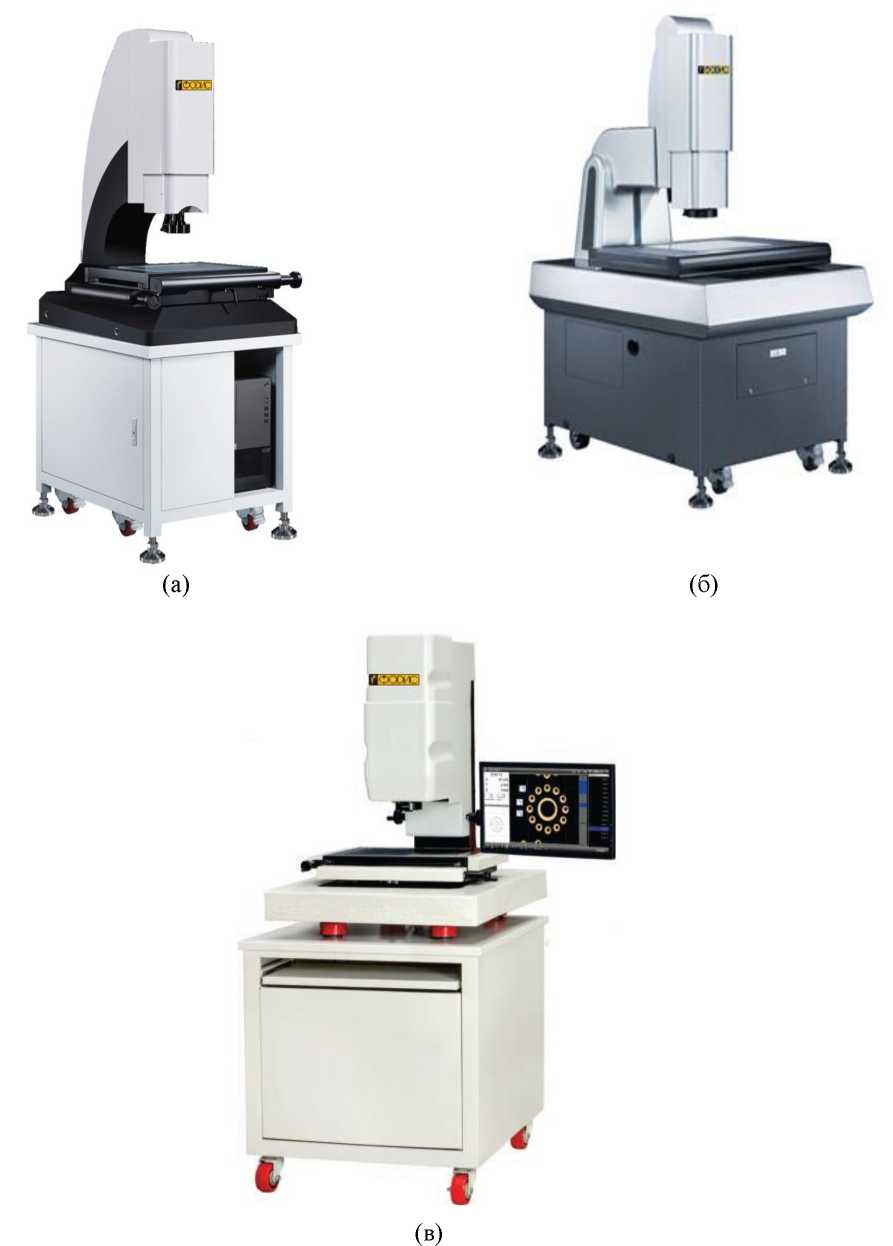

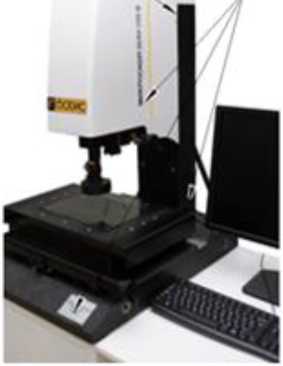

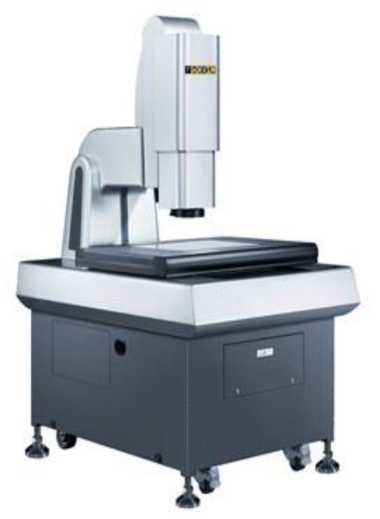

Рисунок 3 - Общий вид микроскопов:

а) микроскопы модификаций ВИМ-П 150, ВИМ-II 200, ВИМ-II 250, ВИМ-II 300;

б) микроскопы модификаций ВИМ-II 400, ВИМ-П 500;

в) микроскопы модификаций ВИМ-П 150, ВИМ-П 200, ВИМ-П 250, ВИМ-П 300, ВИМ-П 400, ВИМ-П 500 с уменьшенными массогабаритными размерами

Программное обеспечение

Микроскопы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО), предназначенного для обеспечения взаимодействия узлов прибора, выполнения, сохранения и обработки результатов измерений.

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения. Для защиты ПО от несанкционированного доступа используют защитный USB-ключ.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1. У каждого экземпляра микроскопа может быть одно из приведенных в таблице 1 ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FodiSoft	INS-C (Ins-M)	M3	MSU-3DPro	Gview DMIS CNC	RationalVue
Номер версии (идентификационный номер) ПО	V. 9.00 и выше	V 5.0.0.0 и выше	V.3.00.00 и выше	V.95.00.0000 и выше	V. 3.0.0.0 и выше	V. 2.1 и выше
Цифровой идентификатор ПО	отсутствует

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики микроскопов модификаций ВИМ-II 150,

ВИМ-П 200 и ВИМ-II 250

Наименование характеристики	Значение для модификаций
	ВИМ-II 150	ВИМ-II 200	ВИМ-II 250
Диапазон измерений длины, мм - по оси X	от 0 до 150	от 0 до 200	от 0 до 250
- по оси Y	от 0 до 100	от 0 до 100	от 0 до 150
- по оси Z1)	от 0 до 100	от 0 до 200	от 0 до 200
Пределы допускаемой абсолютной погрешности измерений длины, мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой		±(2,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)

Наименование характеристики	Значение для модификаций
	ВИМ-П 150	ВИМ-П 200	ВИМ-П 250
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «В», мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой	±(1,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ВВ», мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой	±(1,4+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)
Диапазон измерений плоского угла	от 0 до 360°
Пределы допускаемой абсолютной погрешности при измерении плоского угла	±14''
Примечания: 1) по заказу возможно изменение диапазона до 100, 200, 300, 400 или 500 мм, значение приведено в паспорте 2) L - измеряемая длина в мм 3) при оптическом увеличении 4,5 крат и выше

Таблица 3 - Метрологические характеристики микроскопов модификаций ВИМ-II 300,

ВИМ-П 400 и ВИМ-II 500

Наименование характеристики	Значение для модификаций
	ВИМ-П 300	ВИМ-П 400	ВИМ-П 500
Диапазон измерений длины, мм - по оси X	от 0 до 300	от 0 до 400	от 0 до 500
- по оси Y	от 0 до 200	от 0 до 300	от 0 до 400
- по оси Z1)	от 0 до 200	от 0 до 200	от 0 до 200
Пределы допускаемой абсолютной погрешности измерений длины, мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой		±(2,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)

Наименование характеристики	Значение для модификаций
	ВИМ-П 300 ВИМ-П 400 ВИМ-П 500
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «В», мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой	±(1,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ВВ», мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой	±(1,4+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200)
Диапазон измерений плоского угла	от 0 до 360°
Пределы допускаемой абсолютной погрешности при измерении плоского угла	±14''
Примечания: 1) по заказу возможно изменение диапазона до 100, 200, 300, 400 или 500 мм, значение приведено в паспорте 2) L - измеряемая длина в мм 3) при оптическом увеличении 4,5 крат и выше

Таблица 4 - Технические характеристики

Наименование характеристики	Значение для модификаций
	ВИМ-П 150 ВИМ-П 200	ВИМ-П 250	ВИМ-П 300	ВИМ-П 400	ВИМ-П 500
Цена единицы наименьшего разряда при измерении плоского угла,	1''
Цена единицы наименьшего разряда			0,0001
при измерении длины, мм, не более
Габаритные размеры, мм, не более
- длина	620	704	704	854	1100
- ширина	600	732	732	932	1100
- высота	870	1000	1000	1100	1200

Наименование характеристики	Значение для модификаций
	ВИМ-П 150 ВИМ-П 200	ВИМ-П 250	ВИМ-П 300	ВИМ-П 400	ВИМ-П 500
Масса, без дополнительного оборудования, кг, не более	150	180	190	290	490
Максимальная равнораспределенная нагрузка на предметный стол, кг, не более	30
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц, не более	220±22 50
Потребляемая мощность, Вт, не более	400 (с ручным типом управления)/ 500 (с автоматическим и полуавтоматическим типом управления)
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +15 до +25 от 20 до 80

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч	1100

Знак утверждения типа

наносится на табличку с серийным номером фотохимическим способом и титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства изме-	ений
Наименование	Обозначение	Количество
Микроскоп видеоизмерительный	ВИМ-П	1 шт.
Компьютер с ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Измерения» документа «Микроскопы видеоизмерительные ВИМ-II. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10"⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29.12.2018 г;

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 2482 от 26.11.2018 г;

ТУ 26.70.22-002-36088358-2024 «Микроскопы видеоизмерительные  ВИМ-II.

Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Фодис»

(ООО «Фодис»)

ИНН 5018198495

Юридический адрес: 141075, Московская обл., г. Королев, пр-кт Космонавтов, д. 15, этаж 3, помещ. LXII

Тел./факс 8(495)664-40-81

Web-сайт: www.fodis.su

E-mail: fodis.metr@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Фодис»

(ООО «Фодис»)

ИНН 5018198495

Юридический адрес: 141075, Московская обл., г. Королев, пр-кт Космонавтов, д. 15, этаж 3, помещ. LXII

Тел./факс 8(495)664-40-81

Web-сайт: www.fodis.su

E-mail: fodis.metr@mail.ru

Производственная площадка:

Zhenjiang Guanghua Weike Mechanical Tools Co., Ltd, Китай

Адрес: No. 66 Dongfang Road, Jingkou District, Zhenjiang City, Jiangsu Province, China

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__  »   ___"^_  2025 г. №

Регистрационный № 96194-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы пробоподготовки EasyPREP Sample Handler Назначение средства измерений

Системы пробоподготовки EasyPREP Sample Handler (далее - системы) предназначены для измерений объема жидкостей при автоматическом дозировании и подготовке проб.

Описание средства измерений

К системам пробоподготовки EasyPREP Sample Handler данного типа относятся системы зав.№ SHX0121390095 и зав.№ SHX0121390094.

Принцип действия систем основан на создании переменного вакуума в шприцевом насосе, в результате чего из дозирующего наконечника (насадки) сливается дозируемая жидкость.

Конструктивно системы состоят из робота-манипулятора, модуля автоматизированного шприцевого насоса, оснащенного прецизионным приводом, обеспечивающими автоматизацию процессов дозирования, шприца 25 мл, дозирующей насадки (наконечника), промывочной насадки, ультразвукового датчика для бесконтактного определения уровня AccuNorm и модуля AccuNorm, станции мойки, модуля объемного насоса.

Системы предназначены для работы в агрессивных средах, в том числе с опасными кислотами.

Управление системами осуществляется с использованием программного обеспечения через персональный компьютер, который подключается через разъем USB.

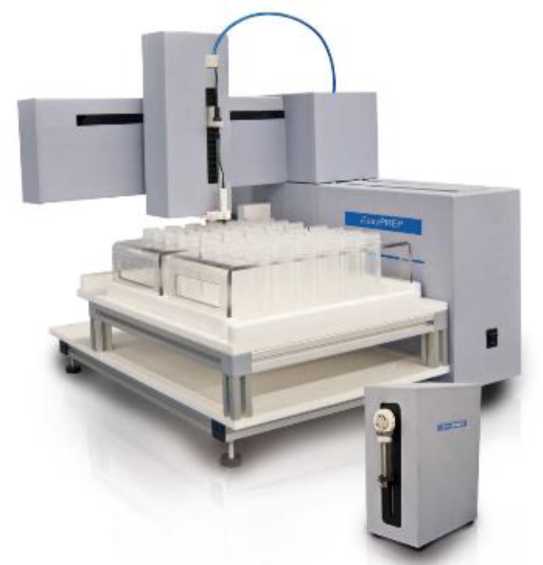

Общий вид станций приведен на рисунке 1.

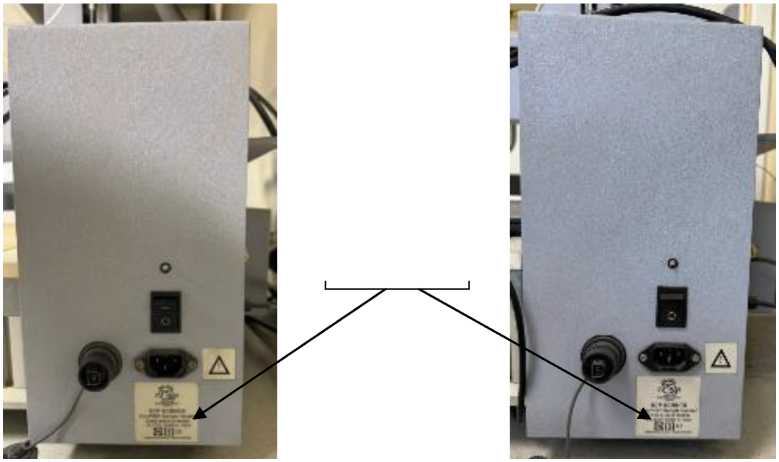

Заводской номер, имеющий буквенно-цифровой формат, нанесен заводским способом на маркировочную табличку, расположенную на стенке робота-манипулятора под кнопкой включения/выключения. Место нанесения заводского номера приведено на рисунке 2.

Пломбирование систем не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления системами, обеспечения функционирования интерфейса, обработки информации, полученной в процессе измерений, хранения результатов измерений.

ПО защищено паролем в режиме «Администрирование». Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.

Идентификация ПО осуществляется путем просмотра номера версии ПО на мониторе персонального компьютера при запуске ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для систем
	зав.№ SHX0121390095	зав.№ SHX0121390094
Идентификационное наименование ПО	Samplе Handler	Samplе Handler
Номер версии (идентификационный номер ПО)	4.6.1	4.7.2

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Наименование характеристики	Значение
Дозируемый объем, мл	50
Пределы допускаемой систематической составляющей относительной погрешности, %	±0,8
Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной составляющей погрешности, %	0,6
Примечание - Метрологические характеристики систем подтверждены при использовании дистиллированной воды по ГОСТ Р 58144-2018 для операций «Normalize» и «Fill» (п. 6.2 Руководства пользователя)

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - входное напряжение переменного тока, В	от 115 до 230
- частота переменного тока, Гц	50/60
Потребляемая мощность, В^А, не более	150
Габаритные размеры системы, см, не более -длина	66
- высота	90
- ширина	70
Масса системы, кг, не более	45
Условия эксплуатации: - температура окружающего воздуха, оС	от +15 до +25
- относительная влажность воздуха, %, не более	80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч	6000

Знак утверждения типа

наносится на титульный лист Руководства пользователя типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность систем

Наименование	Обозначение	Количество
Система пробоподготовки	EasyPREP Sample Handler	1 шт.
Руководство пользователя	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Работа с программным обеспечением» документа «Системы пробоподготовки EasyPREP Sample Handler. Руководство пользователя».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;

Техническая документация SCP SCIENCE, Канада.

Правообладатель

Общество с ограниченной ответственностью «ГРК «Быстринское»

(ООО «ГРК «Быстринское»)

ИНН 7701568891

Юридический адрес: 672038, Забайкальский край, г. Чита, ул. Шилова, д. 99Г, соор. 1 Телефон: +7 (3022) 219-800

E-mail: grkb@nornik.ru

Web-сайт: www.grkb.ru

Изготовитель

SCP SCIENCE, Канада

Адрес: 21800 Clark Graham Baie D'Ufre (Montreal), Quebec H9X 4B6, Canada

Телефон: +1(800)361-6820

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» Адрес: 190005, Россия, Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314555

---

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21 »           2025 г. №

Регистрационный № 96191-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики напряжения Назначение средства измерений

Датчики напряжения предназначены для измерений электрического напряжения постоянного тока от 2,4 до 4,0 кВ и электрического напряжения переменного тока от 19 до 29 кВ при частоте 50 Гц в контактной сети, применяются в составе системы измерительной токоприемника (СИТ) для вагонов-лабораторий испытаний контактной сети КИВ ВИКС.

Описание средства измерений

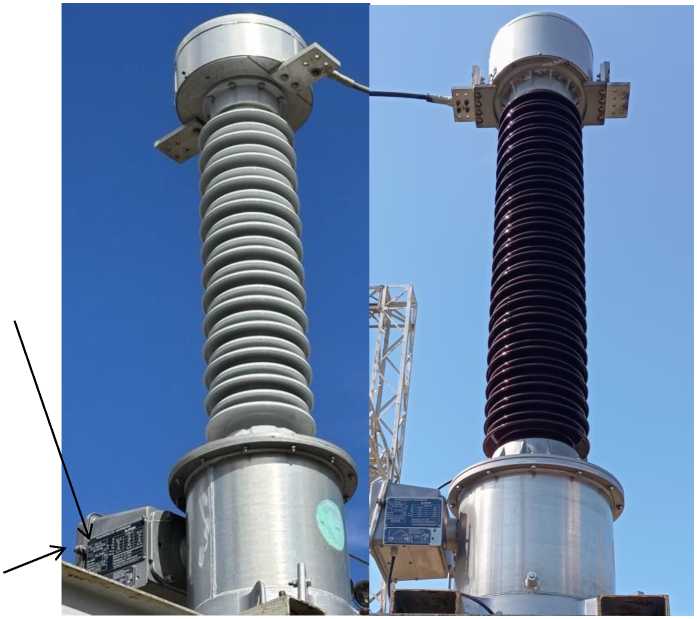

Датчики напряжения (далее - ДН) являются масштабными измерительными преобразователями напряжения высокого уровня частотой 50 Гц постоянного и переменного тока в низкий с заданным коэффициентом преобразования.

Высоковольтное плечо ДН образовано измерительным усилителем. Элементы усилителя смонтированы в герметизированном корпусе, питание осуществляется за счёт схемы опто-гальванической развязки.

Все элементы измерительного усилителя смонтированы на печатной плате, которая помещена в герметизированный корпус. Напряжение, снимаемое с выхода делителя напряжения контактной сети ДН, подаётся на вход аналого-цифрового преобразователя (АЦП), данные с которого передаются по волоконно-оптической линии связи в блок приёма, обработки и отображения информации.

Цвет окраски отдельных элементов конструкции может изменяться по согласованию с заказчиком. На функционал датчика напряжения конструктивное исполнение влияния не оказывает.

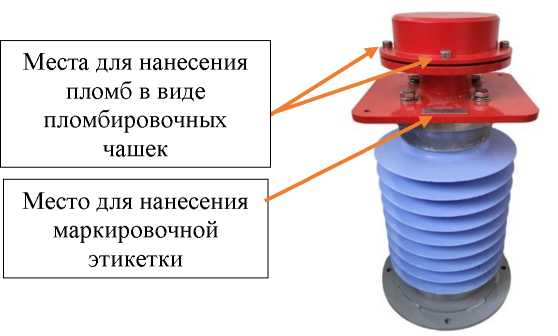

Пломбирование датчиков напряжения осуществляется пломбированием измерительных блоков методом нанесения маркер-краски на винты, гайки и методом установки пломбировочных чашек с их последующей заливкой пластилином или мастикой.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид датчика напряжения представлен на рисунке 1.

Заводской номер, состоящий из арабских цифр, приведён на маркировочной этикетке. Заводской номер наносится на маркировочную этикетку, расположенную на передней панели методами шелкографии, травления, гравировки или ударным методом. Общий вид маркировочной этикетки с указанием места нанесения знака утверждения типа, заводского номера приведены на рисунке 2.

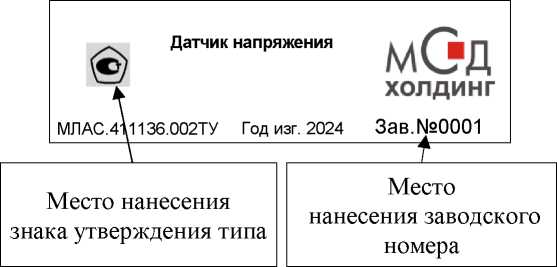

Рисунок 2 - Общий вид маркировочной этикетки с указанием места нанесения знака утверждения типа и заводского номера

Маркировочная этикетка в общем случае содержит:

• - товарный знак предприятия-изготовителя;

• - наименование средства измерения;

• - знак утверждения типа;

• - обозначение документа, по которому осуществляется изготовление датчика напряжения;

• - год выпуска;

• - заводской номер.

Программное обеспечение

Специальное программное обеспечение (далее - СПО) обеспечивает:

• - управления режимами работы ДН;

• - сохранение пользовательских конфигураций;

• - контроль работоспособности ДН при включении;

• - сохранение результатов измерений.

При разработке ПО используются продукты с закрытым исходным кодом.

Таблица 1 -

икационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	msd-sensors
Номер версии (идентификационный номер) ПО	1.1.2.33
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
Файл конфигурации	02 00 05 15 х OO.mtrcfg
Параметр х может принимать значения 00 или 01

Метрологически значимые константы, формируемые при настройке ДН, записаны в отдельный файл и защищены контрольной суммой. Файл 02_00_05_15_x_00.mtrcfg создается в процессе юстировки ДН специальной технологической программой на предприятии изготовителе, программа с ДН не поставляется.

Каждый файл 02_00_05_15_х_00.mtrcfg помимо метрологически значимых констант содержит заводской номер ДН и контрольную сумму защищаемой части файла.

Файл 02_00_05_15_х_00.mtrcfg привязан к заводскому номеру ДН, его использование с другим ДН не предусмотрено.

После приемо-сдаточных испытаний при производстве ДН или после каждой юстировки ДН, контрольные суммы каждого файла записываются в формуляр ДН изготовителем.

Уровень защиты ПО - «высокий» в соответствии с рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений: - электрического напряжения постоянного тока, кВ - электрического напряжения переменного тока, кВ при частоте 50 Гц	от 2,4 до 4,0 от 19 до 29
Пределы допускаемой относительной погрешности измерений напряжения, %	±10

Таблица 3 - Технические

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение постоянного тока, В	3,5
Габаритные размеры, мм, не более
- длина	540
- ширина	280
- высота	230
Масса, кг, не более	27
Степень защиты по ГОСТ 14254-2015	IP 65
Условия эксплуатации:
- температура окружающей среды, °С	от -40 до +50
- относительная влажность, %, не более	95

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, не менее, ч	25000
Средний срок службы, лет	7

Знак утверждения типа

наносится на маркировочную табличку ДН и в формуляр типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение***	Количество
Датчик напряжения	МЛАС.411136.002	1 шт.
Флэш-накопитель, содержащий файлы СПО	-	1 шт.
	02 00 05 15 х OO.mtrcfg	1 шт.
Комплект соединительных кабелей *	МЛАС.469349.639	1 компл.
Комплект монтажных частей**	МЛАС.305611.639	1 компл.
Документация:
Формуляр	МЛАС.411136.002 ФО	1 шт.

Примечание: отдельные части могут быть заменены аналогичными изделиями с характеристиками не хуже указанных.

* состав и количество определяется при заказе.

** по согласованию с заказчиком.

*** обозначение при заказе в технической и конструкторской документации, децимальный номер.

Сведения о методиках (методах) измерений приведены в разделах и пунктах следующих документов: - Формуляр МЛАС.411136.002 ФО п. 2 «Общие сведения».

измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;

Приказ Федерального агентства по техническому регулированию и метрологии от 24.02.2025 г. №359 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ со спектральными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;

МЛАС.411136.002 ТУ «Датчик напряжения». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Мобильные системы диагностики Холдинг»

(ООО «МСД Холдинг»)

ИНН 7813364688

Юридический адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, литера Е, помещ. 34

Телефон: (812) 646-75-21, (812) 646-75-22

Факс: (812) 646-75-19

Web-сайт: www.msd-spb.ru

E-mail: info@msd-spb.ru

Изготовитель

Общество с ограниченной ответственностью «Мобильные системы диагностики Холдинг»

(ООО «МСД Холдинг»)

ИНН 7813364688

Адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, литера Е, помещ. 34

Телефон: (812) 646-75-21, (812) 646-75-22

Факс: (812) 646-75-19

Web-сайт: www.msd-spb.ru

E-mail: info@msd-spb.ru

Испытательный центр

Общество с ограниченной ответственностью «МОСЭНЕРГОТЕСТ»

(ООО «МОСЭНЕРГОТЕСТ»)

Юридический адрес: 127282, Г.МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ

ОКРУГ СЕВЕРНОЕ МЕДВЕДКОВО, ПРОЕЗД ЧЕРМЯНСКИЙ, Д. 7

Адрес места осуществления деятельности: 127282, г. Москва, проезд Чермянский, д. 7, помещение № 56

Уникальный номер записи об аккредитации

RA.RU.314943

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 21 »    авп^сл. 2025 г. №

Регистрационный № 96195-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные CTS Назначение средства измерений

Машины испытательные CTS (далее - машины) предназначены для измерений силы, перемещения и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.

Описание средства измерений

Принцип действия машины основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы (активного захвата) и, как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы, приложенной к образцу, производится путем преобразования механической деформации чувствительного элемента тензометрического датчика силы в электрический сигнал. Для высокоточного измерения деформации образца в состав машины могут быть включены измерители перемещений и (или) деформаций (экстензометры) различных видов исполнения и модификаций.

Конструктивно машины состоят из испытательной рамы и системы управления и сбора данных. Испытательная рама состоит из основания, на котором закреплены направляющие колонны с подвижной и неподвижной траверсами (тягами), датчика силы, датчика перемещения, датчиков деформации (опционально). Машины могут выпускаться с одной, двумя и более рабочими зонами. Перемещение подвижного захвата (тяги) и нагружение испытуемого образца электроприводом.

Машины могут оснащаться несколькими сменными датчиками силы диапазонами измерений, не превышающими наибольший предел измерений датчиками измерения удлинения (деформации) с различными диапазонами отвечающими требованиям испытаний образцов, изделий или конструкций.

Сигналы от датчиков поступают в систему управления и сбора данных, представляющую собой персональный компьютер с установленным программным обеспечением. Система измеряет и регистрирует выходные электрические аналоговые и цифровые сигналы датчиков, обрабатывает и анализирует полученную информацию, формирует сигналы управления. Настройки машины и режимы её работы задаются в программном обеспечении, установленном на персональном компьютере.

Машины выпускаются в нескольких модификациях, отличающихся конструкцией и диапазонами измерений, в соответствии с таблицей 1.

Нанесение знака поверки на машины не предусмотрено.

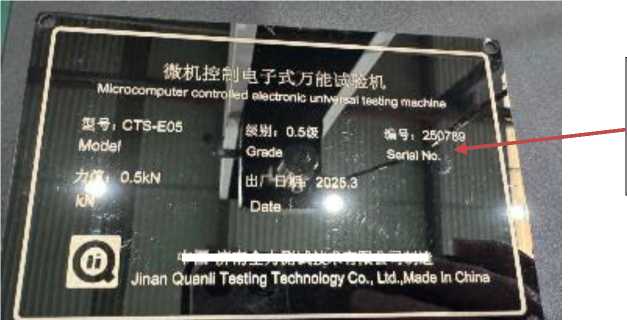

Заводской номер в виде арабских цифр методом гравировки нанесен на маркировочную табличку, закрепленную на корпусе машины.

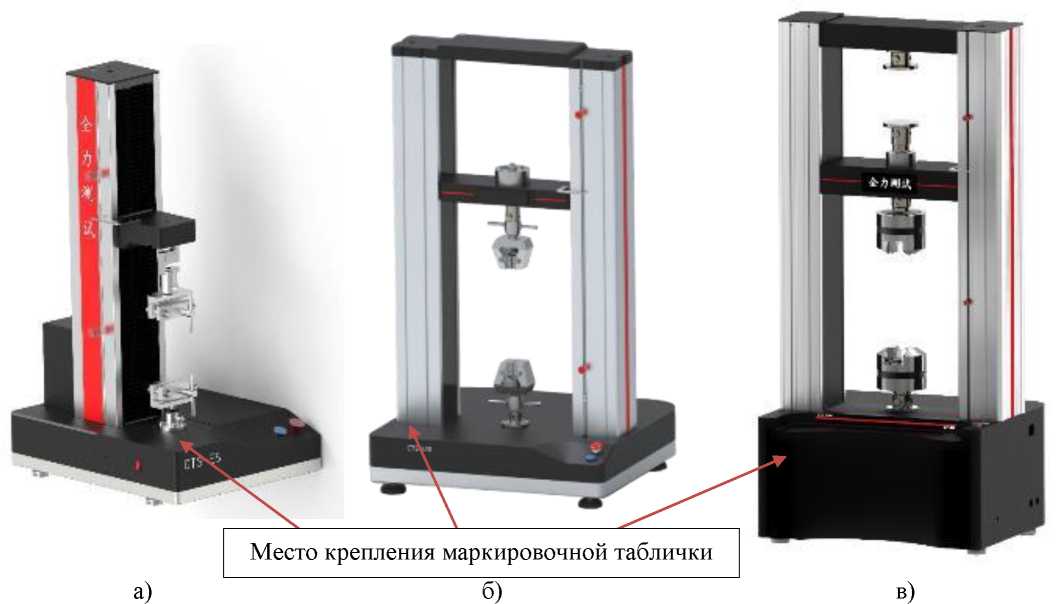

Общий вид машин и место крепления маркировочной таблички представлены на рисунке 1, место нанесения заводского номера - на рисунке 2. Пломбирование машин не предусмотрено.

- Общий вид машин с указанием места нанесения маркировочной таблички с заводским номером:

а) настольные одноколонные; б) настольные двухколонные; в) напольные двухколонные

Программное обеспечение

Программное обеспечение (далее - ПО) является внешним, разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.

¹⁾ Указано максимально возможное значение, конкретное значение приводится в паспорте на машину.

Таблица 4 -

Наименование характеристики	Значение
Нижний предел измерений силы, % от ВПИ	0,5
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы (удлинения образцов) в диапазоне до 0,3 мм включ. в зависимости от категории точности1), мкм: - 0,5 категория точности	± 1,5
- 1 категория точности	± 3,0
- 2 категория точности	± 6,0
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы (удлинения образцов) в диапазоне св. 0,3 мм до верхнего предела измерений в зависимости от категории точности1), %: - 0,5 категория точности	± 0,5
- 1 категория точности	± 1,0
- 2 категория точности	± 2,0
1) Категория точности устанавливается предприятием-изготовителем и приводится
в паспорте на машину.

Таблица 5 - Основные технические

Наименование характеристики	Значение
Габаритные размеры1), мм, не более: - длина	1500
- ширина	1800
- высота	4000
Масса1), кг, не более	6000
Параметры электрического питания: - напряжение переменного тока, В	380±38
- частота переменного тока, Гц	50±1
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +35
- относительная влажность воздуха, %, не более	75
1) Указано максимально возможное значение, конкретное значение приводится в паспорте
на машину.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Машина испытательная	CTS	1 шт.
Персональный компьютер с программным обеспечением	-	1 шт.
Машины испытательные CTS. Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Использование и эксплуатация» документа «Машины испытательные CTS. Руководство по эксплуатации. Часть вторая. Инструкция по эксплуатации машины».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498;

СМК 02 СТО 57 «Стандарт организации. Метрологическое обеспечение. Локальная поверочная схема для машин испытательных», утвержденный УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 03.03.2025 г.

Правообладатель

Jinan Quanli Testing Technology Co., Ltd, Китай

Адрес: #569, West xisha Road, Huaiyin, Jinan city, Shandong Province, China

Изготовитель

Jinan Quanli Testing Technology Co., Ltd, Китай

Адрес: #569, West xisha Road, Huaiyin, Jinan city, Shandong Province, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__  »   ___"^_  2025 г. №

Нанесение знака утверждения типа на сита не предусмотрено.

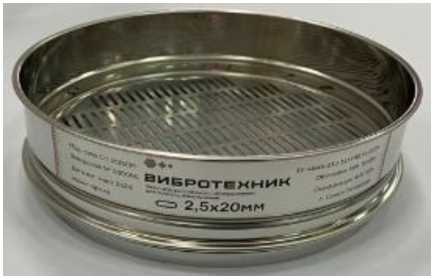

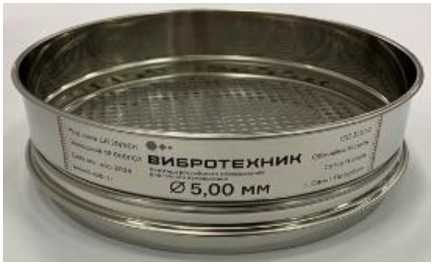

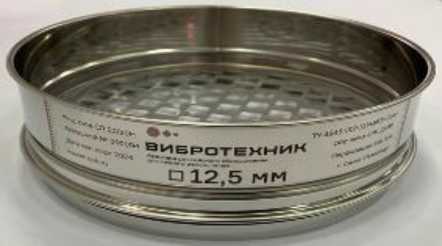

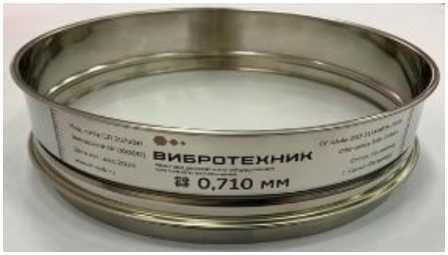

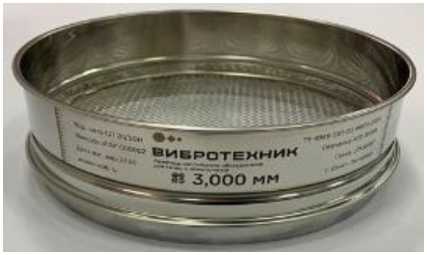

Общий вид сит из сетки металлической проволочной представлен на рисунке 1. Общий вид сит из ткани на основе синтетических нитей представлен на рисунке 2. Общий вид сит из стальных листов с круглой перфорацией представлен на рисунке 3. Общий вид сит из стальных листов с квадратной перфорацией представлен на рисунке 4. Общий вид сит из стальных листов с продолговатой и прямоугольной перфорацией представлен на рисунке 5.

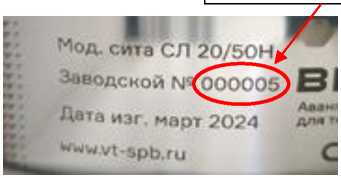

Место нанесения заводского номера представлено на рисунке 6.

Пломбирование сит не предусмотрено.

Метрологические и технические характеристики

Метрологические и технические характеристики и показатели надежности сит представлены в таблицах 1-10.

Таблица 1 - Метрологические характеристики сит из металлической сетки проволочной тканой на основе проволоки из цветных металлов и их сплавов. Нормальная точность

Номинальный размер стороны ячейки в свету Who.m, мм	Допускаемое отклонение среднего размера стороны ячейки от номинального значения Aw ном, мм	Максимальное отклонение размера стороны ячейки от номинального значения Awmax, мм	Диаметр проволоки d, мм
			Предпочтит ельное значение dHOM	Допускаемый диапазон
				dmax	dmin
0,040	±0,004	0,028	0,030	0,044	0,016
0,045	±0,005	0,031	0,036	0,054	0,026
0,050	±0,006	0,034	0,036	0,054	0,026
0,056	±0,006	0,038	0,040	0,059	0,026
0,063	±0,007	0,041	0,040	0,064	0,032
0,071	±0,007	0,045	0,050	0,064	0,032
0,080	±0,008	0,050	0,055	0,086	0,034
0,090	±0,009	0,055	0,060	0,086	0,034
0,100	±0,009	0,060	0,060	0,096	0,044
0,112	±0,010	0,067	0,080	0,110	0,050
0,125	±0,011	0,074	0,080	0,110	0,070
0,140	±0,012	0,081	0,090	0,125	0,070
0,160	±0,014	0,091	0,100	0,150	0,070
0,180	±0,015	0,099	0,120	0,190	0,080
0,200	±0,016	0,106	0,120	0,190	0,080
0,224	±0,018	0,116	0,120	0,190	0,080
0,250	±0,020	0,125	0,120	0,190	0,080
0,280	±0,022	0,140	0,140	0,215	0,085
0,315	±0,024	0,151	0,160	0,265	0,105
0,355	±0,026	0,163	0,160	0,265	0,105
0,400	±0,029	0,180	0,160	0,265	0,105
0,450	±0,032	0,194	0,200	0,315	0,105
0,500	±0,040	0,210	0,250	0,365	0,135
0,560	±0,040	0,220	0,250	0,365	0,135
0,630	±0,050	0,250	0,300	0,465	0,235
0,700	±0,050	0,280	0,300	0,465	0,235
0,800	±0,060	0,310	0,300	0,465	0,235
0,900	±0,060	0,340	0,400	0,570	0,280
1,000	±0,070	0,370	0,400	0,570	0,280
1,250	±0,080	0,450	0,400	0,570	0,280
1,600	±0,100	0,560	0,500	0,670	0,340
2,000	±0,120	0,700	0,500	0,670	0,340
2,500	±0,150	0,880	0,500	0,670	0,340
3,200	±0,288	1,280	0,800	1,240	0,460
4,000	±0,360	1,600	1,000	1,240	0,460

Таблица 2 - Метрологические характеристики сит из металлической сетки на основе стальной проволоки. Нормальная точность

Допускаемый диапазон номинального размера стороны ячейки в свету Whom, мм		Допускаемое отклонение среднего размера стороны ячейки от номинального значения Aw ном, мм	Максимальное отклонение размера стороны ячейки от номинального значения Awmax, мм	Диаметр проволоки d, мм			Конструктивные ограничения сит (СЛ 12/38Н; СЛ 20/38Н; СЛ 20/50Н; СЛ 20/100Н; СЛ 30/50Н; СЛ 30/100Н; СЛ 40/70Н; СЛ 40/140Н; СЛ 50/70н)
				Предпочтитель ное значение dnOM	Допускаемый диапазон
wmin	wmax				dmax	dmin
1	2	3	4	5	6	7	8
0,020	0,021	±0,0030	0,0189	0,020	0,040	0,010
0,022	0,023	±0,0032	0,0207	0,020	0,040	0,010
0,024	0,025	±0,0035	0,0225	0,020	0,040	0,010
0,026	0,027	±0,0038	0,0243	0,020	0,040	0,010
0,028	0,029	±0,0041	0,0261	0,020	0,040	0,010
0,030	0,031	±0,0043	0,0279	0,030	0,045	0,015
0,032	0,033	±0,0046	0,0297	0,030	0,045	0,015
0,034	0,035	±0,0049	0,0315	0,030	0,045	0,015
0,036	0,037	±0,0052	0,0333	0,030	0,045	0,015	Без ограничений
0,038	0,039	±0,0055	0,0351	0,030	0,045	0,015
0,040	0,041	±0,0057	0,0369	0,030	0,045	0,015
0,042	0,043	±0,0060	0,0387	0,030	0,045	0,015
0,044	0,045	±0,0063	0,0405	0,035	0,056	0,015
0,046	0,047	±0,0066	0,0423	0,035	0,056	0,015
0,048	0,049	±0,0069	0,0441	0,035	0,056	0,015
0,050	0,051	±0,0071	0,0459	0,040	0,056	0,015
0,052	0,053	±0,0074	0,0477	0,040	0,056	0,015

1	2	3	4	5	6	7	8
1,700	1,749	±0,1574	0,7000	0,400	1,100	0,260	Без ограничений
1,750	1,799	±0,1619	0,7200	0,400	1,100	0,260
1,800	1,849	±0,1664	0,7400	0,450	1,100	0,260
1,850	1,899	±0,1709	0,7600	0,600	1,100	0,260
1,900	1,949	±0,1754	0,7800	0,600	1,100	0,260
1,950	1,999	±0,1799	0,8000	0,600	1,100	0,260
2,000	2,049	±0,1844	0,8200	0,600	0,750	0,330
				1,000	1,450	0,770
2,050	2,099	±0,1889	0,8400	0,600	0,750	0,330
				1,000	1,450	0,770
2,100	2,149	±0,1934	0,8600	0,600	0,750	0,330
				1,000	1,450	0,770
2,150	2,199	±0,1979	0,8800	0,600	0,750	0,330
				1,000	1,450	0,770
2,200	2,249	±0,2024	0,9000	0,600	0,750	0,330
				1,000	1,450	0,770
2,250	2,299	±0,2069	0,9200	0,600	0,750	0,330
				1,000	1,450	0,770
2,300	2,349	±0,2114	0,9400	0,600	0,750	0,330
				1,000	1,450	0,770
2,350	2,399	±0,2159	0,9600	0,600	0,750	0,330
				1,000	1,450	0,770
2,400	2,449	±0,2204	0,9800	0,600	0,750	0,330
				1,000	1,450	0,770

1	2	3	4	5	6	7	8
2,450	2,499	±0,2249	1,0000	0,600	0,750	0,330	Без ограничений
				1,000	1,450	0,770
2,500	2,579	±0,2321	1,0316	0,500	0,750	0,330
				0,900	1,450	0,770
2,580	2,659	±0,2393	1,0636	0,500	0,750	0,330
				0,900	1,450	0,770
2,660	2,739	±0,2465	1,0956	0,500	0,750	0,330
				0,900	1,450	0,770
2,740	2,819	±0,2537	1,1276	0,450	0,750	0,330
				0,900	1,450	0,770
2,820	2,899	±0,2609	1,1596	0,450	0,750	0,330
				0,900	1,450	0,770
2,900	2,979	±0,2681	1,1916	0,450	0,750	0,330
				0,900	1,450	0,770
2,980	3,059	±0,2753	1,2236	0,500	0,880	0,420
				1,000	1,540	0,900
3,060	3,139	±0,2825	1,2556	0,600	0,880	0,420
				1,000	1,540	0,900
3,140	3,219	±0,2897	1,2876	0,600	0,880	0,420
				1,000	1,540	0,900
3,220	3,299	±0,2969	1,3200	0,500	0,880	0,420
				1,000	1,540	0,900
3,300	3,379	±0,3041	1,3516	0,500	0,880	0,420
				1,000	1,540	0,900

1	2	3	4	5	6	7	8
3,380	3,459	±0,3113	1,3836	0,700	0,880	0,420	Без ограничений
				1,000	1,540	0,900
3,460	3,539	±0,3185	1,4156	0,700	0,880	0,420
				1,000	1,540	0,900
3,540	3,619	±0,3257	1,4476	0,600	0,880	0,420
				1,000	1,540	0,900
3,620	3,699	±0,3329	1,4800	0,600	0,880	0,420
				1,000	1,540	0,900
3,700	3,779	±0,3401	1,5116	0,600	0,880	0,420
				1,000	1,760	0,900
3,780	3,859	±0,3473	1,5436	0,600	0,880	0,420
				1,000	1,760	0,900
3,860	3,939	±0,3545	1,5800	0,600	0,880	0,420
				1,000	1,760	0,900
3,940	3,999	±0,3600	1,6000	0,600	1,080	0,500
				1,000	1,760	1,100
4,000	4,149	±0,3734	1,6600	0,600	1,080	0,500
				1,000	1,760	1,100
4,150	4,299	±0,3869	1,7200	0,600	1,080	0,500
				1,000	1,760	1,100
4,300	4,449	±0,4004	1,7800	0,600	1,080	0,500
				1,000	1,760	1,100
4,450	4,599	±0,4139	1,8400	0,700	1,080	0,600
				1,200	1,980	1,100

1	2	3	4	5	6	7	8
4,600	4,749	±0,4274	1,9000	0,700	1,080	0,600	Без ограничений
				1,200	1,980	1,100
4,750	4,899	±0,4409	1,9600	0,700	1,280	0,580
				1,200	2,200	1,300
4,900	5,049	±0,4544	2,0200	0,700	1,280	0,580
				1,200	2,200	1,300
5,050	5,199	±0,4679	2,0800	0,700	1,280	0,580
				1,200	2,200	1,300
5,200	5,349	±0,4814	2,1400	0,700	1,280	0,580
				1,200	2,200	1,300
5,350	5,499	±0,4949	2,2000	0,700	1,280	0,580
				1,200	2,200	1,300
5,500	5,649	±0,5084	2,2600	0,700	1,280	0,580
				1,200	2,200	1,300
5,650	5,799	±0,5219	2,3200	0,700	1,280	0,580
				1,200	2,200	1,300
5,800	5,949	±0,5354	2,3800	0,700	1,280	0,580
				1,200	2,200	1,300
5,950	5,999	±0,5400	2,4000	0,700	1,280	0,580
				1,200	2,200	1,300
6,000	6,249	±0,5624	2,5000	0,700	1,280	0,580
				1,200	2,420	1,300
6,250	6,499	±0,5849	2,6000	0,700	1,280	0,580
				1,200	2,420	1,300

1	2	3	4	5	6	7	8
6,500	6,749	±0,6074	2,7000	0,700	1,280	0,580	Без ограничений
				1,200	2,420	1,300
6,750	6,999	±0,6300	2,8000	0,700	1,280	0,580
				1,200	2,420	1,300
7,000	7,249	±0,6524	2,9000	0,700	1,280	0,580
				1,200	2,420	1,300
7,250	7,499	±0,6749	3,0000	0,700	1,280	0,580
				1,200	2,420	1,300
7,500	7,749	±0,6974	3,0000	0,700	1,280	0,580
				1,200	2,420	1,300
7,750	7,999	±0,7200	3,2000	0,700	1,280	0,580
				1,200	2,420	1,300
8,000	8,249	±0,7424	3,3000	0,700	1,280	0,580
				1,600	2,420	1,300
8,250	8,499	±0,7649	3,4000	0,700	1,280	0,580
				1,600	2,420	1,300
8,500	8,749	±0,7874	3,5000	1,000	1,280	0,580
				1,600	2,420	1,300
8,750	8,999	±0,8100	3,6000	1,000	1,280	0,580
				1,600	2,420	1,300
9,000	9,249	±0,8324	3,7000	1,000	2,200	0,800
				2,000	3,900	2,240
9,250	9,499	±0,8549	3,8000	1,000	2,200	0,800
				2,000	3,900	2,240

1	2	3	4	5	6	7	8
9,500	9,749	±0,8774	3,9000	1,000	2,200	0,800	Без ограничений
				2,000	3,900	2,240
9,750	9,999	±0,9000	4,0000	1,000	2,200	0,800
				2,000	3,900	2,240
10,000	10,449	±0,9404	4,1800	1,000	2,200	0,800
				2,000	3,900	2,240
10,500	10,949	±0,9854	4,3800	1,000	2,200	0,800
				2,000	3,900	2,240
11,000	11,449	±1,0304	4,5800	1,000	2,200	0,800
				1,600	3,900	2,240
11,500	11,949	±1,0754	4,7800	1,000	2,200	0,800
				2,000	3,900	2,240
12,000	12,449	±1,1204	4,9800	1,000	2,200	0,800
				2,000	3,900	2,240
12,500	12,949	±1,1654	5,1800	1,000	2,200	0,800
				2,000	3,900	2,240
13,000	13,449	±1,2104	5,3800	1,000	2,200	0,800
				2,000	3,900	2,240
13,500	13,949	±1,2554	5,5800	1,000	2,200	0,800
				2,000	3,900	2,240
14,000	14,449	±1,3004	5,7800	1,000	2,200	0,800
				3,600	3,900	2,240
14,500	14,949	±1,3454	5,9800	1,000	2,200	0,800
				3,600	3,900	2,240

1	2	3	4	5	6	7	8
15,000	15,449	±1,3904	6,1800	1,600	2,700	1,350	Без ограничений
				3,600	4,400	2,750
15,500	15,949	±1,4354	6,3800	1,600	2,700	1,350
				3,600	4,400	2,750
16,000	16,449	±1,4804	6,5800	1,600	2,700	1,350
				3,600	5,500	2,750
16,500	16,949	±1,5254	6,7800	1,600	2,700	1,350
				3,600	5,500	2,750
17,000	17,449	±1,5704	6,9800	1,600	2,700	1,350
				3,600	5,500	2,750
17,500	17,949	±1,6154	7,1800	1,600	2,700	1,350
				3,600	5,500	2,750
18,000	18,449	±1,6604	7,3800	1,600	2,700	1,350
				3,600	5,500	2,750
18,500	18,949	±1,7054	7,5800	1,600	2,700	1,350
				3,600	5,500	2,750
19,000	19,449	±1,7504	7,7800	1,600	2,700	1,350
				3,600	5,500	2,750
19,500	19,949	±1,7954	7,9800	1,600	2,700	1,350
				3,600	5,500	2,750
20,000	20,999	±1,8900	8,4000	1,600	2,700	1,350
				5,000	5,500	2,750
21,000	21,999	±1,9800	8,8000	1,600	2,700	1,350
				5,000	5,500	2,750

1	2	3	4	5	6	7	8
22,000	22,999	±2,0700	9,2000	1,600	2,700	1,350
				5,000	5,500	2,750
23,000	23,999	±2,1600	9,6000	1,600	2,700	1,350
				5,000	5,500	2,750
24,000	24,999	±2,2500	10,0000	1,600	2,700	1,350
				5,000	5,500	2,750
25,000	25,999	±2,3400	10,4000	2,000	3,960	1,750
				5,000	6,600	4,500	Без ограничений
26,000	26,999	±2,4300	10,8000	2,000	3,960	1,750
				5,000	6,600	4,500
27,000	27,999	±2,5200	11,2000	2,000	3,960	1,750
				5,000	6,600	4,500
28,000	28,999	±2,6100	11,6000	2,000	3,960	1,750
				5,000	6,600	4,500
29,000	29,999	±2,7000	12,0000	2,000	3,960	1,750
				5,000	6,600	4,500
30,000	32,499	±1,6250	4,8749	2,500	3,960	1,750
				5,000	6,600	4,500
32,500	34,999	±1,7500	5,2500	2,500	3,960	1,750
				5,000	6,600	4,500	СЛ 12/38Н
35,000	37,499	±1,8750	5,6249	2,500	3,960	1,750	(не изготавливаются)
				5,000	6,600	4,500
37,500	39,999	±2,0000	6,0000	2,500	3,960	1,750
				5,000	6,600	4,500

1	2	3	4	5	6	7	8
40,000	42,499	±2,1250	6,3749	2,500	3,960	1,750
				5,000	6,600	4,500
42,500	44,999	±2,2500	6,7499	2,500	3,960	1,750
				5,000	6,600	4,500
45,000	47,499	±2,3750	7,1249	2,500	3,960	1,750
				5,000	6,600	4,500
47,500	49,999	±2,5000	7,5000	2,500	3,960	1,750
				5,000	6,600	4,500
50,000	52,499	±2,6250	7,8749	4,000	5,400	3,500
				6,000	8,800	5,500
52,500	54,999	±2,7500	8,2500	4,000	5,400	3,500
				6,000	8,800	5,500	СЛ 12/38Н
55,000	57,499	±2,8750	8,6249	4,000	6,600	3,400	(не изготавливаются)
				6,000	11,000	7,000
57,500	59,999	±3,0000	9,0000	4,000	6,600	3,400
				6,000	11,000	7,000
60,000	62,499	±3,1250	9,3749	4,000	6,600	3,400
				6,000	11,000	7,000
62,500	64,999	±3,2500	9,7499	4,000	6,600	3,400
				6,000	11,000	7,000
65,000	67,499	±3,3750	10,1249	4,000	6,600	3,400
				6,000	11,000	7,000
67,500	69,999	±3,5000	10,5000	4,000	6,600	3,400
				6,000	11,000	7,000

1	2	3	4	5	6	7	8
70,000	74,999	±3,7500	11,2500	4,000	6,600	3,400	СЛ 12/38Н (не изготавливаются)
				8,000	11,000	7,000
75,000	79,999	±4,0000	12,0000	5,000	6,600	3,400
				10,000	11,000	7,000
80,000	84,999	±4,2500	12,7500	5,000	6,600	3,400	СЛ 12/38Н; СЛ 20/38Н, СЛ 20/50Н; СЛ 20/100Н (не изготавливаются)
				10,000	11,000	7,000
85,000	89,999	±4,5000	13,5000	5,000	6,600	3,400
				10,000	11,000	7,000
90,000	94,999	±4,7500	14,2500	5,000	6,600	3,400
				10,000	11,000	7,000
95,000	99,999	±5,0000	15,0000	5,000	6,600	3,400
				10,000	11,000	7,000
100,000	104,999	±5,2500	15,7500	5,000	6,600	3,400
				10,000	11,000	7,000
105,000	109,999	±5,5000	16,5000	5,000	6,600	3,400
				10,000	11,000	7,000
110,000	114,999	±5,7500	17,2500	5,000	6,600	3,400
				10,000	11,000	7,000
115,000	119,999	±6,0000	18,0000	5,000	6,600	3,400
				10,000	11,000	7,000
120,000	125,000	±6,2500	18,7500	5,000	6,600	3,400
				10,000	11,000	7,000

Таблица 3 - Метрологические характеристики сит из металлической сетки на основе проволоки из нержавеющей стали (НС). Контрольная точность

Номинальный размер стороны ячейки в свету Whom, мм	Допускаемое отклонение среднего размера стороны ячейки от номинального значения Aw ном, мм	Максимальное отклонение размера стороны ячейки от номинального значения Awmax, мм	Предел допускаемого среднеквадратического отклонения (СКО) результата измерений размера ячеек со, мм	Диаметр проволоки d, мм			Конструктивные ограничения сит (СЛ 12/38К; СЛ 20/50К; СЛ 20/100К; СЛ 30/50К; СЛ 30/100К; СЛ 40/70К; СЛ 40/140К; СЛ 50/70К)
				Предпочтите льное значение dHOM	Допускаемый диапазон
					dmax	dmin
1	2	3	4	5	6	7	8
0,020	±0,0021	0,0133	0,0047	0,020	0,023	0,017
0,025	±0,0022	0,0148	0,0052	0,025	0,029	0,021
0,032	±0,0024	0,0166	0,0059	0,028	0,033	0,023
0,036	±0,0026	0,0176	0,0062	0,030	0,035	0,024
0,038	±0,0026	0,0181	0,0064	0,030	0,035	0,024
0,040	±0,0027	0,0186	0,0065	0,032	0,037	0,027
0,045	±0,0028	0,0197	0,0069	0,032	0,037	0,027
0,050	±0,0030	0,0209	0,0073	0,036	0,041	0,031
0,053	±0,0031	0,0215	0,0076	0,036	0,041	0,031	Без ограничений
0,056	±0,0032	0,0221	0,0078	0,040	0,046	0,034
0,063	±0,0034	0,0236	0,0083	0,045	0,052	0,038
0,071	±0,0036	0,0251	0,0089	0,050	0,058	0,043
0,075	±0,0037	0,0259	0,0091	0,050	0,058	0,043
0,080	±0,0039	0,0268	0,0095	0,056	0,064	0,048
0,090	±0,0042	0,0286	0,0101	0,063	0,072	0,054
0,100	±0,0045	0,0304	0,0108	0,071	0,082	0,060

1	2	3	4	5	6	7	8
6,300	±0,1780	0,4560	0,2070	1,800	2,100	1,500
6,700	±0,1890	0,4770	0,2180	1,800	2,100	1,500
7,100	±0,2000	0,4970	0,2290	1,800	2,100	1,500
8,000	±0,2240	0,5420	0,2540	2,000	2,300	1,700
9,000	±0,2510	0,5890	0,2810	2,240	2,600	1,900
9,500	±0,2650	0,6130	0,2940	2,240	2,600	1,900
10,000	±0,2790	0,6360	0,3070	2,500	2,900	2,100
11,200	±0,3110	0,6900	0,3390	2,500	2,900	2,100
12,500	±0,3460	0,7470	0,3740	2,500	2,900	2,100
13,200	±0,3650	0,7770	0,3920	2,800	3,200	2,400	Без ограничений
14,000	±0,3870	0,8110	0,4130	2,800	3,200	2,400
16,000	±0,4410	0,8940	0,4670	3,150	3,600	2,700
18,000	±0,4950	0,9740	0,5200	3,150	3,600	2,700
19,000	±0,5220	1,0130	0,5470	3,150	3,600	2,700
20,000	±0,5480	1,0520	0,5750	3,150	3,600	2,700
22,400	±0,6130	1,1430	0,6410	3,550	4,100	3,000
25,000	±0,6820	1,2380	0,7140	3,550	4,100	3,000
26,500	±0,7220	1,2920	0,7570	3,550	4,100	3,000
28,000	±0,7620	1,3450	0,8010	3,550	4,100	3,000
31,500	±0,8550	1,4670	0,9070	4,000	4,600	3,400
35,500	±0,9610	1,6010	1,0000	4,000	4,600	3,400	СЛ 12/38К (не изготавливаются)
37,500	±1,0140	1,6670	1,0000	4,500	5,200	3,800
40,000	±1,0800	1,7480	1,0000	4,500	5,200	3,800
45,000	±1,2120	1,9060	1,0000	4,500	5,200	3,800

Таблица 4 - Метрологические характеристики сит из ткани на основе синтетических нитей. Нормальная точность

Номинальн ый размер стороны ячейки в свету Whom, мм	Допускаемое отклонение среднего размера стороны ячейки от номинального значения Aw ном, мм	Максимально е отклонение стороны ячейки от номинальног о значения Awmax, мм	Количество отверстий на 1 см (по основе/ утку) Пном	Допускаем ое отклонени е по количеству отверстий на 1 см ±А Пнуом!	Тип плетения сетки
1	2	3	4	5	6
0,026	±0,0031	0,0052	180	14,4	Полотняное/ Саржевое
0,029	±0,0035	0,0058	160	12,8	Полотняное/ Саржевое
0,035	±0,0042	0,0070	140	11,2	Полотняное/ Саржевое
0,037	±0,0044	0,0074	140	11,2	Полотняное/ Саржевое
0,046	±0,0055	0,0092	120	9,6	Полотняное/ Саржевое
0,056	±0,0067	0,0112	100	8,0	Полотняное/ Саржевое
0,057	±0,0068	0,0114	100	8,0	Полотняное/ Саржевое
0,062	±0,0074	0,0124	90	7,2	Полотняное/ Саржевое
0,067	±0,0080	0,0134	90	7,2	Полотняное/ Саржевое
0,070	±0,0084	0,0140	84	6,7	Полотняное/ Саржевое
0,072	±0,0086	0,0144	87	7,0	Полотняное/ Саржевое
0,074	±0,0089	0,0148	81	6,5	Полотняное/ Саржевое
0,078	±0,0094	0,0156	78	6,2	Полотняное/ Саржевое
0,082	±0,0098	0,0164	76	6,1	Полотняное/ Саржевое
0,084	±0,0101	0,0168	76	6,1	Полотняное/ Саржевое
0,087	±0,0104	0,0174	73	5,8	Полотняное/ Саржевое
0,093	±0,0112	0,0186	70	5,6	Полотняное/ Саржевое
0,095	±0,0114	0,0190	61/69	4,9/5,5	Полуложное ажурное
0,099	±0,0119	0,0198	67	5,4	Полотняное/ Саржевое
0,100	±0,0120	0,0200	58/67	4,6/5,4	Полуложное ажурное
0,104	±0,0125	0,0208	61	4,9	Полотняное/ Саржевое
0,106	±0,0127	0,0212	56/64	4,5/5,1	Полуложное ажурное
0,106	±0,0127	0,0212	64	5,1	Полотняное/ Саржевое
0,112	±0,0134	0,0224	55	4,3/5,0	Полотняное/ Саржевое
0,112	±0,0134	0,0224	54/62	4,4	Полуложное ажурное
0,114	±0,0137	0,0228	61	4,9	Полотняное/ Саржевое
0,115	±0,0138	0,0230	54	4,3	Полотняное/ Саржевое
0,118	±0,0142	0,0236	52/60	4,2/4,8	Полуложное ажурное
0,122	±0,0146	0,0244	52	4,6	Полотняное/ Саржевое
0,122	±0,0146	0,0244	55	4,4	Полотняное/ Саржевое
0,122	±0,0146	0,0244	58	4,2	Полотняное/ Саржевое
0,124	±0,01488	0,0248	49	3,9	Полотняное/ Саржевое

П Продолжение таблицы 4

1	2	3	4	5	6
0,125	±0,0150	0,0250	54	3,9/4,3	Полотняное/ Саржевое
0,125	±0,0150	0,0250	49/54	4,3	Полуложное ажурное
0,130	±0,0156	0,0260	55	4,4	Полотняное/ Саржевое
0,132	±0,01584	0,0264	49/52	3,9/4,2	Полуложное ажурное
0,132	±0,01584	0,0264	52	4,2	Полотняное/ Саржевое
0,132	±0,01584	0,0264	55	4,4	Полотняное/ Саржевое
0,134	±0,0160	0,0268	49	3,9	Полотняное/ Саржевое
0,137	±0,0164	0,0274	44	3,5	Полотняное/ Саржевое
0,140	±0,0168	0,0280	45/50	3,6/4,0	Полуложное ажурное
0,142	±0,0170	0,0284	45	4,2	Полотняное/ Саржевое
0,142	±0,0170	0,0284	52	3,6	Полотняное/ Саржевое
0,143	±0,0172	0,0286	49	3,9	Полотняное/ Саржевое
0,144	±0,0173	0,0288	49	3,9	Полотняное/ Саржевое
0,148	±0,0178	0,0296	42	3,4	Полотняное/ Саржевое
0,150	±0,0180	0,0300	42/48	3,4/3,8	Полуложное ажурное
0,154	±0,0185	0,0308	41	3,3	Полотняное/ Саржевое
0,156	±0,0187	0,0312	46	3,7	Полотняное/ Саржевое
0,157	±0,0188	0,0314	46	3,7	Полотняное/ Саржевое
0,158	±0,0190	0,0316	42	3,4	Полотняное/ Саржевое
0,160	±0,0192	0,0320	39/43	3,3/3,4	Полуложное ажурное
0,160	±0,0192	0,0320	41/43	3,1/3,4	Полуложное ажурное
0,163	±0,0196	0,0326	38	3,0	Полотняное/ Саржевое
0,163	±0,0196	0,0326	43	3,4	Полотняное/ Саржевое
0,164	±0,0197	0,0328	41	3,3	Полотняное/ Саржевое
0,165	±0,0198	0,0330	43	3,4	Полотняное/ Саржевое
0,173	±0,0208	0,0346	38	3,0	Полотняное/ Саржевое
0,175	±0,0210	0,0350	34	2,7	Полотняное/ Саржевое
0,178	±0,0214	0,0356	36	2,9	Полотняное/ Саржевое
0,180	±0,0216	0,0360	36/40	2,9/3,2	Полуложное ажурное
0,182	±0,0218	0,0364	33	2,6	Полотняное/ Саржевое
0,183	±0,0220	0,0366	38	3,0	Полотняное/ Саржевое
0,188	±0,0226	0,0376	36	2,9	Полотняное/ Саржевое
0,193	±0,0232	0,0386	32	2,6	Полотняное/ Саржевое
0,194	±0,0233	0,0388	34	2,7	Полотняное/ Саржевое
0,195	±0,0234	0,0390	38	3,0	Полотняное/ Саржевое
0,200	±0,0240	0,0400	33/35	2,6/2,8	Полуложное ажурное
0,203	±0,0244	0,0406	33	2,6	Полотняное/ Саржевое
0,206	±0,0247	0,0412	36	2,9	Полотняное/ Саржевое
0,212	±0,0254	0,0424	30	2,4	Полотняное/ Саржевое
0,213	±0,0256	0,0426	32	2,6	Полотняное/ Саржевое
0,219	±0,0263	0,0438	35	2,8	Полотняное/ Саржевое

П Продолжение таблицы 4

1	2	3	4	5	6
0,220	±0,0264	0,0440	33/36	2,6/2,9	Полуложное ажурное
0,224	±0,0269	0,0448	29	2,3	Полотняное/ Саржевое
0,226	±0,0271	0,0452	32	2,6	Полотняное/ Саржевое
0,245	±0,0294	0,0490	29	2,3	Полотняное/ Саржевое
0,250	±0,0300	0,0500	27	2,2	Полотняное/ Саржевое
0,250	±0,0300	0,0500	28,5	2,3	Полотняное/ Саржевое
0,258	±0,0310	0,0516	29	2,3	Полотняное/ Саржевое
0,264	±0,0317	0,0528	27	2,2	Полотняное/ Саржевое
0,265	±0,0318	0,0530	24,7	2,0	Полотняное/ Саржевое
0,280	±0,0336	0,0560	25	2,0	Полотняное/ Саржевое
0,280	±0,0336	0,0560	27	2,2	Полотняное/ Саржевое
0,294	±0,0353	0,0588	25	2,0	Полотняное/ Саржевое
0,300	±0,0360	0,0600	22,7	1,8	Полотняное/ Саржевое
0,310	±0,0372	0,0620	25	2,0	Полотняное/ Саржевое
0,315	±0,0378	0,0630	21	1,7	Полотняное/ Саржевое
0,315	±0,0378	0,0630	23	1,8	Полотняное/ Саржевое
0,327	±0,0392	0,0654	29/20	2,3/1,6	Полуложное ажурное
0,329	±0,0395	0,0658	23	1,8	Полотняное/ Саржевое
0,335	±0,0402	0,0670	20,2	1,6	Полотняное/ Саржевое
0,345	±0,0414	0,0690	23	1,8	Полотняное/ Саржевое
0,355	±0,0426	0,0710	19,5	1,6	Полотняное/ Саржевое
0,355	±0,0426	0,0710	20,2	1,6	Полотняное/ Саржевое
0,363	±0,0436	0,0726	18,5	1,5	Полотняное/ Саржевое
0,368	±0,0442	0,0736	21	1,7	Полотняное/ Саржевое
0,370	±0,0444	0,0740	21	1,7	Полотняное/ Саржевое
0,390	±0,0468	0,0780	17,5	1,4	Полотняное/ Саржевое
0,394	±0,0473	0,0788	20	1,6	Полотняное/ Саржевое
0,405	±0,0486	0,0810	18	1,4	Полотняное/ Саржевое
0,406	±0,0487	0,0812	19	1,5	Полотняное/ Саржевое
0,410	±0,0492	0,0820	20	1,6	Полотняное/ Саржевое
0,420	±0,0504	0,0840	19	1,5	Полотняное/ Саржевое
0,425	±0,0510	0,0850	16	1,3	Полотняное/ Саржевое
0,436	±0,0523	0,0872	19	1,5	Полотняное/ Саржевое
0,438	±0,0526	0,0876	17	1,4	Полотняное/ Саржевое
0,450	±0,0540	0,0900	15,5	1,2	Полотняное/ Саржевое
0,474	±0,0569	0,0948	14	1,1	Полотняное/ Саржевое
0,475	±0,0570	0,0950	16	1,3	Полотняное/ Саржевое
0,500	±0,0600	0,1000	14	1,1	Полотняное/ Саржевое
0,500	±0,0600	0,1000	19/14	1,5/1,1	Полуложное ажурное
0,512	±0,0614	0,1024	13,3	1,1	Полотняное/ Саржевое

П Продолжение таблицы 4

1	2	3	4	5	6
0,514	±0,0617	0,1028	14	1,1	Полотняное/ Саржевое
0,517	±0,0620	0,1034	15	1,2	Полотняное/ Саржевое
0,560	±0,0672	0,1120	12,5	1,0	Полотняное/ Саржевое
0,564	±0,0677	0,1128	14	1,1	Полотняное/ Саржевое
0,593	±0,0712	0,1186	12	1,0	Полотняное/ Саржевое
0,596	±0,0715	0,1192	12	1,0	Полотняное/ Саржевое
0,600	±0,0720	0,1200	12	1,0	Полотняное/ Саржевое
0,619	±0,0743	0,1238	13	1,0	Полотняное/ Саржевое
0,669	±0,0803	0,1338	11	0,9	Полотняное/ Саржевое
0,670	±0,0804	0,1340	11	0,9	Полотняное/ Саржевое
0,677	±0,0812	0,1354	11	0,9	Полотняное/ Саржевое
0,710	±0,0852	0,1420	10,3	0,8	Полотняное/ Саржевое
0,763	±0,0916	0,1526	10	0,8	Полотняное/ Саржевое
0,800	±0,0960	0,1600	9,3	0,7	Полотняное/ Саржевое
0,850	±0,1020	0,1700	8,7	0,7	Полотняное/ Саржевое
0,874	±0,1049	0,1748	9	0,7	Полотняное/ Саржевое
0,950	±0,1140	0,1900	8	0,6	Полотняное/ Саржевое
1,000	±0,1200	0,2000	7,5	0,6	Полотняное/ Саржевое
1,013	±0,1216	0,2026	8	0,6	Полотняное/ Саржевое
1,093	±0,1312	0,2186	7	0,6	Полотняное/ Саржевое
1,180	±0,1416	0,2360	6,5	0,5	Полотняное/ Саржевое
1,680	±0,2016	0,3360	5	0,4	Полотняное/ Саржевое

1	2	3	4	5	6	7	8
36,50	41,49	от -0,80 до +0,60	50,0	57,00	43,00	Без ограничений	Без ограничений
41,50	44,49	от -0,80 до +0,60	55,0	72,00	46,00
44,50	50,49	от -0,80 до +0,60	70,0	77,00	53,00	СЛ 12/38Н	Без ограничений
50,50	59,99	от -0,80 до +0,60	70,0	82,50	62,50
60,00	64,99	от -0,80 до +0,60	80,0	92,50	67,50
65,00	74,99	от -0,80 до +0,60	90,0	112,50	77,50
75,00	84,99	от -0,80 до +0,60	100,0	122,50	87,50
85,00	94,99	от -0,80 до +0,60	110,0	132,50	97,50	СЛ 12/38Н; СЛ 20/38Н; СЛ 20/50Н; СЛ 20/100Н
95,00	104,99	от -0,80 до +0,60	120,0	142,50	112,50
105,00	119,99	от -0,80 до +0,60	140,0	152,50	122,50
120,00	129,99	от -1,00 до +0,80	150,0	173,00	137,00	СЛ 20/38Н; СЛ 20/50Н; СЛ 20/100Н	СЛ 12/38Н
130,00	139,99	от -1,00 до +0,80	160,0	183,00	147,00
140,00	149,99	от -1,00 до +0,80	170,0	193,00	157,00	СЛ 20/38Н; СЛ 20/50Н; СЛ 20/100Н; СЛ 30/50Н; СЛ 30/100Н
150,00	159,99	от -1,00 до +0,80	177,0	203,00	167,00
160,00	169,99	от -1,00 до +0,80	190,0	213,00	177,00
170,00	180,00	от -1,00 до +0,80	198,0	223,00	187,00
181,00	189,99	от -1,00 до +0,80	210,0	233,00	197,00	СЛ 30/50Н; СЛ 30/100Н; СЛ 40/70Н; СЛ 40/140Н	СЛ 12/38Н; СЛ 20/38Н; СЛ 20/50Н; СЛ 20/100Н
190,00	199,99	от -1,00 до +0,80	220,0	243,00	207,00
200,00	209,99	от -1,00 до +0,80	232,0	253,00	217,00
210,00	220,00	от -1,00 до +0,80	240,0	263,00	227,00
221,00	229,99	от -1,00 до +0,80	-	-	-	СЛ 30/50Н; СЛ 30/100Н; СЛ 40/70Н; СЛ 40/140Н; СЛ 50/70Н
230,00	239,99	от -1,00 до +0,80	-	-	-
240,00	249,99	от -1,00 до +0,80	-	-	-
250,00	260,00	от -1,00 до +0,80	-	-	-

1	2	3	4	5	6	7
35,50	±0,40	45,00	51,7	40,5
37,50	±0,45	47,50	54,6	42,5
40,00	±0,45	50,00	64,5	45,0	Без ограничений
45,00	±0,50	56,00	64,5	50,5
50,00	±0,55	63,00	72,5	56,5
53,00	±0,55	67,00	77,0	60,0
56,00	±0,55	71,00	82,0	63,5
63,00	±0,60	80,00	92,0	72,0	СЛ 12/38К	Без ограничений
71,00	±0,65	90,00	103,0	81,0
75,00	±0,70	95,00	109,0	85,0
80,00	±0,70	100,00	115,0	90,0
90,00	±0,80	112,00	129,0	101,0
100,00	±0,85	125,00	144,0	113,0	СЛ 12/38К; СЛ 20/50К; СЛ 20/50К
106,00	±0,90	132,00	152,0	119,0
112,00	±0,95	140,00	161,0	126,0
125,00	±1,00	160,00	184,0	143,0		СЛ 12/38К
* Нижний	предел номинального размера длины квадратных отверстий равен 4 мм.

Метрологические характеристики сит из стальных листов с продолговатой и прямоугольной перфорацией и конструктивные ограничения сит из стальных листов с продолговатой и прямоугольной перфорацией с прямыми и смещенными рядами отверстий, представлены в таблицах 7.1 и 7.2.

Таблица 7.1 - Метрологические характеристики сит из стальных листов с продолговатой и прямоугольной перфорацией с прямыми и смещенными рядами отверстий. Нормальная точность

Допускаемый диапазон номинального значения ширины отверстия WlHOM, мм		Допускаемое отклонение от номинального значения Awihom, мм	Длина отверстия W2, мм				Шаг поперек оси отверстий, ti, мм			Номинальное значение шага вдоль оси отверстий* t2 ном, мм, не менее
			Предпочти тельное значение W 2но.м	Допускаемый диапазон		Допускаемое отклонение от номинального значения Aw2hom	Предпочти тельное значение tlnOM	Допускаемый диапазон
Wimin	W imax			W2ma^	W 2min			tlma^	t1 min
1	2	3	4	5	6	7	8	9	10	11
0,80	0,99	±0,10	20,0	100,0	3,0	от -0,6 до +0,4	3,25	8,50	1,30	4,50
1,00	1,19	±0,12	20,0	100,0	3,0	от -0,6 до +0,4	3,25	8,50	1,50	4,50
1,20	1,49	±0,12	20,0	100,0	3,0	от -0,6 до +0,4	3,75	11,70	2,05	4,50
1,50	1,99	±0,12	20,0	100,0	3,0	от -0,6 до +0,4	4,50	13,20	2,55	4,50
2,00	2,49	±0,20	20,0	100,0	4,0	от -0,8 до +0,5	5,00	16,60	2,90	5,50
2,50	3,99	±0,20	20,0	100,0	5,0	от -0,8 до +0,5	6,00	21,60	3,90	6,50
4,00	4,99	±0,20	20,0	180,0	6,0	от -0,8 до +0,5	8,00	25,60	5,90	7,50
5,00	5,99	от -0,40 до +0,20	20,0	180,0	8,0	от -1,0 до +0,6	9,00	32,00	6,50	9,50
6,00	6,49	от -0,40 до +0,20	20,0	280,0	8,5	от -1,0 до +0,6	12,00	38,00	7,00	10,00
6,50	6,99	от -0,40 до +0,20	20,0	280,0	9,0	от -1,0 до +0,6	12,00	42,00	7,50	10,50
7,00	7,99	от -0,40 до +0,20	20,0	280,0	10,0	от -1,0 до +0,6	13,00	52,00	8,50	11,50
8,00	8,99	от -0,40 до +0,20	20,0	280,0	11,0	от -1,0 до +0,6	13,00	62,00	10,00	12,50
9,00	9,99	от -0,40 до +0,20	20,0	280,0	12,0	от -1,0 до +0,6	15,00	62,00	11,00	13,50
10,00	11,99	от -0,40 до +0,20	20,0	480,0	13,0	от -1,0 до +0,6	16,00	72,00	13,00	14,50

Продолжение таблицы 7.1

1	2	3	4	5	6	7	8	9	10	11
12,00	12,49	от -1.00 до +0.50	20,0	480,0	14,0	от -1.2 до +0.8	24,00	83,20	12,80	15,50
12,50	12,99	от -1.00 до +0.50	30,0	480,0	15,0	от -1.2 до +0.8	24,00	93,20	13,80	16,50
13,00	15,99	от -1.00 до +0.50	30,0	480,0	18,0	от -1.2 до +0.8	24,00	103,20	16,80	19,50
16,00	17,99	от -1.00 до +0.50	30,0	480,0	20,0	от -1.2 до +0.8	30,00	113,20	18,80	21,50
18,00	20,99	от -1.00 до +0.50	40,0	480,0	23,0	от -1.2 до +0.8	30,00	123,20	21,80	24,50
21,00	23,99	от -1.00 до +0.50	50,0	480,0	26,0	от -1.2 до +0.8	30,00	133,20	24,80	27,50
24,00	25,99	от -1.00 до +0.50	50,0	480,0	28,0	от -1.2 до +0,8	40,00	143,20	26,80	29,50
26,00	29,99	от -1.00 до +0.50	70,0	480,0	32,0	от -1.2 до +0.8	40,00	153,20	32,80	33,50
30,00	34,99	от -1.00 до +0.50	80,0	480,0	40,0	от -1.2 до +0.8	50,00	163,20	36,80	41,50
35,00	39,99	от -1.00 до +0.50	100,0	480,0	50,0	от -1.2 до +0.8	50,00	173,20	41,80	51,50
40,00	45,00	от -1.20 до +0.80	120,0	480,0	60,0	от -1.4 до +1.0	60,00	183,50	46,50	61,50
* Минимальное значение t2 но-м. мм, определяется по формуле t2 но-м = W2min + 1,5. П р и м е ч а н и е - Допускается изготовление сит любой модификации в исполнении с одним отверстием.

Таблица 7.2 - Конструктивные ограничения сит из стальных листов с продолговатой и прямоугольной перфорацией с прямыми и смещенными рядами отверстий. Нормальная точность

Модификация сита	Максимально допускаемая длина отверстия, мм
СЛ 12/38Н	100
СЛ 20/38Н; СЛ 20/50Н; СЛ 20/100Н	190
СЛ 30/50Н; СЛ 30/100Н	290
С Л 40/70Н; С Л 40/140Н	380
СЛ 50/70Н	480

Таблица 8 - Метрологические характеристики сит из стальных листов с продолговатой перфорацией. Контрольная точность

Ширина отверстия w i, мм		Длина отверстия W2, мм		Шаг поперек оси отверстий t1, мм		Шаг вдоль оси отверстий t2, мм
Номинал ьное значение W 1но:м	Допускаемо е отклонение от номинально го значения 1ном	Номинал ьное значение W2HO.M	Допускаем ое отклонени е от номинальн ого значения -^W 2ном	Номинал ьное значение tlHOM	Допускаем ое отклонени е от номинальн ого значения AtltHOM	Номиналь ное значение tzHOM	Допускаемо е отклонение от номинально го значения ^t2HOM
1,00	±0,03	20,0	±0,2	3,0	±0,10	25,0	±0,5
1,70	±0,04	20,0	±0,2	4,0	±0,12	25,0	±0,5
1,80	±0,04	20,0	±0,2	4,2	±0,12	25,0	±0,5
1,90	±0,04	20,0	±0,2	4,3	±0,13	25,0	±0,5
2,00	±0,04	20,0	±0,2	4,5	±0,13	25,0	±0,5
2,20	±0,05	20,0	±0,2	4,9	±0,13	25,0	±0,5
2,50	±0,05	20,0	±0,2	4,9	±0,13	25,0	±0,5
2,80	±0,05	20,0	±0,2	4,9	±0,13	25,0	±0,5
3,55	±0,06	20,0	±0,2	6,8	±0,17	25,0	±0,5

Таблица 9 - Основные технические

Наименование характеристики	Значение
	К « 00 00 Г<-1 сч сч ч ч и и	К 00 Г<-1 о <м Ч и	К « о о к, о о <м <м и и	К « о о о о о о <м <м и и	К « о о о о Ч Ч и и	К « о о о о о о Ч Ч и и	к « о о о о и и	К « о о о о и и	К « о о о о Ч Ч и и
1	2	3	4	5	6	7	8	9	10
Номинальный внутренний диаметр обечайки, мм	120	200	200	200	300	300	400	400	500

П Продолжение таблицы 9

1	2	3	4	5	6	7	8	9	10
Допускаемое отклонение внутреннего диаметра обечайки от номинального значения, мм	±0,65	±0,78	±0,78	±0,78	±0,85	±0,85	±0,90	±0,90	±0,98
Диаметр сита, мм, не более	131	209	213	213	313	313	437	437	537
Высота сита, мм, не более	50	40	73	121	71	121	87	150	79
Масса сита из сетки металлической проволочной, кг, не более	0,2	0,65	0,75	0,9	1,0	1,25	2,5	4,5	5,8
Масса сита из ткани на основе синтетических нитей, кг, не более	0,2	0,55	0,65	0,8	0,9	1,15	2,2	4,3	5,5
Масса сита из стального листа с перфорацией, кг, не более	0,3	0,9	1,0	1,2	1,2	1,4	2,8	5,0	6,2
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +15 до +25 80

Таблица 10 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	1552
Средний срок службы, лет, не менее	3

Знак утверждения типа

наносится на титульный лист паспорта.

Комплектность средства измерений

Таблиц 11 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Сито лабораторное	СЛ ХХ/ХХН (К)*	1
Паспорт	-	1
Руководство по эксплуатации	ВТ-200.00.000-01РЭ	1
Промежуточное кольцо	-	1**
Промежуточный поддон	-	1**

П Продолжение таблицы 11

1	2	3
Крышка	-	1**
Поддон	-	1**
* ХХ/ХХН (К) - внутренний диаметр обечайки/высота обечайки, нормальной или контрольной точности. ** Поставляется по дополнительному заказу.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ВТ-200.00.000-01РЭ «Сита лабораторные. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р ИСО 5223-99 «Сита лабораторные для анализа зерновых культур. Технические требования»;

ТУ 4846-010-11149834-2024 «Сита лабораторные. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ВИБРОТЕХНИК»

(ООО «ВИБРОТЕХНИК»)

ИНН 7801010797

Юридический адрес: 199178, г. Санкт-Петербург, пр-кт Малый В.О., д. 62, к. 2, лит. А

Телефон: +7 (812) 655-02-99

Web-сайт: vt-spb.ru

Изготовитель

Общество с ограниченной ответственностью «ВИБРОТЕХНИК» (ООО «ВИБРОТЕХНИК»)

ИНН 7801010797

Адрес: 199178, г. Санкт-Петербург, пр-кт Малый В.О., д. 62, к. 2, лит. А Телефон: +7 (812) 655-02-99

Web-сайт: vt-spb.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190020, г. Санкт-Петербург, вн. тер. г. муниципальный округ Екатерингофский, ул. Курляндская, д. 1, литера А

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75 Факс: 8 (812) 244-10-04 E-mail: letter@rustest.spb.ru Уникальный номер записи Росаккредитации № RA.RU.311484

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__  »   _____  2025 г. №

Регистрационный № 96200-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП «Владивостокская ТЭЦ-2» АО «ДГК» Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП «Владивостокская ТЭЦ-2» АО «ДГК» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

автоматические измерения 30-минутных приращений активной и реактивной электроэнергии, средне интервальной мощности;

периодический (1 раз в полчаса, час, сутки) и (или) по запросу автоматический сбор привязанных к единому календарному времени состояния средств измерений и результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

автоматическое сохранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери

информации (резервирование баз данных) и от несанкционированного доступа;

предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций - участников оптового рынка электроэнергии;

обеспечение защиты оборудования, программного обеспечения и хранящихся в АИИС КУЭ данных от несанкционированного доступа на физическом и программном уровнях (установка пломб, паролей и т.п.);

диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ; конфигурирование и настройка параметров АИИС КУЭ;

автоматическое ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

• 1-й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных.

Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень (для измерительных каналов (далее - ИК) № 2-16) - информационновычислительный комплекс электроустановки (далее - ИВКЭ), включает в себя устройство сбора и передачи данных ЭКОМ-3000 (далее - УСПД), каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК) АО «ДГК», включает в себя технические средства приема-передачи данных (каналообразующую аппаратуру), коммуникационное оборудование, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (далее - АРМ), программное обеспечение (далее - ПО) «ТЕЛЕСКОП+», устройство синхронизации времени (далее - ИСС).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчика для ИК № 1 при помощи технических средств приема-передачи данных поступает на верхний уровень системы (сервер БД), где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

Цифровой сигнал с выходов счетчиков для ИК № 2-16 при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН , хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы (сервер БД), а также отображение информации по подключенным к УСПД устройствам.

На верхнем уровне системы выполняется формирование и хранение поступающей информации, оформление справочных и отчетных документов. Сервер БД (или АРМ) ежесуточно формирует и отправляет с использованием электронной подписи с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее - СОЕВ), которая охватывает все уровни АИИС КУЭ - ИИК, ИВКЭ и ИВК.

СОЕВ включает в себя устройство синхронизации времени, входящее в состав УСПД, и ИСС на основе приемника сигналов точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS, встроенные часы сервера БД, УСПД и счетчиков.

Устройство синхронизации времени (далее - УСВ), входящее в состав УСПД, обеспечивает автоматическую коррекцию шкалы времени УСПД. Коррекция шкалы времени УСПД проводится при расхождении шкалы времени УСПД и времени УСВ более чем на ±1 мс.

Сравнение шкалы времени сервера БД со шкалой времени УСПД осуществляется во время сеанса связи с УСПД. При наличии расхождения более ±0,1 с сервером БД производит синхронизацию собственной шкалы времени со шкалой времени УСПД.

Сравнение шкалы времени счетчика ИК №1 со шкалой времени ИСС осуществляется с интервалом 120 с. При обнаружении расхождения шкалы времени счетчика от шкалы времени ИСС более чем на ±1 мс, производится синхронизация шкалы времени счетчика.

Сравнение шкалы времени счетчиков ИК №2-16 со шкалой времени УСПД осуществляется во время сеанса связи с периодичностью не реже 1 раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД, равного ±2 с (программируемый параметр) и более, производится синхронизация шкалы времени счетчика.

Журналы событий счетчика электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов (время до коррекции и время после коррекции).

Журналы событий УСПД и сервера БД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1413.1) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «ТЕЛЕСКОП+», в состав которого входят модули, указанные в таблице 1. ПО «ТЕЛЕСКОП+» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «ТЕЛЕСКОП+».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ТЕЛЕСКОП+
Номер версии (идентификационный номер) ПО	не ниже 1.0.1.1
Цифровой идентификатор ПО: - сервер сбора данных SERVER_MZ4.dll - АРМ Энергетика ASCUE MZ4.dll	f851b28a924da7cde6a57eb2ba15af0c cda718bc6d123b63a8822ab86c2751ca
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «ТЕЛЕСКОП+» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее - ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСПД / УССВ		Основная погрешно сть, %	Погрешност ь в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	Владивостокская ТЭЦ-2, ТГ №1 10,5 кВ	ТШЛ-20К Кл. т. 0,2S Ктт 10000/5 Рег. № 68184-17	ЗНОЛ-ЭК-10 Кл. т. 0,2 Ктн 10500:^3/100:^3 Рег. № 68841-17	ESM-HV100-220-А2Е4-02А Кл. т. 0,2S/0,5 Рег. № 66884-17	/ ИСС Рег. № 71235-18	активная реактивная	±0,6 ±1,3	±1,7 ±3,9
2	Владивостокская ТЭЦ-2, ТГ №2 10,5 кВ	ТШЛ-20-1 Кл. т. 0,2S Ктт 8000/5 Рег. № 21255-08	ЗНОЛ-СЭЩ-10 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 35956-07	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ±1,8	±1,8 ±4,0
3	Владивостокская ТЭЦ-2, ТГ №3 10,5 кВ	ТШЛ-20-1 Кл. т. 0,2S Ктт 8000/5 Рег. № 21255-08	ЗНОЛ.06-10 У3 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 33044-06	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08		активная реактивная	±0,8 ±1,8	±1,8 ±4,0
4	Владивостокская ТЭЦ-2, ТГ №4 10,5 кВ	ТШЛ 20 Кл. т. 0,5 Ктт 8000/5 Рег. № 21255-01	ЗНОЛ-СЭЩ-10 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 35956-07	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08		активная реактивная	±1,1 ±2,6	±3,1 ±5,6

1

2

3

4

5

6

7

8

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана для cos ф = 0,8инд, 1=0,02(0,05)^1ном и температуры окружающего воздуха в месте расположения счетчиков от -40 °C до +60 °C.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № -регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена УСПД на аналогичные утвержденного типа.

• 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	16
Нормальные условия:
- параметры сети:
- напряжение, % от ином	99 до 101
- ток, % от 1ном	100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации:
- параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos ф	от 0,5 инд до 0,8 емк
- температура окружающей среды в месте расположения:
- ТТ и ТН, оС	от -45 до +40
- счетчиков электроэнергии, оС	от -40 до +60
- УСПД, оС	от +10 до +30
- сервера и УССВ, оС	от +10 до +30
ежность применяемых в АИИС КУЭ компонентов:
Счетчики электроэнергии:
- среднее время наработки на отказ, ч, не менее	140000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	24
УССВ:
- среднее время наработки на отказ, ч, не менее	125000
- среднее время восстановления работоспособности, ч	24
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации:
Счетчики электроэнергии:
- тридцатиминутный профиль нагрузки, сут, не менее	90
- при отключении питания, год, не менее	10
УСПД:
- суточные данные о тридцатиминутных приращениях
электропотребления по каждому каналу и электропотребление за месяц
по каждому каналу, сут, не менее	45
- сохранение информации при отключении питания, год, не менее	10
Сервер:
- хранение результатов измерений и информации состояний средств
измерений, год, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера БД и УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - перерывы питания счетчика с фиксацией времени пропадания и восстановления;

• - журнал УСПД:

• - ввода расчетных коэффициентов измерительных каналов (коэффициентов трансформации измерительных ТТ и ТН);

• - попыток несанкционированного доступа;

• - связей с ИВКЭ, приведших к каким-либо изменениям данных;

• - перезапусков ИВКЭ;

• - фактов корректировки времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - результатов самодиагностики;

• - отключения питания;

• - журнал сервера БД:

• - изменения значений результатов измерений;

• - изменения коэффициентов трансформации измерительных ТТ и ТН;

• - параметрирования;

• - факт и величина коррекции времени;

• - пропадания питания;

• - замена счетчика;

• - полученные с уровня ИВКЭ журналы событий ИВКЭ и ИИК.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера БД;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - УСПД;

• - сервера БД.

Возможность коррекции времени в:

• - счётчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений;

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТБМО-220 УХЛ1	3
Трансформаторы тока	ТВ-110-1	6
Трансформаторы тока	ТВ-ЭК	15
Трансформаторы тока	ТШВ15	3
Трансформаторы тока	ТШЛ 20	3
Трансформаторы тока	ТШЛ-20-1	9
Трансформаторы тока	ТШЛ-20К	3
Трансформаторы тока	TG145N1	3
Трансформаторы тока	VIS WI	3
Трансформаторы напряжения	ЗНОЛ.06-10 У3	3
Трансформаторы напряжения	ЗНОЛ-СЭЩ-10	12
Трансформаторы напряжения заземляемые	ЗНОЛ-ЭК-10	3
Трансформаторы напряжения антирезонансные	НАМИ-110 УХЛ1	6
Трансформаторы напряжения	НАМИ-220 УХЛ1	6
Устройства измерительные многофункциональные	ESM-HV100-220-A2E4-02A	1
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	12
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М.16	3
Устройство сбора и передачи данных	ЭКОМ-3000	1
Устройство синхронизации времени	ИСС	1
Программное обеспечение	ПО «ТЕЛЕСКОП■»	1
Паспорт-формуляр	РЭСС.411711.АИИС.1413.1 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) СП «Владивостокская ТЭЦ-2» АО «ДГК», аттестованном ООО «ПИКА», г. Владимир, уникальный номер записи в реестре аккредитованных лиц RA.RU.315181.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Дальневосточная генерирующая компания» (АО «ДГК»)

ИНН 1434031363

Юридический адрес: 680000, Хабаровский край, г. Хабаровск, ул. Фрунзе, д. 49 Телефон: +7 (4212) 30-49-14

Факс: +7 (4212) 26-43-87

Изготовитель

Акционерное общество «Дальневосточная генерирующая компания» (АО «ДГК»)

ИНН 1434031363

Адрес: 680000, Хабаровский край, г. Хабаровск, ул. Фрунзе, д. 49 Телефон: +7 (4212) 30-49-14

Факс: +7 (4212) 26-43-87

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации»

(ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21  »           2025 г. №

Регистрационный № 96202-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Красное Эхо» Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Красное Эхо» (АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя измерительные трансформаторы тока (ТТ) и напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), каналообразующую аппаратуру, технические средства обеспечения электропитания.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), который включает в себя сервер ООО «Красное Эхо» с программным обеспечением (ПО) «Пирамида 2000», устройство синхронизации системного времени (УССВ), автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для обеспечения электропитания, организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии (в случае отсутствия ТТ и (или) ТН подключение цепей счетчика производится по проводным линиям, подключенным непосредственно к первичному источнику). В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микроконтроллере счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с.

Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

УСПД один раз в 30 мин по проводным линиям связи опрашивает счетчики ИК № 1-4 и считывает данные измерений и журналы событий.

УСПД осуществляет вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование, хранение и передачу полученных данных на сервер по каналам связи, а также отображение информации на подключенных к УСПД устройствах.

Сервер с периодичностью один раз в сутки по GSM-каналу опрашивает УСПД и счетчики ИК № 5-30, считывает с них 30-минутный профиль мощности для каждого канала учета за сутки, а также журналы событий. Считанные значения записываются в базу данных.

Сервер при помощи ПО «Пирамида 2000» осуществляет обработку измерительной информации (умножение на коэффициенты трансформации для ИК № 5-30, перевод измеренных значений в именованные физический величины), формирование, хранение и предоставление данных для оформления отчетных документов.

Передача информации в АО «АТС», филиал АО «СО ЕЭС» и всем заинтересованным субъектам ОРЭМ осуществляется от АРМ энергосбытовой организации по сети Internet с использованием электронной подписи. АРМ энергосбытовой организации раз в сутки формирует и отправляет с помощью электронной почты по выделенному каналу связи по протоколе TCP/IP отчеты в формате XML.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни АИИС КУЭ: ИИК, ИВКЭ и ИВК.

СОЕВ включает в себя часы счетчиков, часы УСПД, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (GPS, ГЛОНАСС) с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется 1 раз в час, корректировка часов сервера производится независимо от величины расхождений.

Сравнение показаний часов УСПД с часами сервера осуществляется при каждом обращении к УСПД. Корректировка часов УСПД производится при расхождении показаний с часами сервера более ±1 с.

Для ИК № 1-4 сравнение показаний часов счетчиков с часами УСПД осуществляется при каждом обращении к счетчикам, но не реже одного раза в 30 мин. Корректировка часов счетчиков производится при расхождении с часами УСПД более ±1 с.

Для ИК № 5-30 сравнение показаний часов счетчиков с часами сервера осуществляется при каждом обращении к счетчикам, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении с часами сервера более ±1 с.

Журналы событий счетчиков, УСПД и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекцииили величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№1307) указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2000» не влияет на метрологические характеристики измерительных каналов АИИС КУЭ, указанные в таблице 2.

ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа.

Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификацио нное наименование ПО	Номер версии (идентификаци онный номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентифика тора ПО
CalcClients.dll	не ниже 3	e55712d0b1b219065d63da949114dae4
CalcLeakage.dll	не ниже 3	b1959ff70be1eb17c83f7b0f6d4a132f
CalcLosses.dll	не ниже 3	d79874d10fc2b156a0fdc27e Ica480ac
Metrology.dll	не ниже 3	52e28d7b608799bb3ccea41b548d2c83
ParseBin.dll	не ниже 3	6f557f885b737261328cd77805bd1ba7
ParseIEC.dll	не ниже 3	48e73a9283d1e66494521f63d00b0d9f	MD5
ParseModbus.dll	не ниже 3	c391d64271acf4055bb2a4d3fe1f8f48
ParsePiramida.dll	не ниже 3	ecf532935ca1a3fd3215049af1fd979f
SynchroNSI.dll	не ниже 3	530d9b0126f7cdc23 ecd814c4eb7ca09
VerifyTime.dll	не ниже 3	1ea5429b261fb0e2884f5b356a1d1e75

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты					Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	ИВКЭ	ИВК		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9	10
1	ПС 110 кВ Уршель, КРУН-6 кВ, 1 СШ 6 кВ, ф. 606	ТОЛ-СТ Кл. т. 0,5 Ктт 600/5 Рег. № 73872-19	ПАМИТ-6-2 Кл. т. 0,2 Ктн 6000/100 Рег. № 70324-18	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1 Рег. № 27524-04	о о и <м 00 к 00 О g О	<о и ю 1 о Рн Ю от и и	активная реактивная	±1,0 ±2,5	±4,1 ±7,5
2	ПС 110 кВ Уршель, КРУН-6 кВ, 1 СШ 6 кВ, ф. 608	ТОЛ-СТ Кл. т. 0,5 Ктт 600/5 Рег. № 73872-19	ПАМИТ-6-2 Кл. т. 0,2 Ктн 6000/100 Рег. № 70324-18	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1 Рег. № 27524-04			активная реактивная	±1,0 ±2,5	±4,1 ±7,5
3	ПС 110 кВ Уршель, КРУН-6 кВ, 2 СШ 6 кВ, ф. 610	ТЛМ-10 Кл. т. 0,5 Ктт 800/5 Рег. № 2473-69	ПАМИТ-6-2 Кл. т. 0,2 Ктн 6000/100 Рег. № 70324-18	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1 Рег. № 27524-04			активная реактивная	±1,0 ±2,5	±4,1 ±7,5
4	ПС 110 кВ Уршель, КРУН-6 кВ, 2 СШ 6 кВ, ф. 614	ТОЛ-СТ Кл. т. 0,5S Ктт 600/5 Рег. № 73872-19	ПАМИТ-6-2 Кл. т. 0,2 Ктн 6000/100 Рег. № 70324-18	СЭТ-4ТМ.03.01 Кл. т. 0,5S/1 Рег. № 27524-04			активная реактивная	±1,0 ±2,5	±4,0 ±10,9
5	ПС 35 кВ Красное Эхо, ЗРУ-6 кВ, II СШ 6 кВ, яч.20	ТЛО-10 Кл. т. 0,5S Ктт 200/5 Рег. № 25433-11	ЗНОЛП-ЭК-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 68841-17	ПСЧ- 4ТМ.05МК.00 Кл. т. 0,5S/1 Рег. № 46634-11	-		активная реактивная	±1,2 ±2,8	±4,0 ±6,9

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана для cos ф = 0,8инд, 1=0,02(0,05)^1ном и температуры окружающего воздуха в месте расположения счетчиков от -40 °C до +60 °C.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена УСПД и УССВ на аналогичные утвержденного типа.

• 7. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	30
Нормальные условия:
- параметры сети:
- напряжение, % от ином	99 до 101
- ток, % от 1ном	100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации:
- параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды в месте расположения:
- ТТ и ТН, оС	от -45 до +40
- счетчиков электроэнергии, оС	от -40 до +60
- УСПД, °C	от +5 до +35
- сервера, оС	от +15 до +25
- УССВ, оС	от +15 до +25
ежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч	2
Глубина хранения информации:
Счетчики:
- тридцатиминутный профиль нагрузки, сут, не менее	113
- при отключении питания, год, не менее	10
УСПД:
- тридцатиминутный профиль нагрузки, сут, не менее	45
- сохранение информации при отключении питания, год, не менее	10
Сервер:
- хранение результатов измерений и информации состояний средств
измерений, год, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадания и восстановления связи со счетчиками;

• - журнал сервера:

• - изменения значений результатов измерений;

• - изменения коэффициентов трансформации измерительных ТТ и ТН;

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках, УСПД и сервере.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

-счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - УСПД;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервере (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений;

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора не реже 1 раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТЛМ-10	2
Трансформаторы тока	ТЛО-10	36
Трансформаторы тока	ТОЛ-СТ	6
Трансформаторы тока измерительные	ТТЕ-60	3
Трансформаторы тока измерительные	ТТЕ-A	3
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ	ТТИ-30	3
Трансформаторы тока	ТТН-Ш	6
Трансформаторы напряжения заземляемые	ЗНОЛП-ЭК-6	6
Трансформаторы напряжения	НАМИТ-6-2	2
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03.01	4
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05М	1
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК.00	11
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК.04	5
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК.20	9
Контроллеры сетевые индустриальные	СИКОН С70	1
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	ПО «Пирамида 2000»	1
Паспорт-формуляр	РЭСС.411711.АИИС.1307 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Красное Эхо», аттестованном ООО «ПИКА», г. Владимир, уникальный номер записи в реестре аккредитованных лиц RA.RU.315181.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Красное Эхо»

(ООО «Красное Эхо»)

ИНН 3314006390

Юридический адрес: 109316, г. Москва, Волгоградский пр-кт, д. 35, помещ. 614 Телефон (факс): +7-492-413-87-88

E-mail: info@red-echo.ru

Изготовитель

Общество с ограниченной ответственностью «Красное Эхо»

(ООО «Красное Эхо»)

ИНН 3314006390

Адрес места осуществления деятельности:   601501,

г. Гусь-Хрустальный, ул. Интернациональная, д. 114

Юридический адрес: 109316, г. Москва, Волгоградский пр-кт, д. 35, помещ. 614 Телефон (факс): +7-492-413-87-88

E-mail: info@red-echo.ru

Испытательный центр

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600029, Владимирская область, г.о. город Владимир, г. Владимир, ул. Аграрная, д. 14А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » _В__^_ 2025 г. №

Регистрационный № 96203-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения OTEF Назначение средства измерений

Трансформаторы напряжения OTEF (далее - ТН) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.

Описание средства измерений

Трансформаторы напряжения OTEF представляют собой индуктивные трансформаторы напряжения для наружной установки.

Первичная катушка смонтирована на стоячем пластинчатом сердечнике в стакане трансформатора напряжения. Стакан представляет собой сварную конструкцию из коррозионностойких алюминиевых сплавов. Витки вторичной обмотки размещаются между катушкой и сердечником. Высокое напряжение подводится к обмотке через массивную алюминиевую трубу. Алюминиевая труба катушки соединена медными тросами с верхней частью и отводит возможные токи короткого замыкания на землю. Внешняя изоляция - фарфор из керамического изолирующего вещества (модификации OTEF 252 коричневая глазурь). Внутренняя изоляция - бумажно-масляная.

На изоляторе смонтирована алюминиевая отливка. На ней находятся элементы крепежа для первичных вводов и, при необходимости, несущие проушины. Под крышкой верхней части находится система герметичного затвора с индикатором уровня масла.

Рабочее положение трансформаторов в пространстве - вертикальное.

Принцип действия ТН основан на явлении электромагнитной индукции переменного тока.

К ТН данного типа относятся трансформаторы напряжения OTEF модификации OTEF 123 с заводскими номерами: 140222 0010 01, 140222 0010 02, 140222 0010 03, 140222 0010 04, 140222 0010 05, 140222 0010 06 и модификации OTEF 252 с заводскими номерами: 140222 0020 01, 140222 0020 02, 140222 0020 03, 140222 0020 04, 140222 0020 06, 140222 0020 07. Заводские номера в виде цифрового обозначения нанесены на информационную табличку ТН фотохимическим способом на металле и устойчивы к погодным изменениям.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид ТН, место нанесения заводского номера и место для пломбировки для предотвращения несанкционированного доступа приведены на рисунке 1.

Рисунок 1 - Общий вид ТН (OTEF 123 слева, OTEF 252 справа) с указанием места нанесения заводского номера, пломбировки

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 -

Наименование характеристики	Значение для OTEF 123	Значение для OTEF 252
Номинальное напряжение первой обмотки, В	110000/^3	220000/^3
Номинальное напряжение вторичных обмоток, В	100/^3	100/^3
Номинальная частота, Гц	50	50
Номинальная мощность для измерительных обмоток, В-А	200; 100	100
Класс точности вторичных обмоток для измерений по ГОСТ 1983-2015	0,2	0,2
Класс точности вторичной обмотки для защиты по ГОСТ 1983-2015	3Р	3Р

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: температура окружающего воздуха, °С	от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения	OTEF	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 1554 от 07.08.2023 г. «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

ALSTOM Grid Messwandler GmbH, Германия

Bauernallee 27, D-19288 Ludwigslust, Germany

www.grid.alstom.com

Изготовитель

ALSTOM Grid Messwandler GmbH, Германия (изготовлены в 2013 г.) Bauernallee 27, D-19288 Ludwigslust, Germany www.grid.alstom.com

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес филиала: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс):+7(383)210-08-14, +7(383)210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556

---
