№1599 от 25.09.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 198148
О внесении изменений в описание типа СИ
Шумомеры-виброметры, анализаторы спектра ОКТАФОН-110
Приказы по основной деятельности по агентству Вн. Приказ № 1599 от 25.09.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 сентября 2020 г.
№ 1599
Москва
О внесении изменений в описание типа на шумомеры-виброметры, анализаторы спектра ОКТАФОН-ПО
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №53732), и в связи с обращениями ООО «ПКФ Цифровые приборы» от 10 июня 2020 г. № 71/ЦП и № 72/ЦП, приказываю:
-
1. Внести изменения в описание типа на шумомеры-виброметры, анализаторы спектра ОКТАФОН-ПО, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 50069-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МИ 3616-2019 «ГСИ. Шумомеры-виброметры, анализаторы спектра ОКТАВА, ЭКОФИЗИКА и ОКТАФОН. Методика поверки» и распространить действие документа на шумомеры-виброметры, анализаторы спектра ОКТАФОН-И 0, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
С.С.Голубев
Сертификат: 0ОЕ1036Е1B07EOFB80EA1189008CB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
к___________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» сентября 2020 г. № 1599
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шумомеры-виброметры, анализаторы спектра ОКТАФОН-110
Назначение средства измеренийШумомеры-виброметры, анализаторы спектра ОКТАФОН-110 предназначены для измерения уровней звука и звукового давления, виброускорения, а также спектрального анализа сигналов.
Описание средства измеренийКонструктивно шумомер-виброметр, анализатор спектра ОКТАФОН-110 (далее шумомер-виброметр) состоит из индикаторного блока (ИБ) ЭКОФИЗИКА-D, измерительных усилителей (ИУ) ОКТАФО! 1-11С)А-1)1\, ОКТАФОН- 11(')В-1)1К. микрофонов
конденсаторных ВМК-205, МК265, МР201, вибропреобразователя АР37.
Принцип действия шумомеров-виброметров основан на преобразовании звукового давления (ускорения) в сигнал электрического напряжения с помощью конденсаторных микрофонов (вибропреобразователей) с последующим измерением уровней этого электрического сигнала в измерительных усилителях с помощью аналого-цифрового преобразователя и цифровой обработкой специализированным микропроцессором. Информация о состоянии шумомера-виброметра, анализатора спектра и измеренных величинах отображается на индикаторе ИБ. Шумомеры-виброметры имеет следующие режимы измерения: ЭКОЗВУК-DIN, Анализатор-DIN. ИБ подключается к персональному компьютеру через USB-порт и распознается в качестве стандартного USB-накопителя. Результаты измерений из памяти ИБ могут быть представлены на компьютере в удобном для изучения виде с помощью программного обеспечения, поставляемого с прибором. Шумомеры-виброметры питаются от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА.

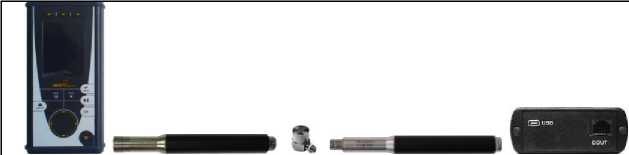

1 2 3 4 5
1 - Лицевая панель шумомера-виброметра, 2 - ИУ ОКТАФОН-НОА-DIN с микрофоном, 3 - вибропреобразователь, 4 - измерительный усилитель ОКТАФОН-110B-DIN, 5 - ИБ ЭКОФИЗИКА-D, вид снизу; Ф - места пломбировки от несанкционированного доступа
Рисунок 1- Общий вид шумомера - виброметра
Программное обеспечениеПрограммное обеспечение (ПО), установленное на встроенный сигнальный процессор, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные Данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPH-110 |
|
Номер версии (идентификационный номер) ПО |
1.02.04 |
|
Цифровой идентификатор ПО |
F70F558A |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA-1 |
Шумомеры-виброметры, анализаторы спектра ОКТАФОН-110 в режиме шумомера соответствуют классу 1 по ГОСТ Р 53188.1-2008; в режиме анализатора спектра октавные и третьоктавные фильтры - классу 1 по МЭК 601260-1995.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метрологические характеристики в режиме шумомера | |
|
Диапазоны измерений уровней звука для характеристики, дБ:
- «Z» |
от 39 до 139* от 39 до 139* от 40 до 139* |
|
Частотные характеристики |
A, AU, C, Z |
|
Временные характеристики |
S, F, Пик, Leq |
|
Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ |
±0,7 |
|
Метрологические характеристики в режиме виброметра | |
|
Диапазоны измерения ускорения, дБ отн. Г10-6 м/с2:
|
от 76 до 165** от 70 до 165** |
|
Частотный диапазон, Г ц |
от 10 Гц до 10 кГц |
|
Временные характеристики |
СКЗ, Пик |
|
Пределы допускаемой погрешности измерения виброускорения на опорной частоте 1000 Гц, дБ |
±0,3 |
|
Метрологические характеристики в режиме анализатора спектра с постоянной относительной шириной полосы | |
|
Диапазон частот цифровых октавных фильтров, Гц |
от 31,5 до 16000 |
|
Диапазон частот цифровых третьоктавных фильтров, Гц |
от 25 до 20 000 |
|
Линейный диапазон, дБ
|
100 89 |
|
Пределы допускаемой погрешности измерения на опорных частотах, дБ |
±0,3 |
|
* При чувствительности микрофона 50мВ/Па ** При чувствительности преобразователя 10 пКл/мс-2 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Метрологические характеристики в режиме частотного анализа с постоянной абсолютной шириной полосы | |
|
Диапазон частот, Гц |
от 20 до 45000 |
|
Диапазон измерения, дБ отн. 1 мкВ:
|
от 20 до 143 от 20 до 109 |
|
Ширина селективной полосы, Гц |
1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 |
|
Количество точек в окне анализа БПФ |
1024 |
|
Количество линий БПФ |
200 |
|
Величина перекрытия окон БПФ |
87% |
|
Диапазон ZOOM |
от 4 до 32 |
|
Усреднение |
линейное, линейное с накоплением |
|
Тип окна БПФ |
модифицированное Flap-Top (ISO 18431) |
|
Пределы погрешности определения среднеквадратичного значения напряжения - ОКТАФОН-110ВОШ: в диапазоне от 50 Гц до 250 Гц в диапазоне от 250 Гц до 8 кГц в диапазоне от 8 кГц до 44 кГц -ОКТАФОН-110АОШ: в диапазоне от 50 Гц до 45000 Гц в диапазоне от 30 Гц до 50 Гц |
± 5% ± 2% ± 2% ±1,5% ± 5% |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания (четыре аккумулятора типа АА)
|
5 500 |
|
Масса с аккумуляторами, кг, не более |
0,6 |
|
Габаритные размеры (длина х ширина х высота), мм, не более
|
175х85х35 140х диам.16 148х диам.16 |
|
Рабочие условия эксплуатации:
|
от -10 до +40 90 от 86,0 до 108,0 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Срок службы, лет |
5 |
наносится на заднюю панель методом тампопечати и на титульный лист руководства по эксплуатации ПКДУ.410000.004 РЭ методом компьютерной графики.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный ЭКОФИЗИКА-D |
ПКДУ.411100.001.010 |
1 шт. |
|
Микрофон конденсаторный ВМК-205 |
ПКДУ.411519.011 |
1 шт. |
|
Микрофон конденсаторный МК-265* |
ПКДУ.411519.012 |
1 шт. |
|
Микрофон конденсаторный МР201* |
ПКДУ.411519.014 |
1 шт. |
|
Вибропреобразователь АР37* |
ПКДУ.411519.044 |
1 шт. |
|
Усилитель измерительный ОКТАФОН- 110А-DIN |
ПКДУ.411000.004 |
1шт. |
|
Усилитель измерительный ОКТАФОН-110В- DIN* |
ПКДУ.411000.006 |
1 шт. |
|
Калибратор акустический, класс 1 МЭК 60942* |
ПКДУ.411100.001.033 |
1 шт. |
|
Калибратор вибрационный АТ01* |
ПКДУ.411100.001.043 |
1 шт. |
|
Кабель интерфейсный USB-miniUSB* |
ПКДУ.411100.001.011 |
1 шт. |
|
Адаптер 110-DOUT/OCT-RF* |
ПКДУ.411100.001.013 |
1 шт. |
|
Программное обеспечение для оформления протоколов Signal+, ReportXL* |
ПКДУ.411100.001.015 |
1 шт. |
|
Сумка укладочная |
ПКДУ.411918.001 |
1 шт. |
|
Руководство по эксплуатации |
ПКДУ.411000.001РЭ |
1 экз. |
|
Методика поверки |
ПКДУ.411000.004МП |
1 экз. |
|
* В зависимости от комплектации | ||
осуществляется по документу МИ 3616-2019 «ГСИ. Шумомеры-виброметры, анализаторы спектра серий ОКТАВА, ЭКОФИЗИКА и ОКТАФОН. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.06.19.
Основные средства поверки:
-генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);
-калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде);
-рабочий эталон 2 разряда по Приказу Росстандарта № 2772 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового перемещения».
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к шумомеру-виброметру, анализатору спектра ОКТАФОН-110Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Приказ Росстандарта № 2772 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового перемещения»
ГОСТ Р 53188.1-2008 «Шумомеры. Часть 1. Технические требования»
МЭК 61672-1 «Электроакустика. Измерители уровня звука. Часть 1. Технические условия»
МЭК 61260 «Электроакустика. Фильтры полосовые шириной равной октаве или части октавы»
ПКДУ.411000.004ТУ «Шумомер-виброметр, анализатор спектра ОКТАФОН-110. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»)
ИНН 7716564530
Адрес: 129281, г. Москва, ул. Енисейская, д. 24, 150
Телефон (факс): (495) 225-55-01, (499) 136-82-30
Web-сайт: www.octava.info
E-mail: info@octava.info
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
Е-mail: office@vniiftri.ru.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
