№2276 от 22.10.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 723478
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2276 от 22.10.2025
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
22
от « »
и метрологии
октября 2276
___________2025 г. №_____
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Метан-реле шахтные искробезопасные |
ИМРШ |
Модификац ия ИМРШ.ПБ Л, зав. № 2425-24 |
65469-16 |
МП 06-0132016 |
МП 06-097 2025 для вновь изготавливаем ых средств измерений в дополнение к МП 06-0132016 |
10.07. 2025 |
Общество с ограниченно й ответственно стью «Современн ые технические решения» (ООО «СТР»), г. Кемерово |
ФБУ «Кузбасский ЦСМ», г. Кемерово |
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
22 октября 2025 г.
2276
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » ______ 2025 г. № 2276
Лист № 1 Регистрационный № 65469-16 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Метан-реле шахтные искробезопасные ИМРШ
Назначение средства измеренийМетан-реле шахтные искробезопасные ИМРШ (далее по тексту - метан-реле) предназначены для измерений и контроля объемной доли метана в атмосфере горных выработок.
Описание средства измеренийДля измерения объемной доли метана метан-реле, в зависимости от модификации, используются датчики различных типов. Метан-реле модификации ИМРШ.ПБО, ИМРШ.ПБЛ -установлен оптический датчик, метан-реле модификации ИМРШ.ПБТ - установлен термохимический датчик. Принцип действия оптического датчика основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн от 3,3 до 3,4 мкм. Принцип действия термохимического датчика основан на беспламенном сжигании метана на рабочем элементе датчика. Появление метана приводит к изменению сопротивления рабочего резистора датчика, разбалансировке моста и выходного напряжения диагонали моста пропорциональное концентрации метана.
Конструктивно метан-реле состоит из следующих блоков:
ИМРШ.ПБх - переносной блок состоит из пластикового корпуса в стальной оболочке с размещенными в нем печатными платами, датчиком метана, пьезодинамиком, светодиодами и Li-ion аккумулятором. На лицевой панели ИМРШ.ПБх расположены: 3 RGB светодиода для отображения состояния устройства и индикации режимов работы/ошибок, отверстие пьезодинамика, отверстия датчика метана. На тыльной стороне в углублении расположены подпружиненные ленточные контакты, предназначенные для заряда встроенного аккумулятора, подачи питания и обмена данными с блоком ИМРШ.КМ;
ИМРШ.КМ - комбайновый модем представляет собой защитный металлический кожух, устанавливаемый на горной машине, внутри которого находится блок управления с оптическим реле, клеммник и PLC-модем.
Метан-реле имеют следующие функции:
-
- измерение концентрации метана в атмосфере;
-
- запись в энергонезависимую память и передача измеренного значения объемной доли метана в атмосфере;
-
- подача световой и звуковой сигнализации при достижении значения объемной доли метана заданных уровней (тревога и авария);
-
- передача результатов измерений на ПК (при использовании ИМРШ.ЗС);
-
- индикация состояния и неисправности;
-
- передача результатов измерений в виде аналогового от 0,4 до 2 В и цифрового (RS-485 протокол Modbus) выходных сигналов для интегрирования в информационноизмерительные системы (при использовании ИМРШ.ШМ).
Метан-реле предназначены для работы в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли, являются пыле и влагозащищенными в соответствии с исполнением IP 54 по ГОСТ 14254-2015.
Внешний вид блоков метан-реле представлен на рисунках 1-3.
Блок метан-реле ИМРШ.ПБх на верхней стенке корпуса имеет табличку с маркировкой. Заводской номер состоит из шести арабских цифр в формате ХХХХ-ХХ, наносится на маркировочную табличку методом лазерной гравировки. Ограничение несанкционированного доступа к внутренним элементам блока метан-реле ИМРШ.ПБх осуществляется путем установки защитной пломбы в отверстия, расположенные на корпусе блока ИМРШ.ПБх. Место установки защитной пломбы указано на рисунке 4.
Нанесение знака поверки на метан-реле не предусмотрено. Общий вид маркировочных табличек, места нанесения знака утверждения типа и заводского номера указаны на рисунке 5.

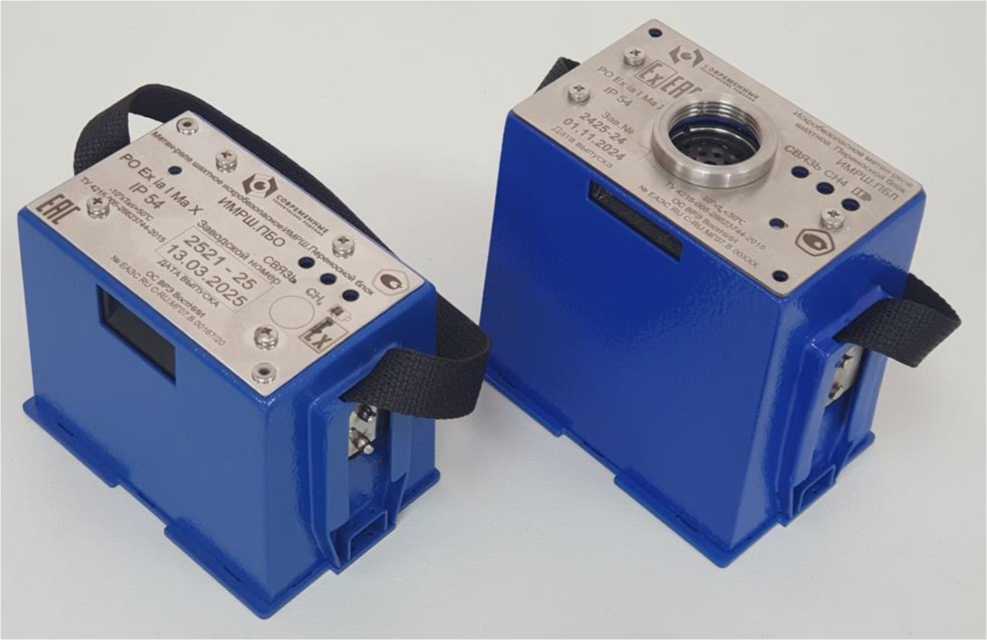

Рисунок 1 - Внешний вид переносного блока ИМРШ.ПБх
(слева ИМРШ.ПБО (ИМРШ.ПБТ), справа ИМРШ.ПБЛ)

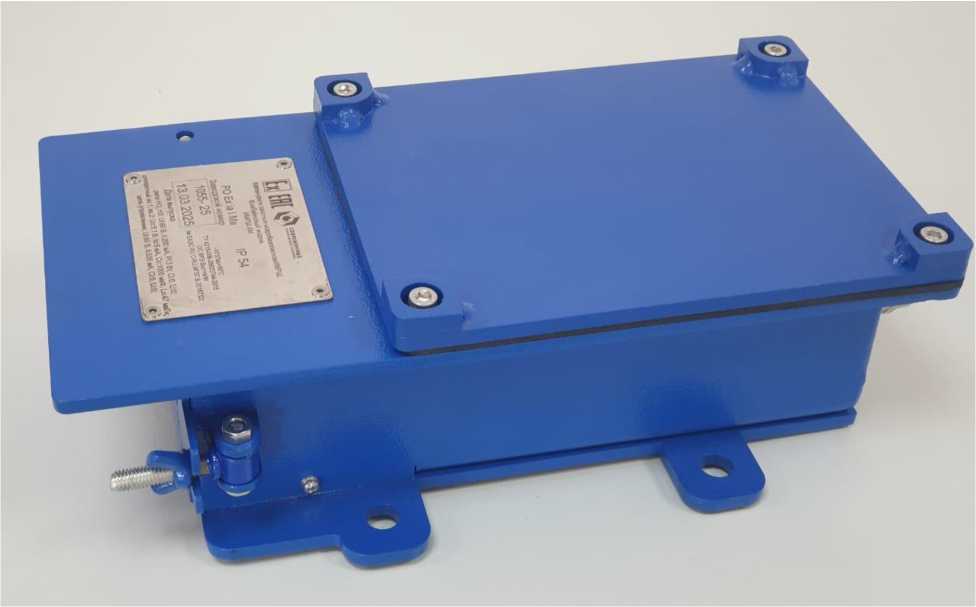

Рисунок 2 - Внешний вид комбайнового модема ИМРШ.КМ

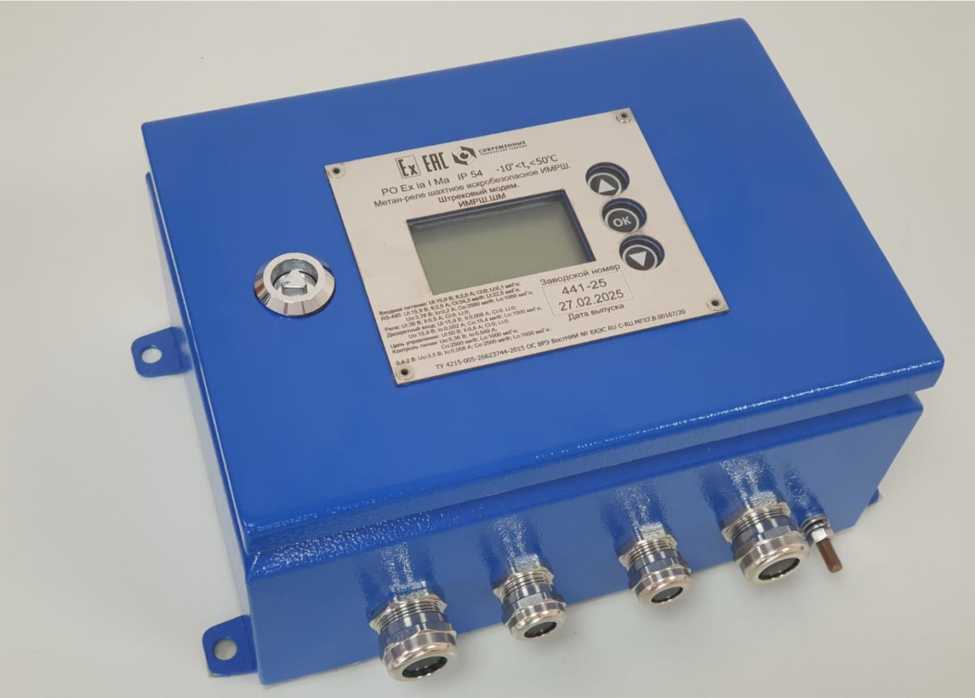

Рисунок 3 - Внешний вид штрекового модема ИМРШ.ШМ
Место нанесения защитной пломбы

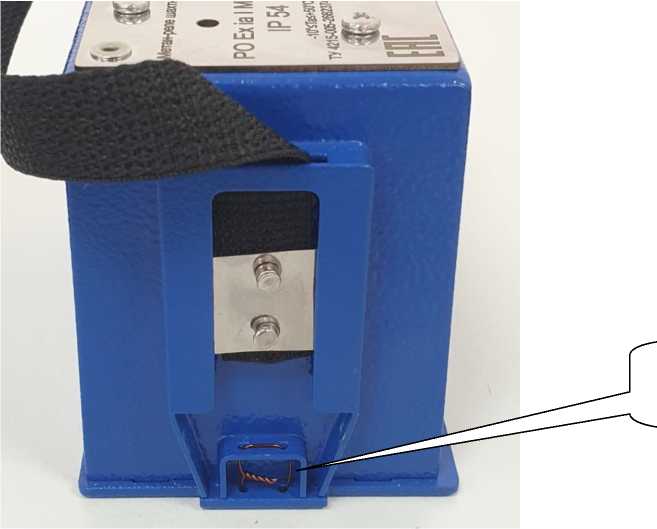

Рисунок 4 - Место нанесения защитной пломбы
Заводской
Знак
номер
утверждения типа
Метан-реле шахтное
О 1
РО Ex ia I Ma X IP 54
-lCf<t,<50=C
ТУ4215-005-26623744-2015 Q7 02 2020
СОВРЕМЕННЫЕ Q (СО)
кробезопасное ИМРШ. Переносной блок МРШ.ПБО ООО \\ связь сн4 ID
ЗАВОДСКОЙ НОМЕР г=—1
Д Ю00-20 ОЫ
ДАТА ИЗГОТОВЛЕНИЯ
ОС ВРЭ ВостНИИ
№ ЕАЭС RU C-RU.XXXX.X.XXXXX/X

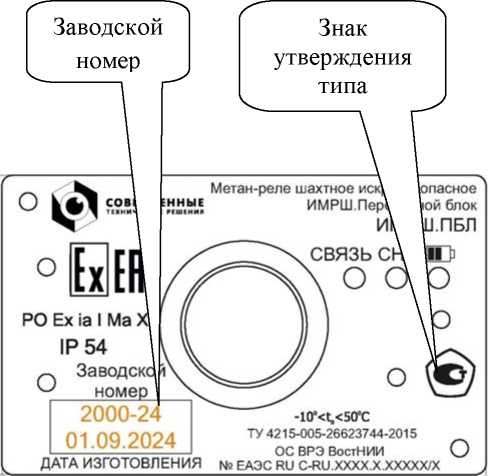

Рисунок 5 - Общий вид маркировочных табличек, место нанесения знака утверждения типа и заводского номера (слева ИМРШ.ПБО (ИМРШ.ПБТ), справа ИМРШ.ПБЛ)
Метан-реле имеет встроенное программное обеспечение (далее по тексту - ПО), разработанное фирмой-изготовителем специально для решения задач измерений объемной доли метана. Встроенное ПО метан-реле состоит из программы управления измерением и передачи данных блока ИМРШ.ПБх.
К метрологически значимой части относится все ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IMRSH.bin |
|
Номер версии (идентификационный номер) ПО |
Ver.I.x |
|
Цифровой идентификатор ПО (алгоритм) |
0xCA214942 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Примечания:
| |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли метана для модификации ИМРШ.ПБТ, % |
от 0 до 2,5 |
|
Диапазон измерений объемной доли метана для модификаций ИМРШ.ПБО, ИМРШ.ПБЛ, % |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли метана в диапазоне от 0 до 2 % включ. для модификаций ИМРШ.ПБТ, ИМРШ.ПБО, % объемных долей |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли метана в диапазоне от 0 до 2,5 % включ. для модификации ИМРШ.ПБЛ, % объемных долей |
±0,1 |
|
Пределы допускаемой основной относительной погрешности измерений объемной доли метана в диапазоне св. 2 до 2,5 % для модификации ИМРШ.ПБТ, % |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений объемной доли метана в диапазоне св. 2 до 5 % включ. для модификации ИМРШ.ПБО, % |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений объемной доли метана в диапазоне св. 5 до 100 % для модификации ИМРШ.ПБО, % |
±10 |
|
Пределы допускаемой относительной погрешности измерений объемной доли метана в диапазоне св. 2,5 до 100 % для модификации ИМРШ.ПБЛ, % |
±5 |
|
Пределы допускаемой дополнительной погрешности измерений объемной доли метана от влияния изменения температуры окружающей среды в диапазоне условий эксплуатации для модификации ИМРШ.ПБО, ИМРШ.ПБТ:
|
±0,2 ±10 |
|
Пределы допускаемой дополнительной погрешности измерений объемной доли метана от влияния изменения атмосферного давления в диапазоне условий эксплуатации для модификации ИМРШ.ПБО, ИМРШ.ПБТ:
|
±0,2 ±30 |
|
Время срабатывания сигнализации, с, не более |
30 |
|
Время установления показаний T0,9 для модификации ИМРШ.ПБЛ, с, не более |
15 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не более |
90 |
|
Нормальные условия измерений для модификации ИМРШ.ПБО, ИМРШ.ПБТ:
|
от +15 до +25 от 96 до 104 от 40 до 60 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШ*В), мм, не более: - блока ИМРШ.ПБТ, ИМРП.ПБО |
111x71x76 |
|
- блока ИМРП.ПБЛ |
110x70x115 |
|
- блока ИМРШ.КМ |
295x97x200 |
|
Масса, кг, не более: - блока ИМРШ.ПБТ, ИМРШ.ПБО |
1,0 |
|
- блока ИМРШ.ПБЛ |
0,9 |
|
- блока ИМРШ.КМ |
14,0 |
|
Электрическое питание от сети постоянного тока, В - блока ИМРШ.ПБх (от встроенного Li-ion аккумулятора) |
3,7 |
|
- блока ИМРШ.КМ |
от 3 до 5,4 |
|
Потребляемая мощность, В^А, не более - блока ИМРШ.ПБх |
0,1 |
|
- блока ИМРШ.КМ |
0,4 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от -10 до +50 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
- диапазон относительной влажности (без капельной влаги), % |
от 15 до 98 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 54 |
|
Маркировка взрывозащиты по ГОСТ 31610.35-1-2014 |
PO Ex ia I Ma X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет, не менее |
5 |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорт и методом лазерной гравировки на маркировочную табличку, расположенную на корпусе переносного блока ИМРШ.ПБх.
Комплектность средства измеренийКомплектность метан-реле приведена в таблице 5.
Таблица 5 - Комплектность метан-реле
|
Наименование |
Обозначение |
Количество |
|
Метан-реле шахтное искробезопасное ИМРШ, в составе: блок ИМРШ.ПБх |
- |
1 шт. |
|
Блок ИМРШ.КМ |
- |
по заказу |
|
Блок ИМРШ.ШМ |
- |
по заказу |
|
Блок ИМРШ.ЗС |
- |
по заказу |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации |
ИМРШ 001.001.001.РЭ |
1 экз. |
|
Паспорт |
ИМРШ 001.001.001.ПС |
1 экз. |
|
Копия сертификата соответствия ТР ТС 012/2011 |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Колпачок для градуировки |
- |
по заказу |
приведены в п. 3.5 «Работа с прибором» документа ИМРШ 001.001.001.РЭ «Метан-реле шахтное искробезопасное ИМРШ Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 31610.0-2019 (IEC 60079-0:2017) Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»
ГОСТ 31442-2011 (EN 50303:2000) «Оборудование группы I, уровень взрывозащиты Ма для применения в среде, опасной по воспламенению рудничного газа и/или угольной пыли
ИзготовительОбщество с ограниченной ответственностью «Современные технические решения»
(ООО «СТР»)
ИНН 4205293475
Адрес: 650044, Кемеровская область - Кузбасс, г.о. Кемеровский, г. Кемерово, пр-кт Шахтеров, д. 1, этаж 2
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Кемеровской области - Кузбассе»
(ФБУ «Кузбасский ЦСМ»)
ИНН 4207007095
Место нахождения и адрес юридического лица: 650991, Кемеровская область -
Кузбасс, Кемеровский городской округ г. Кемерово, ул. Дворцовая, зд. 2
Уникальный номер записи в реестре аккредитованных лиц RA.RU.312319
