№1917 от 19.12.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27030
О внесении изменений в описание типа на комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 декабря 2016 г.
М 1917
Москва
О внесении изменений в описание типа на комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Новые экспертные системы» от 17 ноября 2016 г. № 20-16 приказываю:
-
1. Внести изменения в описание типа на комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46532-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
Подлинник электронного документа^нвДжЗЙибго ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
-
3. Контроль за исполнением
Заместитель Руководителя
СВЬ/И НИЯ О Ct Р1ИФИКДП 311
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2016 г. №1917
Изменения в описание типа на комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert
Назначение средства измеренийКомплексы аппаратно-программные анализа изображений NEXSYS ImageExpert (далее по тексту - комплексы NEXSYS ImageExpert) предназначены для измерений геометрических размеров объектов, визуального наблюдения структуры исследуемого материала, сохранения изображений наблюдаемой структуры в электронном и печатном виде (с помощью программного обеспечения NEXSYS ImageExpert).
Комплексы NEXSYS ImageExpert могут использоваться в области металлографии, материаловедения, гранулометрии, биологии, криминалистике и в других областях.
Описание средства измеренийПринцип действия комплексов NEXSYS ImageExpert основан на получении изображений структуры поверхности объекта в заданном масштабе при помощи оптического прибора, их фиксации цифровой видеокамерой и последующем анализе изображений в персональной электронно-вычислительной машине (ПЭВМ) с помощью программного обеспечения NEXSYS ImageExpert. Комплексы NEXSYS ImageExpert комплектуются ПЭВМ.
Комплексы NEXSYS ImageExpert позволяют отображать на экране персонального компьютера изображение объекта контроля в реальном времени, сохранять изображение, отображать сохранённые изображения, производить измерения геометрические размеров объектов в физических единицах длины.

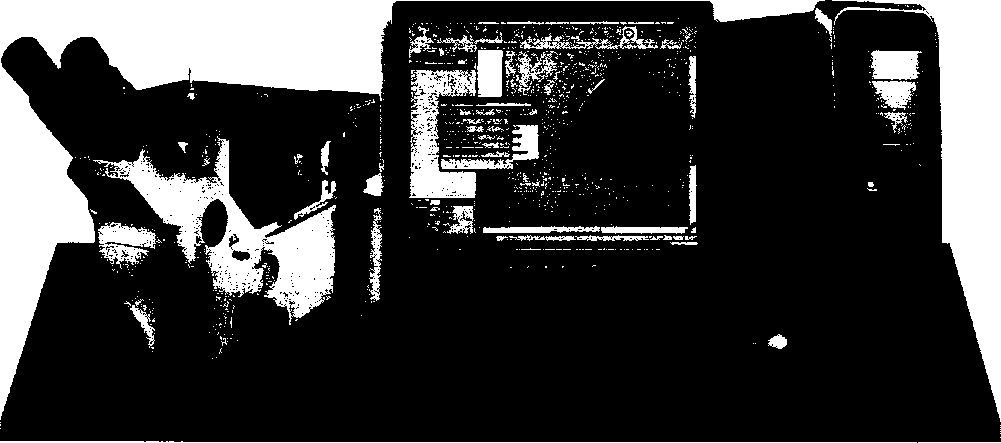

Рисунок 1 - Общий вид комплексов NEXSYS ImageExpert
Пломбирование комплексов аппаратно-программных анализа изображений NEXSYS ImageExpert не предусмотрено.
Программное обеспечениеТехнические характеристики программного обеспечения (ПО) зависят от входящего в состав комплекса оборудования. С ростом увеличения оптического прибора уменьшается верхняя граница диапазона измерений. С ростом разрешения видеокамеры (при неизменном размере её фотосенсора) уменьшается нижняя граница диапазона измерений.
Программное обеспечение позволяет:
-
- визуально наблюдать структуру исследуемого материала;
-
- сохранять изображения наблюдаемой структуры в электронном и печатном виде;
-
- загружать сохранённые ранее изображения наблюдаемой структуры;
-
- выполнять измерения геометрических размеров объектов с погрешностью, указанной в таблице 2.
Идентификационные признаки ПО комплексов NEXSYS ImageExpert соответствуют данным, приведенным в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NEXSYS ImageExpert |
|
Номер версии (идентификационный номер) ПО |
1.0.0 для метрологически значимого файла Metrol.dll |
|
Цифровой идентификатор ПО |
al9e8ca6ebd28e479c43d697e20d01d8 |
|
Другие идентификационные данные (если имеются) |
MD5, по файлу Metrol.dll |
Защита ПО комплексов NEXSYS ImageExpert соответствует уровню «средний» согласно Р 50.2.077-2014. Для доступа ко всем функциям программного обеспечения NEXSYS ImageExpert используется персональный USB-ключ. При отсутствии USB-ключа программное обеспечение NEXSYS ImageExpert функционирует в демонстрационном режиме.
Метрологические и технические характеристикиПределы абсолютной погрешности измерения линейных размеров в зависимости от увеличения объектива оптического прибора и разрешения видеокамеры приведены в таблице 2. Основные технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики в
|
Увеличение объектива, крат |
Видеокамера 1,ЗМрх±10% |
Видеокамера 2,0 Мрх± 10% |
Видеокамера 3,0Мрх± 10% |
Видеокамера 5,0Мрх± 10% |
Видеокамера 10,0Мрх±10% |
|
хО.65 |
±62,50 |
±50,00 |
±39,08 |
±31,26 |
±20,84 |
|
*0.8 |
±52,08 |
±41,67 |
±32,56 |
±26,04 |
±17,38 |
|
*1.0 |
±40,63 |
±32,50 |
±25,39 |
±20,32 |
±13,54 |
|
х1.25 |
±35,17 |
±28,13 |
±21,98 |
±17,60 |
±11,72 |
|
Х1.6 |
±29,17 |
±23,33 |
±18,25 |
±14,58 |
±9,73 |
|
х2.0 |
±22,67 |
±18,13 |
±14,16 |
±11,33 |
±7,56 |
|
х2.5 |
±19,55 |
±15,63 |
±12,23 |
±9,78 |
±6,53 |
|
х5 |
±10,28 |
±8,24 |
±6,43 |
±5,14 |
±3,44 |
|
хЮ |
±5,33 |
±4,27 |
±3,33 |
±2,67 |
±1,79 |
|
х20 |
±2,75 |
±2,20 |
±1,73 |
±1,38 |
±0,91 |
|
х50 |
±1,13 |
±0,91 |
±0,71 |
±0,57 |
±0,40 |
|
х100 |
±0,58 |
±0,47 |
±0,38 |
±0,44 |
±0,35 |
|
х150 |
±0,45 |
±0,39 |
±0,36 |
±0,33 |
±0,30 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон увеличений объективов, крат |
от 0,65 до 150 |
|
Полный диапазон измерения линейных размеров, мкм |
от 0,08 до 25000 |
|
Рабочий диапазон температур, °C |
от +10 до +35 |
|
Рабочий диапазон относительной влажности воздуха, % |
60±20 |
|
Габаритные размеры комплекса, мм, не более:
|
3000 2000 1000 |
|
Масса, кг, не более |
300 |
|
Питание комплекса (со стационарной ПЭВМ): |
220+15В, 50Гц |
|
Потребляемая мощность, Вт, не более |
2000 |
|
Срок службы комплекса, лет, не менее |
5 |
наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на корпус оптического прибора методом наклеивания этикетки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Оптический прибор с окуляром и/или видеовыходом |
1 шт. |
|
Видеоадаптер для подсоединения видеокамеры |
1 шт. |
|
Цифровая видеокамера |
1 шт. |
|
Персональный компьютер |
1 шт. |
|
Персональный USB-ключ |
1 шт. |
|
Калибровочная мера длины |
1 шт. |
|
Программное обеспечение анализа изображений NEXSYS ImageExpert |
1 шт. |
|
Упаковка |
1 шт. |
|
Методика поверки 4258-001-14240601-2010 МП |
1 экз. |
|
Руководство по эксплуатации РЭ 4258-001-14240601-2010 |
1 экз. |
|
Паспорт |
1 экз. |
осуществляется по документу «Комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert. Методика поверки. 4258-001-14240601-2010 МП», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 07 декабря 2010 года.
Основные средства поверки:
1 Объект-микрометр ОМ (Госреестр №28962-05).
Знак поверки наносится на оптический прибор комплекса NEXSYS ImageExpert.
Сведения о методиках измеренийприведены в руководстве по эксплуатации РЭ 4258-001-14240601-2010, раздел «Проведение измерений».
Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным анализа изображений NEXSYS ImageExpertКомплексы аппаратно-программные анализа изображений NEXSYS ImageExpert. Технические условия. ТУ 4258-001-14240601-2010.
ИзготовительОбщество с ограниченной ответственностью «Новые экспертные системы» (ООО «Новые экспертные системы»)
ИНН 7718243965
Адрес: 105122, г. Москва, Щёлковское шоссе, дом 9
Телефон/Факс: (495) 943-43-42 / (495) 936-49-71
Электронная почта: nexsys@nexsys.ru
Сайт: http://www.nexsys.ru/
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33
Факс: (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23 июня 2014 г.
