МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 ноября 2019 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 58327/1 «Расходомеры многофазные Roxar MPFM 2600» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭМЕРСОН» от 7 октября 2019 г. № 17846/07102019 приказываю:

• 1. Внести изменения в описание типа на расходомеры многофазные Roxar MPFM 2600, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60272-15, изложив его в новой редакции согласно приложению к настоящему

приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 58327/1 «Расходомеры многофазные Roxar MPFM 2600»

на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» с Административным

  в соответствии

  гДА.Ю. кузину) оЬеспечитьл Подлинник электронного документа, подписанного ЭИ, эегла^етгжхч^е*чх^ормл0н^е^ооеявдете. ьства с описанием Федеральное агентство по техническому регулированию и

  типа средства измерени

  • 4. Контроль за hci



  1ляю за собой.

  Сертификат: OOE1036E1B07EOFB80EAU8900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

  Действителен: с 06.11.2019 до 06.11.2020

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» ноября 2019 г. № 2772

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные Roxar MPFM 2600

Расходомеры многофазные Roxar MPFM 2600 (далее - расходомеры) предназначены для измерений текущего расхода и массы сырой нефти, сырой нефти без учета воды, объемной доли воды, текущего расхода газа в объёмных и массовых единицах и объема газа в многофазных потоках продукции нефтяных скважин без предварительной сепарации измеряемой среды.

В основе принципа работы расходомера лежит использование различий в физических свойствах компонент измеряемой среды, в частности, значений диэлектрической проницаемости, электропроводности и плотности.

В расходомере реализованы отдельные функции определения состава и скорости измеряемой среды.

При определении состава многофазного потока измеряется импеданс, включающий электрическую ёмкость и проводимость, а также давление и температура.

Определение скорости выполняется одним из двух методов в зависимости от газосодержания: корреляционным или с помощью трубы Вентури. Выбор метода осуществляется автоматически.

При конфигурировании в расходомер него заносят информацию о следующих свойствах измеряемой среды - плотности нефти/воды/газа, диэлектрической проницаемости нефти, электропроводности воды, таблицы PVT-свойств нефти.

Возможна дополнительная комплектация расходомера гамма-плотномером для измерений плотности многофазного потока измеряемой среды.

Основными элементами расходомера являются:

• - корпус измерителя:

• - труба Вентури по ISO 5167-2003;

• - преобразователь многопараметрический 3051SMV (номер в Госреестре 46317-15) фирмы «Emerson Process Management / Rosemount Inc.», для измерения давления, перепада давления, температуры, массового расхода и массы, объемного расхода приведенного к стандартным условиям;

• - двухуровневые датчики - электроды DP26, являющиеся обкладками конденсатора, датчиками кондуктометра и датчиками корреляционного преобразователя скорости;

• - узел для подключения гамма-плотномера;

• - электронное оборудование, служащее для измерения импеданса с помощью электродов DP26 и сверхскоростной прямой обработки и контроля данных;

• - корпус компьютера потока, имеющий разные варианты исполнения в зависимости от требуемого класса защиты;

• - отсечной сдвоенный запорно-спускной клапан модельного ряда Parker для отсечки датчиков от измерительной среды;

- компьютер потока, созданный на базе шины РС/104, представляющий собой вычислительный блок для быстрого выполнения всех алгоритмов вычисления параметров потока, обеспечения связи со всеми внутренними средствами измерений, взаимодействия с внешним программным обеспечением (далее - ПО) «MPFM 2600 Service Console» (установленным на переносном или персональном компьютере) и клиентскими системами.

Для получения результатов измерений текущего расхода и количества сырой нефти, воды и газа в объёмных и массовых единицах используется ПО «Flow Computer Software Version 4.06», установленное в энергонезависимую память компьютера потока.

Общий вид расходомера приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунках 2 и 3.

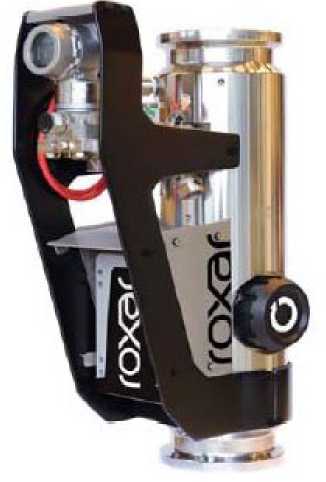

Рисунок 1 - Фотография общего вида расходомера многофазного Roxar MPFM 2600

Механическая защита от несанкционированного доступа осуществляется пломбированием наклейками корпуса компьютера потока, а также выходов интерфейсов преобразователя многопараметрического Rosemount 3051SMV и блока полевой электроники.

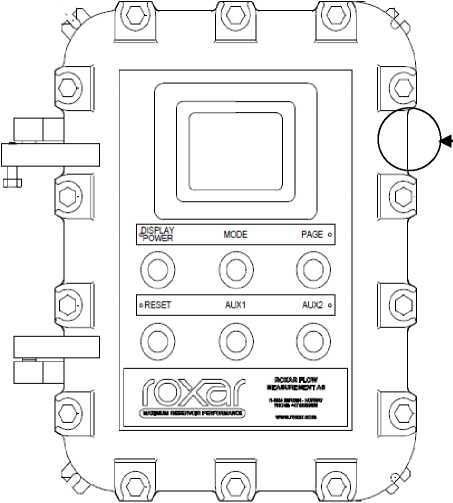

Место пломбировки

Рисунок 2 - Схема пломбировки корпуса компьютера потока

• 1 - место пломбирования интерфейса датчика температуры

• 2 - место пломбирования интерфейса многопараметрического датчика



• 3 - место пломбирования интерфейса блока электроники

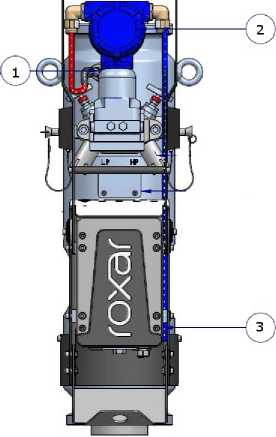

Рисунок 3 - Схема пломбировки интерфейсов датчиков

Данные, полученные при измерениях, обрабатываются с помощью ПО «Roxar MPFM Sensor software version 4.06», реализующего алгоритмы совместного решения уравнений, содержащих искомые и измеренные физические величины, результаты вычислений в виде значений текущих расходов и количества отдельных компонентов, а также их динамики, представляются на локальном дисплее в табличном и графическом виде. Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-20 1 4 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Конструкция расходомеров обеспечивает ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений.

Метрологические и технические характеристики расходомера указаны в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

Пределы допускаемой относительной погрешности измерений расходомера представлены в таблице 3.

Продолжение таблицы 3

наносится на маркировочную табличку расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность расходомера

осуществляется по документу МП 0168-9-2014 с изменением № 1 «Инструкция. ГСИ. Расходомеры многофазные Roxar MPFM 2600. Методика поверки», утверждённому ФГУП «ВНИИР» 30.05.2018 г.

Основные средства поверки:

- Государственный первичной специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011 (далее - ГЭТ 195), диапазон воспроизведения:

массового расхода газожидкостной смеси (далее - ГЖС) от 2 до 110 т/ч; объемного расхода газа, приведенного к стандартным условиям от 0,1 до 250 м³/ч; расширенная неопределенность (при коэффициенте охвата k = 2) воспроизведения: массового расхода ГЖС 0,46 %;

объемного расхода газа, приведенного к стандартным условиям 0,38 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков.

Техническая документация фирмы изготовителя.

Фирма «Emerson SRL», Румыния

Адрес: 400641 Румыния, Cluj-Napoca, Str. Emerson, Nr. 4

Тел.: + 47 51 8800, факс: + 47 51 8801

Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон») Адрес: РФ, 115054, ул. Дубининская, д. 53, стр 5 эт. 4, ком. 7Б.

Тел.: (495) 995 95 59

Факс: (495) 424 88 50

e-mail: info.ru@emerson.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А

Тел.: +7 (843)272-70-62, факс: +7 (843) 272-00-32

E-mail: vniirpr@bk.ru

Аттестат аккредитации ЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
