ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 54901 «Датчики весоизмерительные тензорезисторные LS, LSC, MNC» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращениями Московского представительства «КАС Корпорэйшн» от И января 2019 г. № 1-1/1, № 1-3/4 и № 1-1/5 приказываю:

• 1. Внести изменения в описание типа на датчики весоизмерительные тензорезисторные LS, LSC, MNC, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57191-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по приложению ДА документа ГОСТ 8.631 -2013 и распространить действие документа на датчики весоизмерительные тензорезисторные LS, LSC, MNC, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 54901 «Датчики весоизмерительные тензорезисторные LS, LSC, MNC», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57191-14, в связи с внесением изменений в документ на методику поверки.

• 4. Продлить срок действия свидетельства об утверждении типа средств измерений № 54901 «Датчики весоизмерительные тензорезисторные LS, LSC, MNC» на последующие 5 лет.

• 5.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «___» _______ 2019 г. № _____

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Датчики весоизмерительные тензорезисторные LS, LSC, MNC

Датчики весоизмерительные тензорезисторные LS, LSC, MNC (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.

Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-сторов, соединенных в мостовую схему, и присоединительных элементов.

Конструкция датчиков обеспечивает герметичность измерительного элемента.

Вид нагрузки датчиков - растяжение-сжатие (LS), сжатие (LSC, MNC). Датчики LS и LSC изготавливаются из прокатной стали, датчики MNC - из нержавеющей либо окрашенной стали.

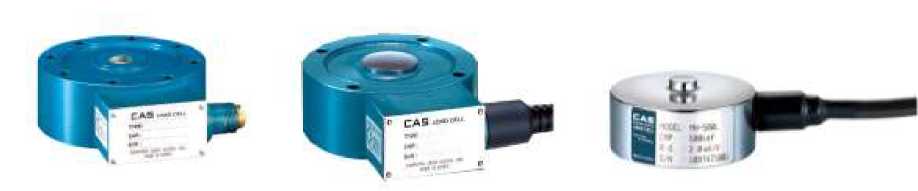

LS               LSC              MNC

Рисунок 1 - Общий вид датчиков

Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося соответственно нагрузке.

Модификации и исполнения датчиков отличаются максимальной нагрузкой, габаритными размерами и массой.

Обозначение модификаций весоизмерительных датчиков LS имеет вид LS-X1, где: X1 - обозначение максимальной нагрузки в тоннах.

Обозначение модификаций весоизмерительных датчиков LSC имеет вид LSC-X1, где: X1 - обозначение максимальной нагрузки в тоннах.

Обозначение модификаций весоизмерительных датчиков MNC имеет вид MNC-X1, где: X1 - обозначение максимальной нагрузки в тоннах.

Пломбирование датчиков весоизмерительных тензорезисторных LS, LSC, MNC не предусмотрено.

Таблица 1 - Метрологические и технические характеристики датчиков LS

Таблица 2 - Метрологические и технические характеристики датчиков LSC

Окончание таблицы 2

Таблица 3 - Метрологические и технические характеристики датчиков MNC

Таблица 4 - Пределы допускаемой погрешности

наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.

Таблица 5 - Комплектность

* Вместо бумажного носителя может поставляться в электронном виде.

осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Основные средства поверки:

• - средства измерений 1-го разряда по ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;

• - вольтметр или компаратор напряжений класса точности 0,005.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или на паспорт.

приведены в эксплуатационном документе

ГОСТ 8.631-2013 Датчики весоизмерительные. Общие технические требования. Методы испытаний

ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

Техническая документация фирмы-изготовителя

Фирма «CAS Corporation», Республика Корея

#262, Geurugogae-ro, Gwangjeok-myeon, Yangju-si, Gyeonggi-do, Республика Корея

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»

ИНН 9909006133

Адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2

E-mail: casrussia@globalcas.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437-55-77, факс: (495) 437-56-66

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
