МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

I?) октября 2023 г.                                                                     №     2245

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    оютября    2023 г. № _____

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2245

Лист № 1 Регистрационный № 16605-15 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200

Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200 (далее - весы) предназначены для статического измерения массы.

Принцип действия весов основан на преобразовании деформации упругих элементов виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в выходной аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в устройство обработки аналоговых данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.

Результаты взвешивания и значения массы груза индицируются на цифровом дисплее, расположенном на стойке вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.

Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея (терминал управления).

Условное обозначение весов имеет следующий вид: ВМЭН-Х- Z1/Z2 -С-И-СТ-Д-А-ЗВ-ПК, где:    Х - наибольший предел взвешивания (150, 200);

[Z1/Z2] - значение цены поверочного деления;

[С] - наличие в весах сервисных функций;

[И] - наличие интерфейса связи с персональным компьютером;

[СТ] - терминал управления - на стойке;

[А] - автономный источник питания;

[Д] - грузоприемное устройство и терминал управления, выполнены в отдельных корпусах, варианты исполнения терминалов управления - Д1, Д2, Д3;

[ЗВ] - озвучивание показаний весов;

[ПК] - индикация показаний на персональном компьютере.

Питание весов осуществляется через адаптер сетевого электрического питания (сетевое питание) или аккумулятора или батареек (автономное питание). В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулём (Т.2.7.3);

• - устройство уравновешивания тары (Т.2.7.4.1);

• - многоцелевое использование показывающих устройств (4.4.4);

• - запоминающее устройство (4.4.6).

ВМЭН-Х^1^2-Д1-А

ВМЭН-Х^1^2-Д2-А

ВМЭН-Х^-Х-ДЗ

ВМЭН-150(200)^х^2-С-(И)-Д1-А

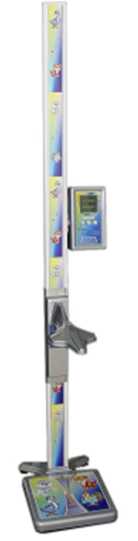

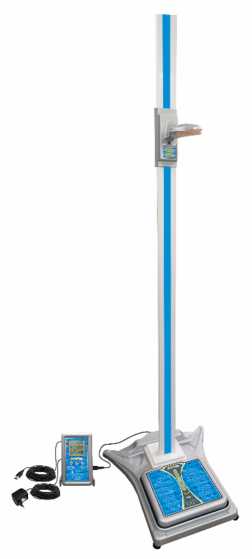

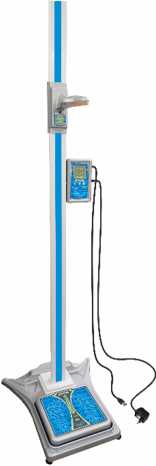

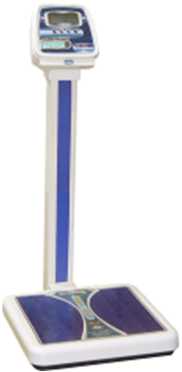

Рисунок 1 - Общий вид весов

Весы выпускаются с жидкокристаллической и люминесцентной индикацией.

Весы с сервисными функциями могут поставляться в комплекте с ростомером типа РЭП (регистрационный номер 46693-11 в ФИФ ОЕИ), и интерфейсом USB для передачи данных на персональный компьютер.

Заводской номер в числовом формате в виде арабских цифр наносится на маркировочный шильдик, расположенный на задней стенке весов, фотохимическим или типографским способом.

Места пломбировки весов от несанкционированного доступа приведены на рисунке 2.

ВМЭН-Х^1^2-Д2-А

ВМЭ11-X-Zi/Zz-C-CT-IIK   ВМЭН-Х^1^2-СТ-А       ВМЭН-ХА^-А

ВМЭ1 l-X-Zi/Zz-C-CT-A                                ВМЭН-Х^1^2-А-ЗВ

ВМЭН-200^1^2-С-(И)-СТ-А

ВМЭН-150(200)-/1/72-С-(И)-Д1-А

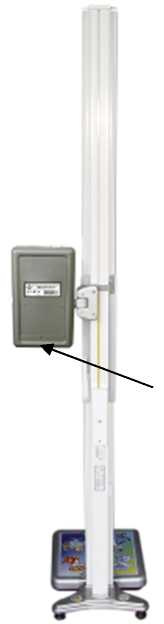

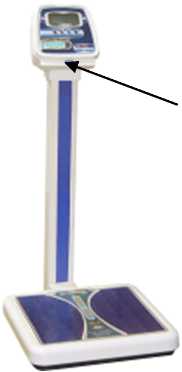

Рисунок 2 - Места пломбировки весов

Идентификационные данные программного обеспечения (ПО) весов приведены в таблице 1.

Таблица 1

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем, который находится у изготовителя. Для всех модификаций весов пломбируется терминал управления или грузоприемное устройство. Пломба представляет собой оттиск клейма, где указаны: условный шифр организации, проводившей проверку; индивидуальный знак поверителя; год проведения поверки.

Номер версии, цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) ПО отображается на цифровом дисплее весов.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

По метрологическим характеристикам весы выпускаются в различных модификациях, отличающихся пределами взвешивания и значения нормируемых метрологических характеристик.

Метрологические и технические характеристики весов приведены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на маркировочную табличку, расположенную на грузоприёмном устройстве и на титульный лист руководства по эксплуатации.

Таблица 4

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

ТУ 9441-022-00226454-2005 Весы напольные медицинские ВМЭН-150, ВМЭН-200. Технические условия.

Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «ТВЕС»)

ИНН 6820002711

Адрес: 392511, Тамбовская обл., Тамбовский р-н, с. Тулиновка, ул. Позднякова, д. 3

Телефон: (4752) 61-72-60, факс: (4752) 71-26-05

E-mail: to.tves@mail.ru

Web-сайт: www.tves.com.ru

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Липецкой области» (ГЦИ СИ ФБУ «Липецкий ЦСМ»)

Адрес: 398017, г. Липецк, ул. Гришина, д. 9а

Тел.: +7 (4742) 43-12-82, факс: +7 (474-62) 43-27-47

Уникальный номер записи в реестре аккредитованных лиц № 30085-11.

в части внесённых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2245

Лист № 1 Регистрационный № 42580-09                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры XL/7 моделей 15X и 15X-HT2

Вискозиметры XL/7 моделей 15X и 15X-HT2 предназначены для измерения динамической вязкости жидких углеводородов, химических растворов, полимерных материалов, косметических материалов, пищевых продуктов при их транспортировке по технологическим трубопроводам.

Принцип действия вискозиметров XL/7 основан на измерении периода резонансной частоты механических колебаний чувствительного элемента (зонда), помещенного в анализируемую жидкость. Датчик прибора имеет монолитную конструкцию, и форма чувствительного элемента позволяет исключить влияние посторонних примесей в жидкости на результат измерений. Вискозиметры легко монтируются на стенке резервуара или трубопровода, т.к. поставляются с полным набором технологической оснастки (фланцы, сантехника и т.п.). Управление измерительной системой и обработка сигналов производится с помощью электронного блока VP550.

Измерение температуры осуществляется с помощью встроенного платинового термопреобразователя сопротивления с номинальной статической характеристикой 100П (Pt100). Вискозиметры XL/7 модели 15Х позволяют измерять вязкость в диапазоне температуры от минус 40 до 150 °С, модели 15Х-Н2 предназначены для работы в условиях повышенной температуры. Модели 15Х-Н2 изготовлены для прямого измерения вязкости при температурах до 450 °С без потребности в охлаждающих кожухах или вспомогательном трубопроводе. Диапазон непрерывного измерения вязкости при 250 °С тот же, что и у стандартной модели 152.

Также у прибора имеется возможность ввода величины плотности измеряемой жидкости и расчета кинематической вязкости.

Конструкцией вискозиметров не предусмотрена пломбировка корпуса от несанкционированного доступа.

Заводские номера наносятся типографским или иным способом в цифровом формате на табличку, расположенную на передней панели корпуса зонда вискозиметра. Общий вид таблички приведен на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения знака утверждения типа

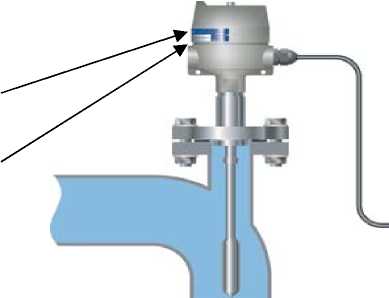

Рисунок 1 - Внешний вид вискозиметра с электронным блоком VP550

«Hydramotion Ltd.»,

1 York Road Business Park,

Malton, York, England, YO17 6YA

Вискозиметр серии XL7 модель 150-HT2

ООО ЦЕНТР СЕРТИФИКАЦИИ «ВЕЛЕС»

№ ЕАЭС RU C-GB.AflO7.B.O1071/20 ОЕх ia IIC Т4/Т6 Ga X

-40< tOKp. <+55°С IP 68 Эл. питание - 24 В пост, тока

Дата изготовления:.../20.. Зав. №

Рисунок 2 - Общий вид заводской таблички

Программное обеспечение вискозиметра предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки вискозиметра и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода версии ПО.

Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 2 - метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации и на корпус вискозиметра в виде наклейки

Комплектность поставки определяется спецификацией в зависимости от условий заказа.

Таблица 3 - Комплектность вискозиметров

приведены в разделе 1.1 «Общие сведения и принцип действия» руководства по эксплуатации «Вискозиметр серии XL7 модели 15Х и 15Х-НТ2».

Государственная поверочная схема для средств измерений вязкости жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622;

Техническая документация фирмы «Hydramotion Ltd.», Великобритания.

Фирма «Hydramotion Ltd.», Великобритания

Адрес: 1 York Road Business Park, Malton, York, England, YO17 6YA

Телефон: +44 (0) 1653 600294

Факс: +44 (0) 1653 693446

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2245

Лист № 1 Регистрационный № 57647-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры промышленные VISC-4.1

Вискозиметры промышленные VISC-4.1 (далее - вискозиметры) предназначены для непрерывного измерения кинематической вязкости жидких нефтепродуктов, прозрачных и непрозрачных жидкостей и определения индекса вязкости непосредственно в трубопроводе или технологической линии, в том числе и во взрывоопасных зонах.

Принцип действия вискозиметра основан на законе Хагена - Пуазейля. Данный принцип устанавливает, что падение давления жидкости, протекающей через капилляр при постоянных температуре и массовом расходе, пропорционально абсолютной вязкости данной жидкости.

После входа анализируемой жидкости в прибор настраиваются давление и расход пробы. Проба нагревается до температуры измерения, подается в капилляр, который находится в термоизолированной емкости. В центральной зоне капилляра создается ламинарный поток.

Падение давления в этой зоне определяется измерительным преобразователем разности давлений. Затем проба протекает через массовый расходомер. Кинематическая вязкость вычисляется с использованием измеренных значений падения давления и массового расхода.

Вискозиметр представляет собой стационарную автоматизированную установку, подключенную к потоку продукта через систему пробоотбора и подготовки пробы. Вискозиметр выпускается для работы в трех температурных режимах L - (20 - 60 °C), М - (41 - 60 °C), Н - (61 - 100 °C) и двух диапазонов измерений в каждом режиме t - (1 - 30 мм²/с); v - (10 - 800 мм²/с).

Также имеется модификация вискозиметра VISC-4.1 Index, которая представляет собой объединение двух измерительных блоков под контролем единого блока управления. Эта модификация позволяет измерять кинематическую вязкость при двух различных температурах и вычислять индекс вязкости.

Конструктивно вискозиметр представляет собой ряд блоков и устройств, смонтированных на раме (стойке). В состав вискозиметра входят: аналитическая часть с капиллярным устройством в термоизолированной емкости, массовым расходомером, измерительным преобразователем разности давлений, вентилями управления; блок управления с сенсорным экраном; жидкостный модуль; клеммные коробки. Вискозиметр исполнений Lt, Lv оснащен воздушным вихревым охладителем; Ht, Hv - нагревателем. По дополнительному заказу в комплект поставки может быть включена система охлаждения.

Конструкцией вискозиметров не предусмотрена пломбировка корпуса от несанкционированного доступа.

Заводские номера наносятся типографским или иным способом в цифровом формате на табличку, расположенную на передней панели корпуса вискозиметра. Общий вид таблички приведен на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Внешний вискозиметра промышленного VISC-4.1

ОЛрТСр «BARTEC BENKE GmbH», BorsigstraBe 10, DUR I CU d-21465 Reinbek/Hamburg, Germany

№ ЕАЭС RU C-DE.AA87.B.00310/20

1Ех db е ib [ia Ga] mb pxb НС T4 Gb X

+5< toxp. <+40°C IP 54

Эл. питание ~ 220-240B/50 Гц, 500 Вт

Дата изготовления:.../20.. Зав. №

Рисунок 2 - Общий вид заводской таблички

Программное обеспечение вискозиметра предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки вискозиметра и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода версии ПО.

Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации и на блок управления в виде наклейки.

Комплектность средства измерений Комплектность поставки определяется спецификацией в зависимости от условий заказа.

Таблица 4 - Комплектность вискозиметров VISC-4.1

приведены в разделе 4 «Конструкция и принцип действия» руководства по эксплуатации «Вискозиметры промышленные VISC-4.1».

Государственная поверочная схема для средств измерений вязкости жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622;

Техническая документация компании «BARTEC BENKE GmbH», Германия.

Компания «BARTEC BENKE GmbH», Германия

Адрес: Borsigstrase 10 21465 Reinbek/Hamburg, Germany

Телефон: +49 40 72703-0,

Факс: +49 40 72703-228,

E-mail: info@bartec-benke.de, Web-сайт: www.bartec-benke.de

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2245

Лист № 1 Регистрационный № 76733-19 Всего листов 24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «КИНЕФ»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «КИНЕФ» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 и 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (далее - АРМ), устройство синхронизации системного времени (далее - УССВ) типа УССВ-2 (рег. № 54074-13) и программное обеспечение (далее -ПО) «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки в XML-формате субъектам оптового рынка электроэнергии, а также в АРМ энергосбытовых организаций результатов измерений, состояния средств измерений с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP сети Internet.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД посредством электронной почты через сеть Internet.

Передача информации от АРМ энергосбытовой организации в ПАК АО «АТС» с электронно-цифровой подписью субъекта ОРЭМ, в филиал «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с Приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств измерений и объектов измерений в АО «АТС», АО «СОЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УССВ, на основе приемника сигналов точного времени от спутников глобальной системы позиционирования (ГЛОНАСС/GPS). УССВ обеспечивает автоматическую коррекцию часов сервера БД. Счетчики электрической энергии получают метки времени (команды коррекции времени) от сервера БД каждые 30 мин с привязкой к началу интервала.

Факт корректировки времени отражается в журналах событий счетчиков и сервера БД с обязательным указанием расхождения времени в секундах корректируемого и корректирующего компонентов в момент, непосредственно предшествующий корректировке или времени (включая секунды) часов корректируемого и корректирующего компонентов в тот же момент времени.

Нанесение знака поверки и заводского номера на средство измерений не предусмотрено. Заводской номер 029 указывается в паспорте-формуляре на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии ООО «КИНЕФ». Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав АИИС КУЭ приводится в паспорте-формуляре на АИИС КУЭ.

Функции программного обеспечения (метрологически незначимая часть программного обеспечения):

• - периодический (1 раз в 30 минут) и/или по запросу автоматический сбор результатов измерений с заданной дискретностью учета (30 минут), привязанных к шкале UTC(SU);

• - автоматическая регистрация событий в «Журнале событий»;

• - хранение результатов измерений и информации о состоянии средств измерений в специализированной базе данных;

• - автоматическое получение отчетов, формирование макетов согласно требованиям получателей информации, предоставление результатов измерений и расчетов в виде таблиц, графиков с возможностью получения печатной копии;

-конфигурирование и параметрирование технических средств программного обеспечения;

-предоставление пользователям и эксплуатационному персоналу регламентированного доступа к данным;

-сбор недостающих данных после восстановления работы каналов связи, восстановления питания;

-автоматический сбор данных о состоянии средств измерений;

-формирование и передача информации производится с использованием электронной почты при помощи сети Internet в форматах, предусмотренных регламентами оптового рынка электроэнергии и мощности;

-обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.д.);

-диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ, событий в АИИС КУЭ;

-конфигурирование и настройка параметров АИИС КУЭ;

Функции программного обеспечения (метрологически значимая часть программного обеспечения):

-обработка результатов измерений;

-автоматическая синхронизация времени (внутренних часов).

Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 и обеспечивается:

-установкой пароля на счетчик;

-установкой пароля на сервер;

-защитой результатов измерений при передаче информации (использованием электронной цифровой подписи).

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ и метрологические характеристики

Таблица 3 - Основные технические характеристики ИК

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

  В журналах событий фиксируются факты: - журнал счётчика: - параметрирования; - пропадания напряжения; - коррекции времени в счетчике; Защищённость применяемых компонентов: - механическая защита от несанкционированного доступа и пломбирование: - электросчётчика; - промежуточных клеммников вторичных цепей напряжения; - испытательной коробки; - сервера; - защита на программном уровне информации при хранении, передаче, параметриро-

  вании:

  - электросчетчика; - сервера. Возможность коррекции времени в: - электросчетчиках (функция автоматизирована); - ИВК (функция автоматизирована). Возможность сбора информации: - о результатах измерений (функция автоматизирована). Цикличность: - измерений 30 мин (функция автоматизирована); - сбора 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии ООО «КИНЕФ» типографским способом.

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Продолжение таблицы 4

приведены в документе «Методика измерений электрической энергии мощности при помощи системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «КИНЕФ», аттестованном ООО «ОКУ», уникальный номер записи в реестре аккредитованных лиц № RA.RU311468.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Общество с ограниченной ответственностью «КИНЕФ» (ООО «КИНЕФ»)

ИНН 4708007089

Адрес: 187110, Ленинградская обл., Киришский р-н, г. Кириши, ш. Энтузиастов, д. 1 Телефон: 8 (81368) 5-84-80, 8 (81368) 5-10-05

Факс: 8 (81368) 5-84-70, 8 (81368) 5-10-11

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7

Телефон: 8 (495) 410-28-81

E-mail:gd.spetcenergo@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» октября 2023 г. № 2245

Лист № 1 Регистрационный № 78336-20                                            Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux)

Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux) (далее - расходомеры) предназначены для измерений скорости потока, объемного расхода и объема жидкостей (в т.ч. сточных вод), протекающих по полностью заполненным (напорным) трубопроводам.

Принцип действия расходомера основан на ультразвуковом методе измерений. Ультразвуковой расходомер измеряет скорость потока, объемный расход и объем жидкости, используя принцип разности времени прохождения ультразвукового сигнала по направлению и против направления потока теплоносителя.

Конструктивно расходомеры состоят из электронного блока Стримлюкс с комплектом ультразвуковых датчиков.

Расходомер использует два ультразвуковых датчика, которые работают одновременно как ультразвуковой передатчик и ультразвуковой приемник. Расходомеры поставляются с датчиками расхода накладного и врезного типов и измерительного прямого участка. Накладные ультразвуковые датчики крепятся к трубопроводу снаружи на определенном расстоянии друг от друга. Ультразвуковые датчики могут быть установлены V-образным способом, при котором ультразвук пересекает трубу дважды, W-образным способом, когда ультразвук пересекает трубу четыре раза, или Z-образным способом, когда накладные ультразвуковые датчики монтируются на противоположных сторонах трубы, и ультразвук пересекает трубопровод один раз.

Врезные ультразвуковые датчики врезаются в трубопровод под давлением на определенном расстоянии друг от друга. Врезные ультразвуковые датчики могут быть установлены V-образным способом, Z-образным способом и параллельной вставкой, когда места для установки датчиков недостаточно.

Измерительные прямые участки монтируются в трубопровод с сопряженными фланцами. Выбор датчиков и способа монтажа зависит от трубопровода и характеристик жидкости. Размеры измерительных прямых участков зависят от диаметра трубопровода.

Электронные блоки выпускаются в портативном (SLS-720P) и стационарном (SLS-720F, SLS-720A, SLS-720MG, SLS-720E) исполнениях. Электронные блоки формируют электрические сигналы для датчиков, обрабатывают полученную информацию, отображают на дисплее значения скорости потока, скорости ультразвука в жидкости, расхода, объема жидкости, температуры жидкости (без нормирования погрешности) в единицах системы СИ или других.

Электронный блок обеспечивает представление текущих, архивных (часовых, суточных, декадных, месячных) и итоговых значений величин и посредством интерфейсов RS232, RS-485, токового 4-20 мА, частотного от 0 до 9999 Гц, аналогового и релейного выходов на внешнее устройство.

Длины прямых участков до и после расходомера, в зависимости от характера местных сопротивлений, должны быть не менее 10Ду и 5Ду соответственно.

Общий вид электронных блоков приведен на рисунке 1, накладных ультразвуковых датчиков на рисунке 2, измерительных прямых участков на рисунке 3, врезных датчиков на рисунке 4.

В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования, указанные на рисунках 5-9.

Заводской номер наносится в буквенно-цифровом формате на табличку, наклеиваемую на прибор и датчики (рисунок 10).

Нанесение знака поверки на расходомеры не предусмотрено.

Стационарное исполнение (SLS-720F)

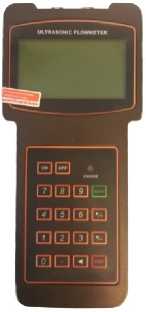

Портативное исполнение (SLS-720P)

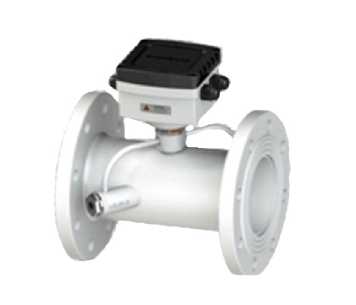

Стационарное исполнение (SLS-

720MG)

Стационарное исполнение (SLS-720E) Рисунок 1 - Общий вид электронных блоков

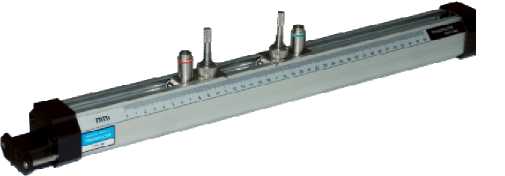

а) б) Рисунок 2 - Общий вид датчиков накладного типа

а) накладные ультразвуковые датчики на прецизионной магнитной рейке. б) накладные ультразвуковые датчики

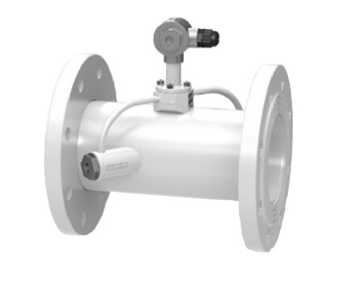

Рисунок 3 - Общий вид измерительного прямого участка

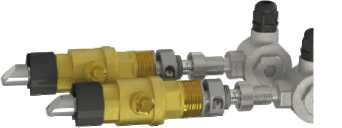

Рисунок 4 - Общий вид врезных

ультразвуковых датчиков

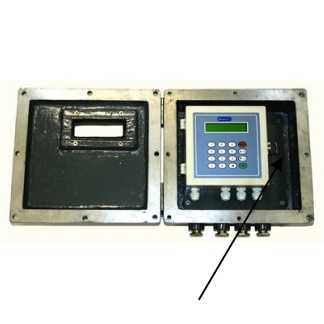

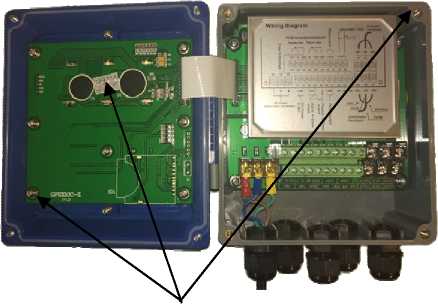

Рисунок 5 - Места пломбирования электронного блока SLS-720F

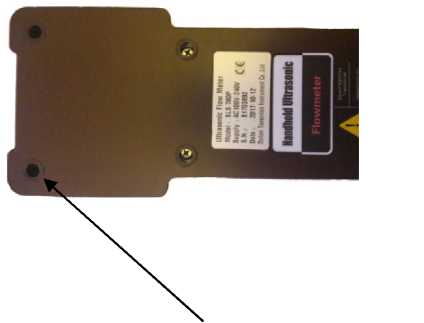

Рисунок 6 - Место пломбирова-

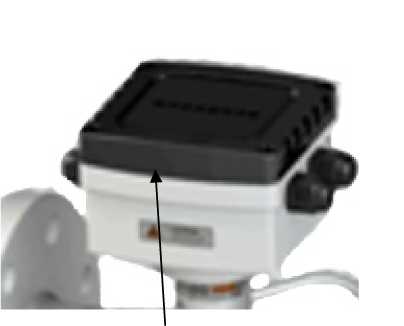

Рисунок 7 - Место пломбирования электрон-

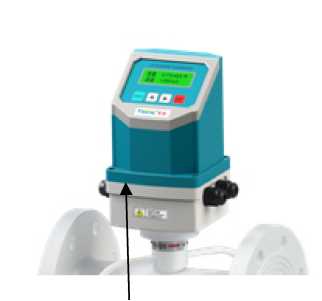

Рисунок 8 - Место пломбирова-

Рисунок 9 - Место пломбирования электронного блока SLS-720E

а) табличка на электронном блоке;

б) табличка на комплекте ультразвуковых датчиков;

Рисунок 10 - Место нанесения заводского номера и знака утверждения типа

Электронные блоки имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью электронного блока.

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3-Основные технические характеристики

наносится на лицевую панель электронного блока методом наклейки на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

изложены в разделе 2.1 руководства по эксплуатации ЭС.720.19 РЭ

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ТУ 26.51.63-001-38320799-2019 Расходомеры ультразвуковые Стримлюкс (Streamlux). Технические условия.

Общество с ограниченной ответственностью «Энергетика» (ООО «Энергетика») ИНН 7705976605

Адрес: 123100, г. Москва, Пресненская наб., д. 12, ком. а30

Телефон: +7 (495) 248-05-02

Web-сайт: www.energetika.ooo

E-mail: info@energetika.ooo

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

В части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
