ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гамма-спектрометры многоканальные для измерений рентгеновского и гамма-излучения CANBERRA (далее спектрометры CANBERRA) предназначены для измерения энергий испускаемых радионуклидами квантов рентгеновского или гамма-излучения, а также активности (удельной, объемной) гамма-излучающих радионуклидов в пробах и объектах (при наличии соответствующих калибровок и аттестованных методик измерений).

Принцип действия спектрометров CANBERRA основан на регистрации полупроводниковым детектором из особо чистого германия (ОЧГ) квантов рентгеновского или гамма-излучения, испускаемого радионуклидами, присутствующими в среде или объекте, получении спектра амплитудного распределения и выделении в спектре пиков полного поглощения (ППП) квантов рентгеновского или гамма-излучения. По положению ППП в спектре определяют энергии гамма-квантов Ei (спектрометр предварительно градуируют по энергии с помощью радионуклидных источников гамма излучения). Активность гамма-излучающих радионуклидов, присутствующих в анализируемом образце или объекте, определяют по скоростям счета гамма-квантов в ППП соответствующих энергий с учетом абсолютных интенсивностей гамма-излучения и эффективности регистрации гамма-квантов в ППП, которая устанавливается предварительно путем градуировки спектрометра расчетным или экспериментальным способом по эталонным мерам активности.

Спектрометры CANBERRA состоят из:

• Блока детектирования, в состав которого входят:

• -      полупроводниковый ОЧГ детектор серий SEGe (обозначение GC), XtRa (обозначение GX), BEGe (обозначение BE), REGe (обозначение GR), WELL (обозначение GW), SAGe Well (обозначение GSW), LEGe (обозначение GL), ULEGe (обозначение GUL);

• -       предусилитель соответствующего типа;

• -      криостат с азотным охлаждением (сосуд Дьюара), электрическим охлаждением (семейство Cryo-Pulse) или гибридным охлаждением (семейство Cryo-Cycle),

• •  Многоканального амплитудного анализатора (МКА) с цифровым сигнальным процессором DSA-LX, InSpector-2000 или Lynx,

• •  Персонального компьютера с программным обеспечением семейства Genie-2000.

Работа спектрометра CANBERRA осуществляется под управлением оператора с ЭВМ с помощью программного пакета Genie-2000.

Внешний вид компонентов спектрометров CANBERRA представлен на рисунке 1.

Пломбирование прибора не предусмотрено.

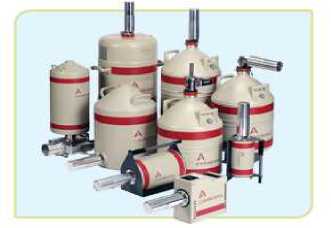

Полупроводниковые блоки детектирования с азотным охлаждением

А

' IUFii.b и

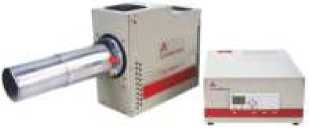

Полупроводниковый блок детектирования с электрическим криостатом Cryo-Pulse

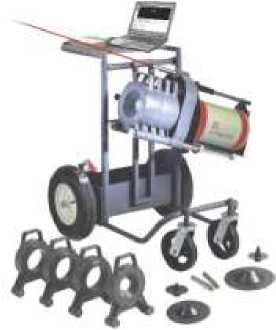

Гамма-спектрометр с полупроводниковым детектором в портативном азотном криостате

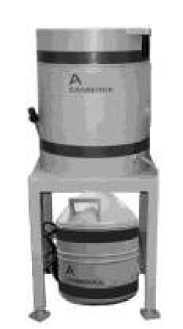

BigMAC с защитой ISOXSHLD

Рисунок 1 - Общий вид компонентов спектрометров CANBERRA

Управление набором спектров, их визуализация и анализ, калибровки и остальные необходимые операции со спектрометрами CANBERRA выполняются средствами программного обеспечения, установленного на управляющий компьютер. Комплект программного обеспечения, входящего в комплект поставки, включает базовое программное обеспечение Genie-2000 для многовходовых систем/для одновходовых систем, модель S500/S502 или S504 (базовое программное обеспечение для систем с анализатором InSpector 2000).

Указанное программное обеспечение предназначено для работы на персональных компьютерах, работающих под управлением операционной системы Windows XP Pro или выше.

Базовое программное обеспечение (ПО) Genie-2000 выполняет следующие основные функции:

• -     управление многоканальными анализаторами и вывод спектра на экран;

• -     запись и чтение спектрометрической информации на диск;

• -     операции со спектром в ручном и автоматическом режимах (калибровка, поиск и предварительная идентификация пиков, расчет их параметров);

• -     создание отчетов (отчеты создаются на основе шаблонов, которые пользователь может модифицировать, исходя из своих требований).

Метрологически значимая часть ПО Genie-2000 гамма-спектрометров многоканальных для измерения рентгеновского и гамма-излучения CANBERRA состоит из программных модулей набора и анализа гамма - спектров (MVCG.exe, MVCGSA.dll) и виртуального диспетчера данных (WINVDM.exe).

Таблица 1 - Идентификационные признаки метрологически значимой части ПО спектрометров CANBERRA c МКА Inspector 2000 (модификация базового ПО - S504)

Таблица 2 - Идентификационные признаки метрологически значимой части ПО спектрометров CANBERRA c МКА Inspector-2000 или Lynx (модификации базового ПО - S500/502)

Таблица 3 - Идентификационные признаки метрологически значимой части ПО спектрометров CANBERRA c МКА DSA-LX (модификации базового ПО - S500/502)

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения спектрометров CANBERRA от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 5 - Основные технические характеристики спектрометров CANBERRA

наносится на титульный лист Руководства по эксплуатации спектрометров CANBERRA и на пленочную этикетку, клеящуюся на корпус многоканального амплитудного анализатора.

Таблица 6 - Комплектность спектрометров CANBERRA

Поверка осуществляется по документу 2102-005-2015 МП «ГСИ. Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения CANBERRA. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2018 г.

Основные средства поверки:

- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - радионуклидные источники фотонного излучения активностью от 10⁴ до 10⁵ Бк, аттестованные по активности радионуклида в источнике с погрешностью не более ±6 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к гамма-спектрометрам многоканальным для измерения рентгеновского и гамма-излучения CANBERRA

ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников

Техническая документация фирмы Mirion Technologies (Canberra), Inc., США

Mirion Technologies (Canberra), Inc., США

Адрес: 800 Research Parkway, Meriden, Connecticut 06450 USA

Телефон: (203) 238-2351

Web-сайт: www.canberra.com

Общество с ограниченной ответственностью «Канберра-Паккард Трейдинг Корпо-рейшн» (ООО «Канберра - Паккард Трейдинг Корпорейшн»)

Адрес: 123592, г. Москва, ул. Кулакова, д. 20, стр. 1А, технопарк «Орбита», пом. 418 Телефон/факс: (495) 120-0927

E-mail: cprussia@canberra.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01; факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
