№2125 от 06.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 29066
О переоформлении свидетельства об утверждении типа средства измерений № 27239/1 "Приборы контроля высоковольтных выключателей ПКВ/М7" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ№ 2125____
6 октября 2017 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 27239/1 «Приборы контроля высоковольтных выключателей ПКВ/М7» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «СКВ электротехнического приборостроения» (ООО «СКВ ЭП») от 17 августа 2017 г. № 611 и № 612 приказываю:
-
1. Внести изменения в описание типа на приборы контроля высоковольтных выключателей ПКВ/М7, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 34283-07, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу СКВ 126.00.00.000-01 МП «Государственная система обеспечения единства измерений «Прибор контроля высоковольтных выключателей ПКВ/М7». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 11.05.2017 г.
-
2. Поверку приборов контроля высоковольтных выключателей ПКВ/М7 вновь выпускаемых и находящихся в эксплуатации проводить по документу «Прибор контроля высоковольтных выключателей ПКВ/М7. Методика поверки СКВ 126.00.00.000-01МП.
-
3. Переоформить свидетельство об утверждении типа № 27239/1 «Приборы контроля высоковольтных выключателей ПКВ/М7», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 34283-07, в связи с заменой методики поверки.
-
4. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому липу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С. С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
\__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» октября 2017 г. №2125ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы контроля высоковольтных выключателей ПКВ/М7 Назначение средства измеренийПриборы контроля высоковольтных выключателей ПКВ/М7 (далее - прибор) предназначены для измерений технических характеристик высоковольтных выключателей, выведенных из-под высокого электрического напряжения, во время проведения периодического контроля и ремонта.
Прибор измеряет линейные и угловые перемещения элементов привода контактов высоковольтных выключателей, интервалы времени срабатывания выключателя на размыкание/ замыкание.
Прибор применяется на предприятиях электроэнергетики, а также на других предприятиях, имеющих высоковольтное коммутационное оборудование.
Описание средства измеренийПринцип действия приборов контроля высоковольтных выключателей основан на измерении линейных и угловых перемещений датчиков линейных и угловых перемещений и времени перемещений.
Прибор контроля высоковольтных выключателей состоит из измерительного блока (рисунок 1), датчиков линейного и углового перемещения и соединительных кабелей. В измерительный блок входят: микро-ЭВМ; коммутатор электрического напряжения; канал запуска измерений; аналого-цифровые преобразователи напряжений, сопротивлений и токов; преобразователи сопротивлений замкнутого/разомкнутого положения контактов выключателя в соответствующие дискретные сигналы.
Датчик линейного перемещения состоит из специального стержня с калиброванной резьбой на его поверхности и втулки с чувствительным элементом, в котором при движении стержня возбуждаются электрические импульсы.
Датчик углового перемещения состоит из вращающегося градуированного диска и оптоэлектрической пары. Измерение перемещений осуществляется путем подсчета количества импульсов, поступающих от подключенного датчика, и умножения полученного результата на соответствующий шаг дискретизации.
Отсчет интервалов времени производится от момента появления напряжения на выходе коммутатора или от момента появления напряжения на входе канала запуска.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

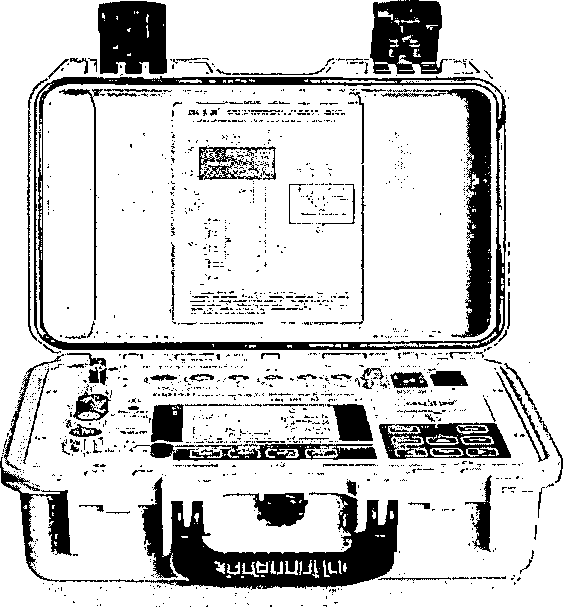

Рисунок 1 - Общий вид средства измерений

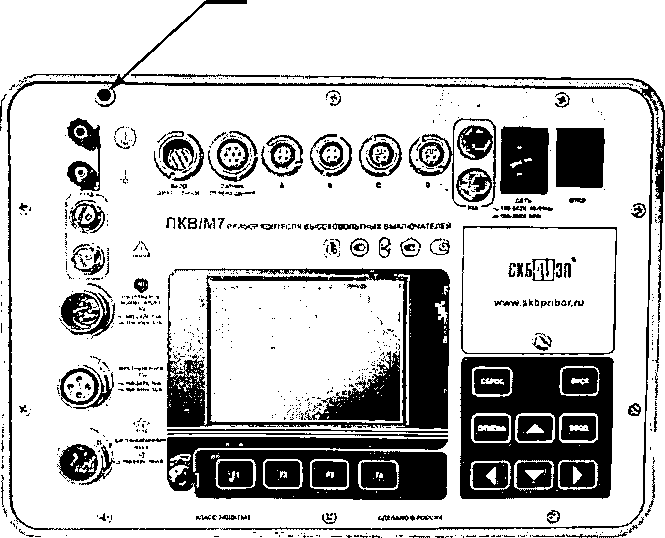

Рисунок 2 - Схема пломбировки от несанкционированного доступа
1 - место нанесения пломбы предприятия изготовителя
Программное обеспечениеПрограммное обеспечение (ПО) прибора управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные ПО:
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Версия 3.1 |
Конструкция прибора исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.
ПО не оказывает влияния на метрологические характеристики прибора.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений линейных перемещений, мм |
от 1 до 550, от 1 до 700, от 1 до 900 |
|
Пределы допускаемой основной абсолютной погрешности измерений линейных перемещений, мм |
±1 |
|
Диапазон измерений угловых перемещений, ° |
от 0,2 до 360 |
|
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, градус |
+[0,2+0,001 |осх|]? где ах- измеренное значение плоского угла, ° |
|
Количество каналов измерений силы электрического тока коммутатора, шт. |
2 |
|
Диапазон измерений силы постоянного электрического тока, А |
от -14 до +14 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного электрического тока, А |
±[0,2+0,01-|1х|], где 1х - измеренное значение силы постоянного электрического тока, А |
|
Диапазон измерений интервалов времени, с |
от 0,001 до 5,2 |
|
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, мс |
ii-io^Ei+tx], где tx- измеренное значение интервала времени, с |
|
Диапазон измерений электрического напряжения постоянного тока по каналу «Напряжение коммутатора», В |
от -350 до +350 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического напряжения постоянного тока каналом «Напряжение коммутатора», В |
±[2+0,005-|Ux|], где Ux -измеренное значение электрического напряжения, В |
|
Диапазоны измерений электрического напряжения постоянного тока по каналу «Вход аналоговый», В |
от -1 до +1, от -6 до +6, от 0 до +12 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического напряжения постоянного тока по каналу «Вход аналоговый», В: в диапазоне измерения от -1 до +1 В в диапазонах измерения от -6 до +6 В и от 0 до +12 В |
±[0,01+0,005-|Ux|], ±[0,1+0,005-|Ux|], где Ux-измеренное значение электрического напряжения, В |
|
Диапазоны измерений электрического сопротивления постоянному току канала «Вход аналоговый», Ом: сила измерительного электрического тока 4 мА, сила измерительного электрического тока 60 мА |
от 0 до 160, от 0 до 2500 |
|
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом: в диапазоне от 0 до 160 Ом, в диапазоне от 0 до 2500 Ом |
±[2+0,015-Rx], . ±[20+0,015-Rx], где Rx- измеренное значение электрического сопротивления, Ом |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество контролируемых контактов выключателя, щт. |
4 |
|
Количество каналов измерений перемещений, шт. |
1 |
|
Количество каналов передачи данных, шт. |
4 |
|
Электрическое напряжение питания, В:
|
от 100 до 242 от 100 до 300 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Габаритные размеры, мм | |
|
- измерительного блока |
360x290x165 |
|
- измерительного стержня в футляре |
025x1120 мах |
|
- укладочного ящика с приспособлениями |
400x250x190 |
|
- транспортной тары |
860x350x275 |
|
Защита от поражения электрическим током |
Класс защиты I |
|
Безопасность |
по ГОСТ 12.2.091-2012 |
|
Масса, кг, не более | |
|
- измерительного блока |
7 |
|
- укладочного ящика с приспособлениями |
12 |
|
- измерительного стержня в футляре |
0,5 |
|
- прибора в транспортной таре |
24 |
|
Срок службы до списания, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
наносится на переднюю панель прибора промышленной цифровой печатью на полиэфирной пленке, на титульный лист формуляра - печатным способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок ПКВ/М7 |
СКБ 026.00.00.000 |
1 |
|
Датчик ДП12 |
СКБ 012.00.00.000 |
1 |
|
Датчик ДП21 |
СКБ 009.00.00.000 |
1 |
|
Стержень измерительный. Длина 700 мм Футляр. Длина 725 мм |
СКБ 012.03.00.000-02 СКБ 010.15.00.000-02 |
1 |
|
Руководство по эксплуатации |
СКБ 126.00.00.000 РЭ |
1 |
|
Формуляр |
СКБ 126.00.00.000 ФО |
1 |
|
ПКВ/М7/У2/УЗ. Программное обеспечение. Руководство пользователя* |
СКБ 1240002-01-34 | |
|
Программное обеспечение* |
СКБ 1210001-24 | |
|
Методика поверки* |
СКБ 126.00.00.000-01 МП | |
|
Паспорт датчика ДП21 |
СКБ 009.00.00.000ПС | |
|
Паспорт датчика ДП12 |
СКБ 012.00.00.000ПС | |
|
Сертификат калибровки |
1 | |
|
Свидетельство о поверке* | ||
|
Методика выполнения измерений* |
СКБ 126.00.00.000 МВИ | |
|
Комплект монтажных частей и принадлежностей |
1 | |
|
Дополнительная комплектация* | ||
|
Примечание * по заказу | ||
осуществляется по документу СКБ 126.00.00.000-01 МП «Государственная система обеспечения единства измерений «Прибор контроля высоковольтных выключателей ПКВ/М7». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 11 мая 2017 г.
Основные средства поверки:
Катушка электрического сопротивления Р310 (регистрационный номер в Федеральном информационном фонде 1162-58) 0,00Юм, КТ 0,01.
Мультиметр цифровой Agilent 34401А (регистрационный номер в Федеральном информационном фонде 54848-13). Диапазон измерений электрического напряжения постоянного тока от 0,1 до 1000 В; пределы погрешности измерения электрического напряжения постоянного тока ±0,0035 %.
Прибор для поверки вольтметров дифференциальный В1-12 (регистрационный номер в Федеральном информационном фонде 6013-77). Диапазон установки выходных напряжений 0,1 мкВ-1000 В, пределы погрешности измерения электрического напряжения постоянного тока ±0,01 %.
Магазин сопротивлений МСР-60М (регистрационный номер в Федеральном информационном фонде 2751-71), диапазон сопротивлений от 0,018 Ом до 11,1 кОм, КТ 0,02.
Генератор сигналов произвольной формы DG1022 (регистрационный номер в Федеральном информационном фонде 56011-13). Диапазон частот выходного сигнала от 1 мкГц до 20 МГц, пределы допускаемой основной относительной погрешности установки частоты ±1-10'4 Гц.
Штангенрейсмас ШР-1000 (регистрационный номер в Федеральном информационном фонде 54814-13), диапазон измерений от 100 до 1000 мм, класс точности 0,1 мм.
Теодолит ЗТ5КП (регистрационный номер в Федеральном информационном фонде 45283-15), погрешность измерения горизонтального угла 5".
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ПКВ/М7 с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам контроля высоковольтных выключателей ПКВ/М7ГОСТ Р МЭК 536-94 Классификация электрического и электронного оборудования по способу защиты от поражения электрическим током
ГОСТ 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования
ГОСТ 12997-84 Изделия ГСП. Общие технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм;
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г1046 до 30 А
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта № 146 от 15 февраля 2016 г. «Об утверждении. Государственной поверочной схемы для средств измерений электрического сопротивления»
ТУ 4221-026-41770454-2005 Прибор контроля высоковольтных выключателей ПКВ/М7. Технические условия
ИзготовительОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Юридический адрес: Россия, 196247, г. Санкт-Петербург, Ленинский проспект, д.153, оф. 1006
Адрес: Россия, 664033, г. Иркутск, ул. Лермонтова 130, а/я 407
Телефон: (3952)719-148
Факс: (3952) 42-89-21;
Web-сайт: www.skbpribor.ru; скбэп.рф
E-mail: skb@skbpribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений», Восточно-Сибирский филиал
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-он, р.п. Менделеево, промзона ВНИИФТРИ, корп. 11
Адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57
Телефон: (3952) 46-83-03
Факс: (3952) 46-38-48
Web-сайт: www.vniiftri-irk.ru
E-mail: office@niiftri.irk.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа№ 30002-13 от 07.10.2013 г.
