МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

29 июня 2023 г.                                                                      _жР         1348

______ №________

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 8 июня 2023 г. № 1195 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2023 г. № 1091 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в приложение к приказу от 8 июня 2023 г. № 1195 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2023 г. № 1091 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» июня 2023 г. № 1348

Лист № 1 Регистрационный № 67661-17 Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической   энергии трехфазные многофункциональные

«МИРТЕК-232-РУ»

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).

В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Лист № 2 Всего листов 18 Структура обозначения возможных исполнений счетчика приведена ниже. Структура

условного обозначения

МИРТЕК-232-РУ -ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х

ф Тип счетчика

• (2) Тип корпуса

W31 - для установки на щиток, модификация 1

W32 - для установки на щиток, модификация 2

W33 - для установки на щиток, модификация 3

D31 - для установки на DIN-рейку, модификация 1

D33 - для установки на DIN-рейку, модификация 3

D34 - для установки на DIN-рейку, модификация 4

D35 - для установки на DIN-рейку, модификация 5

D37 - для установки на DIN-рейку, модификация 7

SP31 - для установки на опору ЛЭП, модификация 1

• (3) Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A0.5 - класс точности 0,5S по ГОСТ 31819.22

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23 A0.5R1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 A0.2R1 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.2R2 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23

• (4) Номинальное напряжение

57,7 - 57,7 В

220 - 220 В

230 - 230 В

• (5) Номинальный (базовый) ток

1 - 1А

5 - 5А

10 - 10А

• (6) Максимальный ток

10А - 10А

50А - 50А

60А - 60А

80А - 80А

100А - 100 А

• (7) Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232 RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса ополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для

модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD - возможность установки дополнительного интерфейса связи

(Нет символа) - интерфейс отсутствует 0 Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940

P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940

Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

© Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

^Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

Перечни номеров, обозначающих модификации поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP31 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы.

Счетчик содержит в энергонезависимой памяти две тарифные программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - частоты сети;

• - отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - активной мощности по каждой фазе;

• - реактивной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

• - полной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

• - коэффициентов мощности по каждой фазе;

• - длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении подключённые к источнику резервного питания);

• -   остаточного напряжения провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• -    максимального значения перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S).

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• -  разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

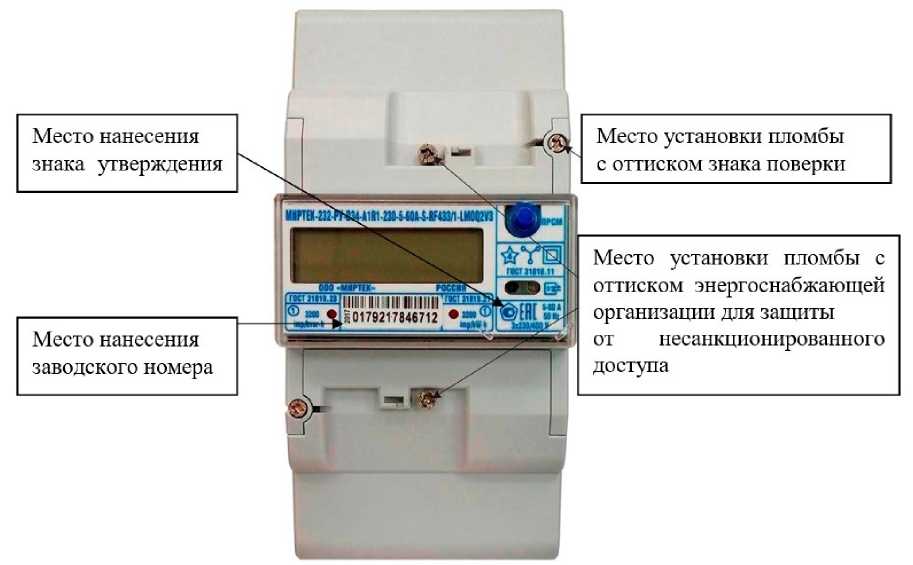

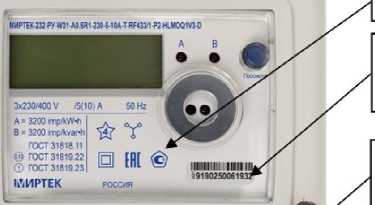

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунках 1-9. Общий вид дистанционного индикаторного устройства приведен на рисунке 10. Заводской номер в виде цифро-буквенного обозначения состоящего из цифр и (или) букв латинского алфавита наносится с помощью наклейки, лазерном принтом или иным способом. Знак утверждения типа наносится лазерном принтом или иным способом. Знак утверждения типа и заводской номер наносятся на лицевой панели счетчика.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

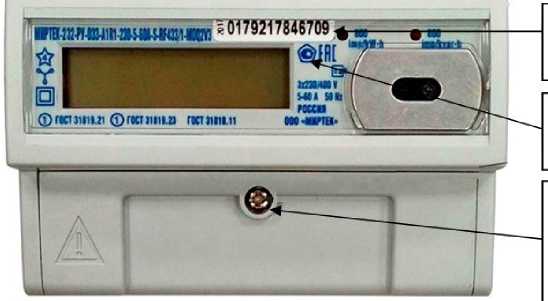

Рисунок 1 -Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W31

Место нанесения знака

утверждения типа

Место нанесения

заводского номера

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

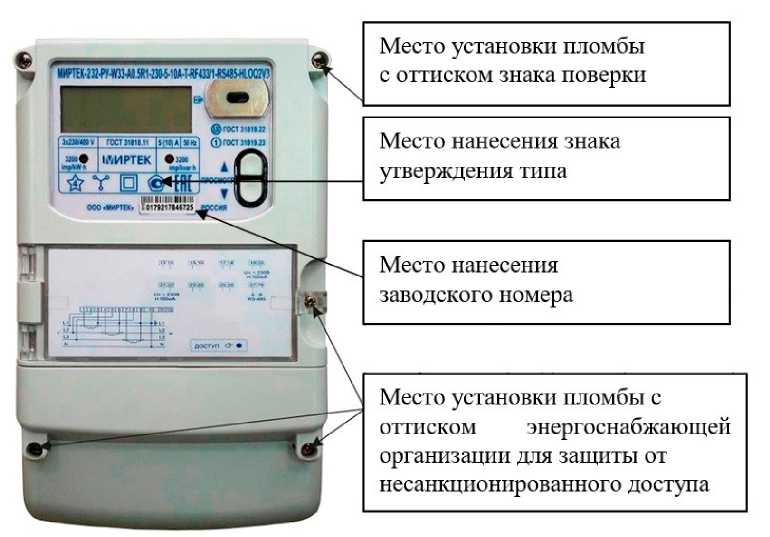

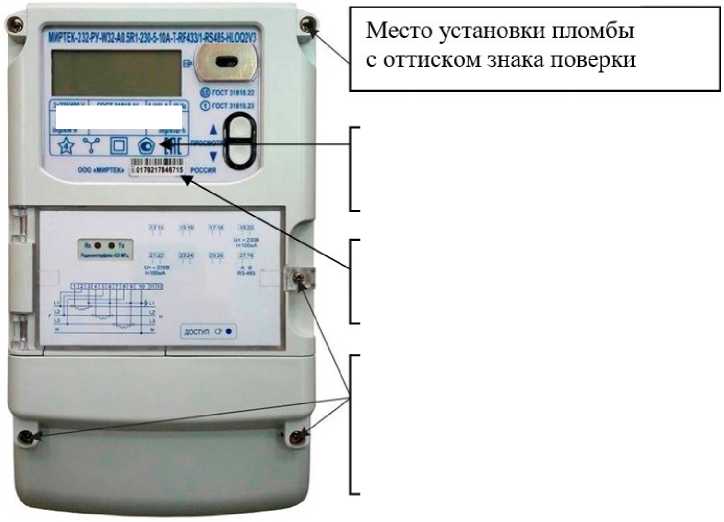

Рисунок 2 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W32

@ ГОСТ Л»1»й ® ГОС» 31I1U)

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения

заводского номера

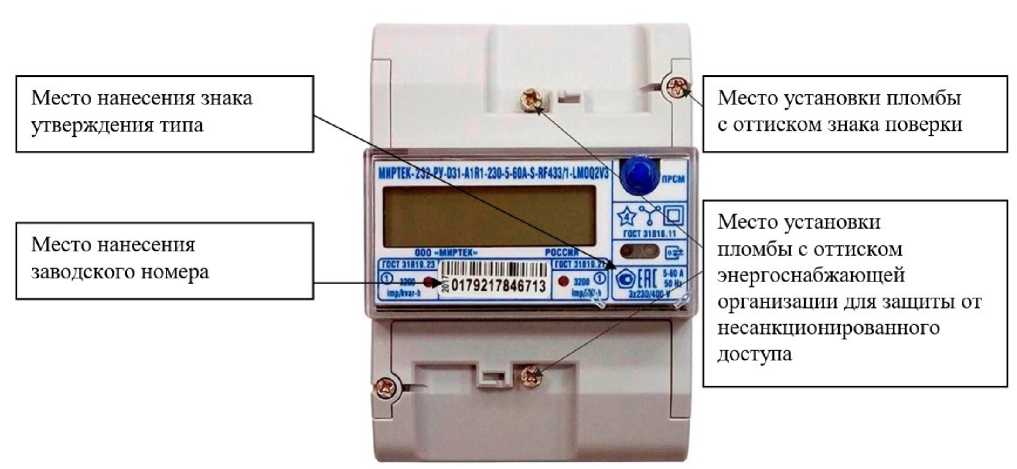

Рисунок 3 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W33

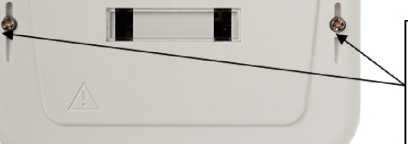

Рисунок 4 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D31

Рисунок 5 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D33

Рисунок 6 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D34

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения

знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

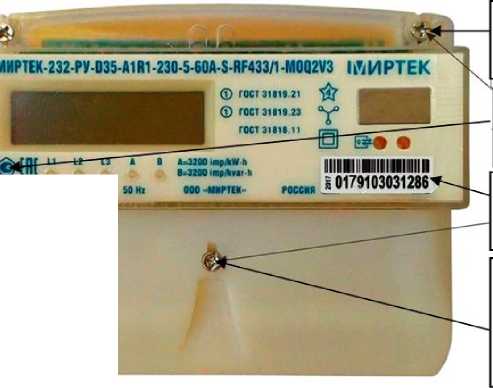

Рисунок 7 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа D35

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском знака проверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

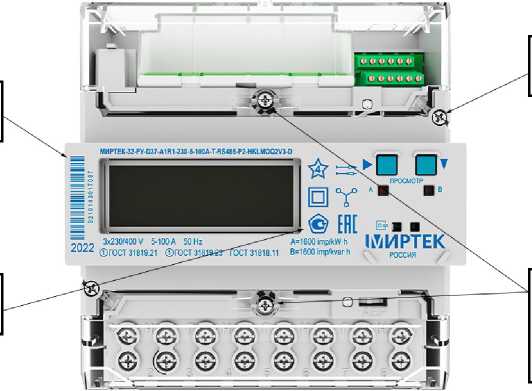

Рисунок 8 - Общий вид счетчика в корпусе типа D37

Место установки пломбы с оттиском

Место установки пломбы с оттиском энергоснабжающей организации для зашиты от несанкционированного доступа

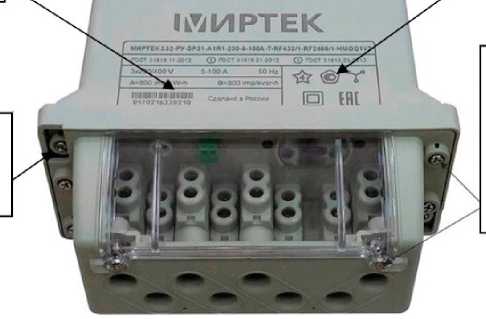

Рисунок 9 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа SP31

00033       -

1Ж9?

Элечтроэмергия

ПОТРЕБЛЕНИЕ          Т4

пппзпп1П

■ UUUJUJ. tD^ '

••••

б

в

Рисунок 10 - Общий вид дистанционного индикаторного устройства

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012,

ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах

5 - 6.

Таблица 5 - Метрологические характеристики

Продолжение таблицы 5

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность средства измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.067РЭ.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

МИРТ.411152.067ТУ Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ». Технические условия.

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)

ИНН 2537127005

Адрес: 690074, Приморский край, г. Владивосток, ул. Снеговая, д. 42Д

Телефон: +7 (423) 246-44-04

E-mail: info@mirtekgroup.ru

Веб-сайт: www.mirtekgroup.com

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)

ИНН 6154125635

Адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15-к Телефон/факс: +7 (8634) 34-33-33

E-mail: info@mirtekgroup.ru

Веб-сайт: www.mirtekgroup.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
