№2280 от 29.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 217369
О внесении изменений в описание типа на термопреобразователи сопротивления TSR
Приказы по основной деятельности по агентству Вн. Приказ № 2280 от 29.12.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» декабря 2020 г. № 2280
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления TSR
Назначение средства измеренийТермопреобразователи сопротивления TSR (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей.
Описание средства измеренийПринцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.
ТС выпускаются в следующих модификациях TSRA, TSRB, TSRC, TSRD, TSRE, TSRF, TSRH, TSRK, отличающихся количеством ЧЭ (у TSRD, TSRF - два ЧЭ) и конструкцией исполнения. ТС состоит из ЧЭ с выводами для крепления соединительных проводов образующих единую конструкцию и имеет известную зависимость электрического сопротивления от температуры. Монтаж на объекте измерений осуществляется путем зажатия между обмотками двигателя генератора. ЧЭ распространяется по всей поверхности для измерения средней температуры.
Термопреобразователи выпускаются с 2-x, 3-х и 4-х проводной схемой подключения.
Опломбирование ТС изготовителем не предусмотрено.

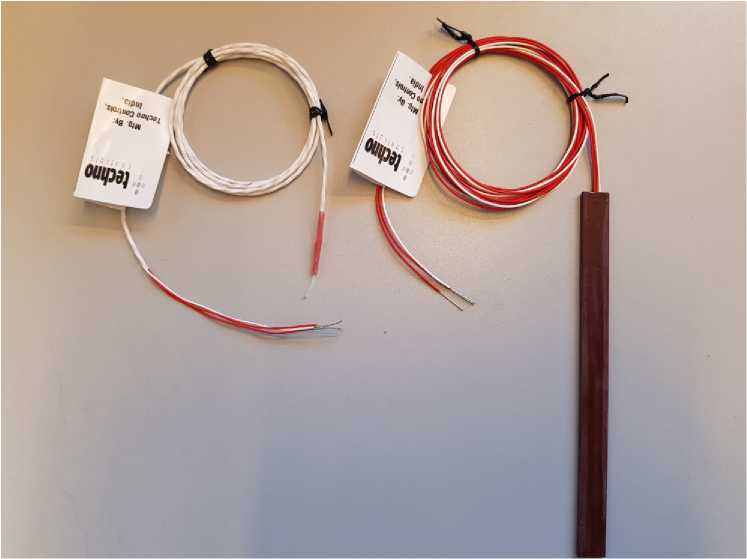

Общий вид ТС приведен на рисунке 1.
Рисунок 1 - Общий вид ТС
Программное обеспечениеОтсутствует
Метрологические и технические характеристикиМетрологические и технические характеристики термопреобразователей приведены в таблице 1
Таблица 1 - Основные метрологические и технические характеристики термопреобразователей
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от - 50 до + 180 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 |
Pt100, Pt1000 |
|
Температурный коэффициент ТС а, °C-1 |
0,00385; 0,00391 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
АА, А, В |
|
Пределы допускаемого отклонения сопротивления ТС в температурном эквиваленте (допуск) по ГОСТ 6651-2009: - для АА; |
±(0,1+0,0017|t|) |
|
- для А; |
±(0,15+0,002|t|) |
|
- для В |
±(0,3+0,005|t|) |
|
Время термической реакции ТС, с, не более |
15 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее |
100 |
|
Максимальный измерительный ток, мА |
10 |
|
Количество ЧЭ, шт. - TSRA, TSRB, TSRC, TSRE, TSRH |
1 |
|
- TSRD, TSRF |
2 |
|
- TSRK |
1 или 2 |
|
Рабочие условия эксплуатации термодатчиков: - температура окружающего воздуха, °C |
от -50 до + 180 |
|
- относительная влажность окружающего воздуха (без конденсации), % |
от 20 до 95 |
|
Габаритные размеры, мм: Длина монтажной части - TSRA, TSRB, TSRC, TSRG, TSRH |
от 40 до 480 |
|
- TSRD |
от 45 до 480 |
|
- TSRK |
от 10 до 503 |
|
- TSRE, TSRF Ширина монтажной части |
от 40 до 605 |
|
- TSRA, TSRB, TSRC, TSRH, TSRG |
от 5,8 до 25,2 |
|
- TSRE |
от 5,8 до 30,2 |
|
- TSRD |
от 9,7 до 20,3 |
|
- TSRF |
от 9,7 до 30,3 |
|
Диаметр монтажной части - TSRK |
от 2,5 до 25,5 |
|
Маркировка взрывозащиты |
Ex e IIC Gb U Ex ia IIC Ga U |
|
Масса, не более, кг |
5 |
|
Срок эксплуатации лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
87600 |
наносится на титульный лист РЭ типографским способом.
Комплектность средства измерений Комплектность термопреобразователей приведена в таблице 2.
Таблица 2 - Комплект поставки термопреобразователей сопротивления TSR
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления TSR* |
- |
1 шт. |
|
Руководство по эксплуатации |
Т8К01.001.РЭ |
1 экз. |
|
Примечание - * модификация в зависимости от заказа | ||
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
-
- Термопреобразователь сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (рег. № 65421-16);
-
- Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.03 (рег. № 19736-11);
-
- Термостат переливной прецизионный ТПП-2.1
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к
термопреобразователям сопротивления TSR
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация компании-изготовителя Techno Controls, Индия
ИзготовительФирма «Techno Controls», Индия
Адрес: 54/1, Survey No. 299, Meladi Estate, Near Gota Railway Crossing, Gota,
Ahmedabad - 382481, Gujarat, India.
Тел: +99099 25234
Факс: +91-2717-241315, 241312
E-mail: info@technocontrols.com
Испытательный центрОбщество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)
Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6.
Телефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Аттестат аккредитации ООО «ИНЭКС СЕРТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312302 от 14.09.2017.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
29 декабря 2020 г.
№ 2280
Москва
О внесении изменений в описание типа на термопреобразователи сопротивления TSR
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением фирмы «Techno Controls» от 2 ноября 2020 г. № 12660 приказываю:
-
1. Утвердить новую редакцию описания типа на термопреобразователи сопротивления TSR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 77840-20, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 01С95С9А007САСВ982485327С21ВВ4СЕ93 Кому вьщан: Голубев Сергей Сергеевич Действителен: с 23.11,2020 до 23.11.2021
